Processor Neptune® Core Module 纜線佈線
請依照本節中的說明,以瞭解如何對Processor Neptune® Core Module 進行纜線佈線。
註
為了更好地佈放纜線,水管和液體偵測感應器模組必須安裝到指定的固定器上,以確保模組固定在固定器的夾子上。如需相關資訊,請參閱安裝 Lenovo Processor Neptune Core Module中。
![]() | |

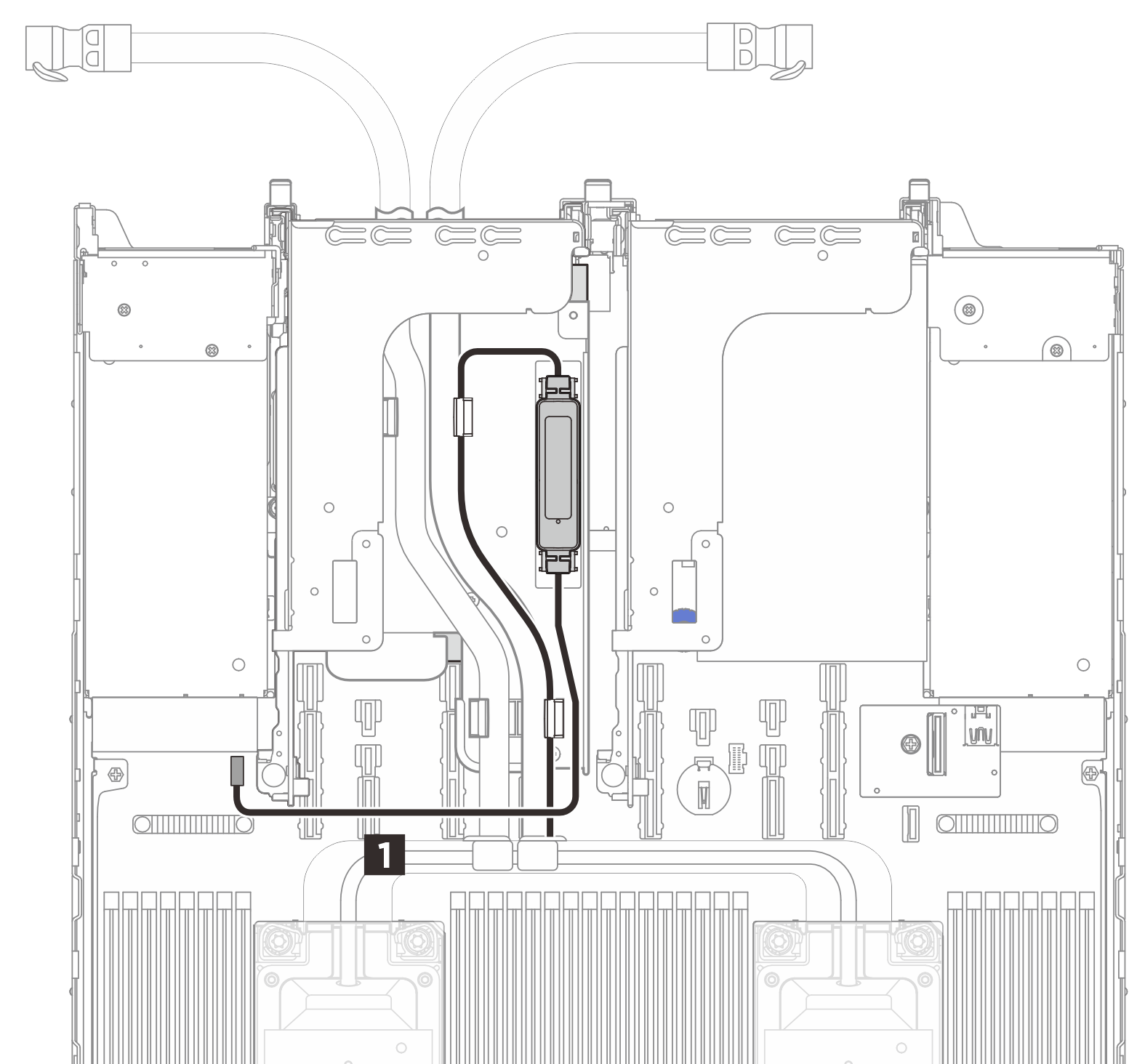

從 | 至(處理器板) |
洩漏偵測纜線 | 1 洩漏偵測接頭 2 |
