擴充卡纜線佈線

請依照本節中的指示，瞭解如何為擴充卡進行纜線佈線。

背面擴充卡組件配備三張擴充卡配備兩張擴充卡
擴充卡組件 2（處理器 1）擴充卡組件 2：x8/x16/x16擴充卡組件 2：x16/x16
擴充卡組件 3（處理器 2）擴充卡組件 3：x8/x16/x16擴充卡組件 3：x16/x16


正面擴充卡組件：擴充卡組件 6 和擴充卡組件 7

擴充卡組件 2：x8/x16/x16 配置​



從至（處理器板）纜線長度
1 插槽 3 上的擴充卡1 PCIe 接頭 10 和電源接頭 10350 公釐
2 插槽 4 上的擴充卡2 PCIe 接頭 9 和電源接頭 9300 公釐

最低插槽上的擴充卡直接連接到處理器板，無需纜線。

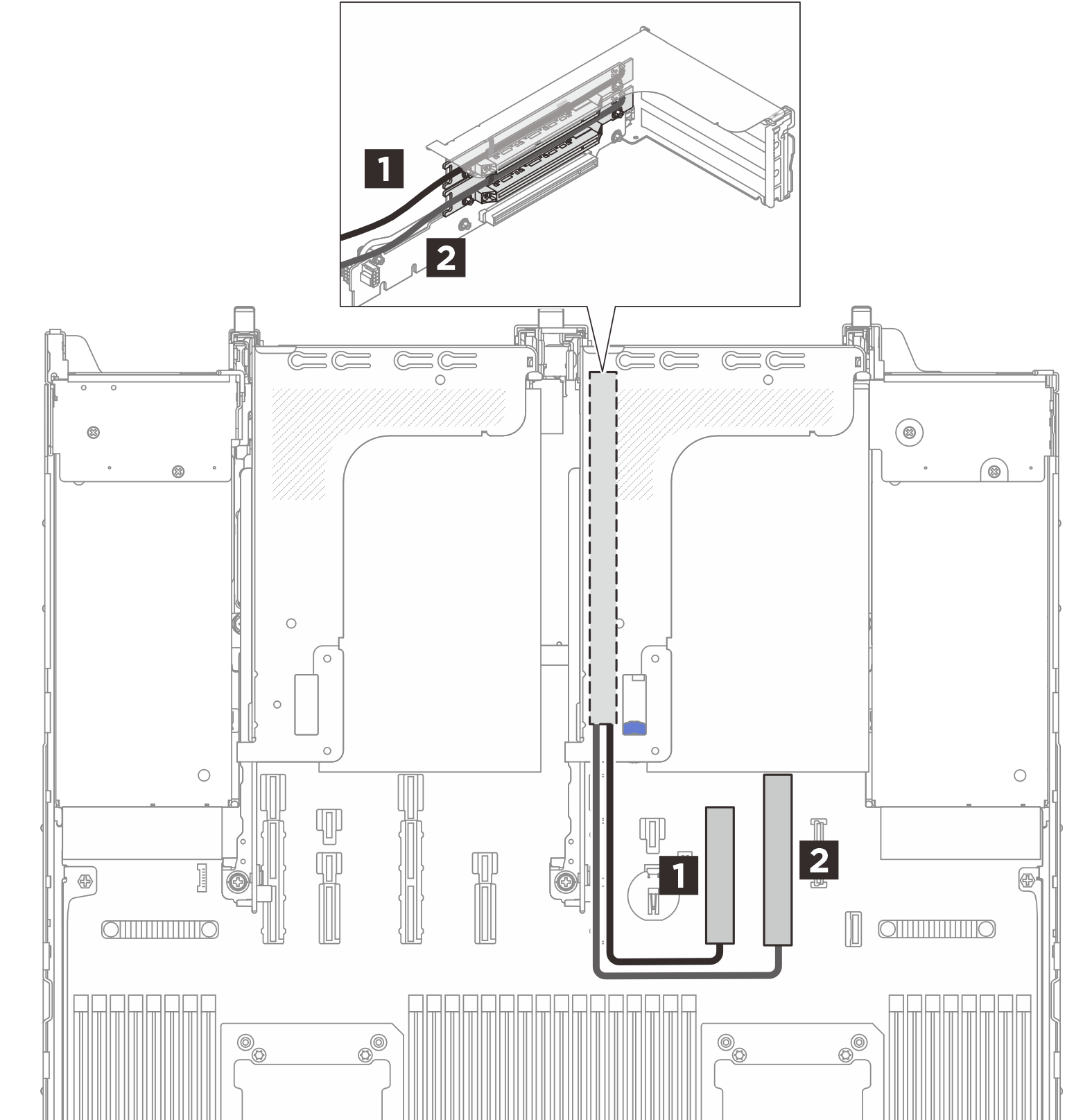

擴充卡組件 3：x8/x16/x16 配置​



從至（處理器板）纜線長度
1 插槽 6 上的擴充卡1 PCIe 接頭 14 和電源接頭 14350 公釐
2 插槽 7 上的擴充卡2 PCIe 接頭 13 和電源接頭 13300 公釐

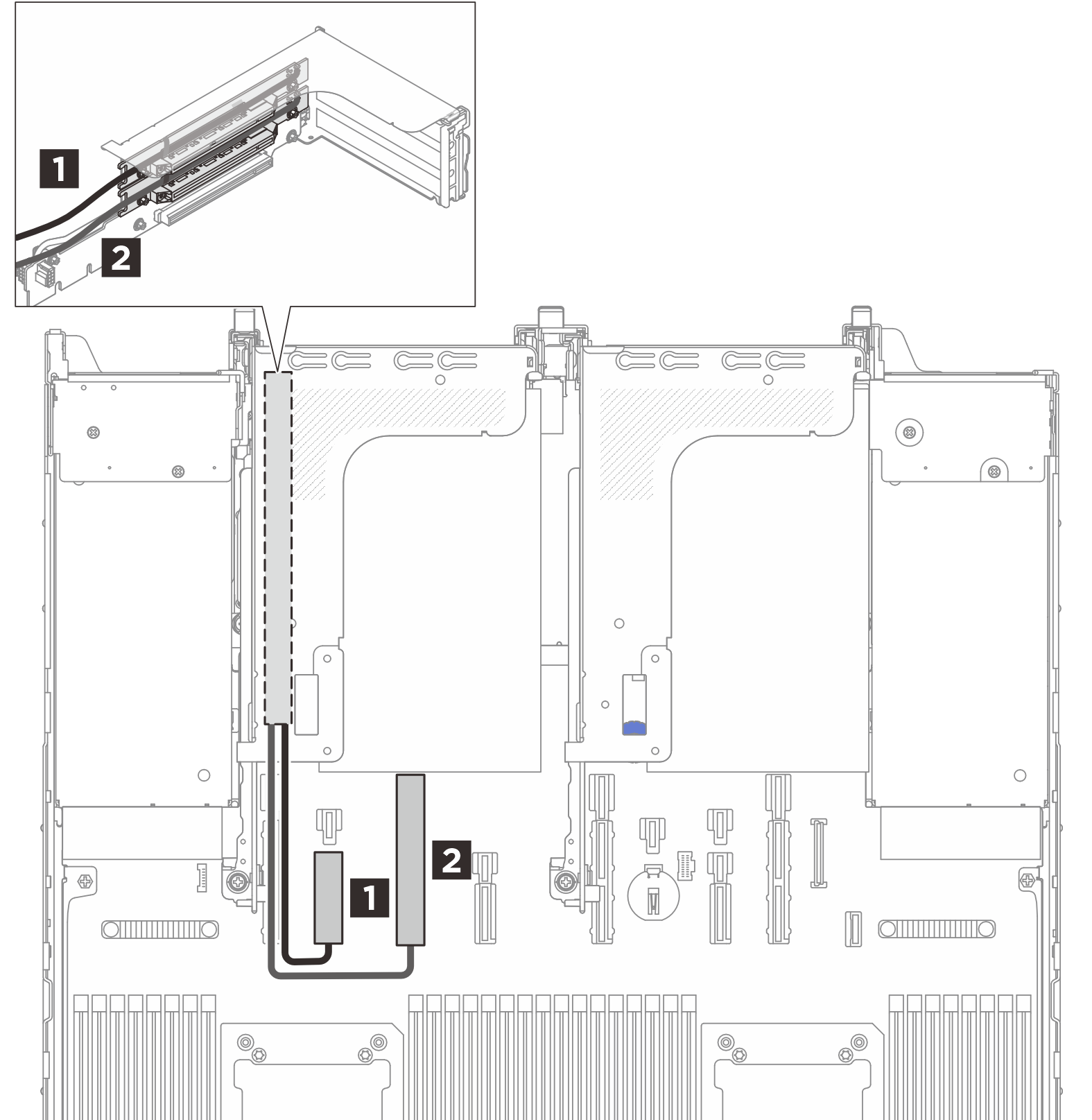

擴充卡組件 2：x16/x16 配置​



從至（處理器板）纜線長度
1 插槽 3 上的擴充卡1 PCIe 接頭 10 和電源接頭 11300 公釐
2 插槽 4 上的擴充卡2 PCIe 接頭 9 和電源接頭 9300 公釐

最低插槽上的擴充卡直接連接到處理器板，無需纜線。

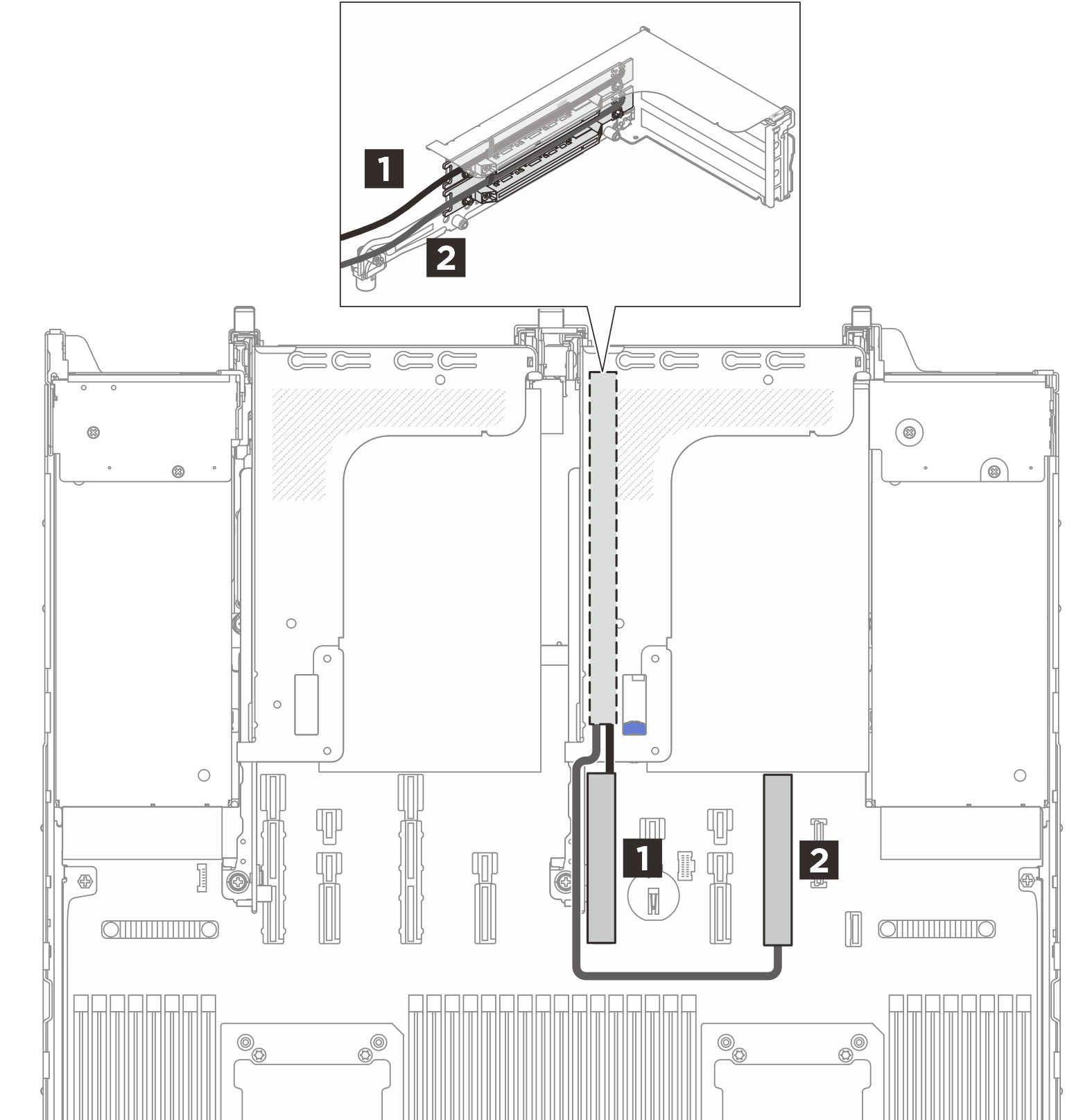

擴充卡組件 3：x16/x16 配置​



從至（處理器板）纜線長度
1 插槽 6 上的擴充卡1 PCIe 接頭 10 和電源接頭 11300 公釐
2 插槽 7 上的擴充卡2 PCIe 接頭 9 和電源接頭 9300 公釐

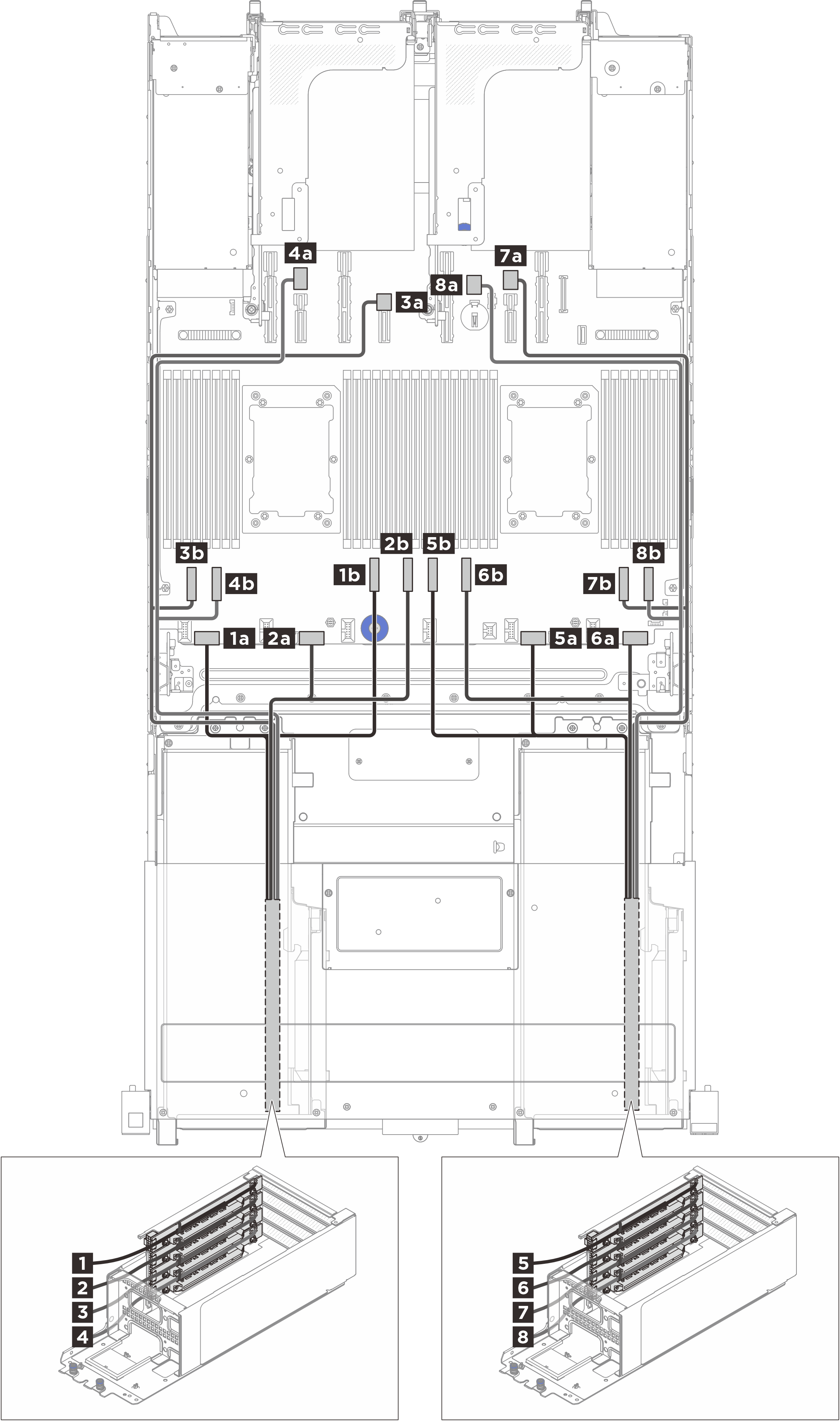

正面擴充卡組件：x8/x8/x8/x8 配置​



從至（處理器板）纜線長度
1 插槽 16 上的擴充卡1a 電源接頭 1550/470 公釐
1b PCIe 接頭 6
2 插槽 17 上的擴充卡2a 電源接頭 2550/470 公釐
2b PCIe 接頭 5
3 插槽 18 上的擴充卡3a 電源接頭 12550/1000 公釐
3b PCIe 接頭 8
4 插槽 19 上的擴充卡4a 電源接頭 23550/1000 公釐
4b PCIe 接頭 7
5 插槽 20 上的擴充卡5a 電源接頭 3550/470 公釐
5b PCIe 接頭 4
6 插槽 21 上的擴充卡6a 電源接頭 4550/470 公釐
6b PCIe 接頭 3
7 插槽 22 上的擴充卡7a 電源接頭 20550/1000 公釐
7b PCIe 接頭 2
8 插槽 23 上的擴充卡8a 電源接頭 21550/1000 公釐
8b PCIe 接頭 1

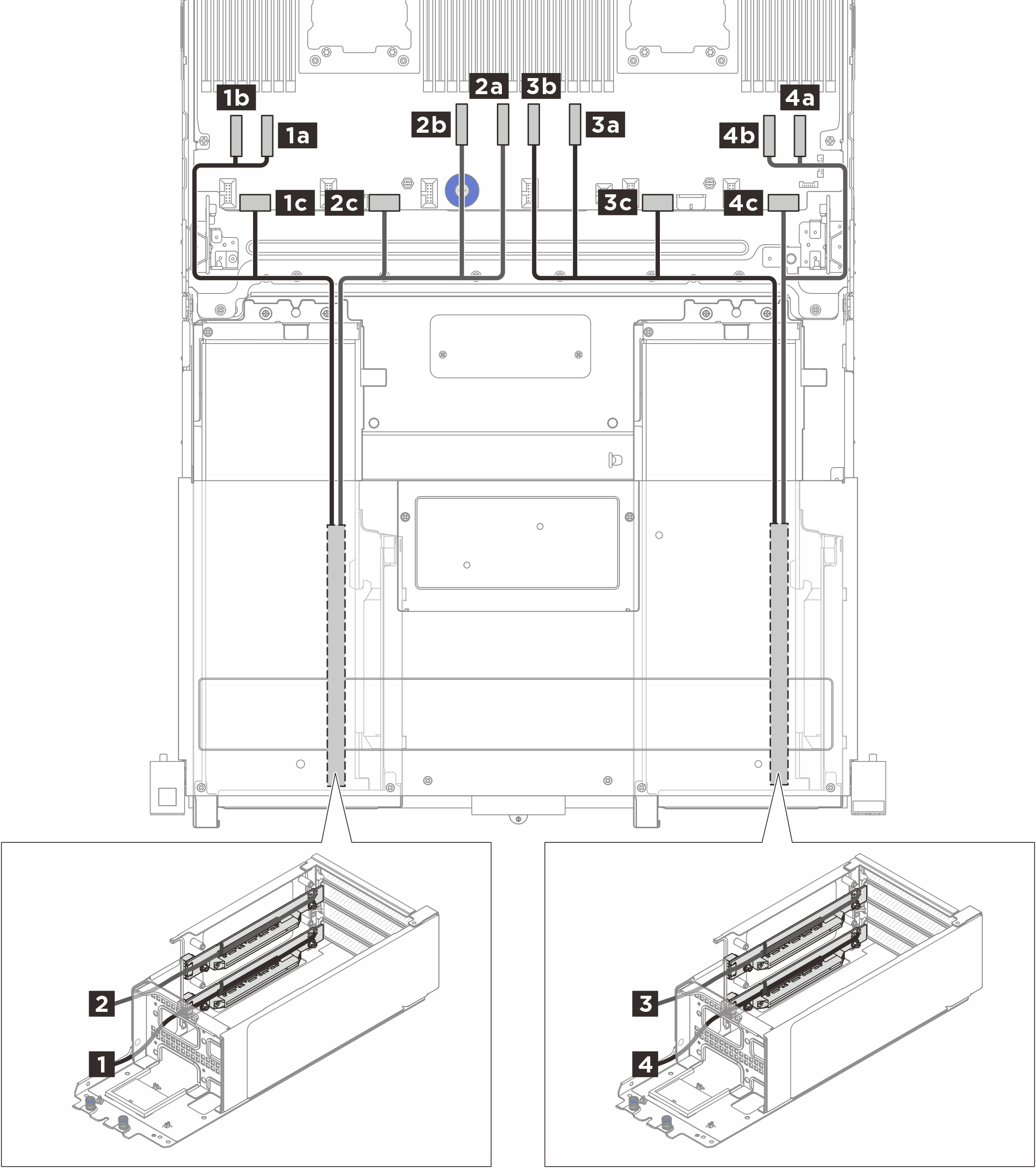

正面擴充卡組件：x16/x16 配置​



從至（處理器板）纜線長度
1 插槽 19 上的擴充卡1a PCIe 接頭 7550/450 公釐
1b PCIe 接頭 8
1c 電源接頭 1
2 插槽 17 上的擴充卡2a PCIe 接頭 5550/450 公釐
2b PCIe 接頭 6
2c 電源接頭 2
3 插槽 21 上的擴充卡3a PCIe 接頭 3550/450 公釐
3b PCIe 接頭 4
3c 電源接頭 3
4 插槽 23 上的擴充卡4a PCIe 接頭 1550/450 公釐
4b PCIe 接頭 2
4c 電源接頭 4
