E3.S 硬碟背板纜線佈線
請依照本節中的指示,瞭解如何為 E3.S 硬碟背板進行纜線佈線。
根據不同配置,請參閱 E3.S 硬碟背板纜線佈線的對應章節:

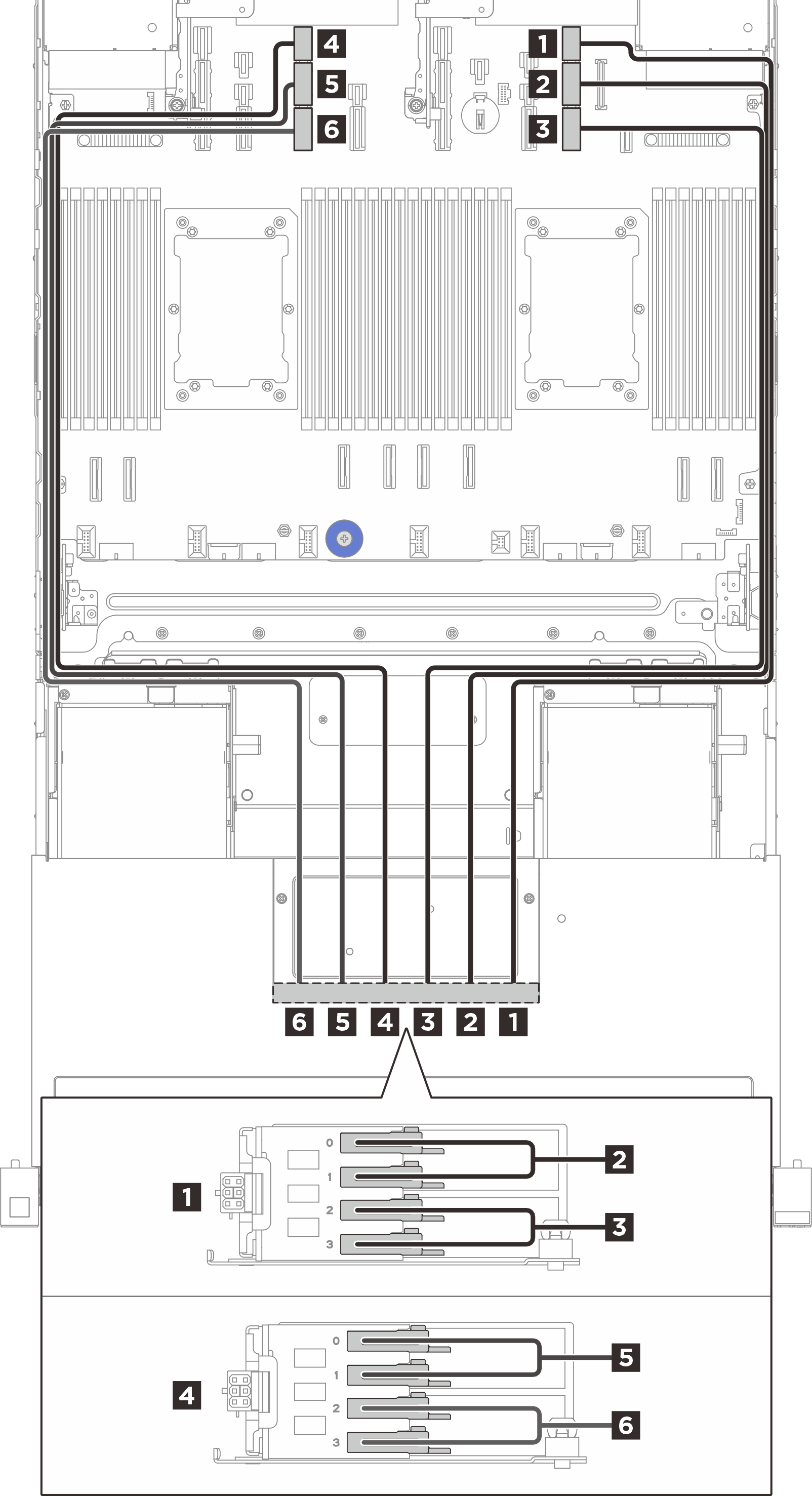

1 CPU + 正面擴充卡組件 x8/x8/x8/x8 配置
背板 1 | 背板 2 | ||
![]() | ![]() | ||
從(E3.S 背板) | 纜線壁 | 至(處理器板) | 纜線長度 |
1 (BP1) 電源接頭 | 左纜線壁 | 1 電源接頭 9 | 1200 公釐 |
2 (BP1) 機槽 0-1 接頭 | 右纜線壁 | 2 PCIe 接頭 9A | 850 公釐 |
3 (BP1) 機槽 2-3 接頭 | 右纜線壁 | 3 PCIe 接頭 9B | 850 公釐 |
4 (BP2) 電源接頭 | 左纜線壁 | 4 電源接頭 11 | 1200 公釐 |
5 (BP2) 機槽 0-1 接頭 | 右纜線壁 | 5 PCIe 接頭 11A | 850 公釐 |
6 (BP2) 機槽 2-3 接頭 | 右纜線壁 | 6 PCIe 接頭 11B | 850 公釐 |

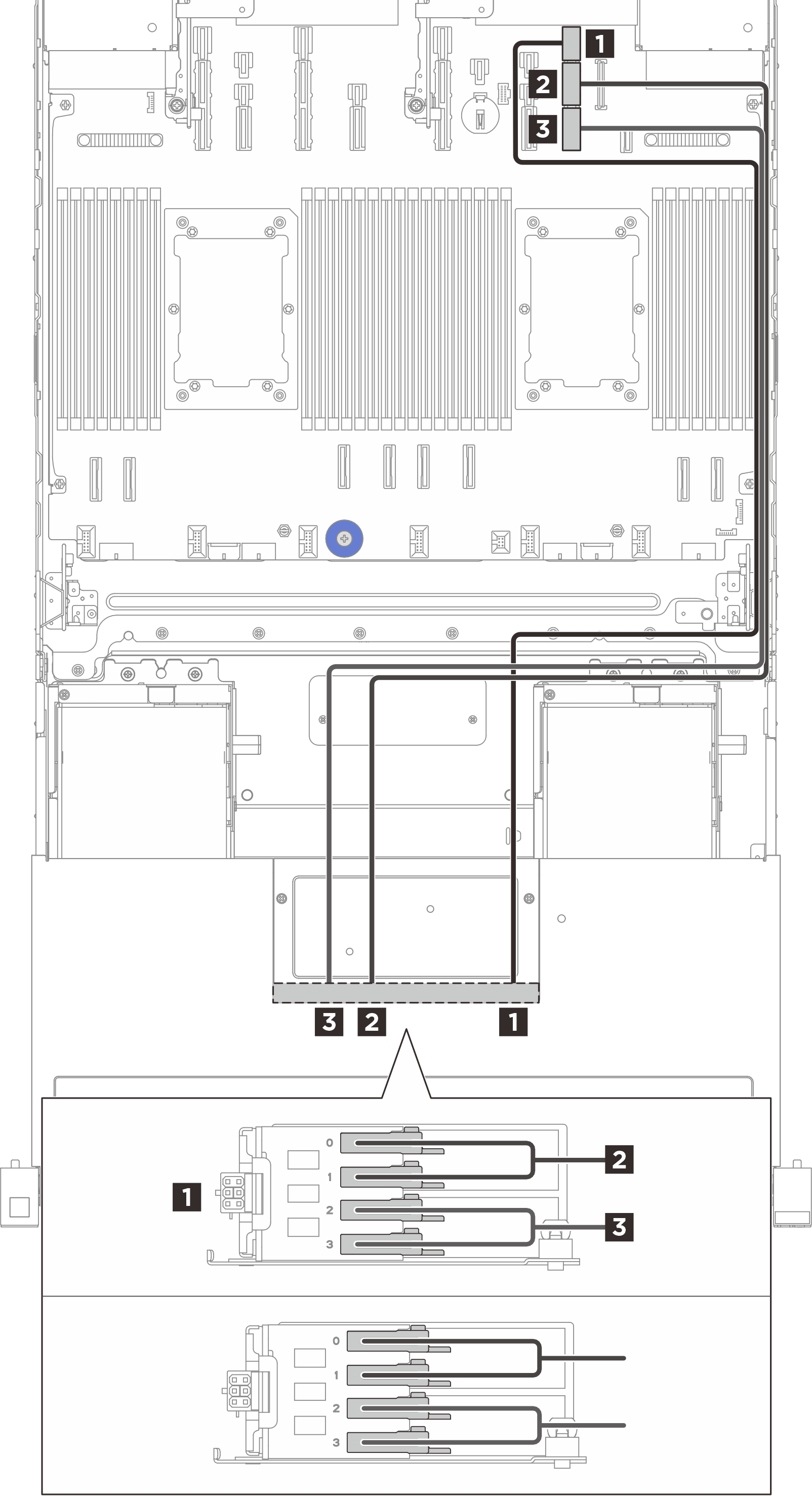

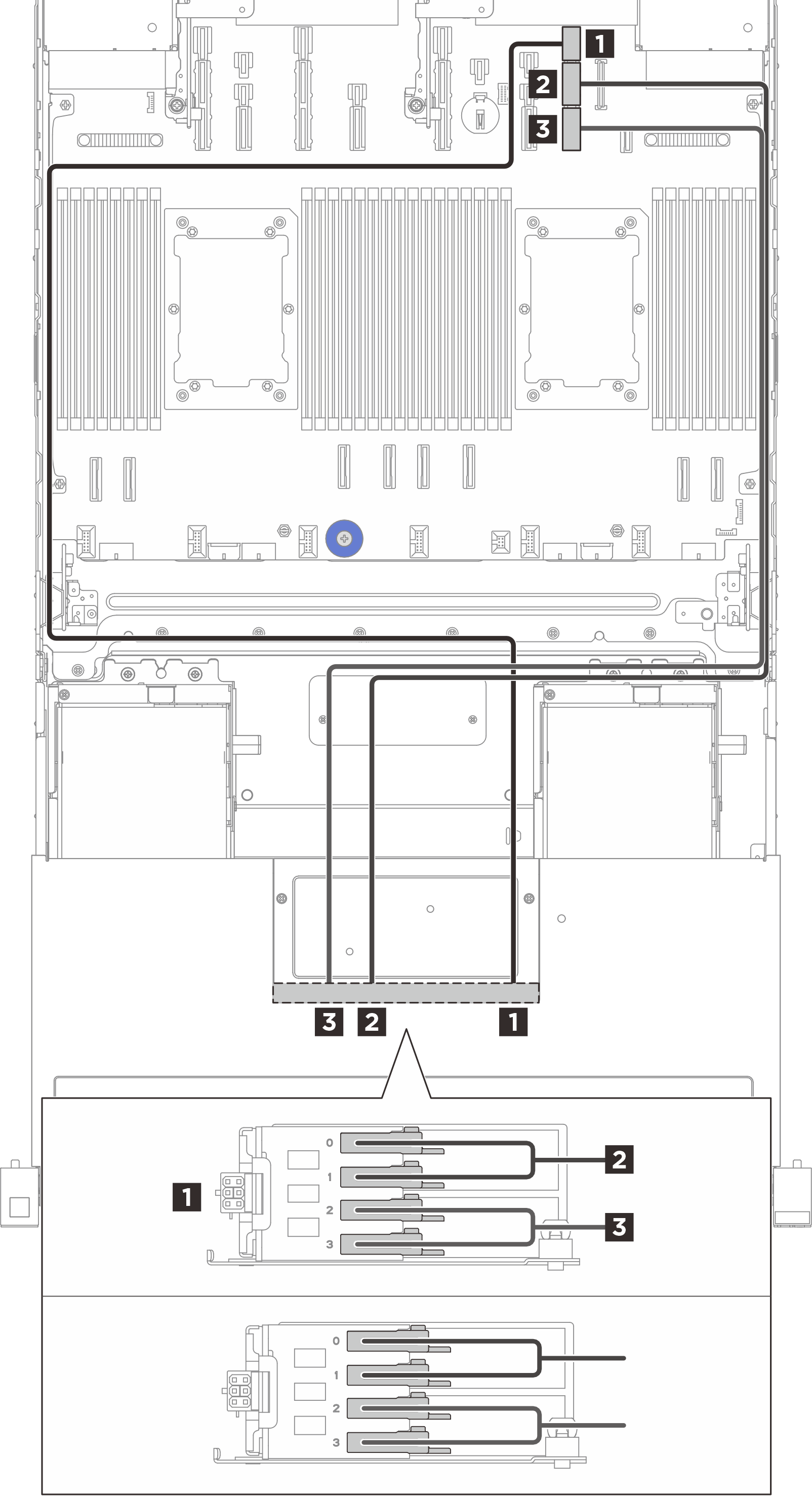

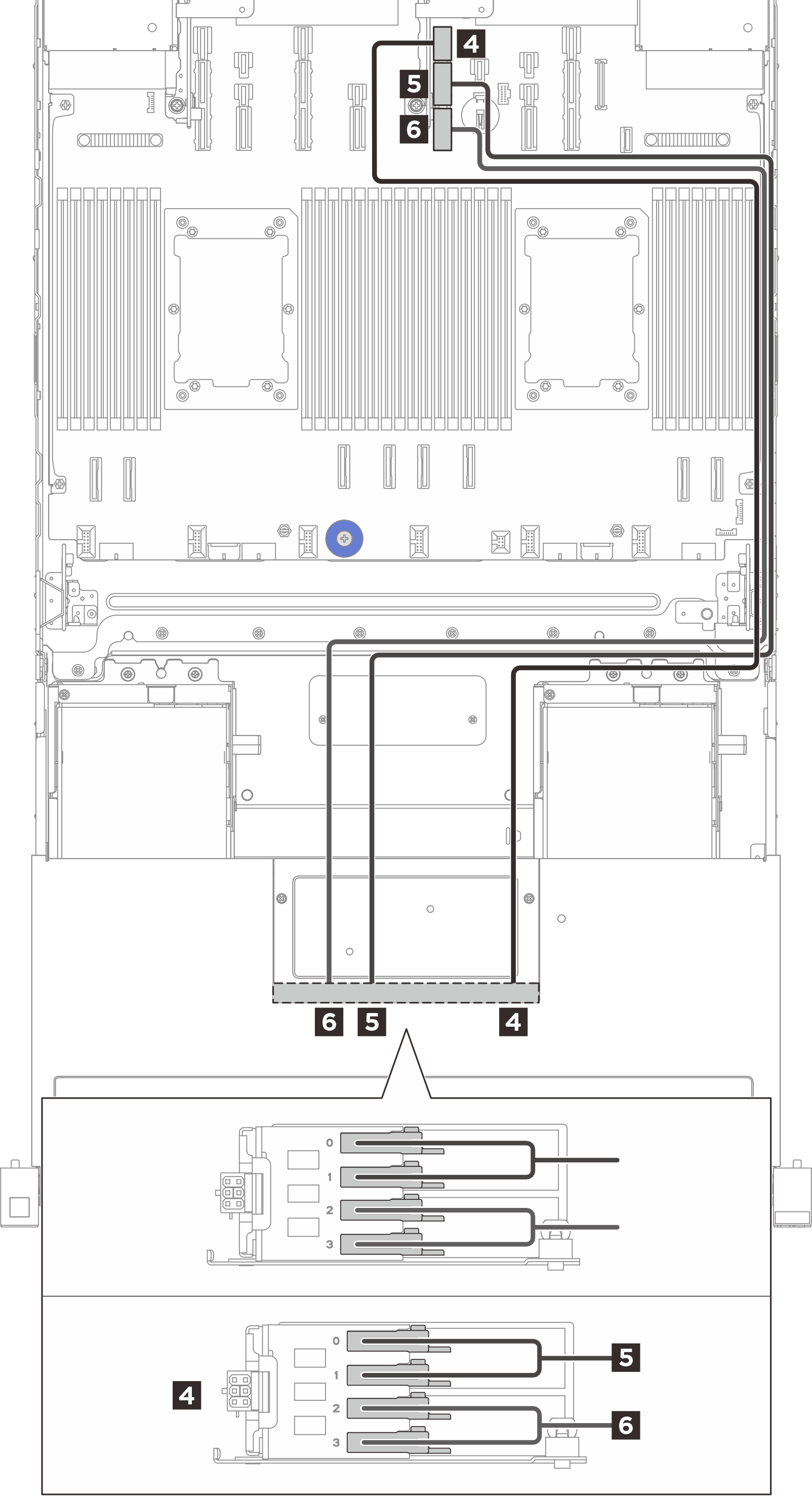

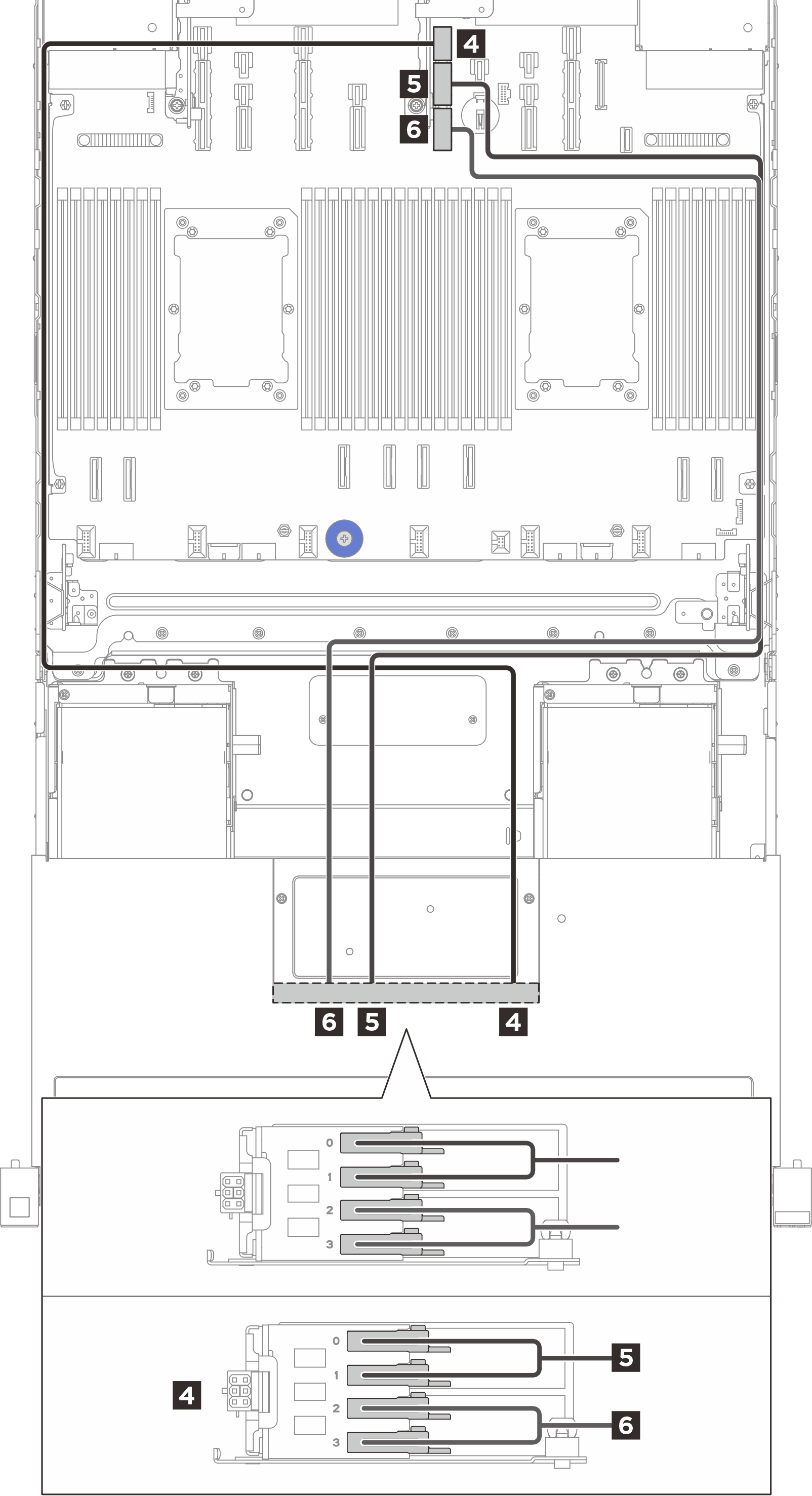

1 個 CPU + 正面擴充卡組件 x16/x16 配置
背板 1 | 背板 2 | ||
![]() | ![]() | ||
從(E3.S 背板) | 纜線壁 | 至(處理器板) | 纜線長度 |
1 (BP1) 電源接頭 | 右纜線壁 | 1 電源接頭 9 | 900 公釐 |
2 (BP1) 機槽 0-1 接頭 | 右纜線壁 | 2 PCIe 接頭 9A | 850 公釐 |
3 (BP1) 機槽 2-3 接頭 | 右纜線壁 | 3 PCIe 接頭 9B | 850 公釐 |
4 (BP2) 電源接頭 | 右纜線壁 | 4 電源接頭 11 | 900 公釐 |
5 (BP2) 機槽 0-1 接頭 | 右纜線壁 | 5 PCIe 接頭 11A | 850 公釐 |
6 (BP2) 機槽 2-3 接頭 | 右纜線壁 | 6 PCIe 接頭 11B | 850 公釐 |

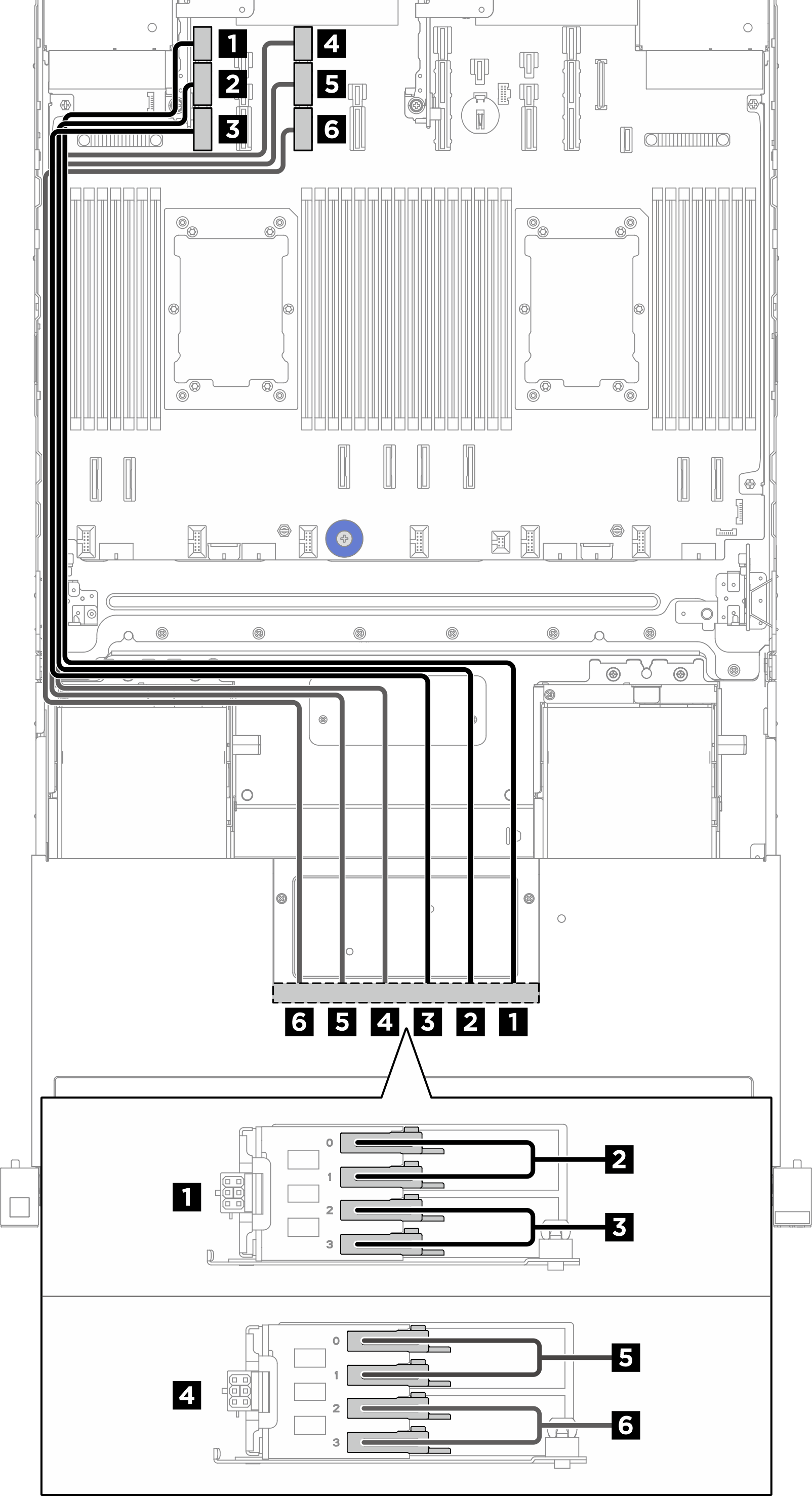

2 CPU 配置
![]() | |||
從(E3.S 背板) | 纜線壁 | 至(處理器板) | 纜線長度 |
1 (BP1) 電源接頭 | 右纜線壁 | 1 電源接頭 9 | 900 公釐 |
2 (BP1) 機槽 0-1 接頭 | 右纜線壁 | 2 PCIe 接頭 9A | 850 公釐 |
3 (BP1) 機槽 2-3 接頭 | 右纜線壁 | 3 PCIe 接頭 9B | 850 公釐 |
4 (BP2) 電源接頭 | 左纜線壁 | 4 電源接頭 13 | 900 公釐 |
5 (BP2) 機槽 0-1 接頭 | 左纜線壁 | 5 PCIe 接頭 13A | 850 公釐 |
6 (BP2) 機槽 2-3 接頭 | 左纜線壁 | 6 PCIe 接頭 13B | 850 公釐 |
配備前方 M.2 背板的配置
有關前方 M.2 背板纜線佈線的資訊,請參閱前方 M.2 開機背板與控制器板的纜線佈線資訊。
![]() | |||
從(E3.S 背板) | 纜線壁 | 至(處理器板) | 纜線長度 |

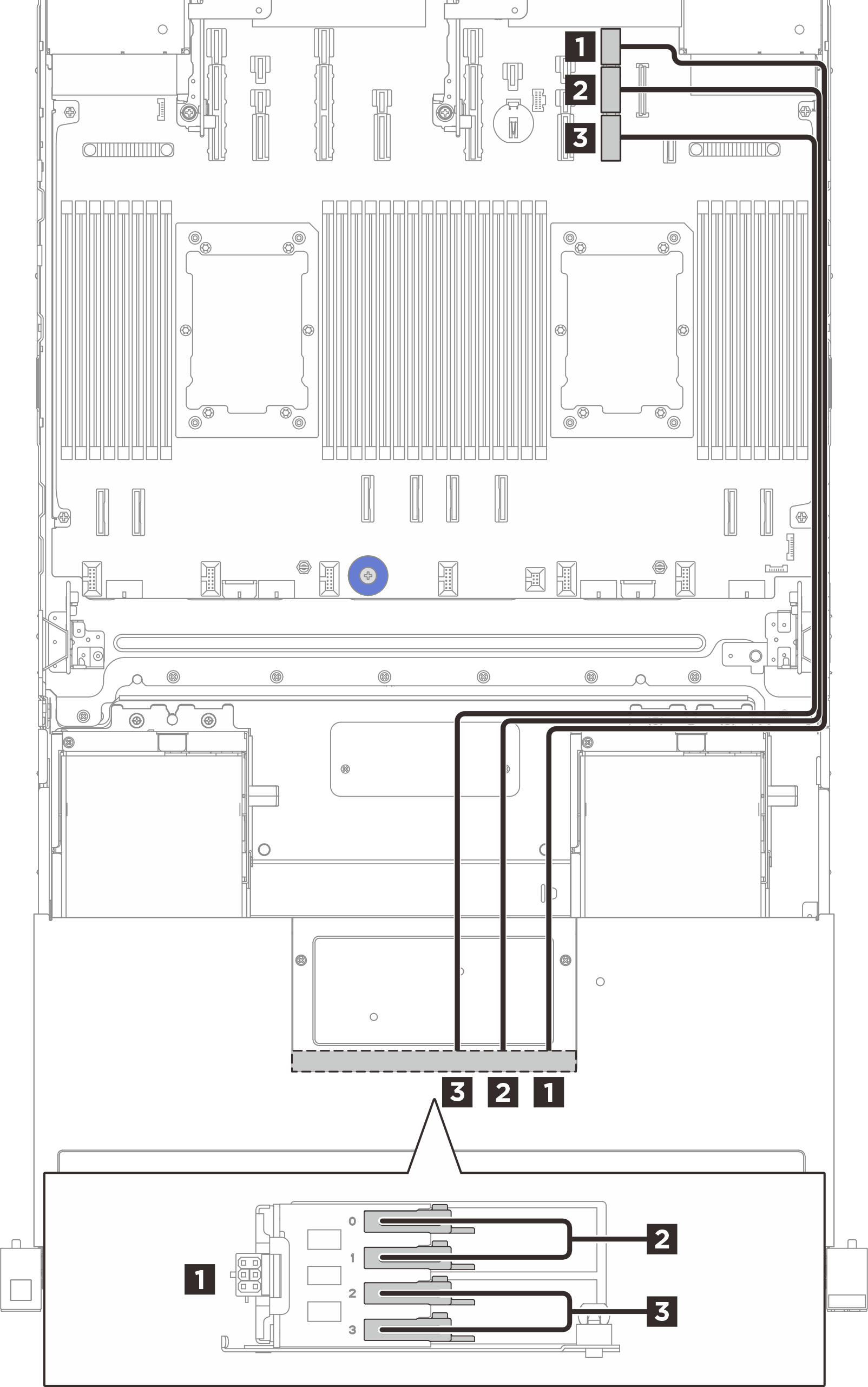

1 (BP1) 電源接頭 | 右纜線壁 | 1 電源接頭 9 | 900 公釐 |
2 (BP1) 機槽 0-1 接頭 | 右纜線壁 | 2 PCIe 接頭 9A | 850 公釐 |
3 (BP1) 機槽 2-3 接頭 | 右纜線壁 | 3 PCIe 接頭 9B | 850 公釐 |
