Disposición de los cables de la placa posterior de unidad E3.S
Siga las instrucciones que aparecen en esta sección para aprender a establecer la disposición de los cables para las placas posteriores de la unidad E3.S.
De acuerdo con la configuración, consulte la sección correspondiente para la disposición de los cables de la placa posterior de la unidad E3.S:

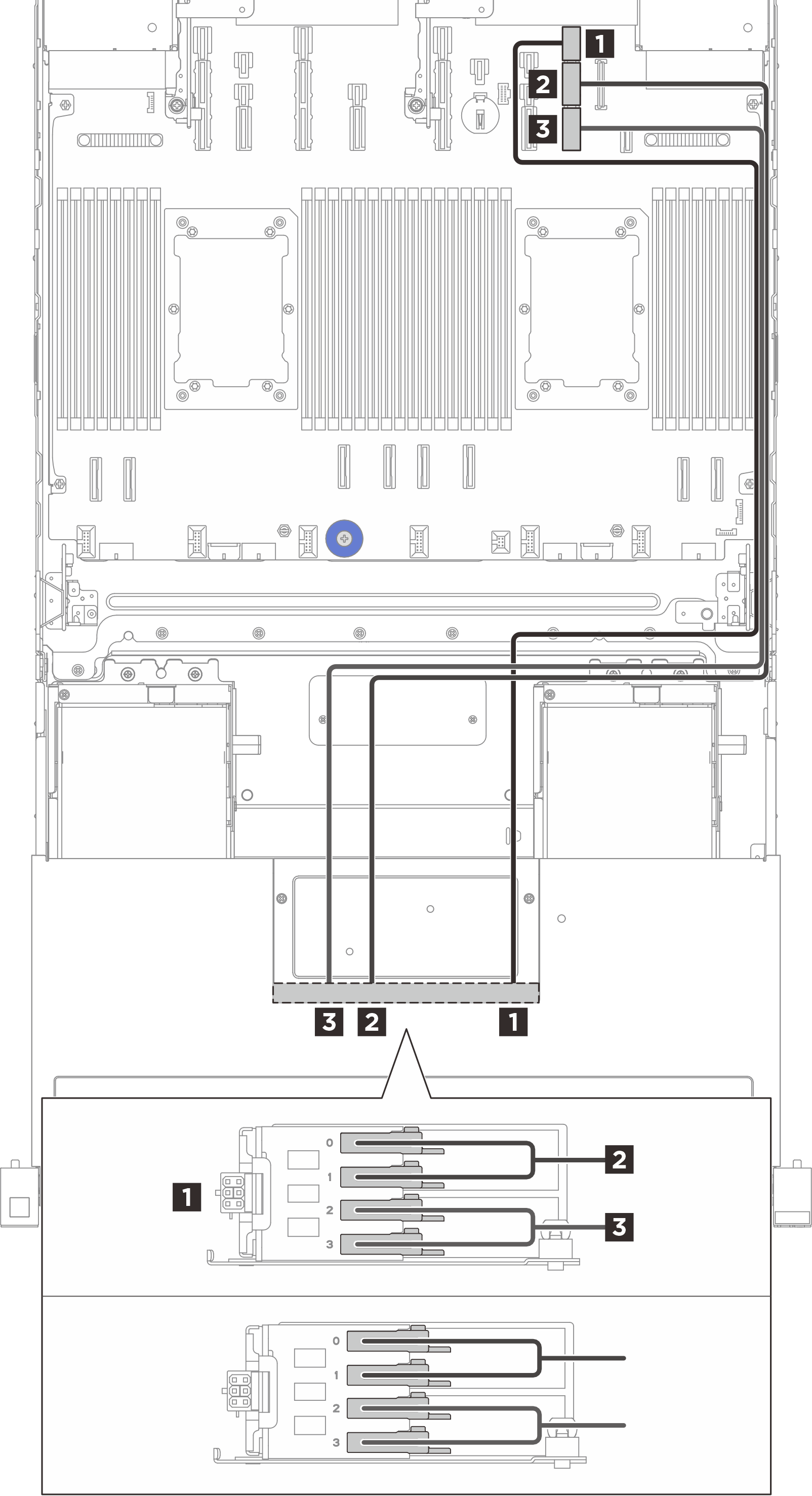

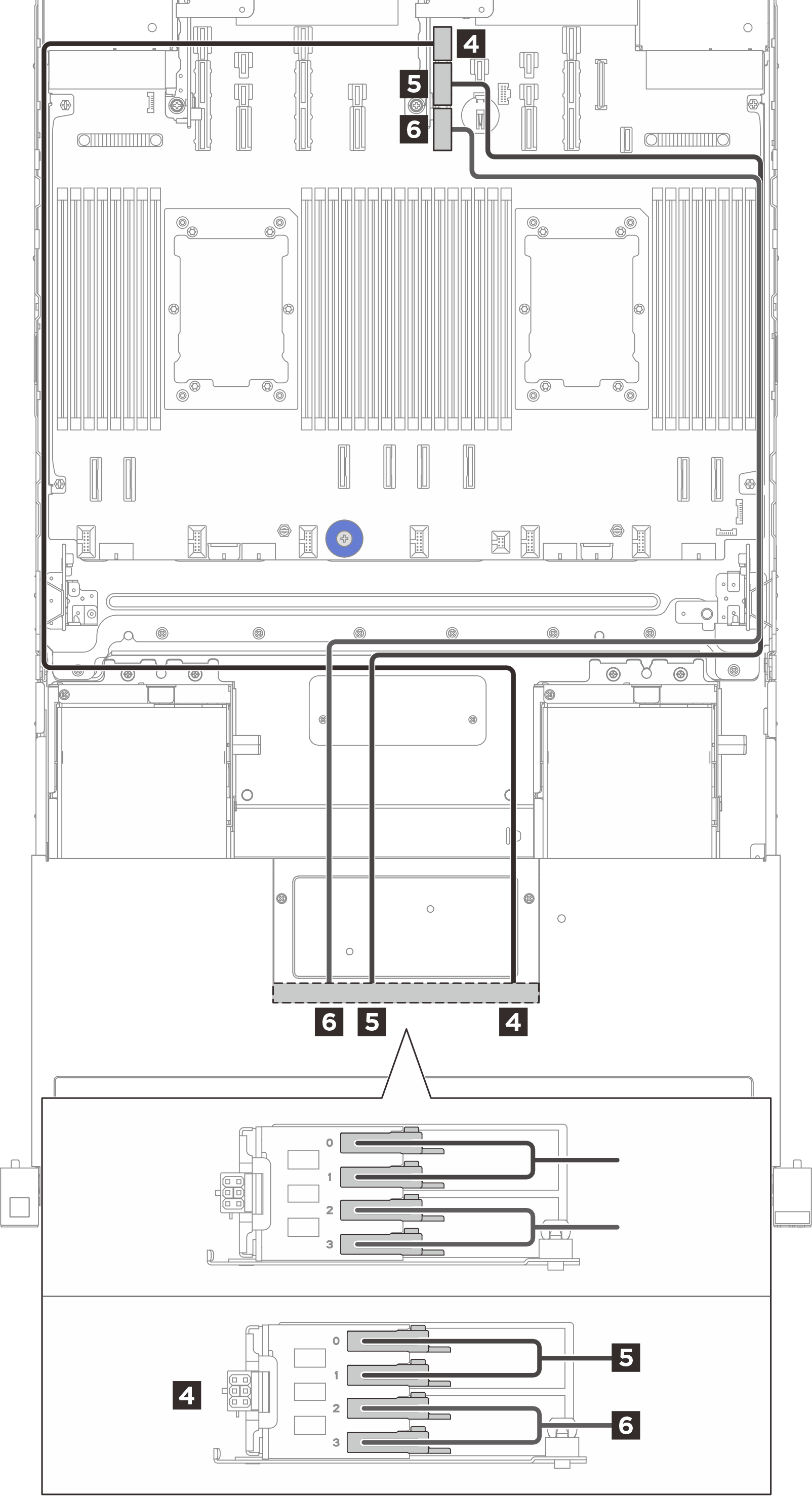

Configuración de 1 CPU + conjuntos de expansión frontal x8/x8/x8/x8
| Placa posterior 1 | Placa posterior 2 | ||
 |  | ||
| Desde (placas posteriores E3.S) | Pared para cable | A (placa del procesador) | Longitud del cable |
| 1 (BP1) Conector de alimentación | Pared para cable izquierda | 1 Conector de alimentación 9 | 1200 mm |
| 2 (BP1) Bahía 0, 1 | Pared para cable derecha | 2 Conector PCIe 9A | 850 mm |
| 3 (BP1) Bahía 2, 3 | Pared para cable derecha | 3 Conector PCIe 9B | 850 mm |
| 4 (BP2) Conector de alimentación | Pared para cable izquierda | 4 Conector de alimentación 11 | 1200 mm |
| 5 (BP2) Bahía 0, 1 | Pared para cable derecha | 5 Conector PCIe 11A | 850 mm |
| 6 (BP2) Bahía 2, 3 | Pared para cable derecha | 6 Conector PCIe 11B | 850 mm |

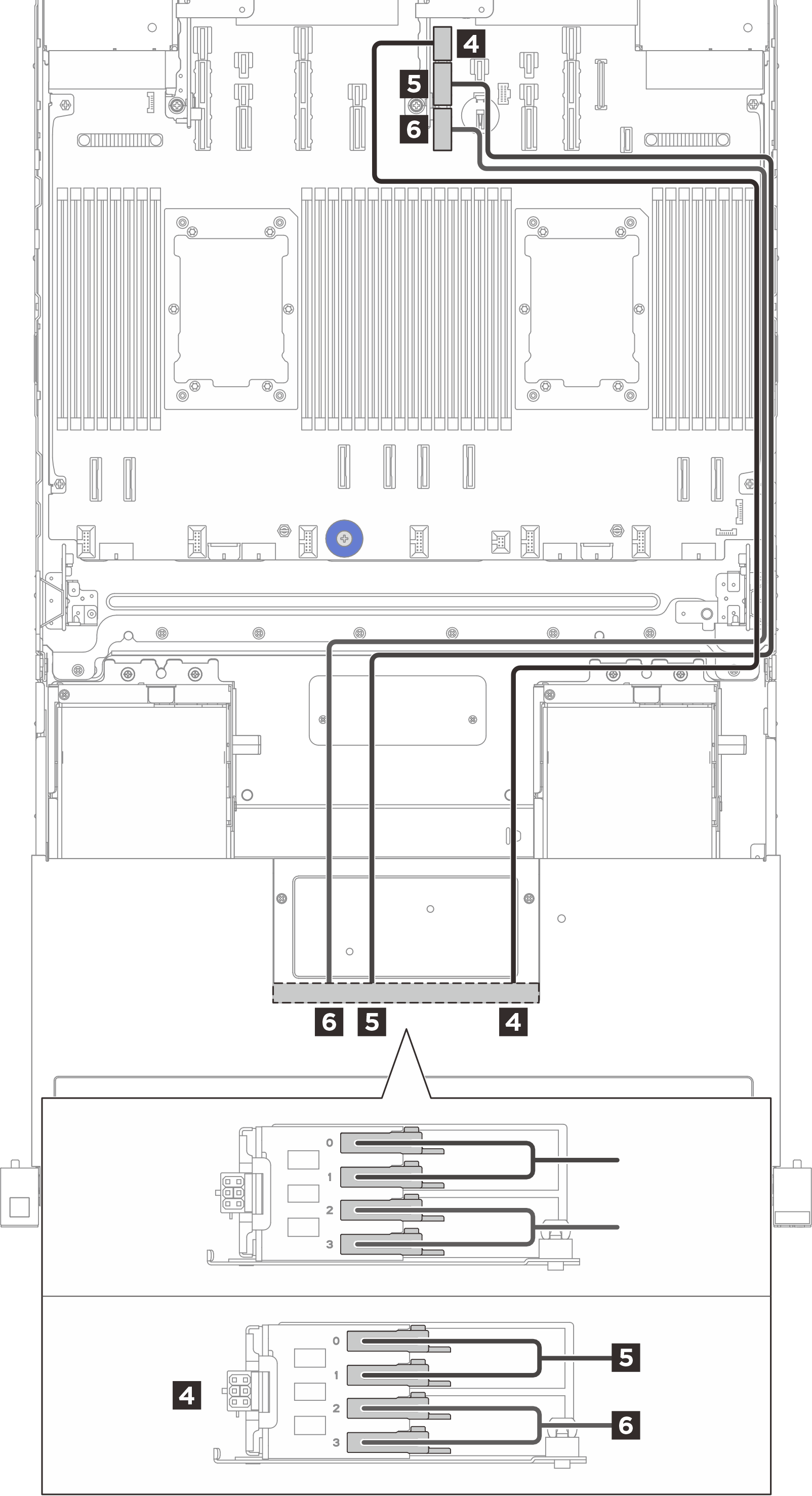

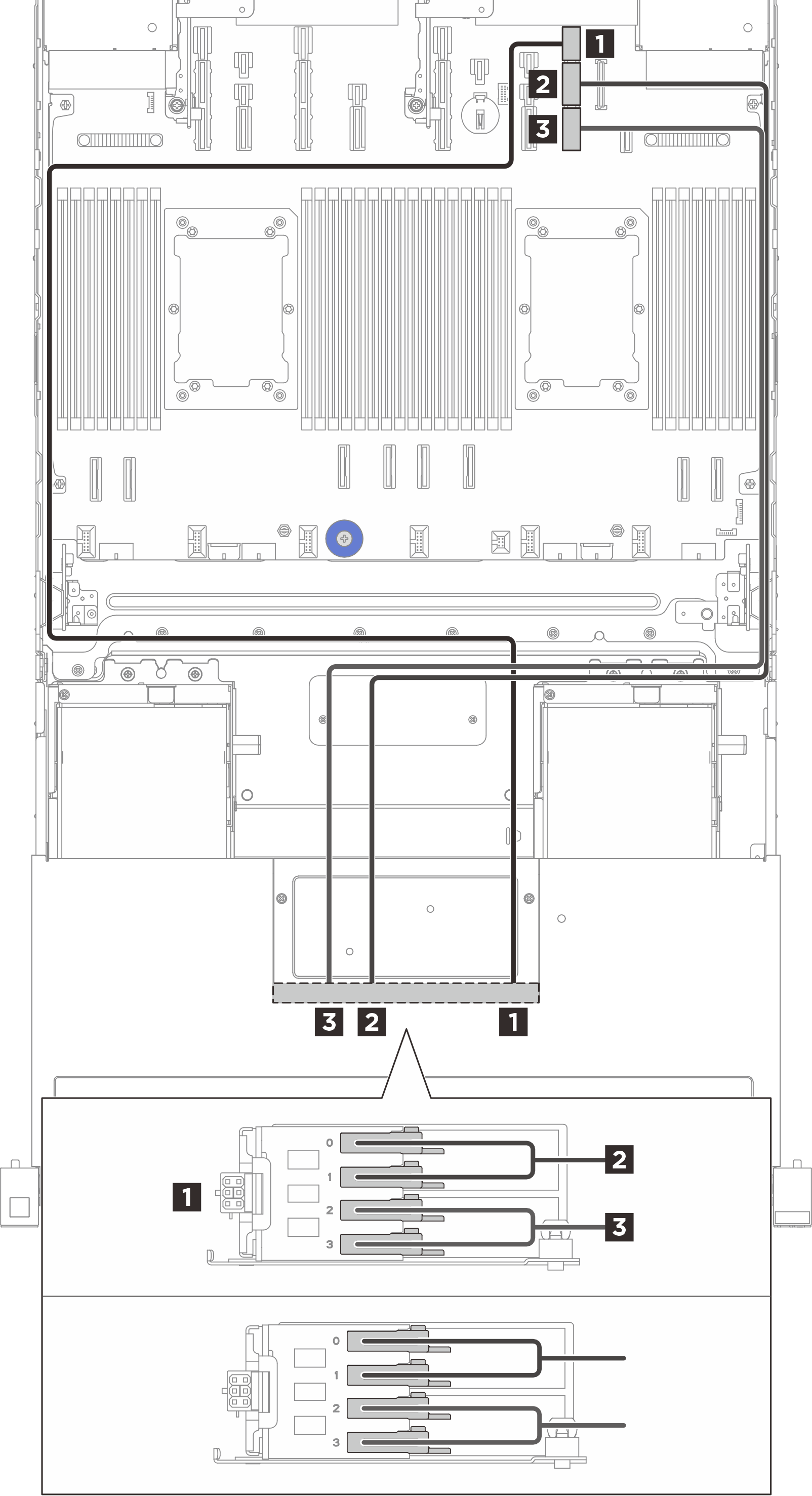

Configuración de 1 CPU + conjuntos de expansión frontal x16/x16
| Placa posterior 1 | Placa posterior 2 | ||
 |  | ||
| Desde (placas posteriores E3.S) | Pared para cable | A (placa del procesador) | Longitud del cable |
| 1 (BP1) Conector de alimentación | Pared para cable derecha | 1 Conector de alimentación 9 | 900 mm |
| 2 (BP1) Bahía 0, 1 | Pared para cable derecha | 2 Conector PCIe 9A | 850 mm |
| 3 (BP1) Bahía 2, 3 | Pared para cable derecha | 3 Conector PCIe 9B | 850 mm |
| 4 (BP2) Conector de alimentación | Pared para cable derecha | 4 Conector de alimentación 11 | 900 mm |
| 5 (BP2) Bahía 0, 1 | Pared para cable derecha | 5 Conector PCIe 11A | 850 mm |
| 6 (BP2) Bahía 2, 3 | Pared para cable derecha | 6 Conector PCIe 11B | 850 mm |

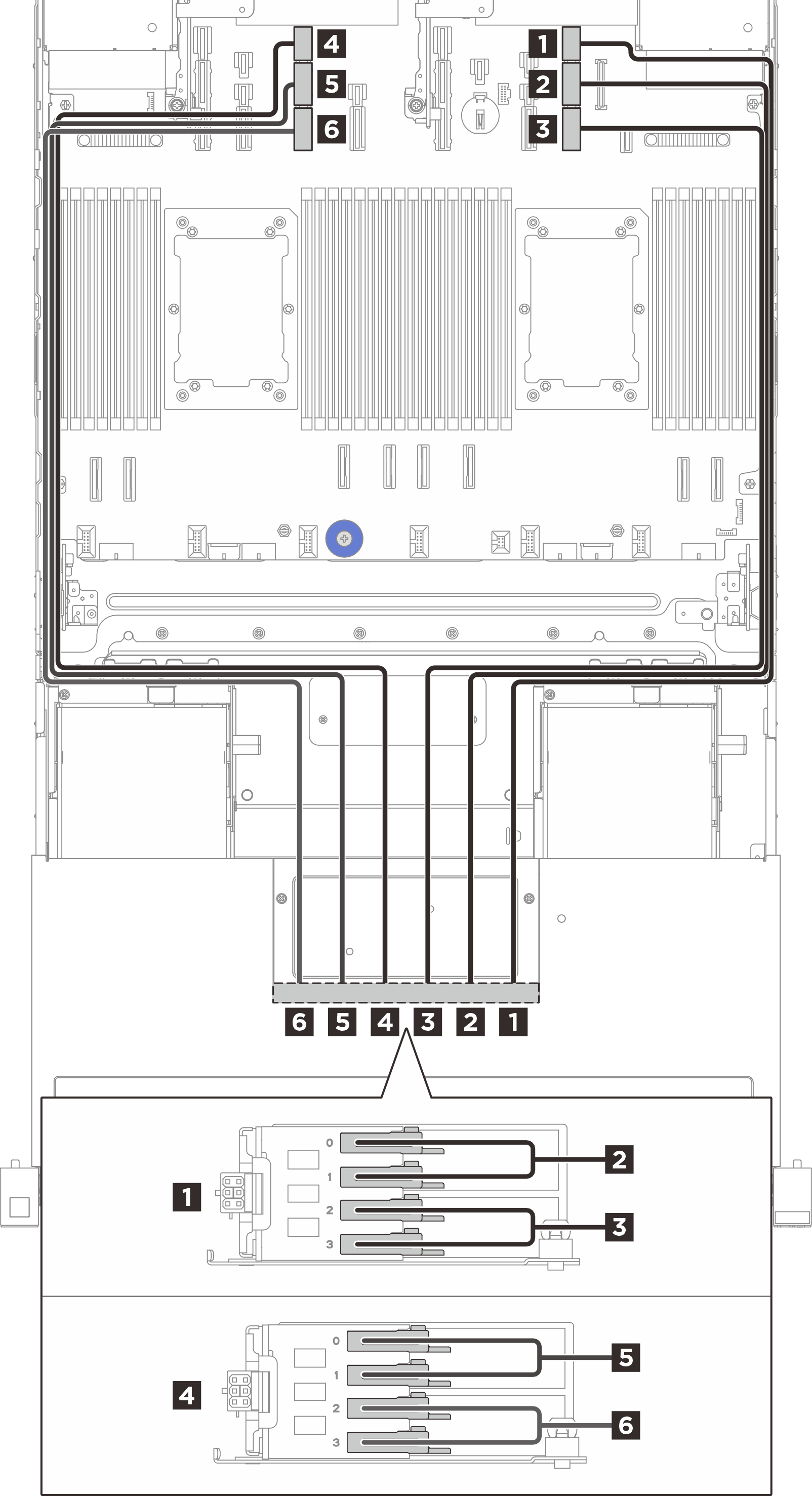

Configuración de 2 CPU
 | |||
| Desde (placas posteriores E3.S) | Pared para cable | A (placa del procesador) | Longitud del cable |
| 1 (BP1) Conector de alimentación | Pared para cable derecha | 1 Conector de alimentación 9 | 900 mm |
| 2 (BP1) Bahía 0, 1 | Pared para cable derecha | 2 Conector PCIe 9A | 850 mm |
| 3 (BP1) Bahía 2, 3 | Pared para cable derecha | 3 Conector PCIe 9B | 850 mm |
| 4 (BP2) Conector de alimentación | Pared para cable izquierda | 4 Conector de alimentación 13 | 900 mm |
| 5 (BP2) Bahía 0, 1 | Pared para cable izquierda | 5 Conector PCIe 13A | 850 mm |
| 6 (BP2) Bahía 2, 3 | Pared para cable izquierda | 6 Conector PCIe 13B | 850 mm |

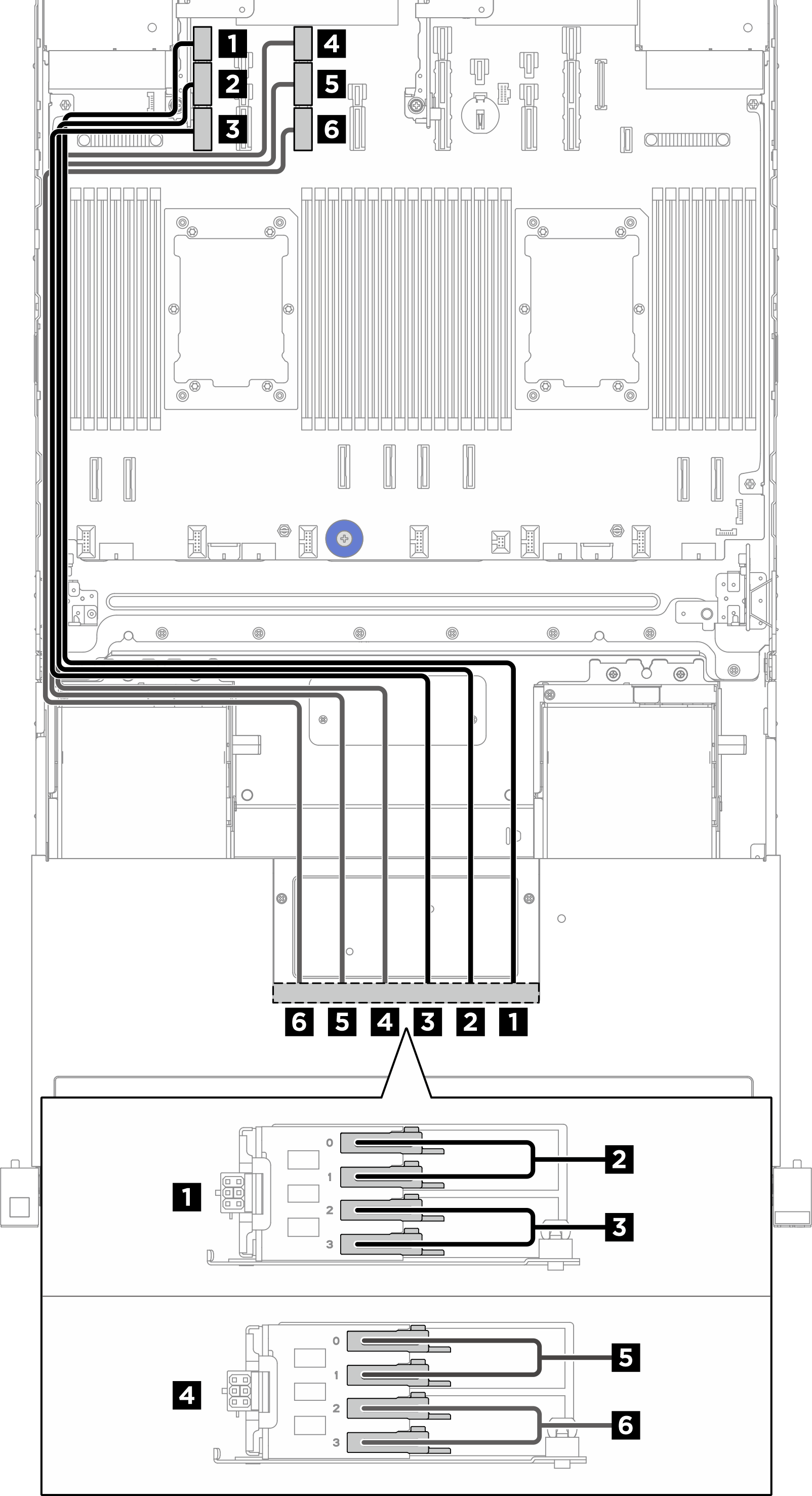

Configuración de 2 CPU + GPU frontal de alta potencia
 | |||
| Desde (placas posteriores E3.S) | Pared para cable | A (placa del procesador) | Longitud del cable |
| 1 (BP1) Conector de alimentación | Pared para cable izquierda | 1 Conector de alimentación 15 | 900 mm |
| 2 (BP1) Bahía 0, 1 | Pared para cable izquierda | 2 Conector PCIe 15A | 850 mm |
| 3 (BP1) Bahía 2, 3 | Pared para cable izquierda | 3 Conector PCIe 15B | 850 mm |
| 4 (BP2) Conector de alimentación | Pared para cable izquierda | 4 Conector de alimentación 13 | 900 mm |
| 5 (BP2) Bahía 0, 1 | Pared para cable izquierda | 5 Conector PCIe 13A | 850 mm |
| 6 (BP2) Bahía 2, 3 | Pared para cable izquierda | 6 Conector PCIe 13B | 850 mm |

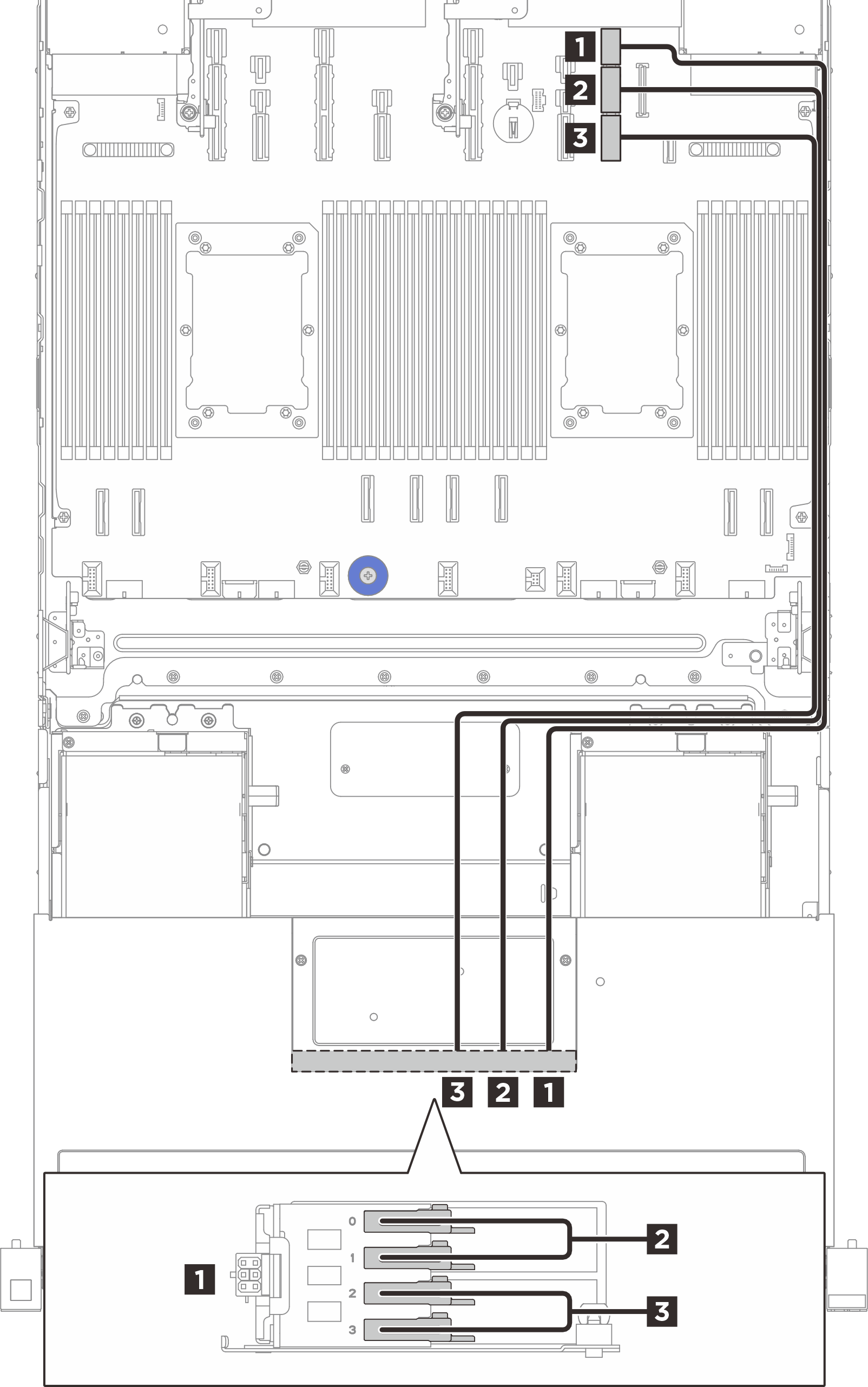

Configuración con placas posteriores M.2 frontales
Para ver la disposición de los cables de la placa posterior M.2, consulte Disposición de los cables de la placa posterior de arranque y la placa controladora M.2 frontal.
 | |||
| Desde (placa posterior E3.S) | Pared para cable | A (placa del procesador) | Longitud del cable |
| 1 (BP1) Conector de alimentación | Pared para cable derecha | 1 Conector de alimentación 9 | 900 mm |
| 2 (BP1) Bahía 0, 1 | Pared para cable derecha | 2 Conector PCIe 9A | 850 mm |
| 3 (BP1) Bahía 2, 3 | Pared para cable derecha | 3 Conector PCIe 9B | 850 mm |
