Прокладка кабелей объединительной панели для дисков E3.S
В этом разделе приведены инструкции по прокладке кабелей для объединительных панелей для дисков E3.S.
В зависимости от конфигурации см. сведения о прокладке сигнальных кабелей для объединительной панели для дисков E3.S в соответствующем разделе:

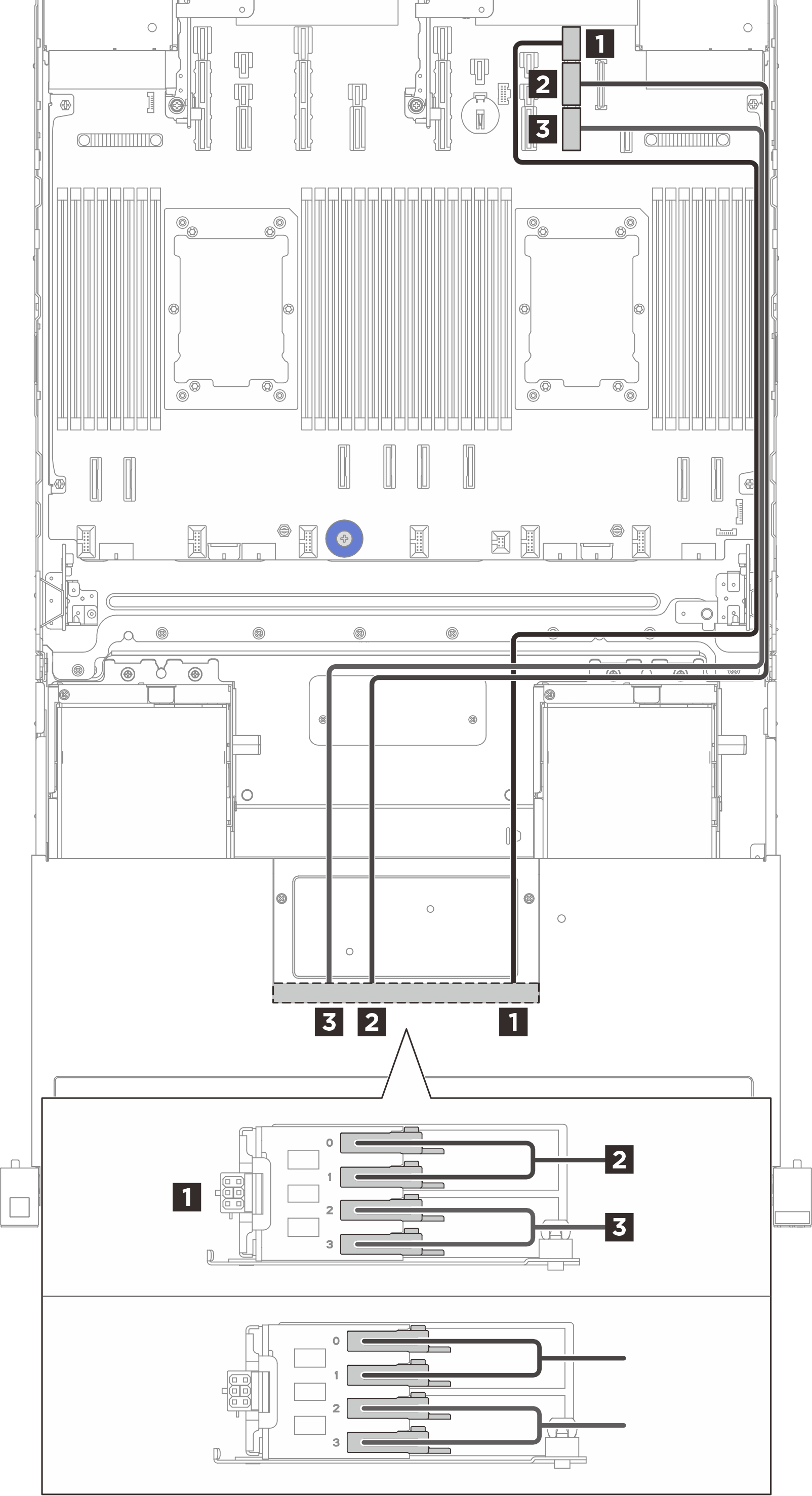

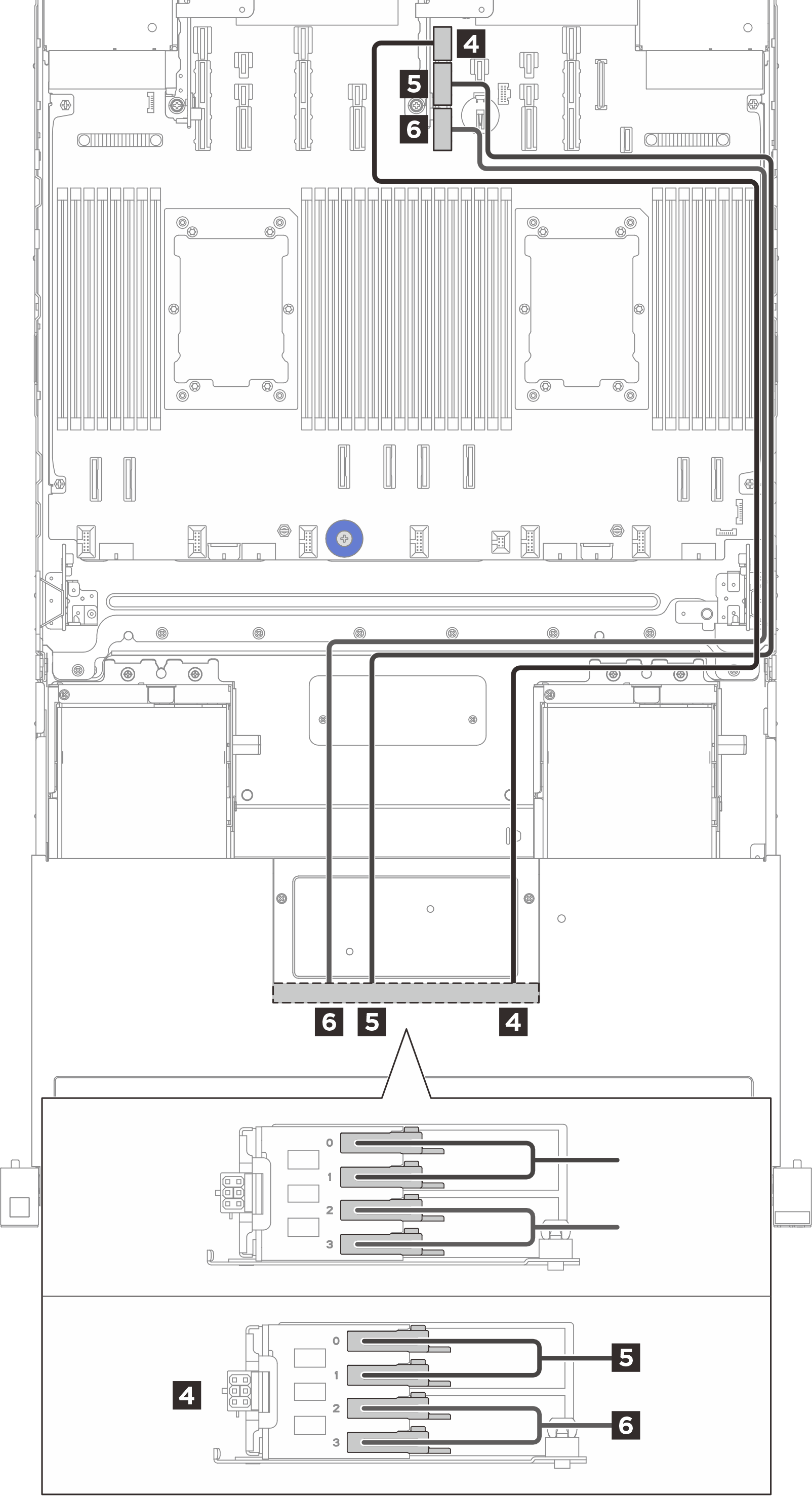

Конфигурация с 1 ЦП и передними блоками плат-адаптеров Riser x8/x8/x8/x8
| Объединительная панель 1 | Объединительная панель 2 | ||
 |  | ||
| От (объединительные панели E3.S) | Стенка для кабелей | К (процессорная плата) | Длина кабеля |
| 1 (BP1) Разъем питания | Левая стенка для кабелей | 1 Разъем питания 9 | 1200 мм |
| 2 (BP1) Отсеки 0, 1 | Правая стенка для кабелей | 2 Разъем PCIe 9A | 850 мм |
| 3 (BP1) Отсеки 2, 3 | Правая стенка для кабелей | 3 Разъем PCIe 9B | 850 мм |
| 4 (BP2) Разъем питания | Левая стенка для кабелей | 4 Разъем питания 11 | 1200 мм |
| 5 (BP2) Отсеки 0, 1 | Правая стенка для кабелей | 5 Разъем PCIe 11A | 850 мм |
| 6 (BP2) Отсеки 2, 3 | Правая стенка для кабелей | 6 Разъем PCIe 11B | 850 мм |

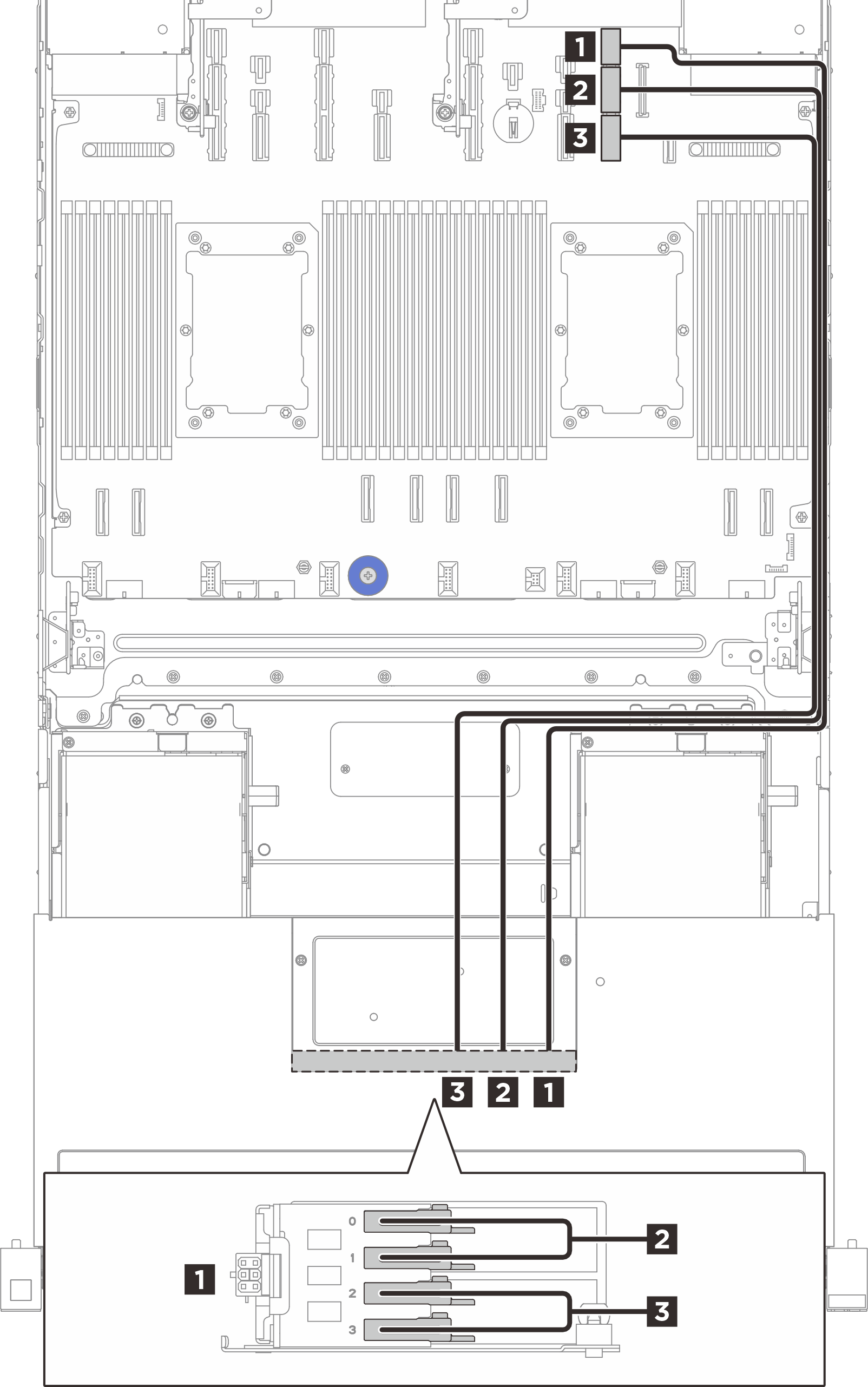

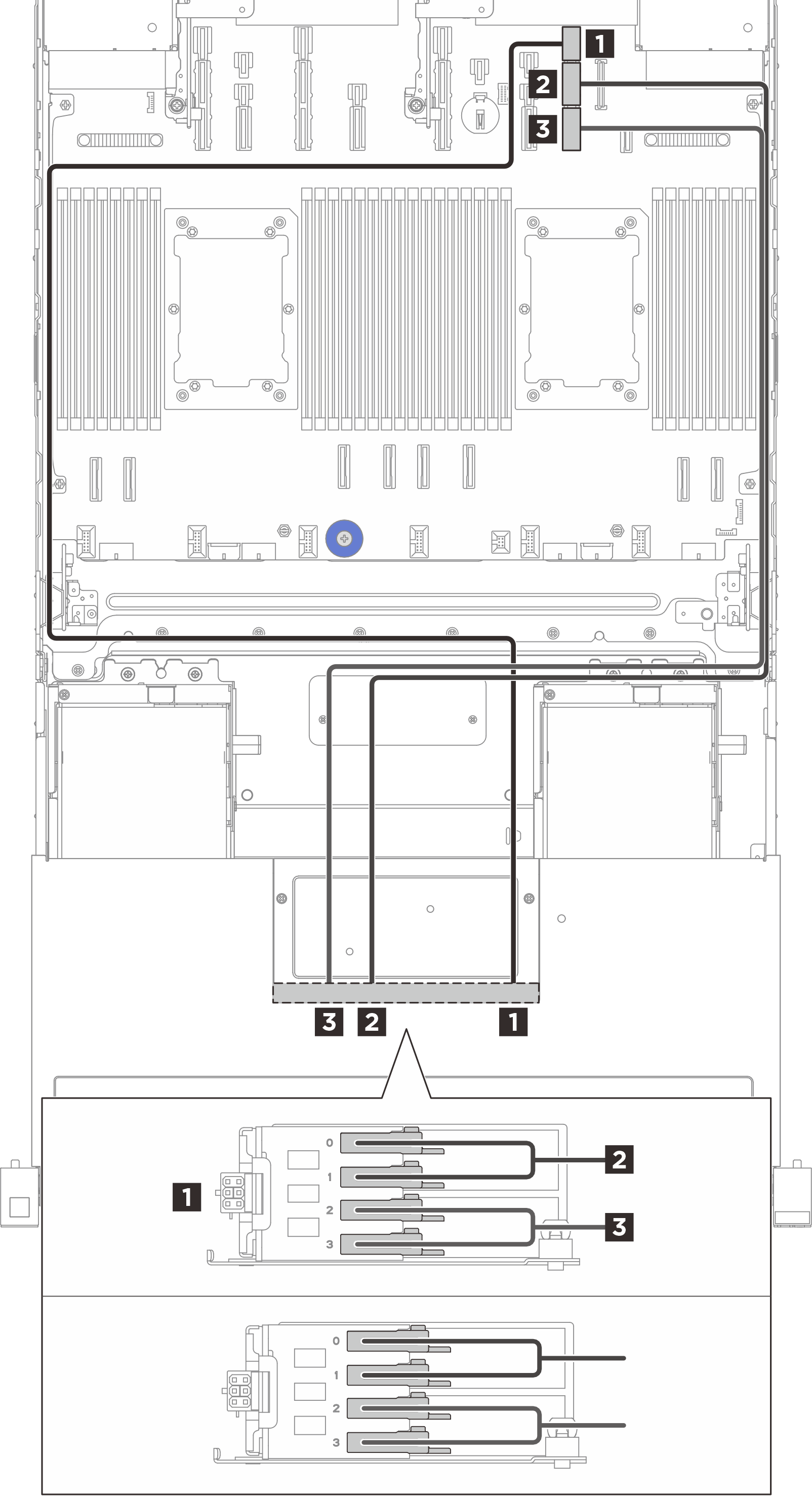

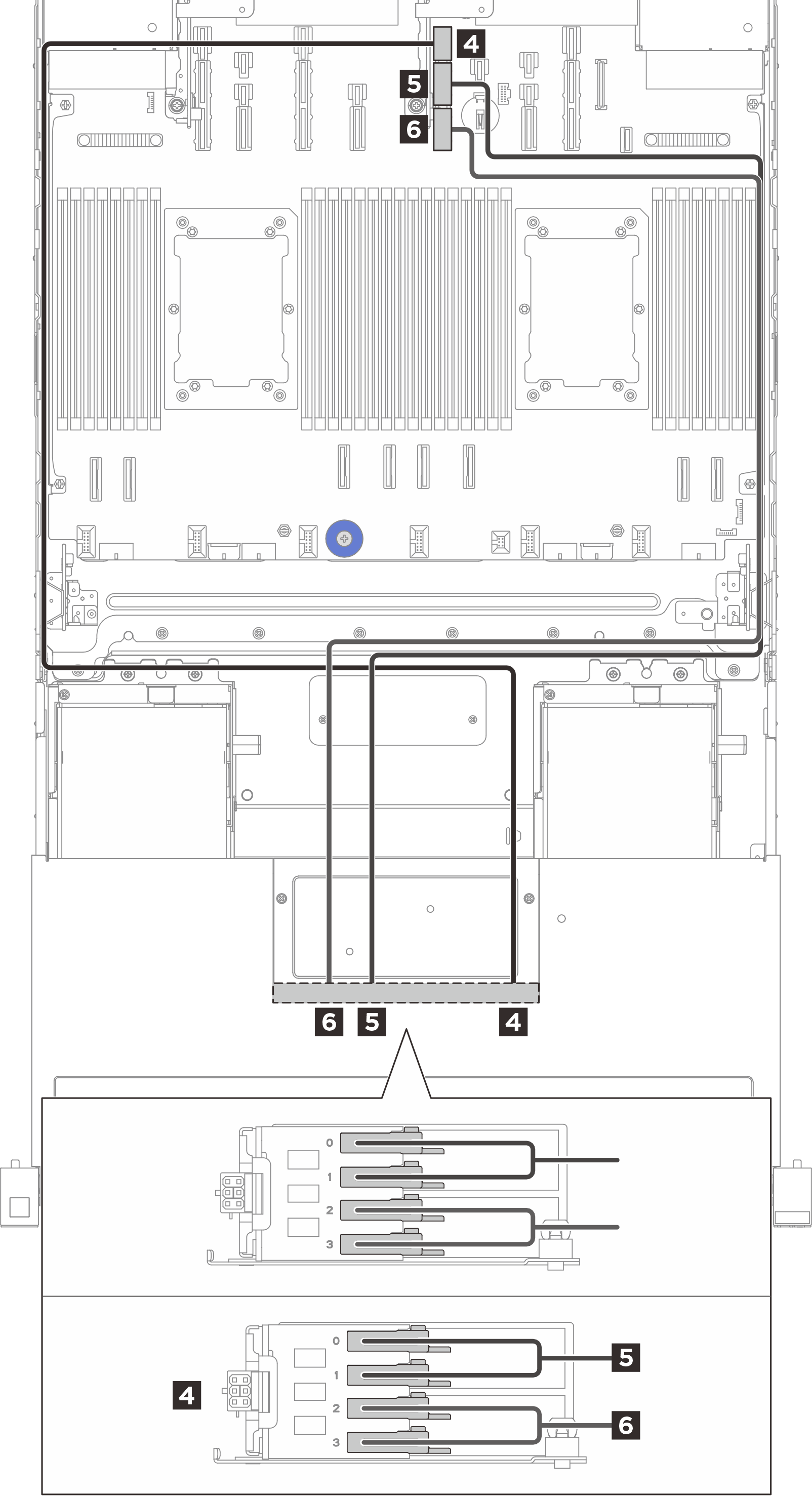

Конфигурация с 1 ЦП и передними блоками плат-адаптеров Riser x16/x16
| Объединительная панель 1 | Объединительная панель 2 | ||
 |  | ||
| От (объединительные панели E3.S) | Стенка для кабелей | К (процессорная плата) | Длина кабеля |
| 1 (BP1) Разъем питания | Правая стенка для кабелей | 1 Разъем питания 9 | 900 мм |
| 2 (BP1) Отсеки 0, 1 | Правая стенка для кабелей | 2 Разъем PCIe 9A | 850 мм |
| 3 (BP1) Отсеки 2, 3 | Правая стенка для кабелей | 3 Разъем PCIe 9B | 850 мм |
| 4 (BP2) Разъем питания | Правая стенка для кабелей | 4 Разъем питания 11 | 900 мм |
| 5 (BP2) Отсеки 0, 1 | Правая стенка для кабелей | 5 Разъем PCIe 11A | 850 мм |
| 6 (BP2) Отсеки 2, 3 | Правая стенка для кабелей | 6 Разъем PCIe 11B | 850 мм |

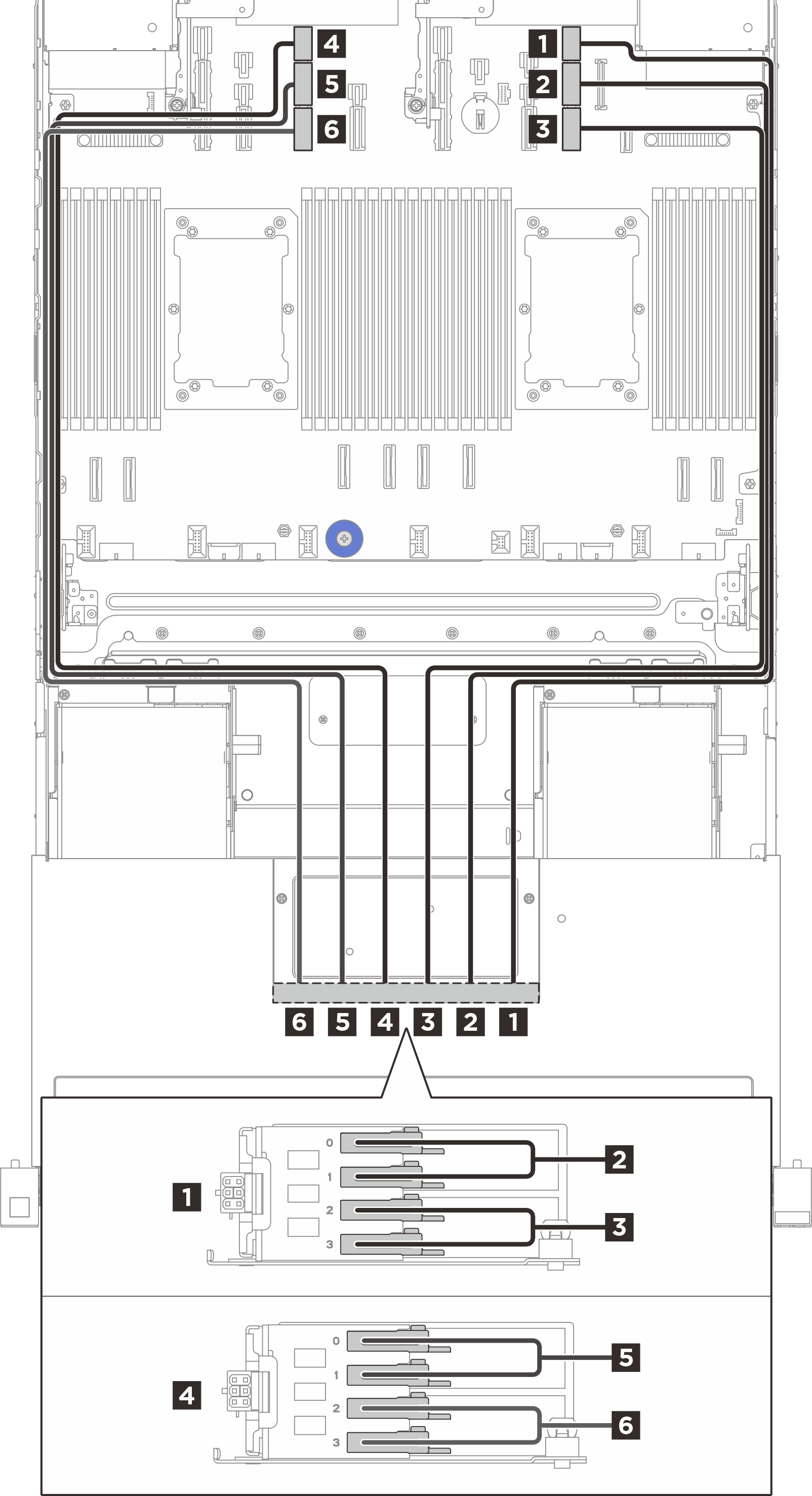

Конфигурация с 2 ЦП
 | |||
| От (объединительные панели E3.S) | Стенка для кабелей | К (процессорная плата) | Длина кабеля |
| 1 (BP1) Разъем питания | Правая стенка для кабелей | 1 Разъем питания 9 | 900 мм |
| 2 (BP1) Отсеки 0, 1 | Правая стенка для кабелей | 2 Разъем PCIe 9A | 850 мм |
| 3 (BP1) Отсеки 2, 3 | Правая стенка для кабелей | 3 Разъем PCIe 9B | 850 мм |
| 4 (BP2) Разъем питания | Левая стенка для кабелей | 4 Разъем питания 13 | 900 мм |
| 5 (BP2) Отсеки 0, 1 | Левая стенка для кабелей | 5 Разъем PCIe 13A | 850 мм |
| 6 (BP2) Отсеки 2, 3 | Левая стенка для кабелей | 6 Разъем PCIe 13B | 850 мм |

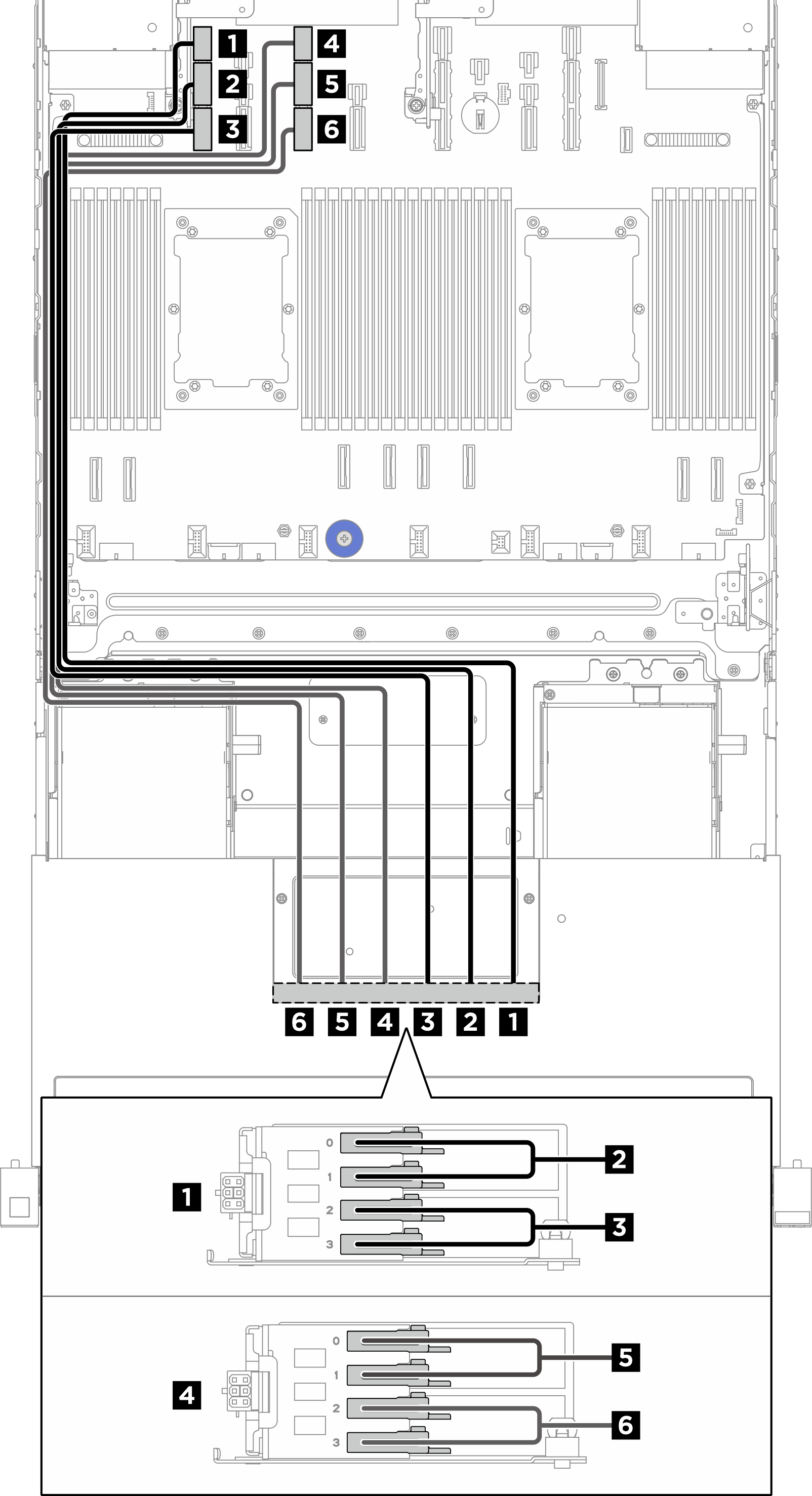

Конфигурация с 2 ЦП и передним графическим процессором высокой мощности
 | |||
| От (объединительные панели E3.S) | Стенка для кабелей | К (процессорная плата) | Длина кабеля |
| 1 (BP1) Разъем питания | Левая стенка для кабелей | 1 Разъем питания 15 | 900 мм |
| 2 (BP1) Отсеки 0, 1 | Левая стенка для кабелей | 2 Разъем PCIe 15A | 850 мм |
| 3 (BP1) Отсеки 2, 3 | Левая стенка для кабелей | 3 Разъем PCIe 15B | 850 мм |
| 4 (BP2) Разъем питания | Левая стенка для кабелей | 4 Разъем питания 13 | 900 мм |
| 5 (BP2) Отсеки 0, 1 | Левая стенка для кабелей | 5 Разъем PCIe 13A | 850 мм |
| 6 (BP2) Отсеки 2, 3 | Левая стенка для кабелей | 6 Разъем PCIe 13B | 850 мм |
Конфигурация с передними объединительными панелями M.2
Сведения о прокладке кабелей передней объединительной панели M.2 см. в разделе Прокладка кабелей передней объединительной панели загрузки M.2 и платы контроллера.
 | |||
| От (объединительная панель E3.S) | Стенка для кабелей | К (процессорная плата) | Длина кабеля |
| 1 (BP1) Разъем питания | Правая стенка для кабелей | 1 Разъем питания 9 | 900 мм |
| 2 (BP1) Отсеки 0, 1 | Правая стенка для кабелей | 2 Разъем PCIe 9A | 850 мм |
| 3 (BP1) Отсеки 2, 3 | Правая стенка для кабелей | 3 Разъем PCIe 9B | 850 мм |
