Seguire le istruzioni riportate in questa sezione per informazioni su come eseguire l'instradamento dei cavi per i backplane dell'unità E3.S.
A seconda della configurazione, consultare la sezione corrispondente per l'instradamento dei cavi del backplane dell'unità E3.S:

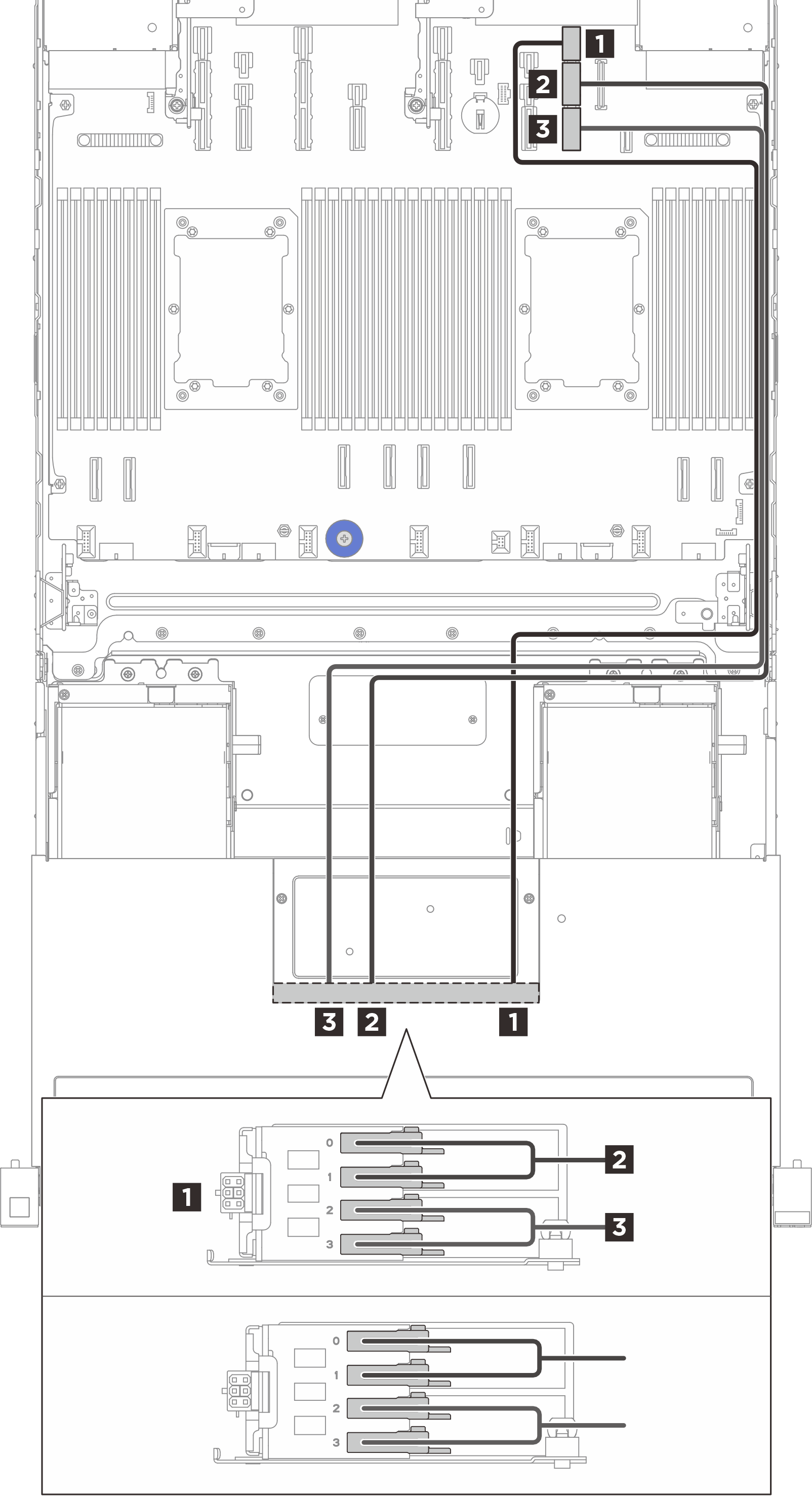

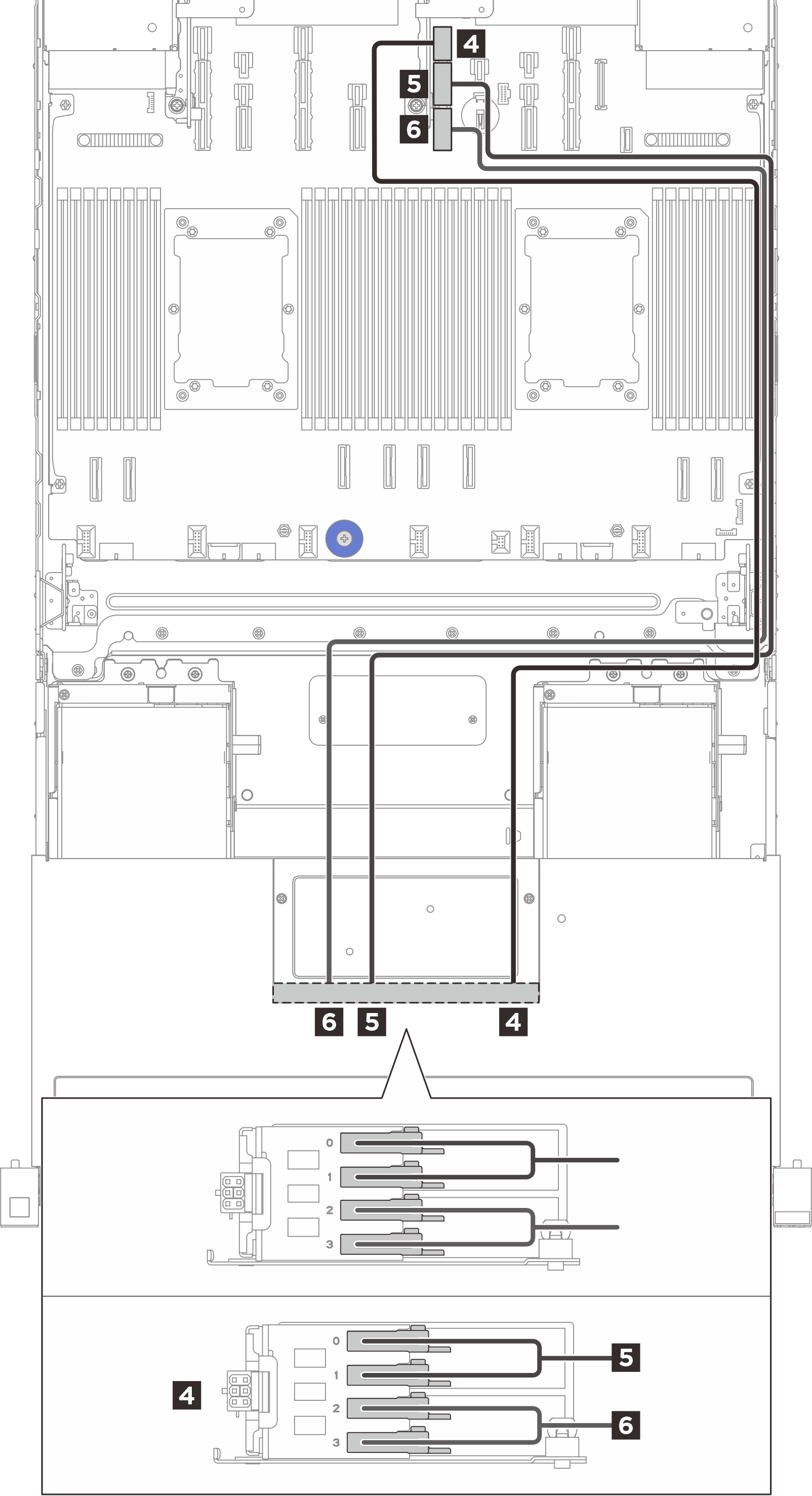

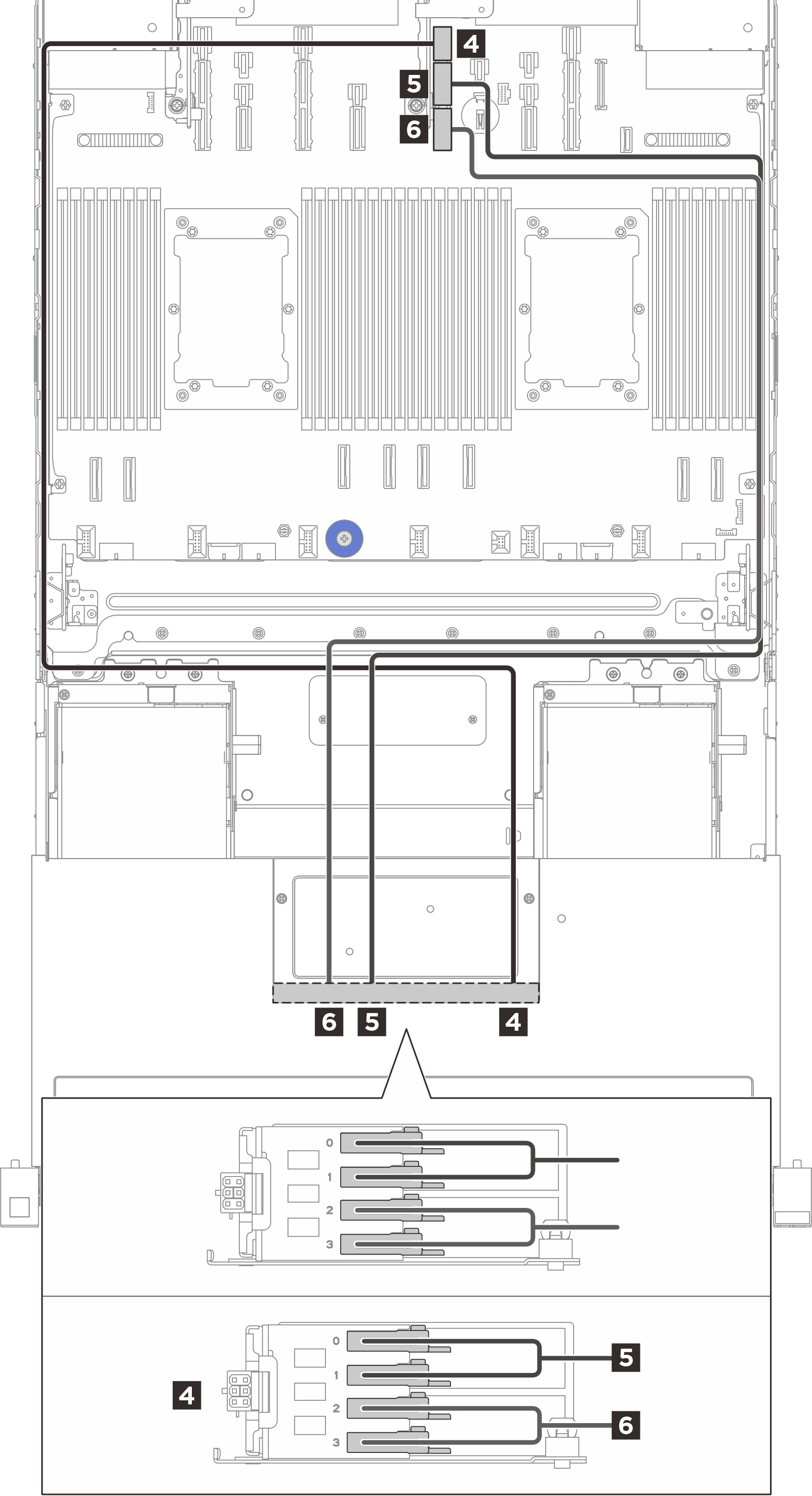

| Backplane 1 | Backplane 2 |
| |
| Da (backplane E3.S) | Parete dei cavi | A (scheda del processore) | Lunghezza del cavo |
| 1 (BP1) Connettore di alimentazione | Parete dei cavi sinistra | 1 Connettore di alimentazione 9 | 1.200 mm |
| 2 (BP1) Vano 0, 1 | Parete dei cavi destra | 2 Connettore PCIe 9A | 850 mm |
| 3 (BP1) Vano 2, 3 | Parete dei cavi destra | 3 Connettore PCIe 9B | 850 mm |
| 4 (BP2) Connettore di alimentazione | Parete dei cavi sinistra | 4 Connettore di alimentazione 11 | 1.200 mm |
| 5 (BP2) Vano 0, 1 | Parete dei cavi destra | 5 Connettore PCIe 11A | 850 mm |
| 6 (BP2) Vano 2, 3 | Parete dei cavi destra | 6 Connettore PCIe 11B | 850 mm |

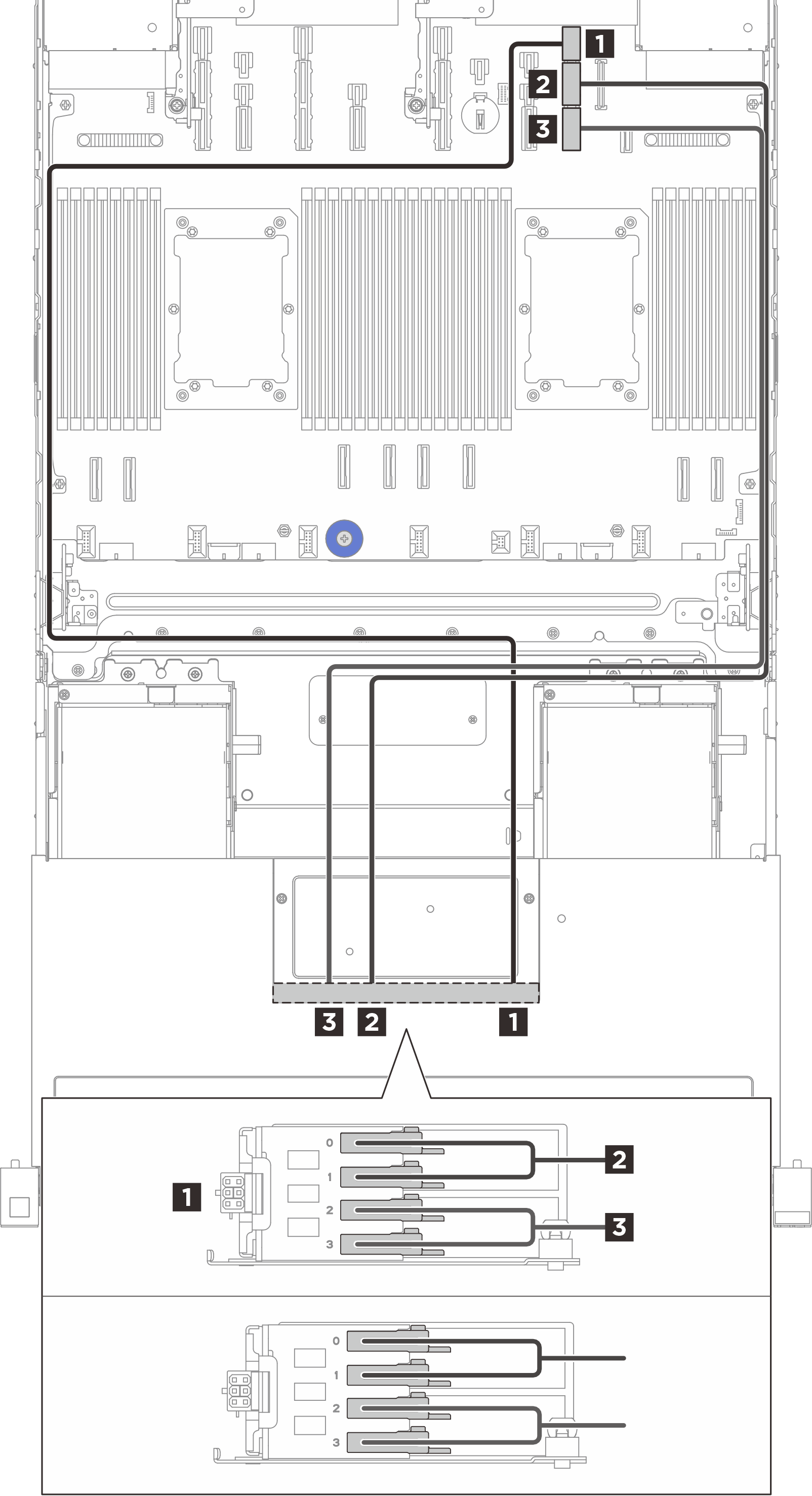

| Backplane 1 | Backplane 2 |
| |
| Da (backplane E3.S) | Parete dei cavi | A (scheda del processore) | Lunghezza del cavo |
| 1 (BP1) Connettore di alimentazione | Parete dei cavi destra | 1 Connettore di alimentazione 9 | 900 mm |
| 2 (BP1) Vano 0, 1 | Parete dei cavi destra | 2 Connettore PCIe 9A | 850 mm |
| 3 (BP1) Vano 2, 3 | Parete dei cavi destra | 3 Connettore PCIe 9B | 850 mm |
| 4 (BP2) Connettore di alimentazione | Parete dei cavi destra | 4 Connettore di alimentazione 11 | 900 mm |
| 5 (BP2) Vano 0, 1 | Parete dei cavi destra | 5 Connettore PCIe 11A | 850 mm |
| 6 (BP2) Vano 2, 3 | Parete dei cavi destra | 6 Connettore PCIe 11B | 850 mm |
|

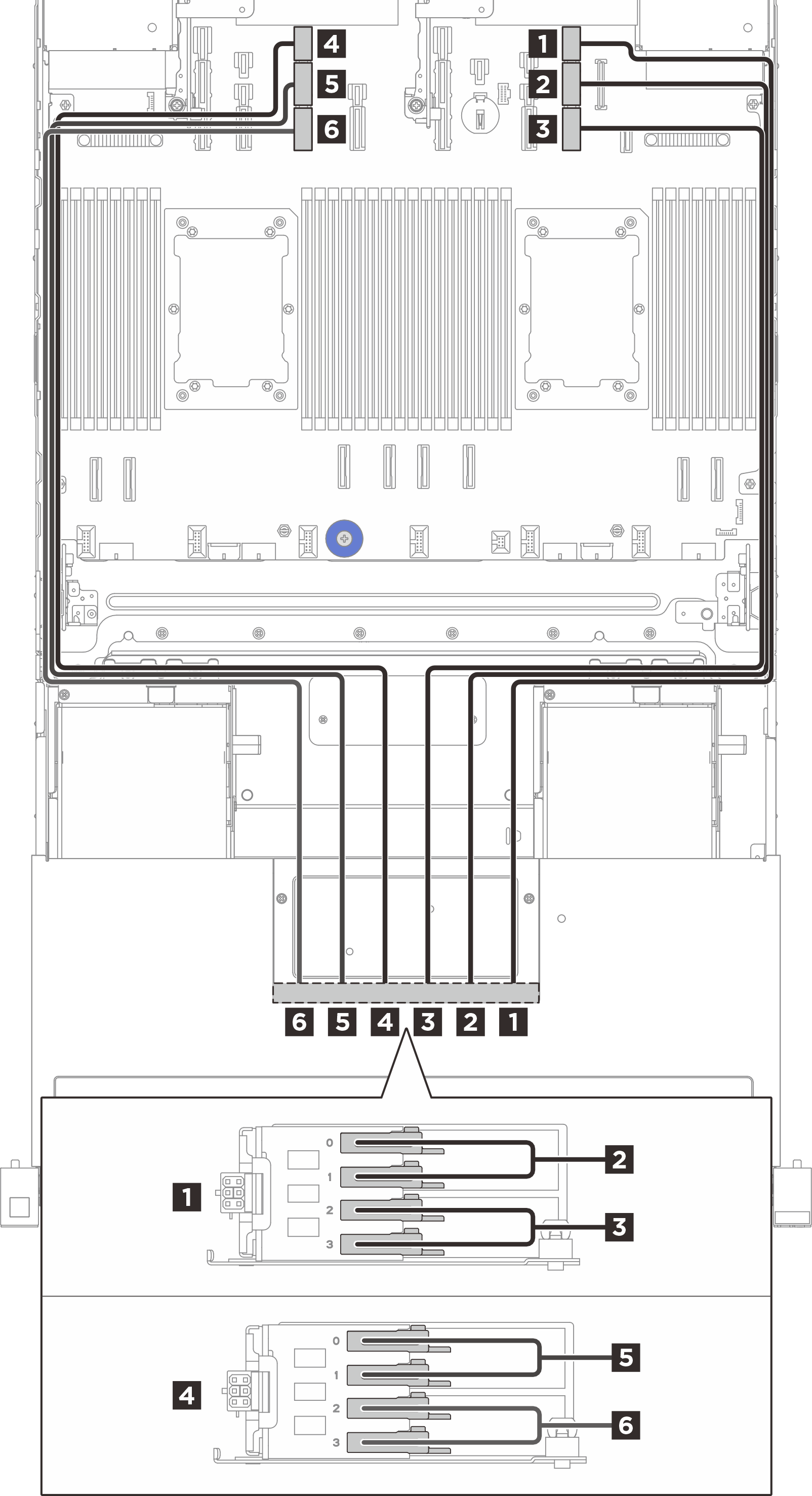

| Da (backplane E3.S) | Parete dei cavi | A (scheda del processore) | Lunghezza del cavo |
| 1 (BP1) Connettore di alimentazione | Parete dei cavi destra | 1 Connettore di alimentazione 9 | 900 mm |
| 2 (BP1) Vano 0, 1 | Parete dei cavi destra | 2 Connettore PCIe 9A | 850 mm |
| 3 (BP1) Vano 2, 3 | Parete dei cavi destra | 3 Connettore PCIe 9B | 850 mm |
| 4 (BP2) Connettore di alimentazione | Parete dei cavi sinistra | 4 Connettore di alimentazione 13 | 900 mm |
| 5 (BP2) Vano 0, 1 | Parete dei cavi sinistra | 5 Connettore PCIe 13A | 850 mm |
| 6 (BP2) Vano 2, 3 | Parete dei cavi sinistra | 6 Connettore PCIe 13B | 850 mm |
|

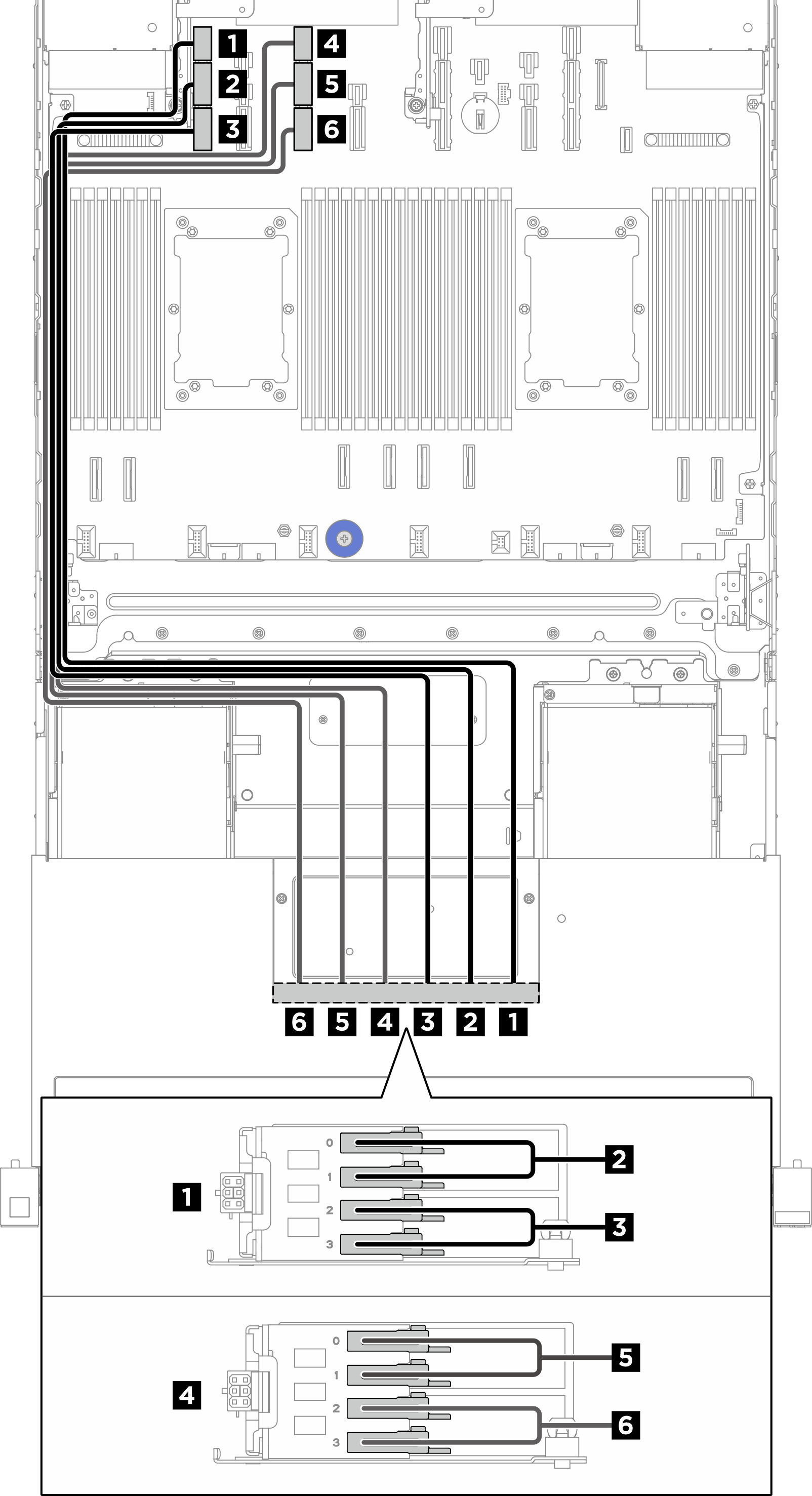

| Da (backplane E3.S) | Parete dei cavi | A (scheda del processore) | Lunghezza del cavo |
| 1 (BP1) Connettore di alimentazione | Parete dei cavi sinistra | 1 Connettore di alimentazione 15 | 900 mm |
| 2 (BP1) Vano 0, 1 | Parete dei cavi sinistra | 2 Connettore PCIe 15A | 850 mm |
| 3 (BP1) Vano 2, 3 | Parete dei cavi sinistra | 3 Connettore PCIe 15B | 850 mm |
| 4 (BP2) Connettore di alimentazione | Parete dei cavi sinistra | 4 Connettore di alimentazione 13 | 900 mm |
| 5 (BP2) Vano 0, 1 | Parete dei cavi sinistra | 5 Connettore PCIe 13A | 850 mm |
| 6 (BP2) Vano 2, 3 | Parete dei cavi sinistra | 6 Connettore PCIe 13B | 850 mm |
Per l'instradamento dei cavi del backplane M.2 anteriore, vedere Instradamento dei cavi del backplane di avvio e della scheda controller M.2 anteriore.
|

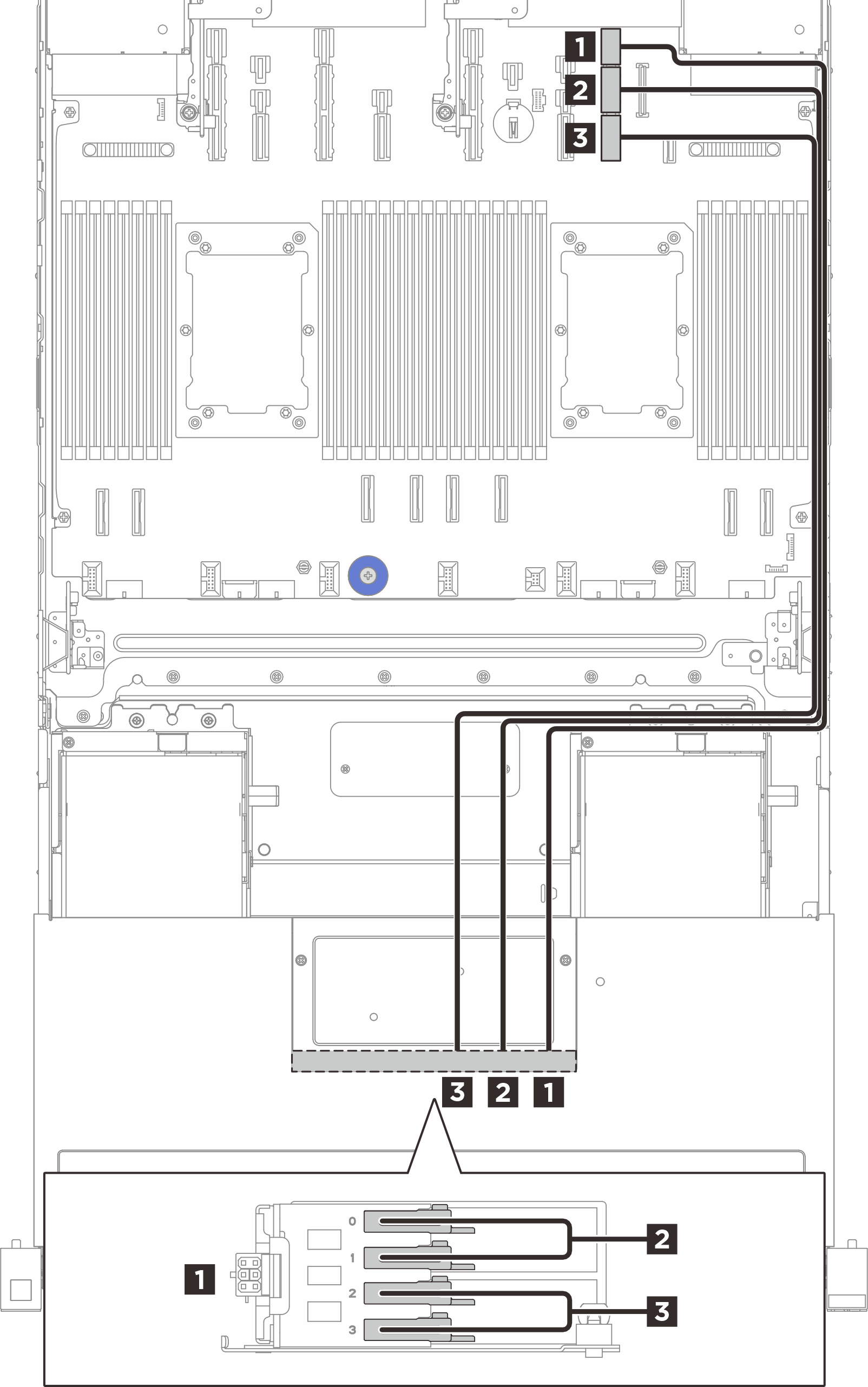

| Da (backplane E3.S) | Parete dei cavi | A (scheda del processore) | Lunghezza del cavo |
| 1 (BP1) Connettore di alimentazione | Parete dei cavi destra | 1 Connettore di alimentazione 9 | 900 mm |
| 2 (BP1) Vano 0, 1 | Parete dei cavi destra | 2 Connettore PCIe 9A | 850 mm |
| 3 (BP1) Vano 2, 3 | Parete dei cavi destra | 3 Connettore PCIe 9B | 850 mm |
