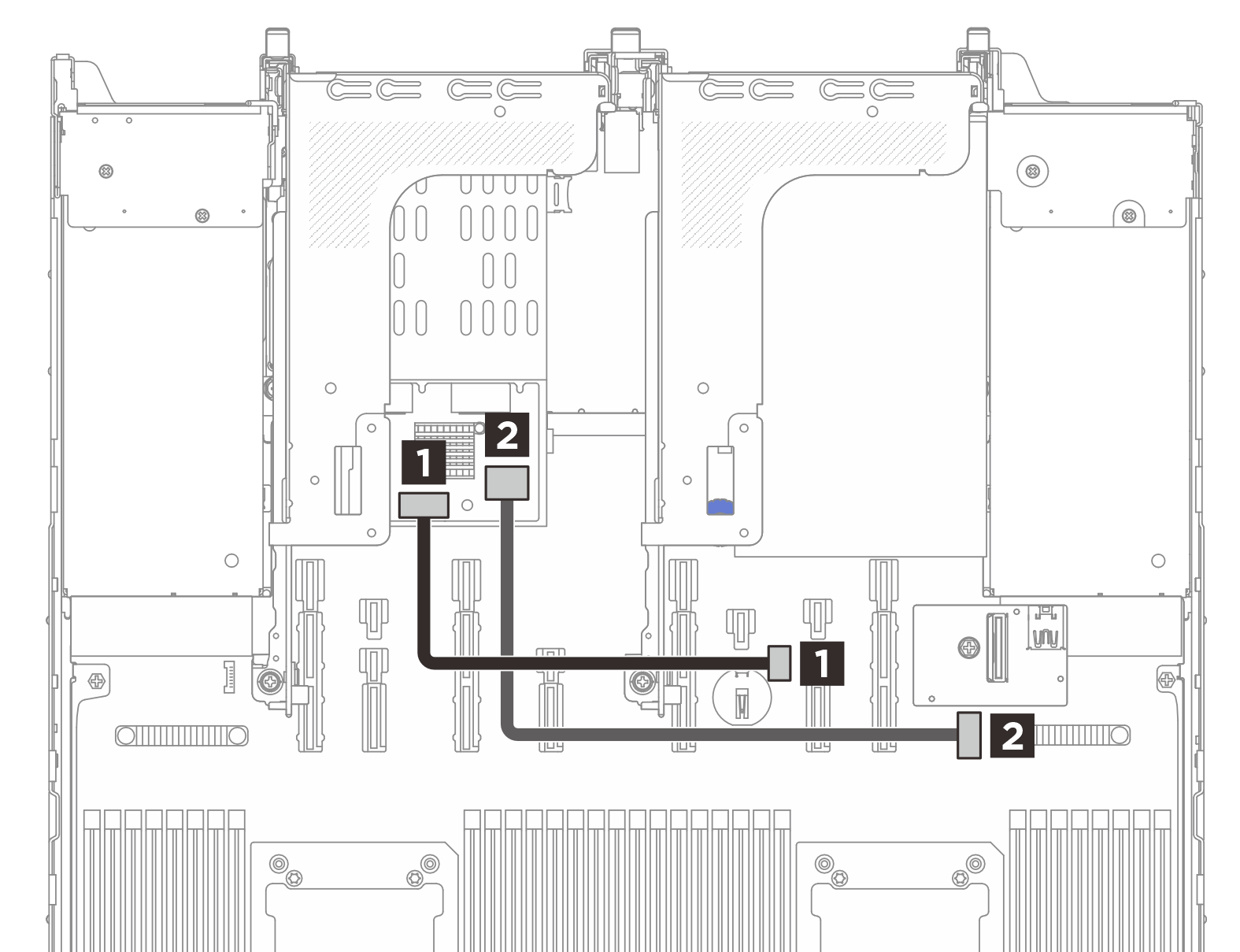

Instradamento dei cavi del backplane M.2 posteriore
Seguire le istruzioni riportate in questa sezione per informazioni su come eseguire l'instradamento dei cavi per il backplane M.2 posteriore.

Da (backplane M.2 posteriore) | A (scheda del processore) | Lunghezza del cavo |
---|---|---|
1 Connettore di alimentazione | 1 Connettore di alimentazione M.2 | 320 mm |
2 Connettore di segnale | 2 Connettore di segnale backplane M.2 | 310 mm |
