Instradamento dei cavi dell'adattatore InfiniBand ConnectX-8
Seguire le istruzioni riportate in questa sezione per informazioni su come eseguire l'instradamento dei cavi aux degli adattatori InfiniBand ConnectX-8.
A seconda della configurazione, consultare la sezione corrispondente per l'instradamento dei cavi aux dell'adattatore ConnectX-8:

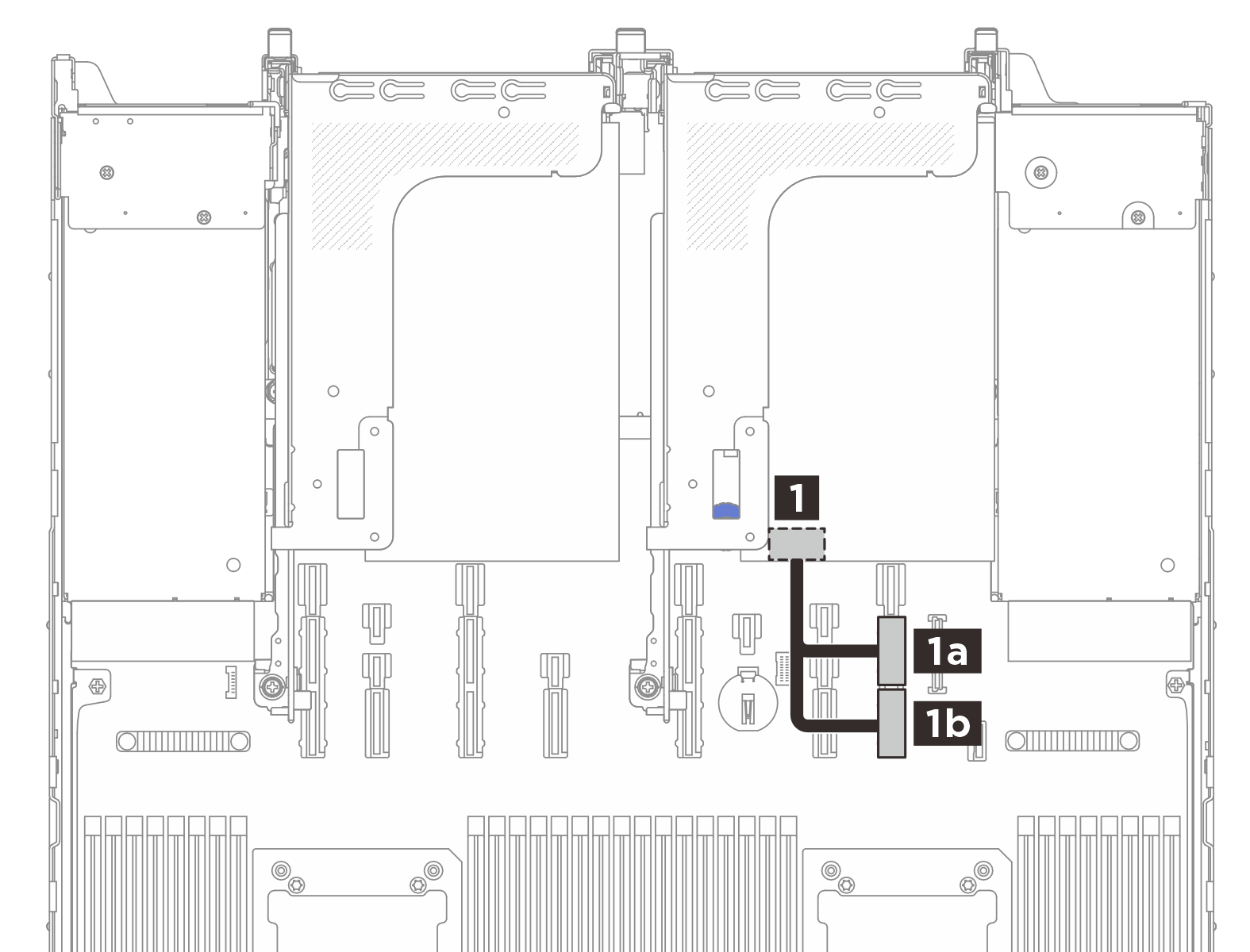

Un adattatore ConnectX-8 con un processore installato
 | ||
| Da | A (scheda del processore) | Lunghezza del cavo |
| 1 Adattatore ConnectX sull'assieme verticale 2 | 1a Connettore PCIe 9A | 300 mm |
| 1b Connettore PCIe 9B | ||

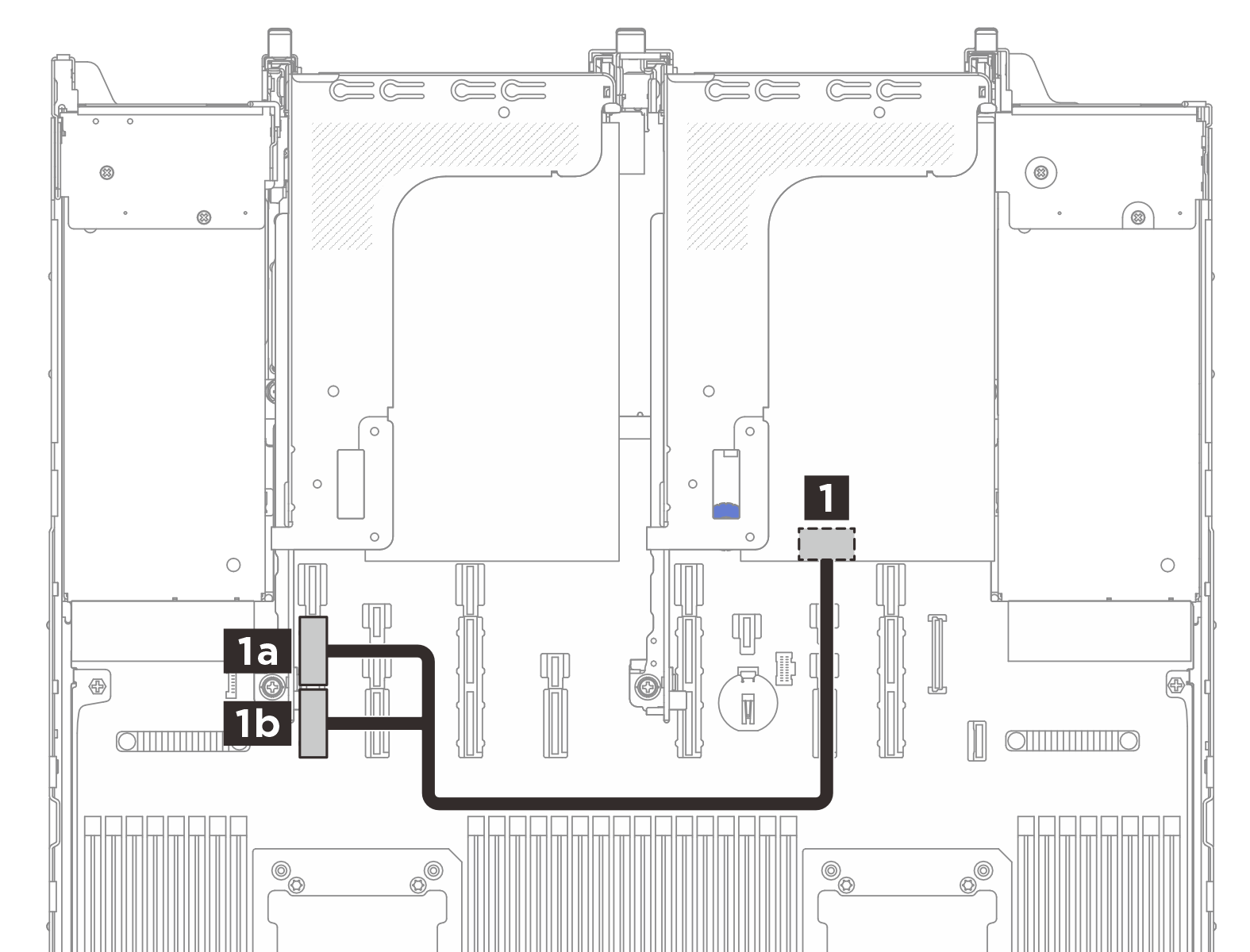

Un adattatore ConnectX-8 con due processori installati
 | ||
| Da | A (scheda del processore) | Lunghezza del cavo |
| 1 Adattatore ConnectX sull'assieme verticale 2 | 1a Connettore PCIe 15A | 300 mm |
| 1b Connettore PCIe 15B | ||

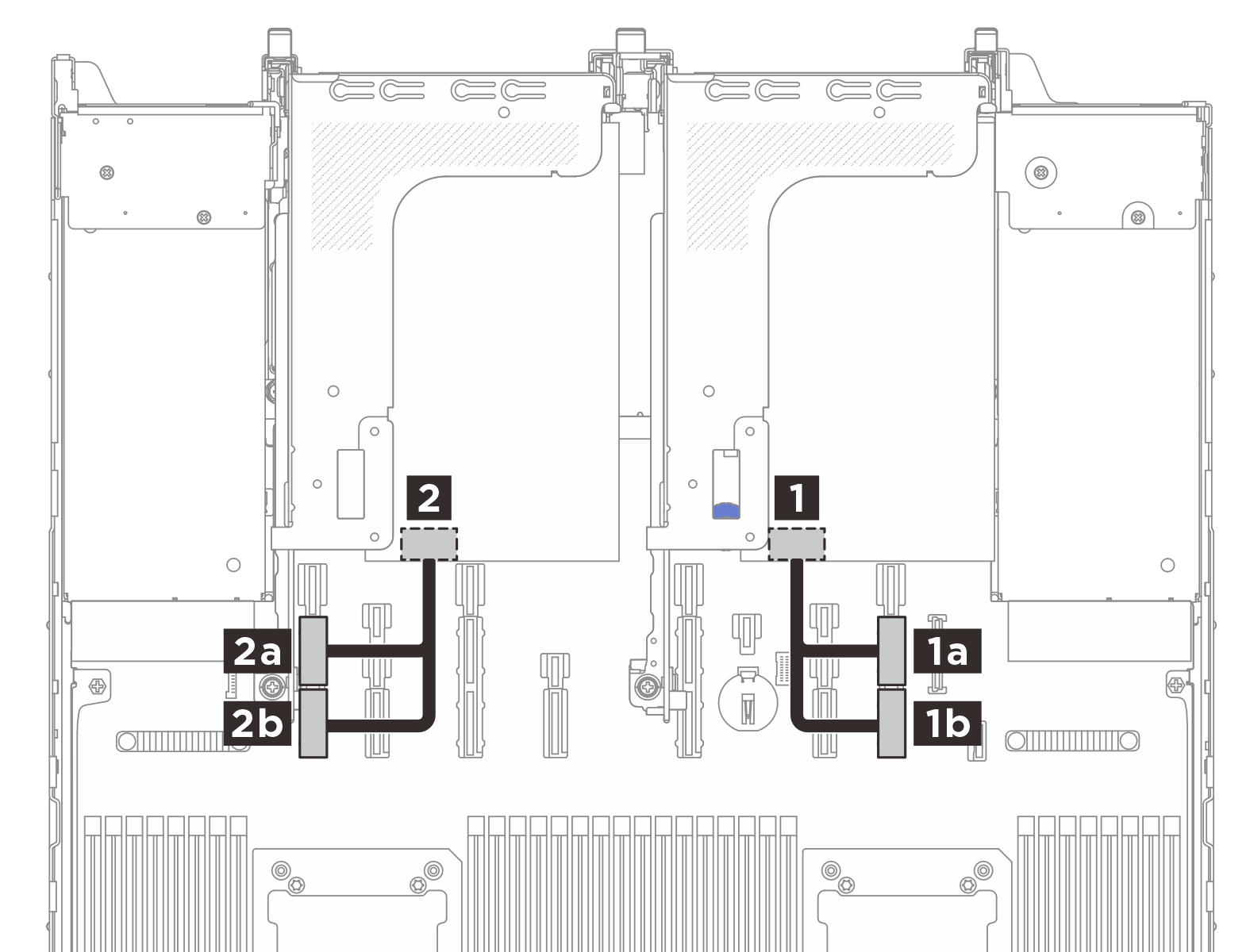

Due adattatori ConnectX-8 con due processori installati
 | ||
| Da | A (scheda del processore) | Lunghezza del cavo |
| 1 Adattatore ConnectX sull'assieme verticale 2 | 1a Connettore PCIe 9A | 300 mm |
| 1b Connettore PCIe 9B | ||
| 2 Adattatore ConnectX sull'assieme verticale 3 | 2a Connettore PCIe 15A | 300 mm |
| 2b Connettore PCIe 15B | ||
