ConnectX-8 InfiniBand 어댑터 케이블 배선
이 섹션의 지침에 따라 ConnectX-8 InfiniBand 어댑터의 보조 케이블에 대한 케이블 배선 방법을 알아보십시오.
구성에 따라 ConnectX-8 어댑터 보조 케이블 배선에 대한 해당 섹션을 참조하십시오.

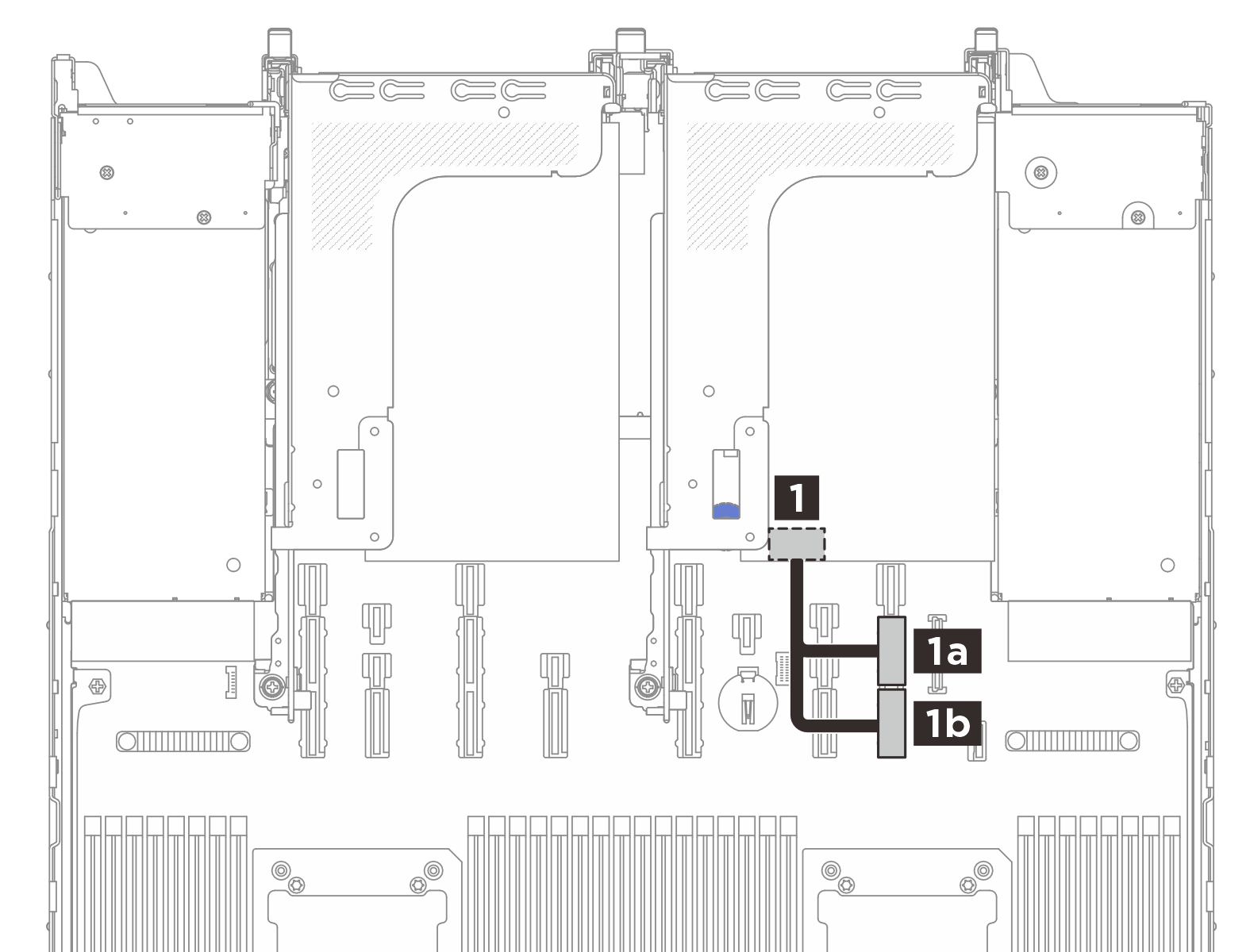

프로세서 1개가 설치된 ConnectX-8 어댑터 1개
 | ||
| 시작 | 끝(프로세서 보드) | 케이블 길이 |
| 1 라이저 어셈블리 2의 ConnectX 어댑터 | 1a PCIe 커넥터 9A | 300mm |
| 1b PCIe 커넥터 9B | ||

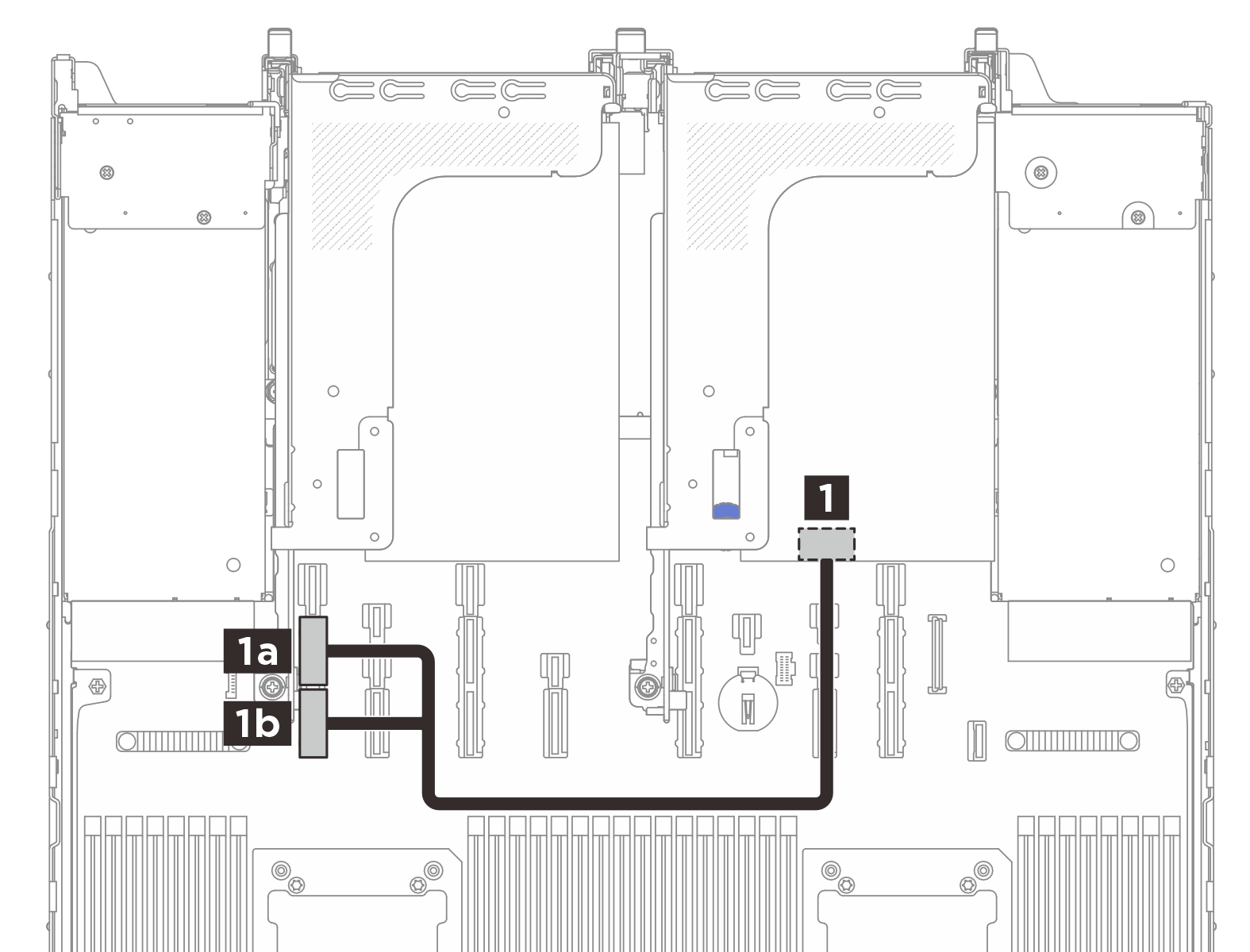

2개의 프로세서가 설치된 ConnectX-8 어댑터 1개
 | ||
| 시작 | 끝(프로세서 보드) | 케이블 길이 |
| 1 라이저 어셈블리 2의 ConnectX 어댑터 | 1a PCIe 커넥터 15A | 300mm |
| 1b PCIe 커넥터 15B | ||

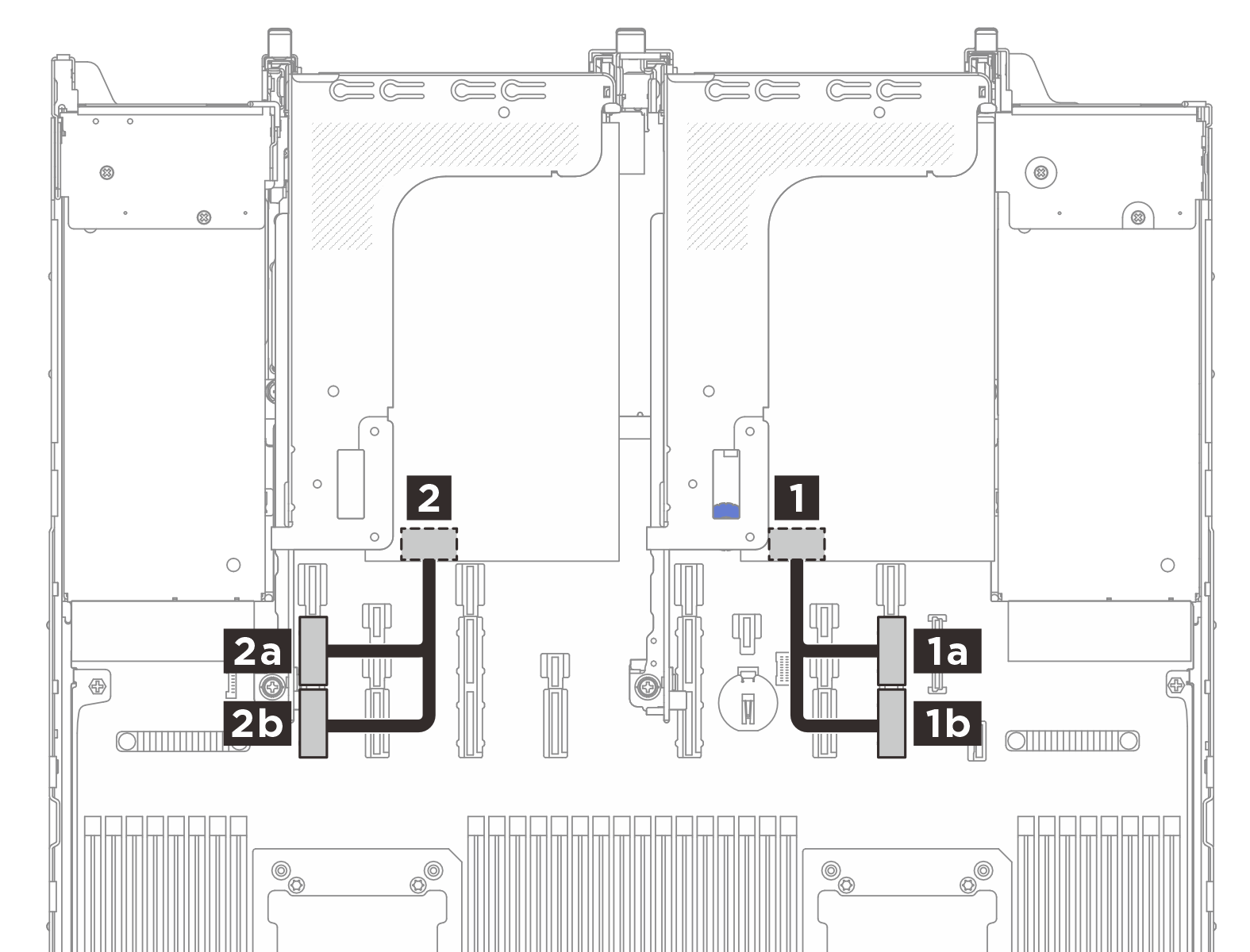

2개의 프로세서가 설치된 ConnectX-8 어댑터 2개
 | ||
| 시작 | 끝(프로세서 보드) | 케이블 길이 |
| 1 라이저 어셈블리 2의 ConnectX 어댑터 | 1a PCIe 커넥터 9A | 300mm |
| 1b PCIe 커넥터 9B | ||
| 2 라이저 어셈블리 3의 ConnectX 어댑터 | 2a PCIe 커넥터 15A | 300mm |
| 2b PCIe 커넥터 15B | ||
