ConnectX-8 InfiniBand アダプターのケーブル配線
ConnectX-8 InfiniBand アダプターの AUX ケーブルの配線方法については、このセクションの手順に従ってください。
構成に応じて、ConnectX-8 アダプターの補助ケーブルの配線について、該当セクションを参照してください。

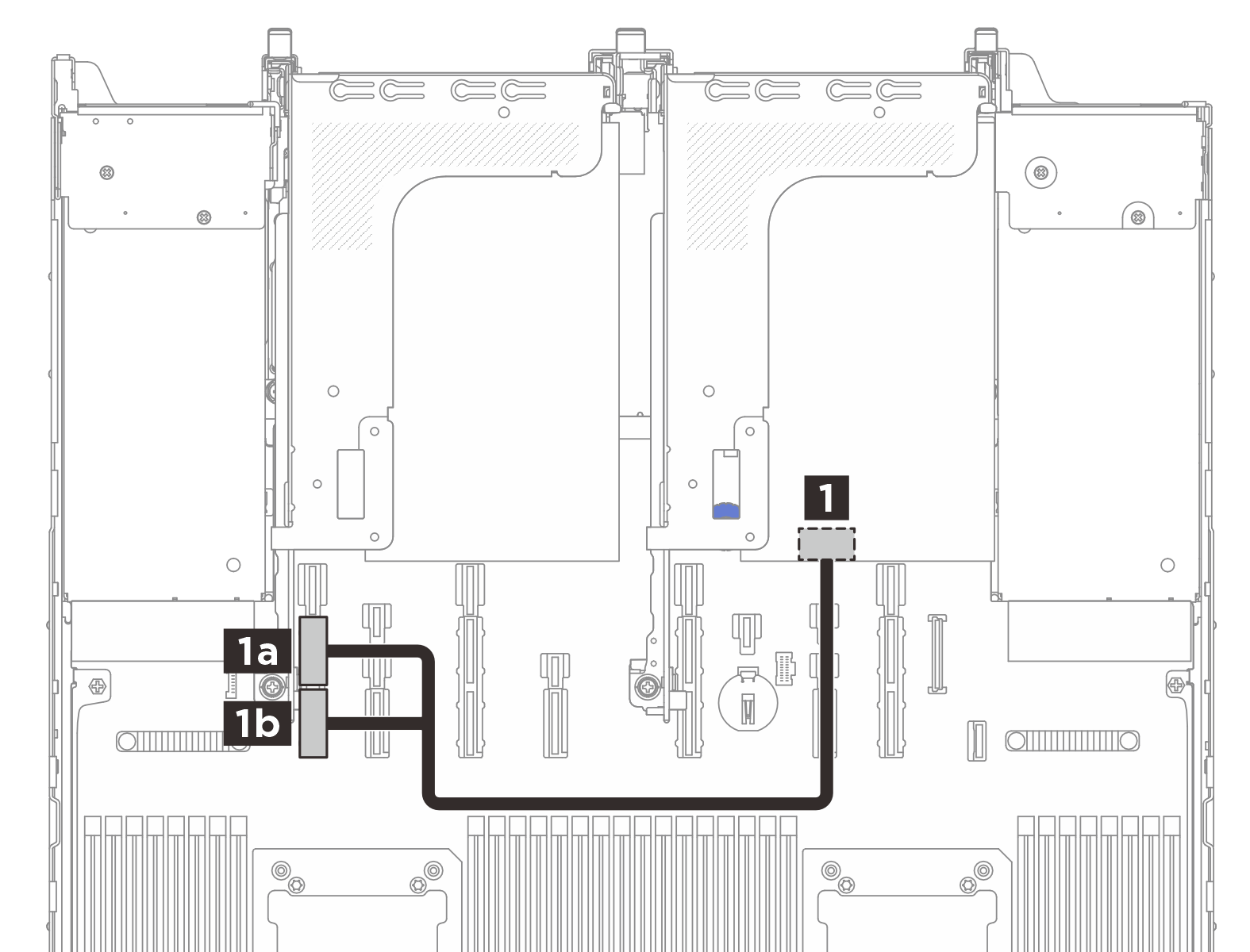

1 個の ConnectX-8 アダプター (プロセッサー 1 個の場合)
![]() | ||
始点 | 終点 (プロセッサー・ボード) | ケーブルの長さ |
1 ライザー・アセンブリー 2 上の ConnectX アダプター | 1a PCIe コネクター 9A | 300 mm |
1b PCIe コネクター 9B |
1 個の ConnectX-8 アダプター (プロセッサー 2 個の場合)
![]() | ||
始点 | 終点 (プロセッサー・ボード) | ケーブルの長さ |
1 ライザー・アセンブリー 2 上の ConnectX アダプター | 1a PCIe コネクター 15A | 300 mm |
1b PCIe コネクター 15B |
2 個の ConnectX-8 アダプター (プロセッサー 2 個の場合)
![]() | ||
始点 | 終点 (プロセッサー・ボード) | ケーブルの長さ |
1 ライザー・アセンブリー 2 上の ConnectX アダプター | 1a PCIe コネクター 9A | 300 mm |
1b PCIe コネクター 9B | ||
2 ライザー・アセンブリー 3 上の ConnectX アダプター | 2a PCIe コネクター 15A | 300 mm |
2b PCIe コネクター 15B |
