内部 M.2 バックプレーンのケーブル配線
内部 M.2 バックプレーンのケーブル配線の方法については、このセクションの手順に従ってください。
 | ||

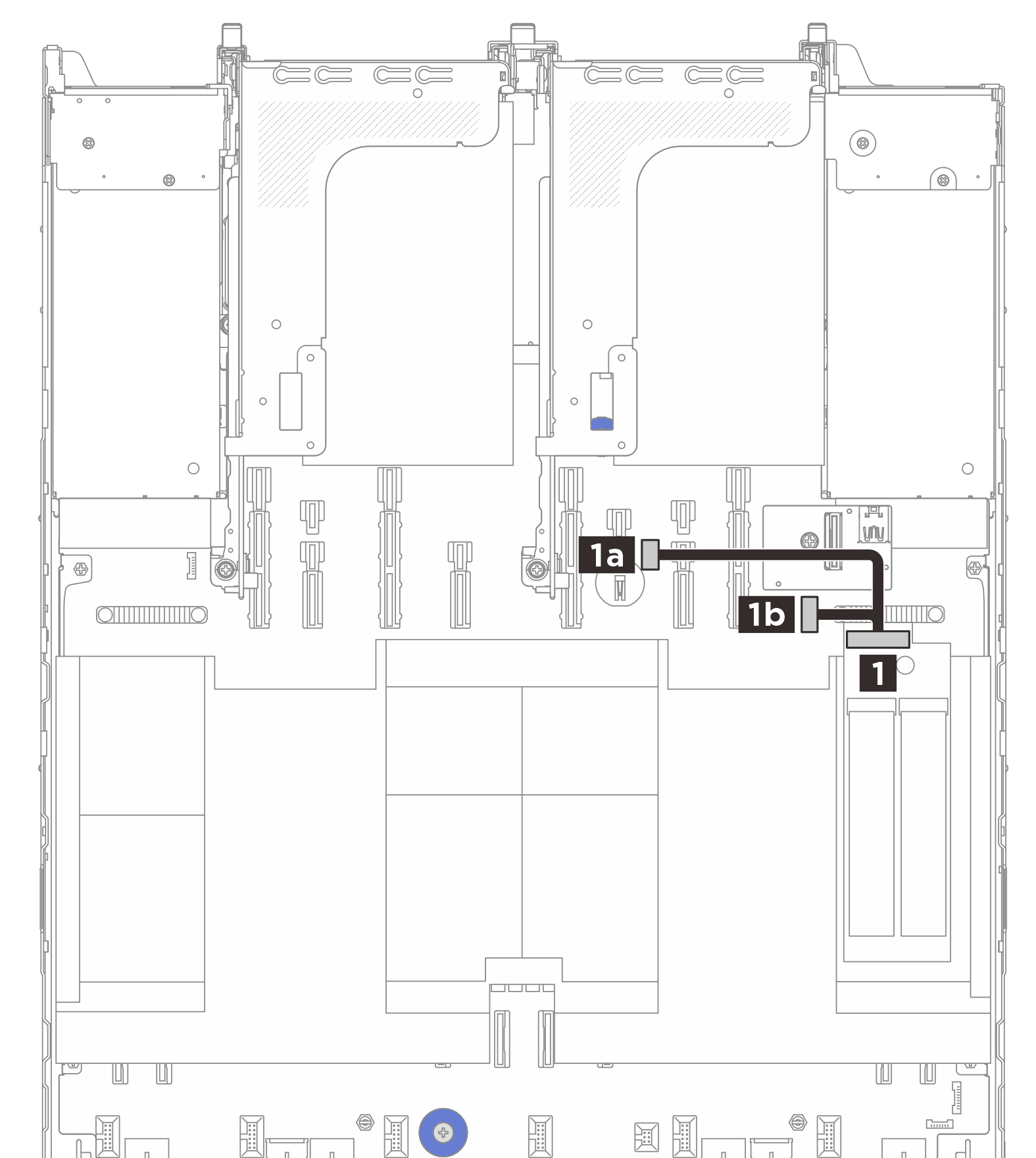

| 始点 (背面 M.2 バックプレーン) | 終点 (プロセッサー・ボード) | ケーブルの長さ |
| 1 内部 M.2 バックプレーン・コネクター | 1a M.2 電源コネクター | 400/400 mm |
| 1b M.2 バックプレーン信号コネクター | ||
