Roteamento de cabos do backplane M.2 interno
Siga as instruções nesta seção para aprender a fazer o roteamento de cabos do backplane M.2 interno.
![]() | ||

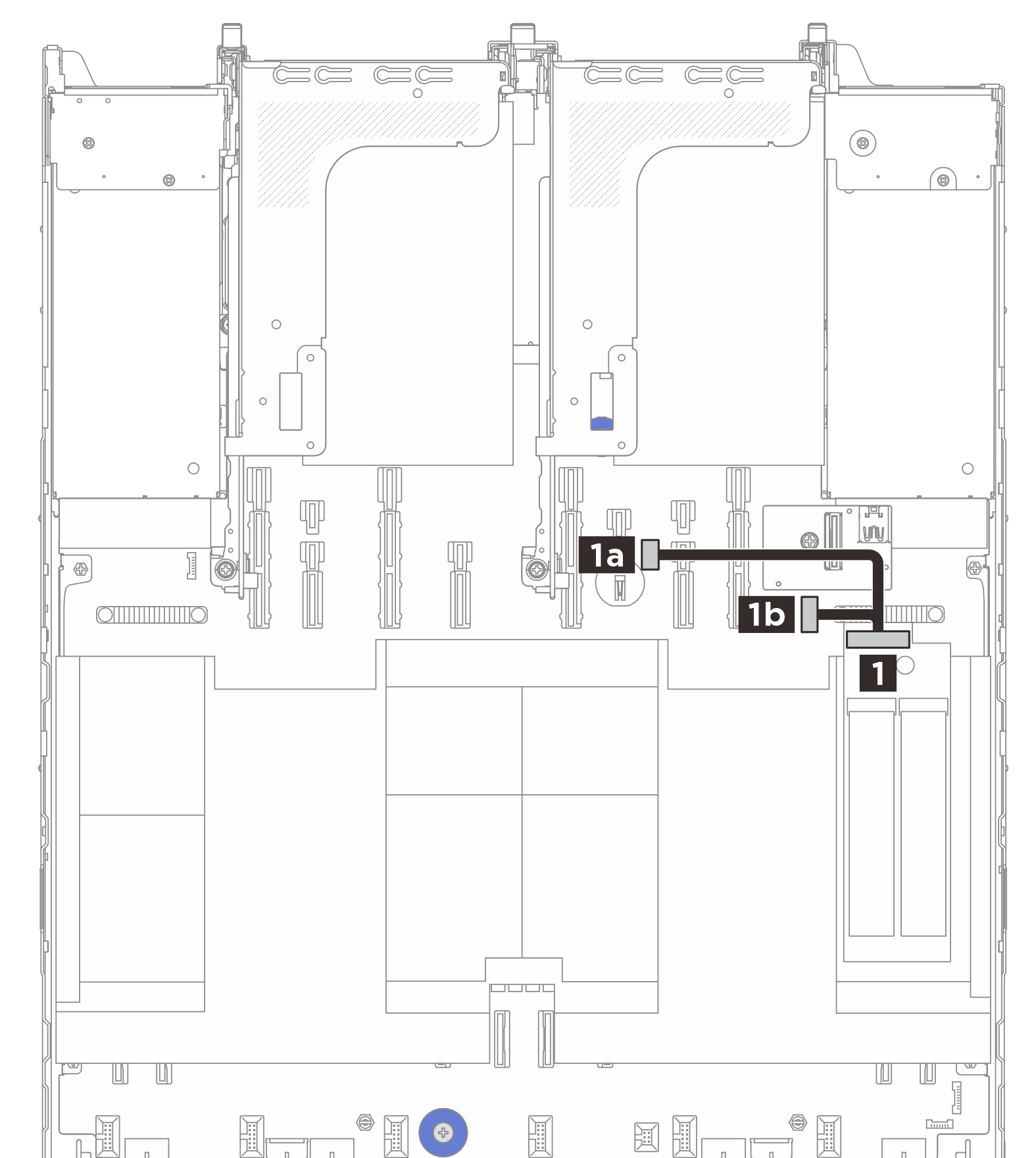

Do (backplane M.2 traseiro) | Para (placa do processador) | Comprimento do cabo |
1 Conector do backplane M.2 interno | 1a Conector de energia M.2 | 400/400 mm |
1b Conector de sinal do backplane M.2 |
