Roteamento de cabos do módulo OCP

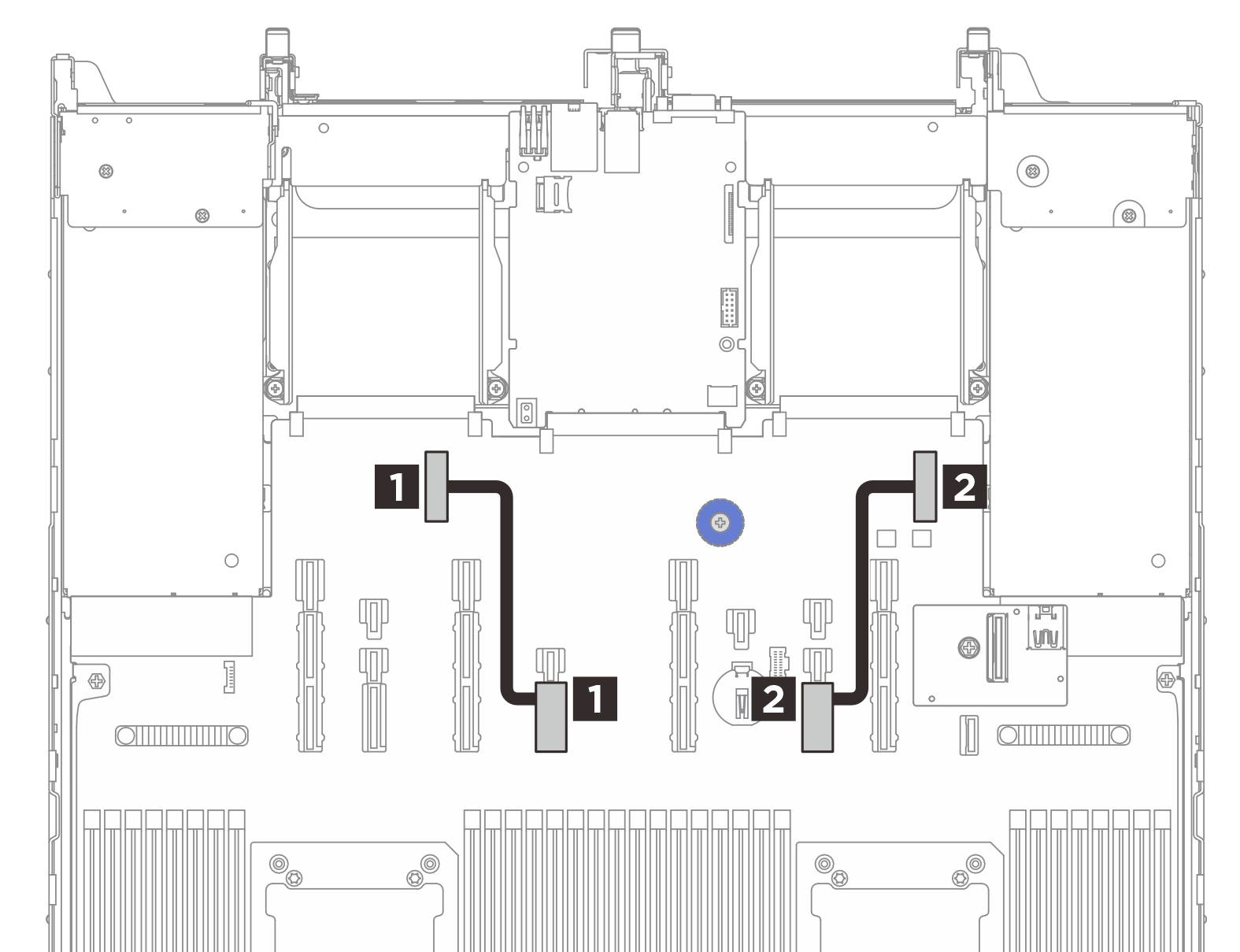

Siga as instruções nesta seção para aprender a fazer o roteamento de cabos para módulos OCP com conexão PCIe x16.
![]() | ||
Da (placa do processador) | Para (placa do processador) | Comprimento do cabo |
1 Conector de expansão OCP 2 | 1 Conector PCIe 12 | 160 mm |
2 Conector de expansão OCP 1 | 2 Conector PCIe 10 | 160 mm |
