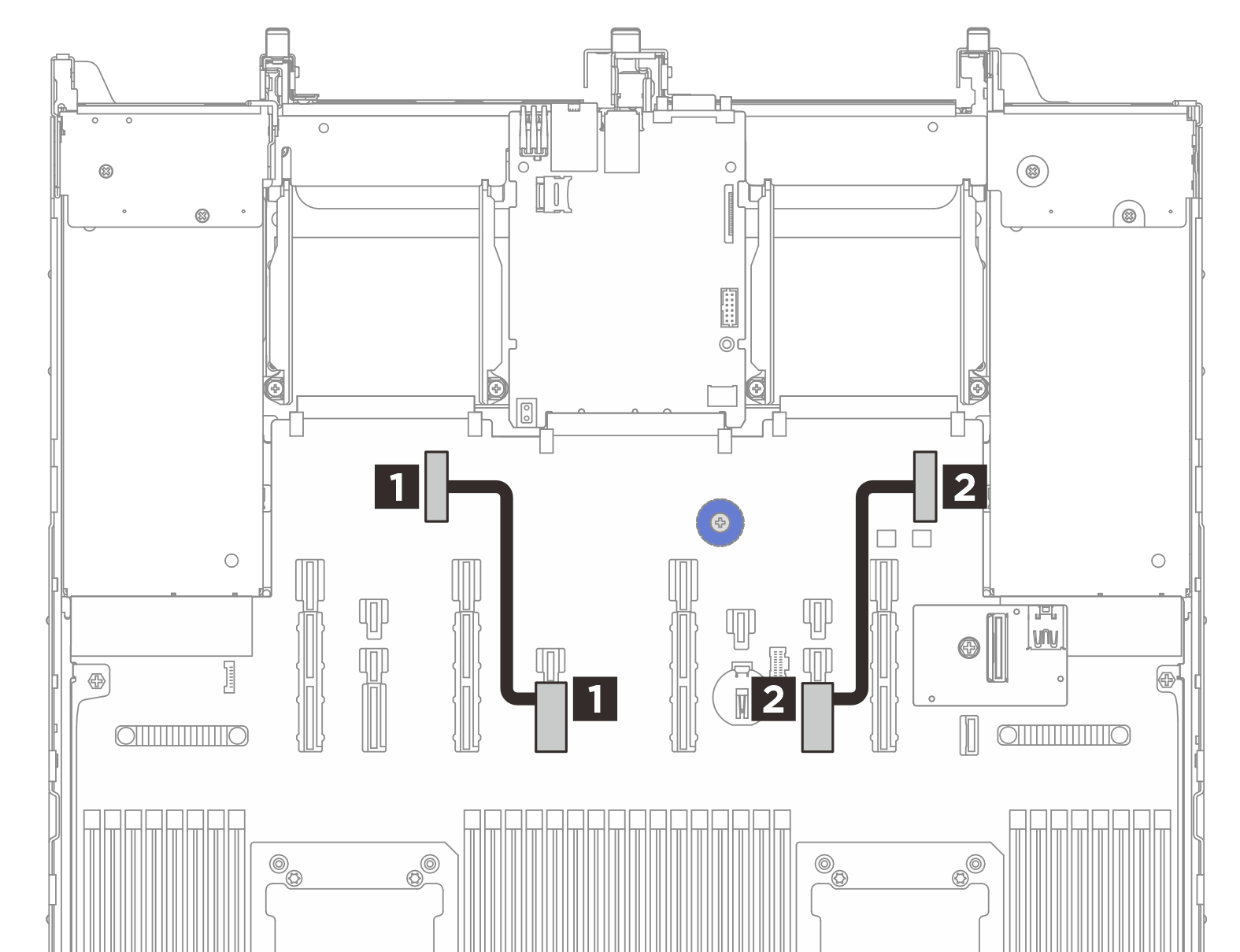

Instradamento dei cavi per il modulo OCP
Seguire le istruzioni riportate in questa sezione per informazioni su come eseguire l'instradamento dei cavi per i moduli OCP con connessione PCIe x16.
![]() | ||
Da (scheda del processore) | A (scheda del processore) | Lunghezza del cavo |
1 Connettore di espansione OCP 2 | 1 Connettore PCIe 12 | 160 mm |
2 Connettore di espansione OCP 1 | 2 Connettore PCIe 10 | 160 mm |
