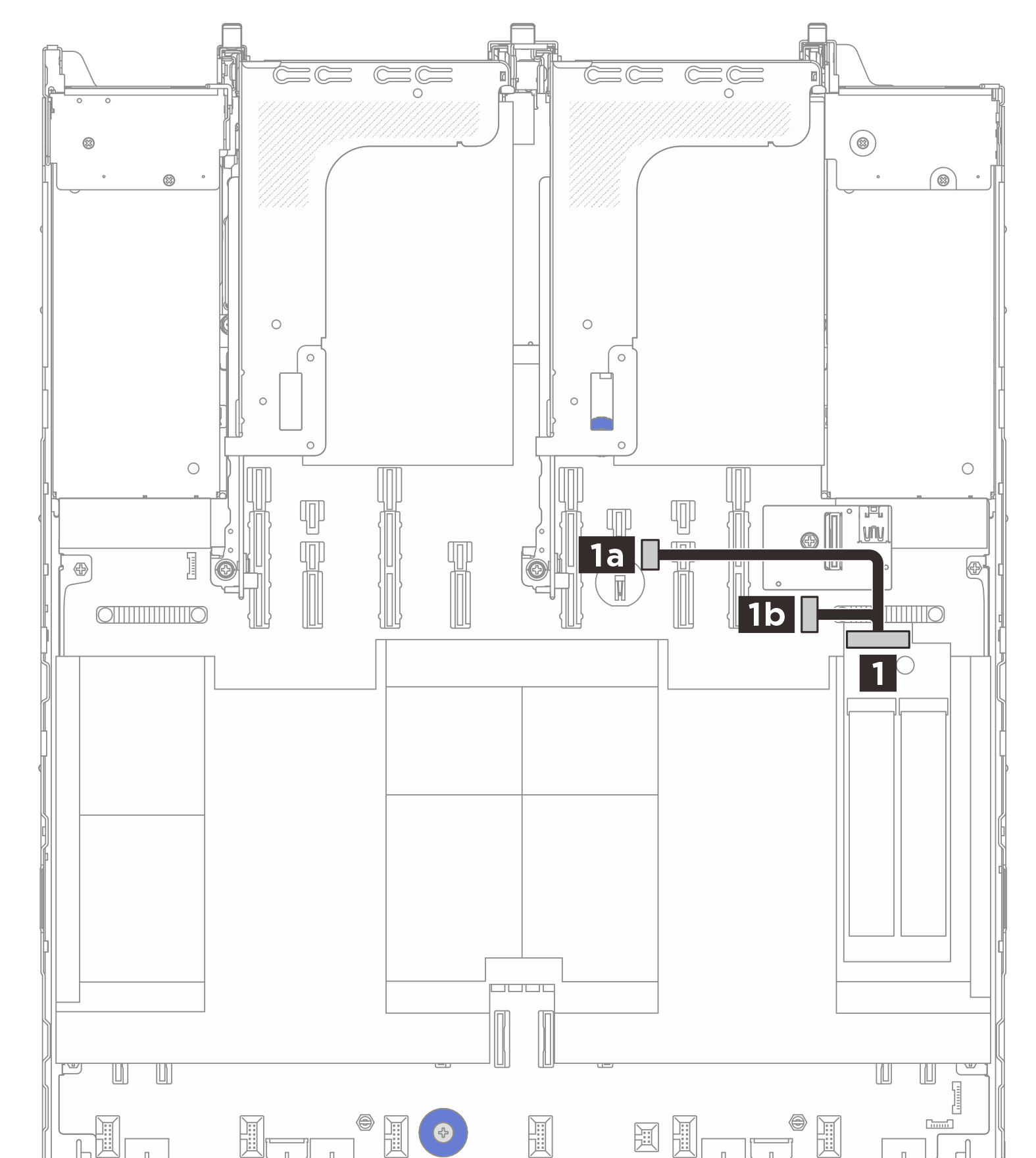

Instradamento dei cavi del backplane M.2 interno
Seguire le istruzioni riportate in questa sezione per informazioni su come eseguire l'instradamento dei cavi per il backplane M.2 interno.
![]() | ||
Da (backplane M.2 posteriore) | A (scheda del processore) | Lunghezza del cavo |
1 Connettore backplane M.2 interno | 1a Connettore di alimentazione M.2 | 400/400 mm |
1b Connettore di segnale backplane M.2 |
