Instradamento dei cavi per il backplane dell'unità da 2,5 pollici

Seguire le istruzioni riportate in questa sezione per informazioni su come eseguire l'instradamento dei cavi per il backplane dell'unità da 2,5 pollici.

Instradamento dei cavi per il backplane dell'unità da 2,5 pollici​

Collegare il cavo di alimentazione e i cavi di segnale al backplane dell'unità da 2,5 pollici in base alle sezioni corrispondenti:

Instradamento dei cavi di alimentazione per i backplane dell'unità da 2,5 pollici​

In base alla configurazione degli assiemi verticali anteriori, consultare la sezione corrispondente per l'instradamento dei cavi di alimentazione dell'unità da 2,5 pollici:

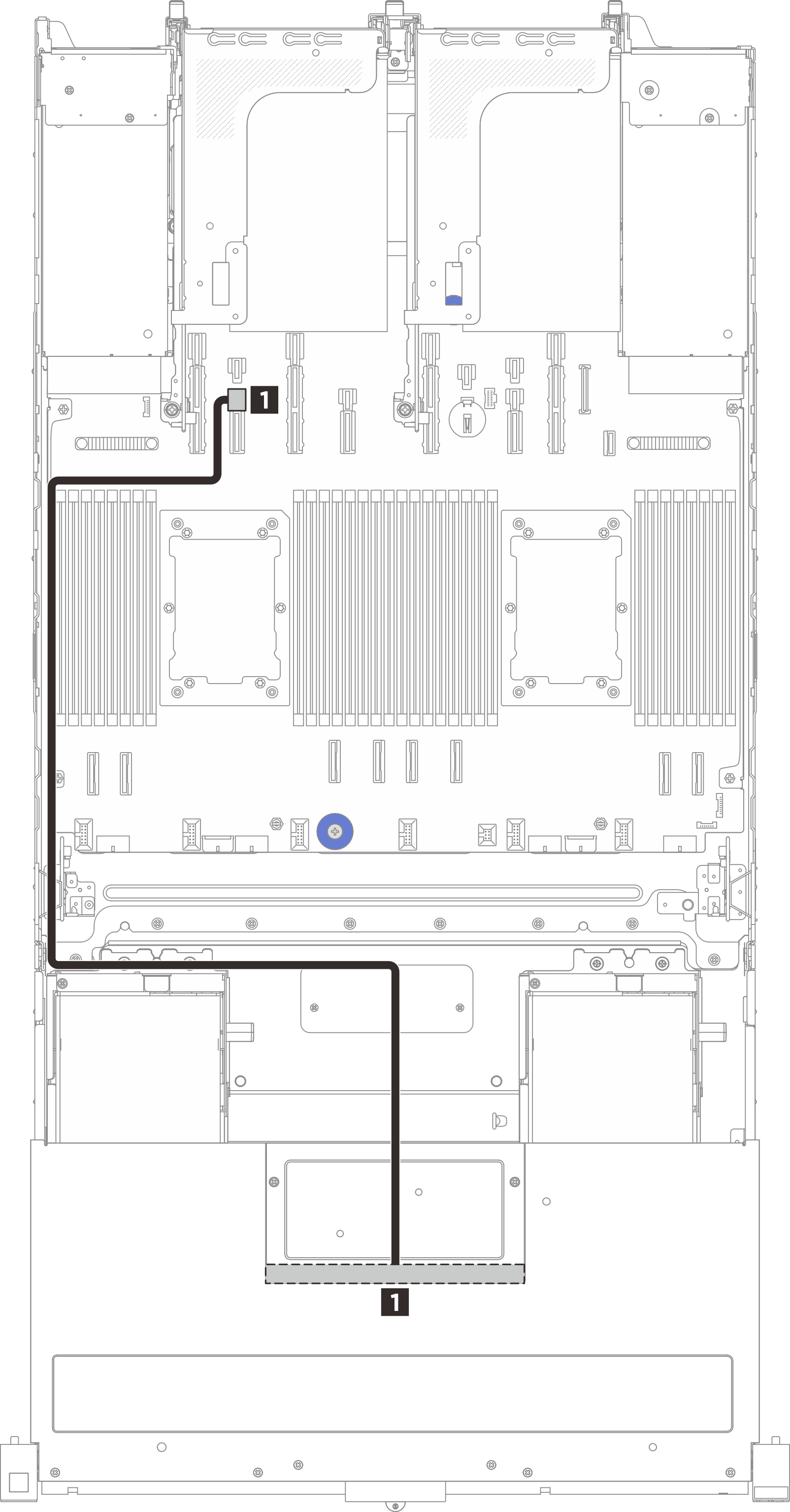

Configurazione x8/x8/x8/x8​



DaParete dei caviALunghezza del cavo
1 Connettore di alimentazione sul backplane dell'unità da 2,5 polliciParete dei cavi sinistra1 Connettore di alimentazione 14 sulla scheda del processore900 mm

Configurazione backplane x16/x16 + SAS/SATA​



DaParete dei caviALunghezza del cavo
1 Connettore di alimentazione sul backplane dell'unità da 2,5 polliciParete dei cavi sinistra1 Connettore di alimentazione 14 sulla scheda del processore900 mm

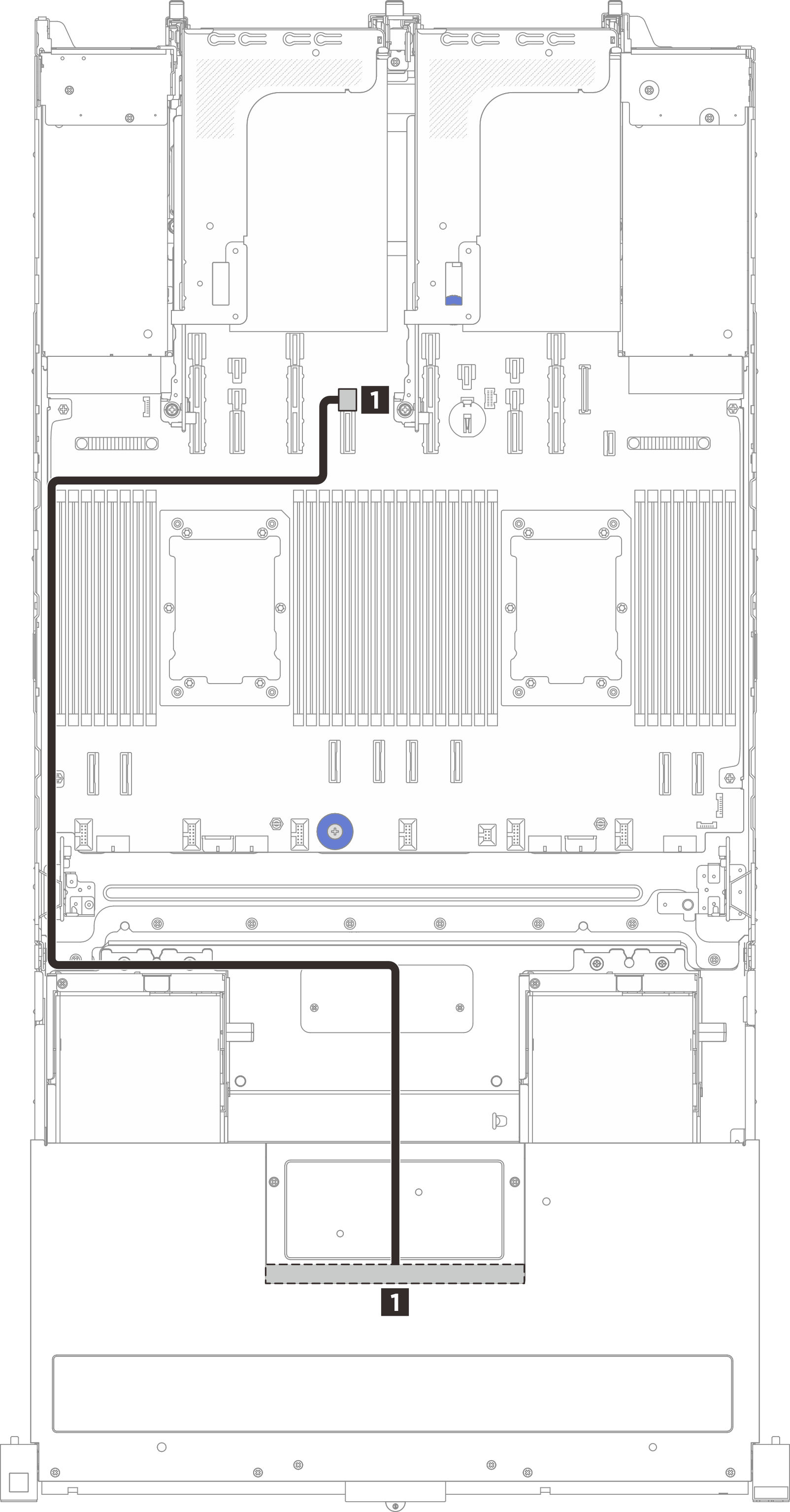

Configurazione backplane x16/x16 + NVMe/AnyBay​



DaParete dei caviALunghezza del cavo
1 Connettore di alimentazione sul backplane dell'unità da 2,5 polliciParete dei cavi sinistra1 Connettore di alimentazione 12 sulla scheda del processore900 mm

Instradamento dei cavi di segnale del backplane dell'unità da 2,5 pollici​

A seconda della configurazione, consultare la sezione corrispondente per l'instradamento dei cavi di segnale dell'unità da 2,5 pollici:

Da backplane SAS/SATA o AnyBay (a tre modalità) ad adattatore RAID SFF​



DaParete dei caviALunghezza del cavo
1 Connettore SAS sul backplane dell'unità da 2,5 polliciParete dei cavi sinistra1
  • Adattatore RAID Gen3: connettore C0C1
  • Adattatore RAID Gen4: connettore C0
1.020 mm

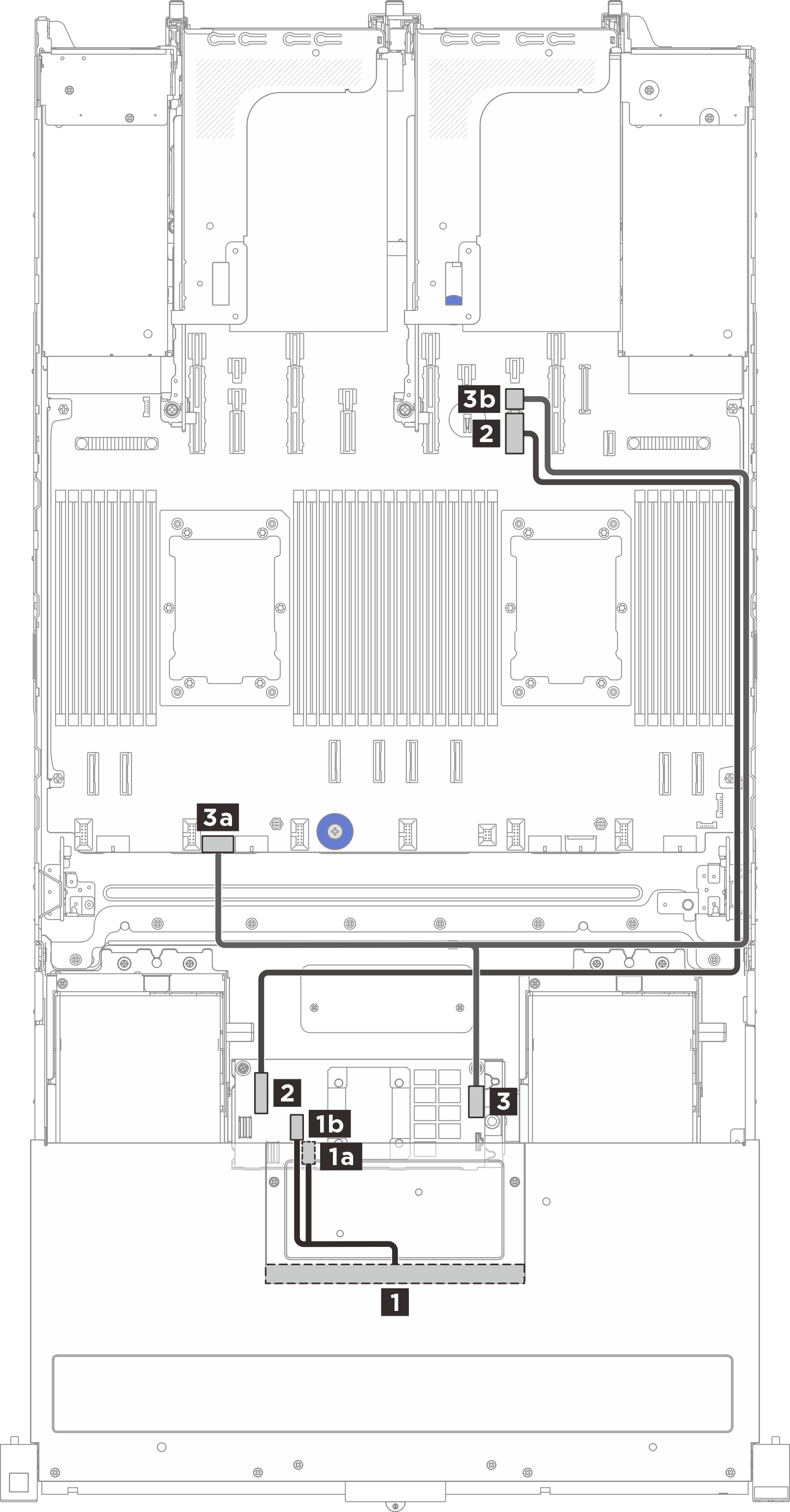

Da backplane SAS/SATA o AnyBay (a tre modalità) ad adattatore RAID CFF interno (1 CPU)​



DaParete dei caviA (adattatore RAID CFF interno)Lunghezza del cavo
1 Connettore SAS sul backplane dell'unità da 2,5 polliciN/D1a Connettore C0140/140 mm
1b Connettore C1
2 Connettore PCIe 10 della scheda del processoreParete dei cavi destra2 Connettore di ingresso CFF900 mm
3a Connettore di alimentazione RAID interno sulla scheda del processoreN/D3 Connettore di alimentazione300/800 mm
3b Connettore di alimentazione 10 sulla scheda del processoreParete dei cavi destra

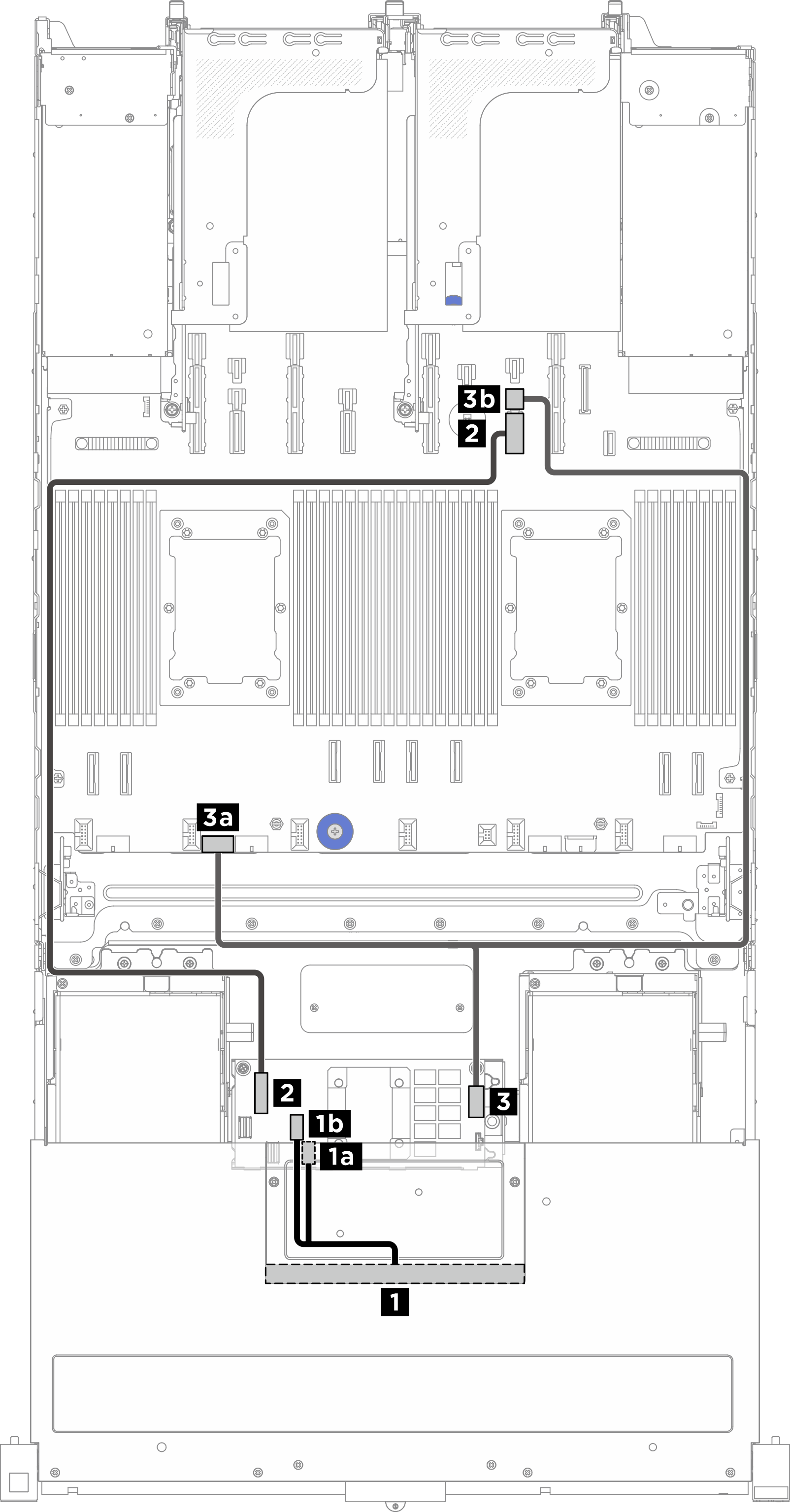

Da backplane SAS/SATA o AnyBay (a tre modalità) ad adattatore RAID CFF interno (1 CPU + GPU anteriore ad alta potenza)​



DaParete dei caviA (adattatore RAID CFF interno)Lunghezza del cavo
1 Connettore SAS sul backplane dell'unità da 2,5 polliciN/D1a Connettore C0140/140 mm
1b Connettore C1
2 Connettore PCIe 10 della scheda del processoreParete dei cavi sinistra2 Connettore di ingresso CFF900 mm
3a Connettore di alimentazione RAID interno sulla scheda del processoreN/D3 Connettore di alimentazione300/800 mm
3b Connettore di alimentazione 10 sulla scheda del processoreParete dei cavi destra

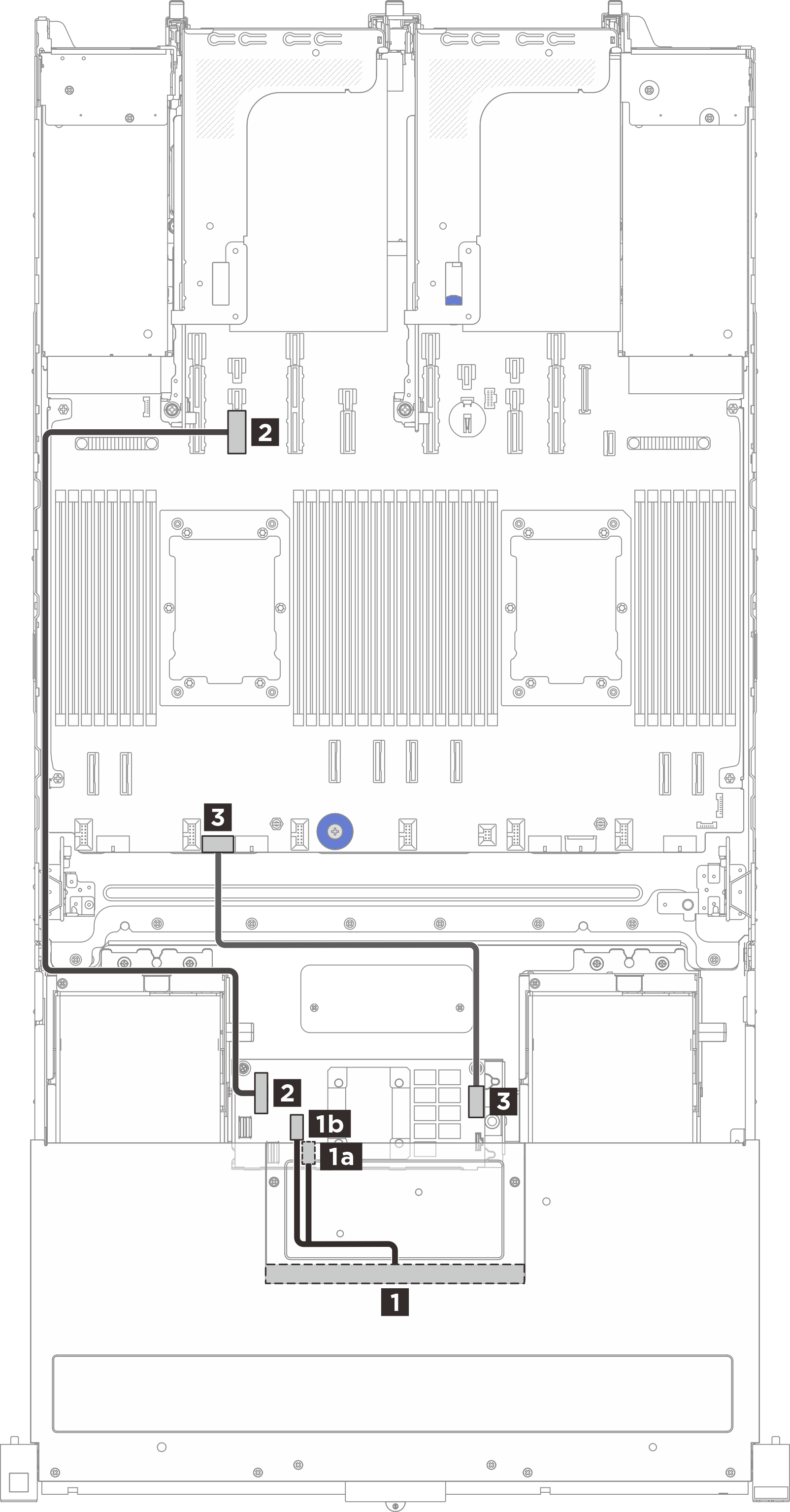

Da backplane SAS/SATA o AnyBay (a tre modalità) ad adattatore RAID CFF interno (2 CPU)​



DaParete dei caviA (adattatore RAID CFF interno)Lunghezza del cavo
1 Connettore SAS sul backplane dell'unità da 2,5 polliciN/D1a Connettore C0140/140 mm
1b Connettore C1
2 Connettore PCIe 14 sulla scheda del processoreParete dei cavi sinistra2 Connettore di ingresso CFF900 mm
3 Connettore di alimentazione RAID interno sulla scheda del processoreN/D3 Connettore di alimentazione300 mm

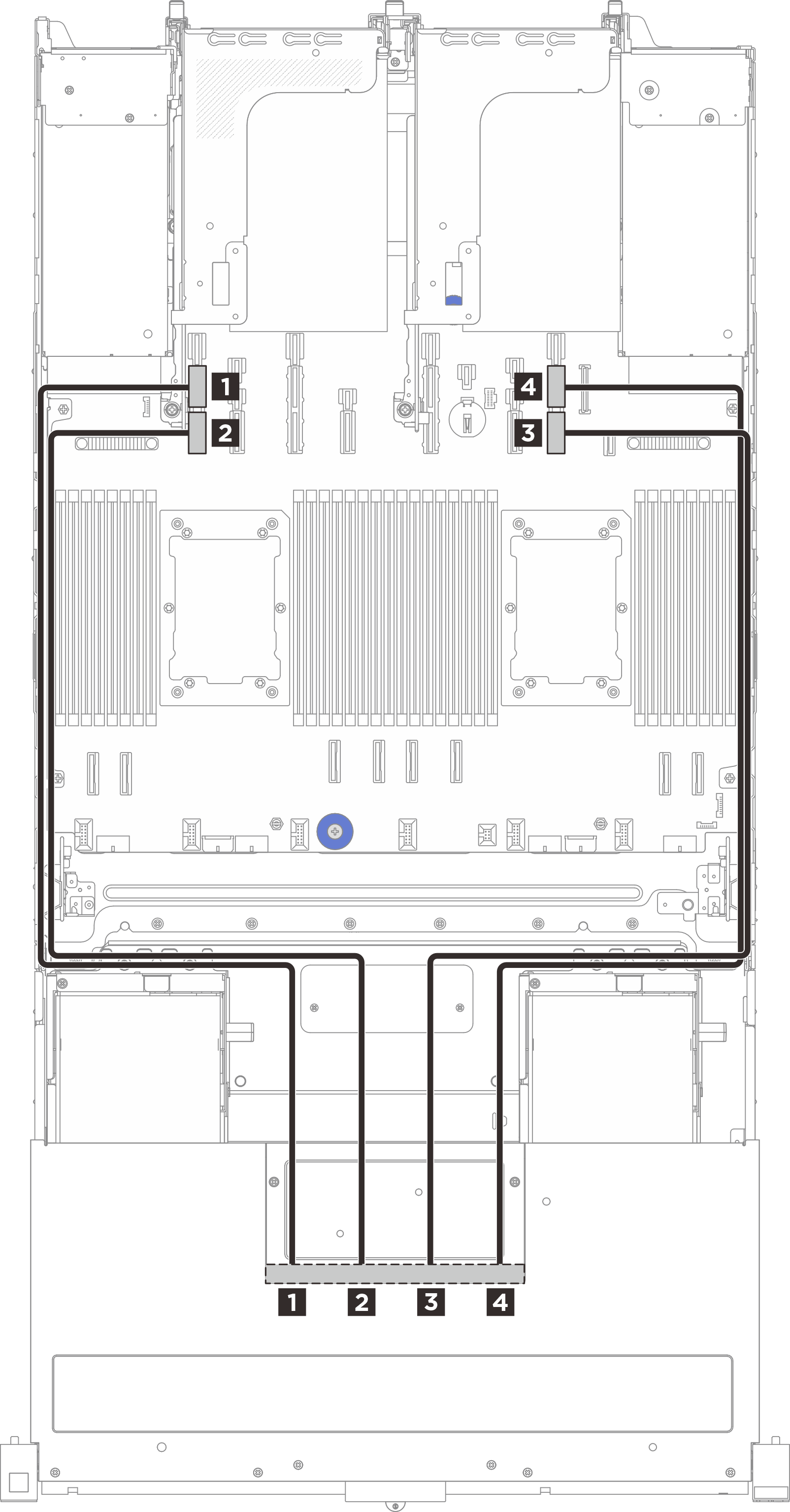

Backplane NVMe​



Nota
I cavi NVMe 3 e 4 non sono necessari nelle configurazioni con adattatori GPU anteriori ad alta potenza.
Da (backplane dell'unità)Parete dei caviA (scheda del processore)Lunghezza del cavo
1 Connettore NVMe 0-1Parete dei cavi sinistra1 Connettore PCIe 15A800 mm
2 Connettore NVMe 2-3Parete dei cavi sinistra2 Connettore PCIe 15B800 mm
3 Connettore NVMe 4-5Parete dei cavi destra3 Connettore PCIe 9B800 mm
4 Connettore NVMe 6-7Parete dei cavi destra4 Connettore PCIe 9A800 mm

Da backplane AnyBay ad adattatore RAID SFF​

Cavo SAS/SATA


DaParete dei caviALunghezza del cavo
1 Connettore SAS sul backplane dell'unità da 2,5 polliciParete dei cavi sinistra1
  • Adattatore RAID Gen3: connettore C0C1
  • Adattatore RAID Gen4: connettore C0
1.020 mm


Nota
I cavi NVMe 3 e 4 non sono necessari nelle configurazioni con adattatori GPU anteriori ad alta potenza.
Da (backplane dell'unità)Parete dei caviA (scheda del processore)Lunghezza del cavo
1 Connettore NVMe 0-1Parete dei cavi sinistra1 Connettore PCIe 15A800 mm
2 Connettore NVMe 2-3Parete dei cavi sinistra2 Connettore PCIe 15B800 mm
3 Connettore NVMe 4-5Parete dei cavi destra3 Connettore PCIe 9B800 mm
4 Connettore NVMe 6-7Parete dei cavi destra4 Connettore PCIe 9A800 mm

Da backplane AnyBay ad adattatore RAID CFF interno​

Cavo SAS/SATACavo NVMe




Nota
I cavi NVMe 3 e 4 non sono necessari nelle configurazioni con adattatori GPU anteriori ad alta potenza.
DaParete dei caviA (adattatore RAID CFF interno)Lunghezza del cavoDa (backplane dell'unità)Parete dei caviA (scheda del processore)Lunghezza del cavo
1 Connettore SAS sul backplane dell'unità da 2,5 polliciN/D1a Connettore C0140/140 mm1 Connettore NVMe 0-1Parete dei cavi sinistra1 Connettore PCIe 15A800 mm
1b Connettore C12 Connettore NVMe 2-3Parete dei cavi sinistra2 Connettore PCIe 15B800 mm
2 Connettore PCIe 14 sulla scheda del processoreParete dei cavi sinistra2 Connettore di ingresso CFF900 mm3 Connettore NVMe 4-5Parete dei cavi destra3 Connettore PCIe 9B800 mm
3 Connettore di alimentazione RAID interno sulla scheda del processoreN/D3 Connettore di alimentazione300 mm4 Connettore NVMe 6-7Parete dei cavi destra4 Connettore PCIe 9A800 mm
