2.5 吋硬碟背板纜線佈線
請依照本節中的指示,瞭解如何對 2.5 吋硬碟背板進行纜線佈線。
2.5 吋硬碟背板纜線佈線
根據對應章節將電源線和信號線連接到 2.5 吋硬碟背板:
2.5 吋硬碟背板電源線佈線
2.5 吋硬碟背板信號線佈線
根據不同配置,請參閱 2.5 吋硬碟信號線佈線的對應章節:

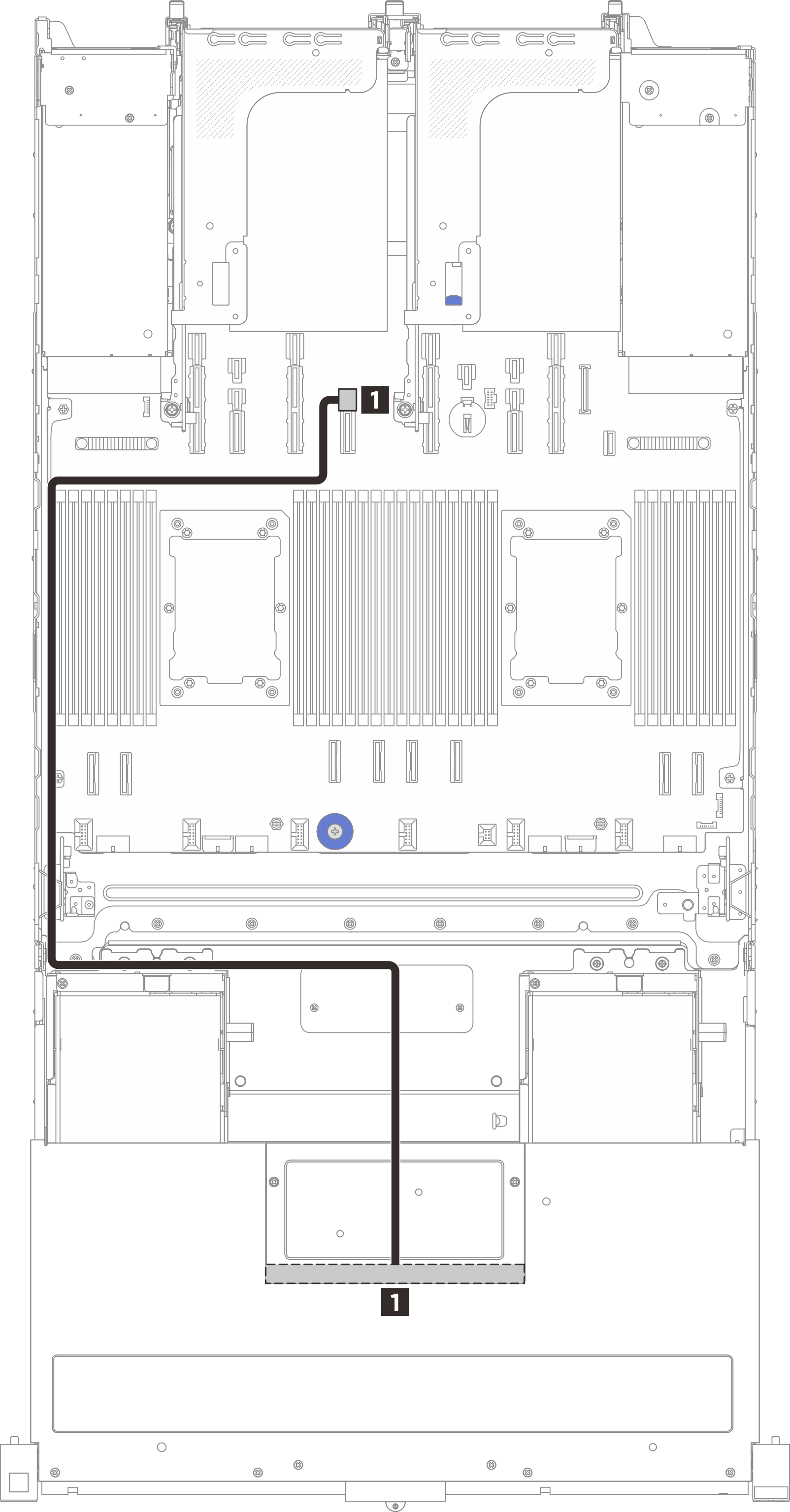

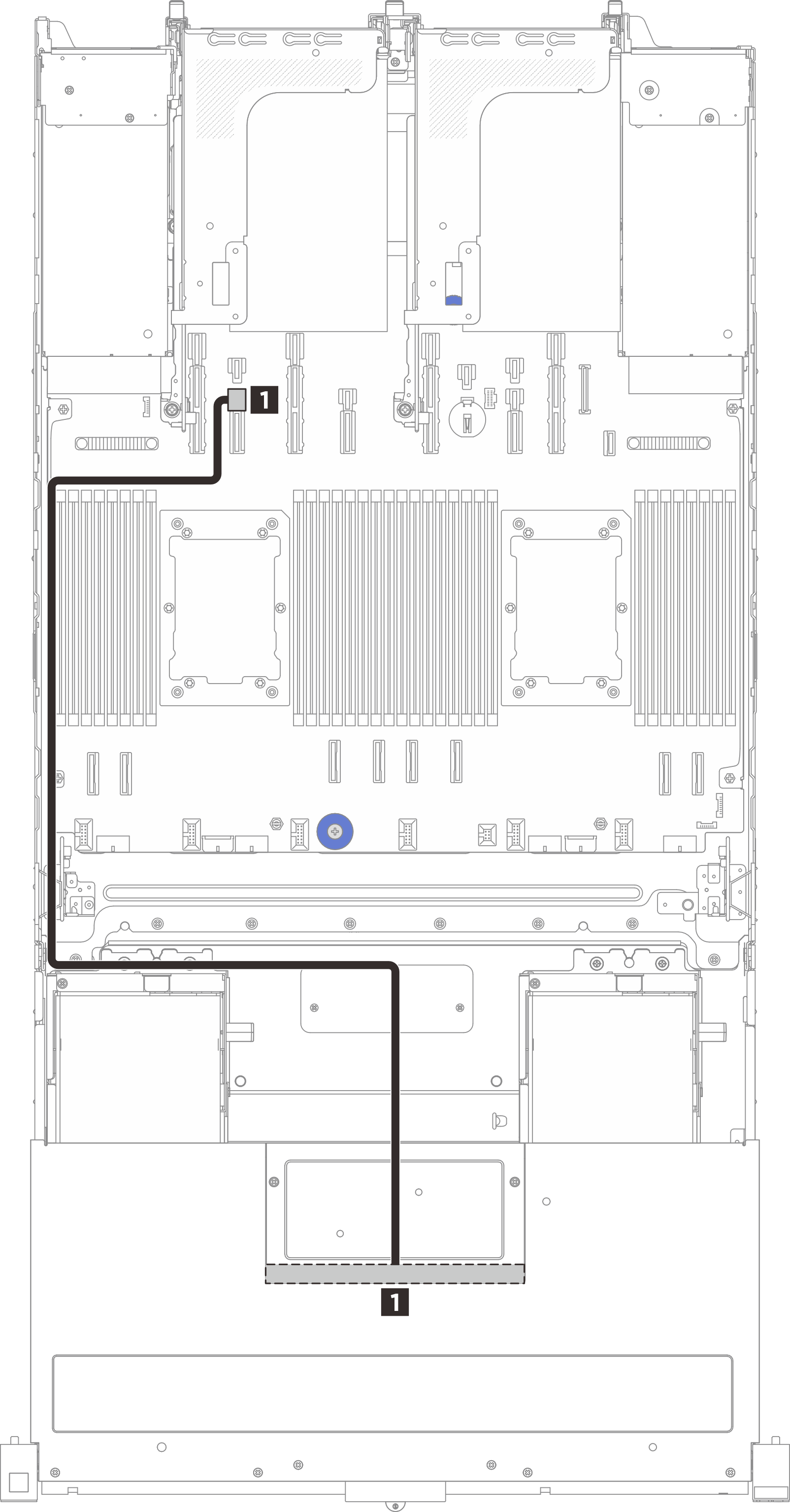

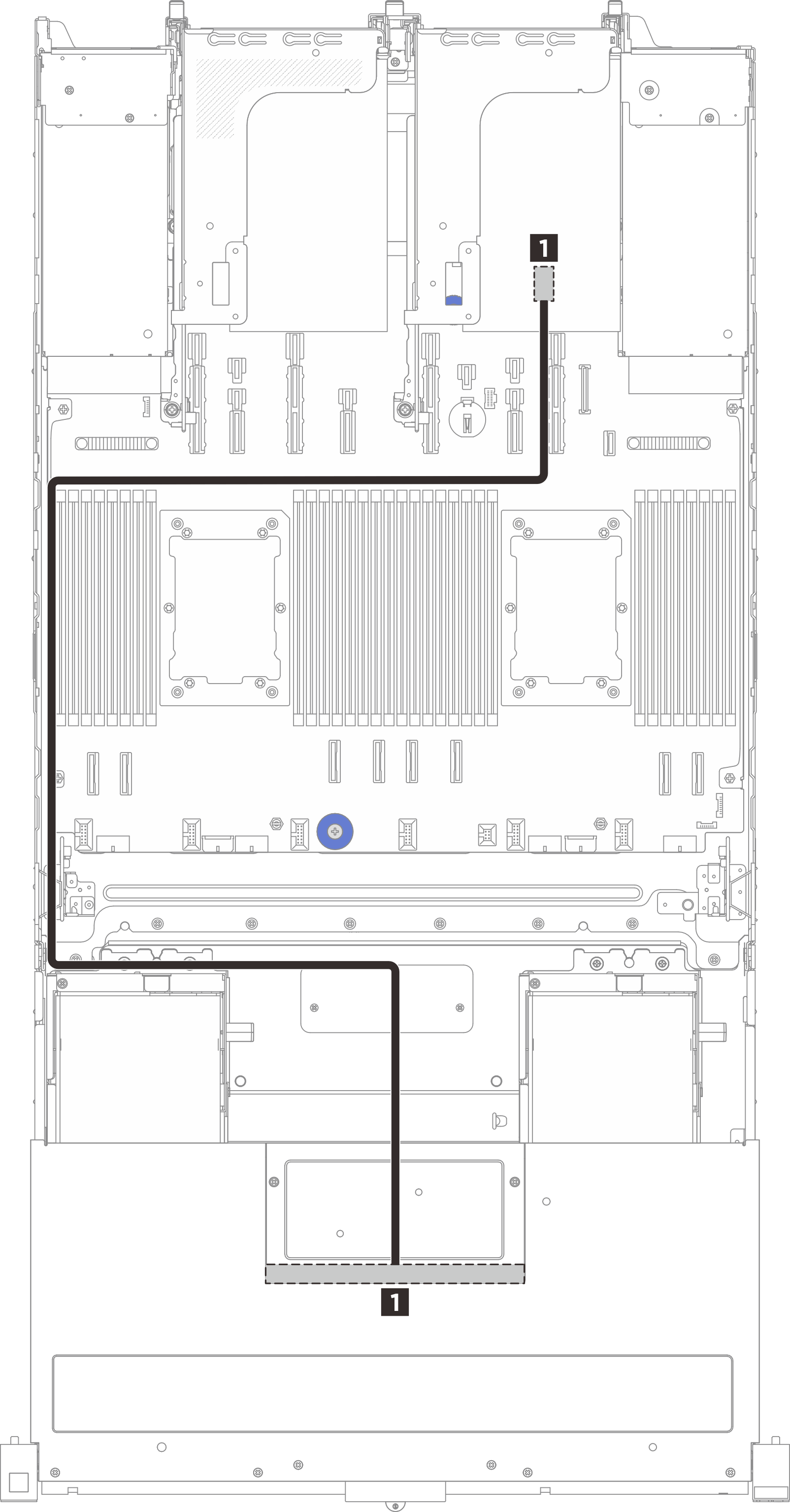

SAS/SATA 或 AnyBay 背板到 SFF RAID 配接卡
![]() | |||
從 | 纜線壁 | 到 | 纜線長度 |
1 2.5 吋硬碟背板上的 SAS 接頭 | 左纜線壁 | 1
| 1020 公釐 |

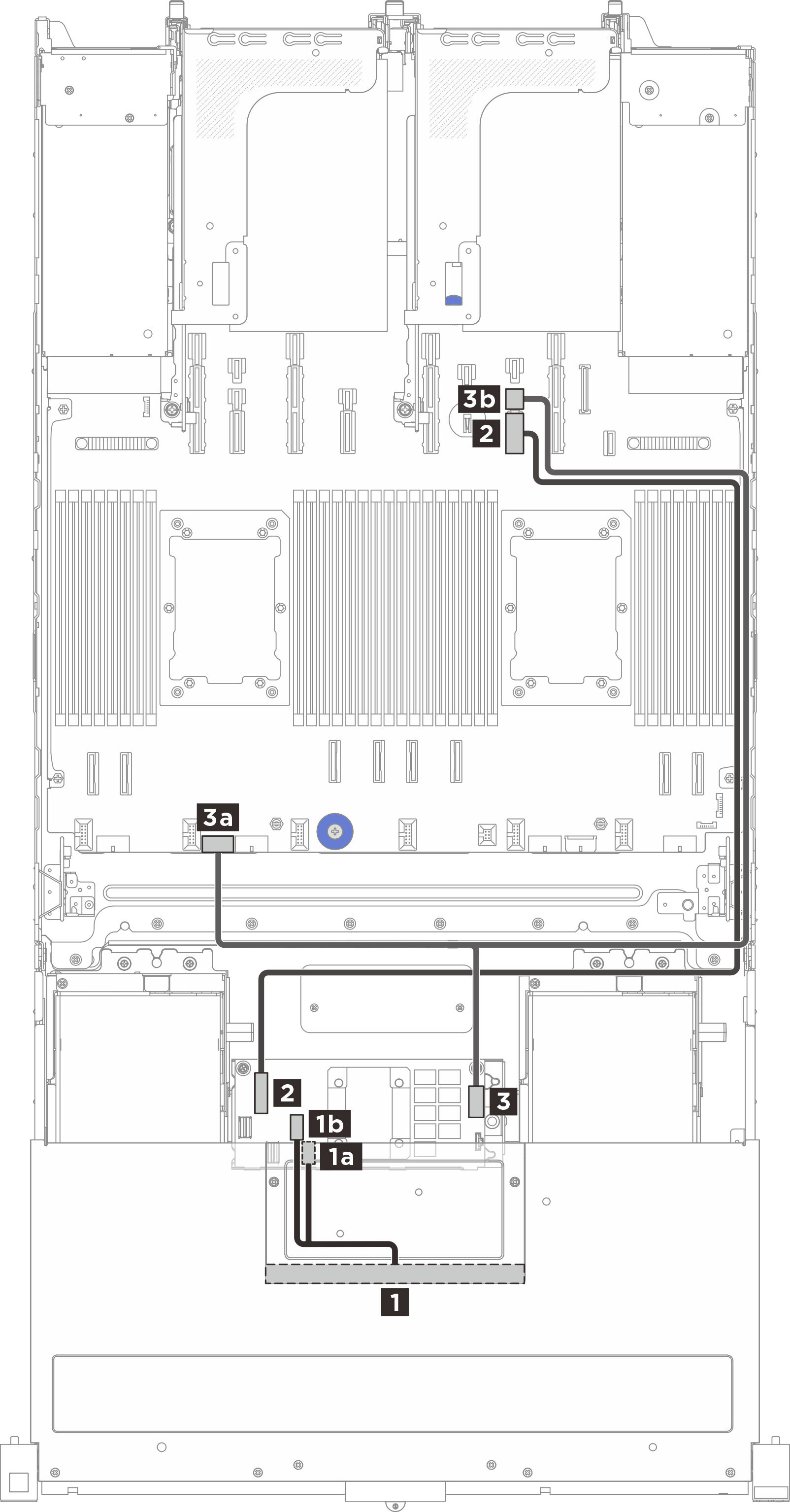

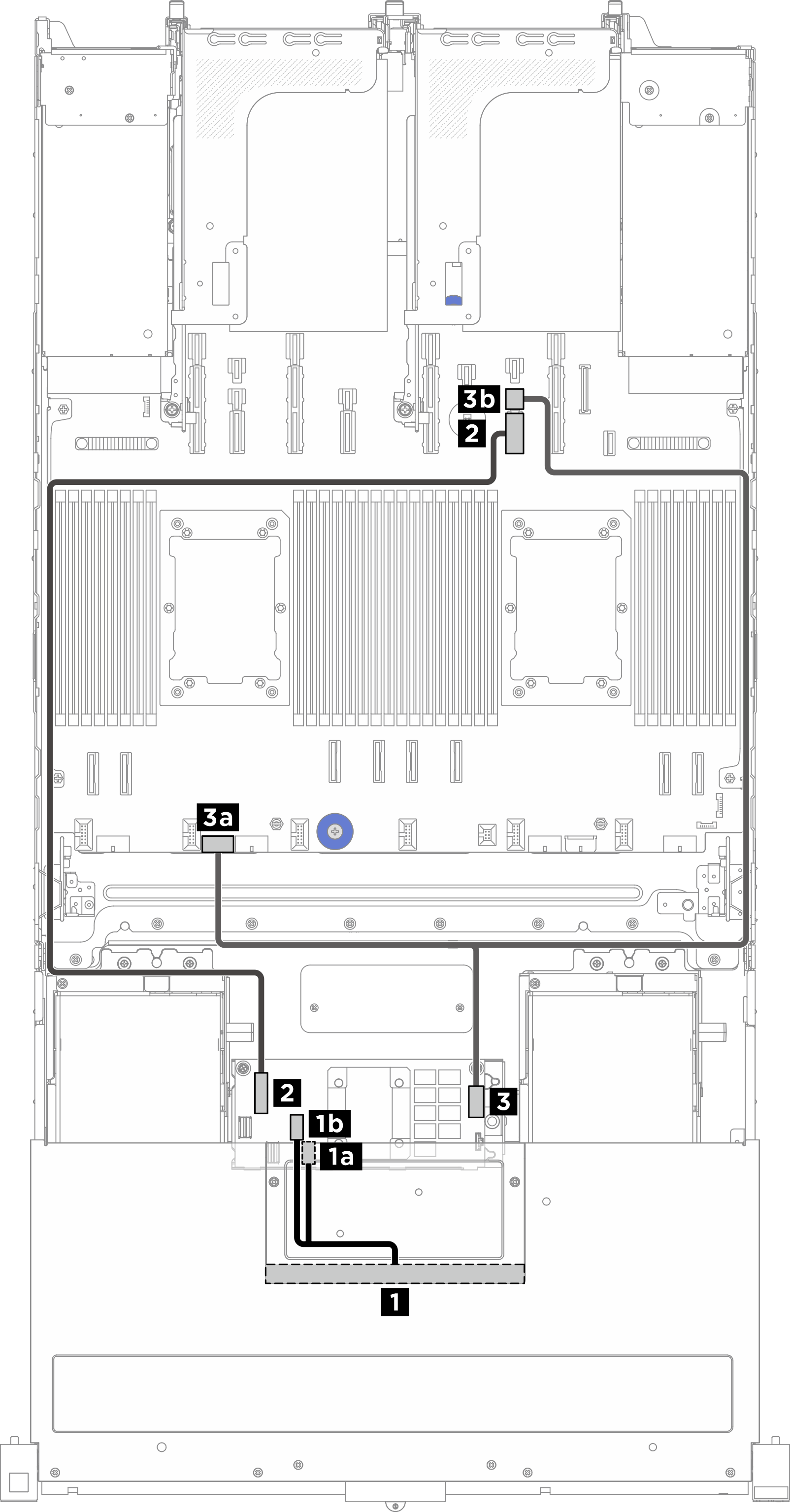

SAS/SATA 或 AnyBay(三態)背板到內部 CFF RAID 配接卡(已安裝一個處理器)
![]() | |||
從 | 纜線壁 | 到(內部 CFF RAID 配接卡) | 纜線長度 |
1 2.5 吋硬碟背板上的 SAS 接頭 | 不適用 | 1a C0 接頭 | 140/140 公釐 |
1b C1 接頭 | |||
2 處理器板上的 PCIe 接頭 10 | 右纜線壁 | 2 CFF 輸入接頭 | 900 公釐 |
3a 處理器板上的內部 RAID 電源接頭 | 不適用 | 3 電源接頭 | 300/800 公釐 |
3b 處理器板上的電源接頭 10 | 右纜線壁 |

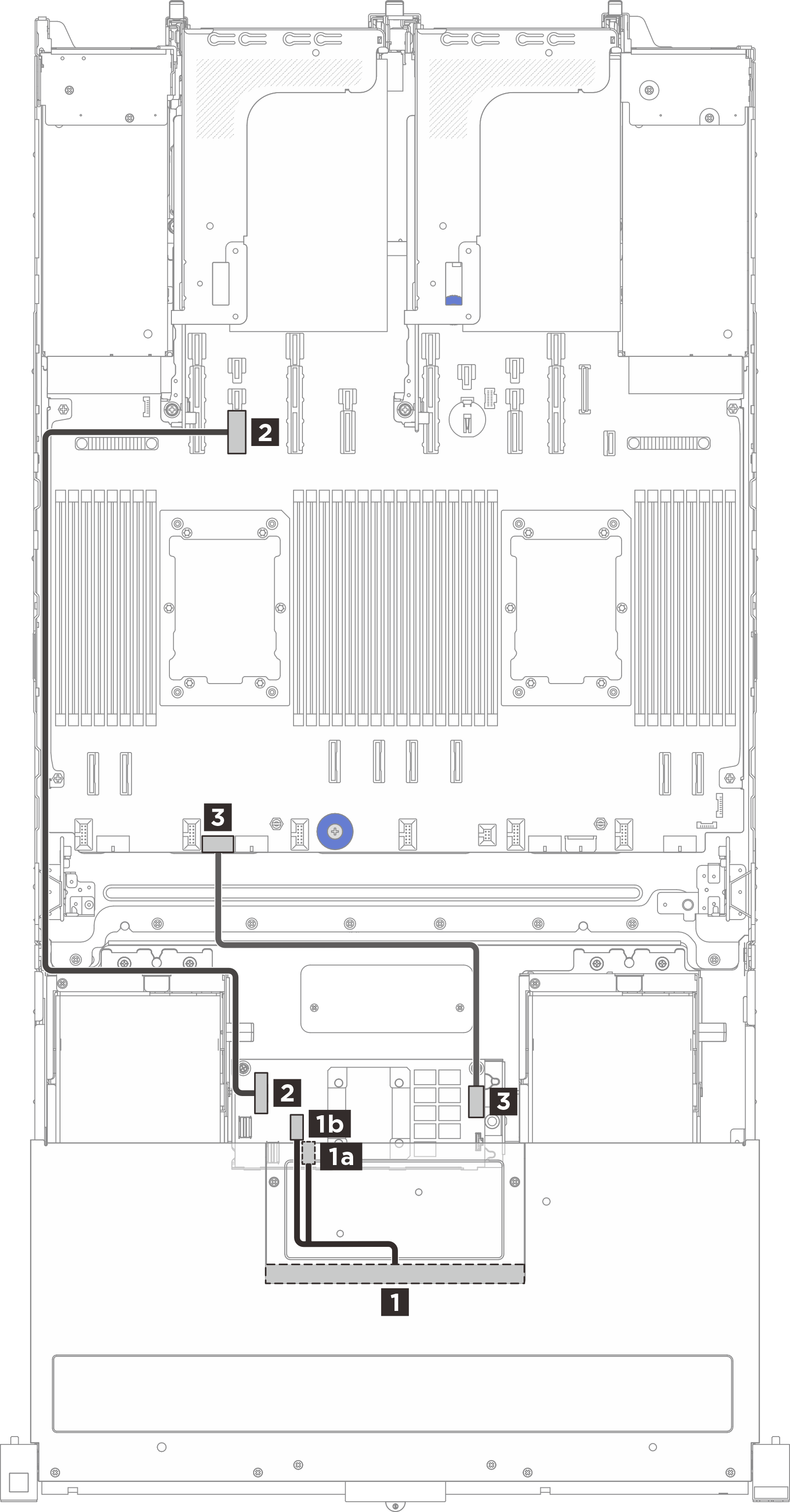

SAS/SATA 或 AnyBay 背板到內部 CFF RAID 配接卡(已安裝兩個處理器)
![]() | |||
從 | 纜線壁 | 到(內部 CFF RAID 配接卡) | 纜線長度 |
1 2.5 吋硬碟背板上的 SAS 接頭 | 不適用 | 1a C0 接頭 | 140/140 公釐 |
1b C1 接頭 | |||
2 處理器板上的 PCIe 接頭 14 | 左纜線壁 | 2 CFF 輸入接頭 | 900 公釐 |
3 處理器板上的內部 RAID 電源接頭 | 不適用 | 3 電源接頭 | 300 公釐 |

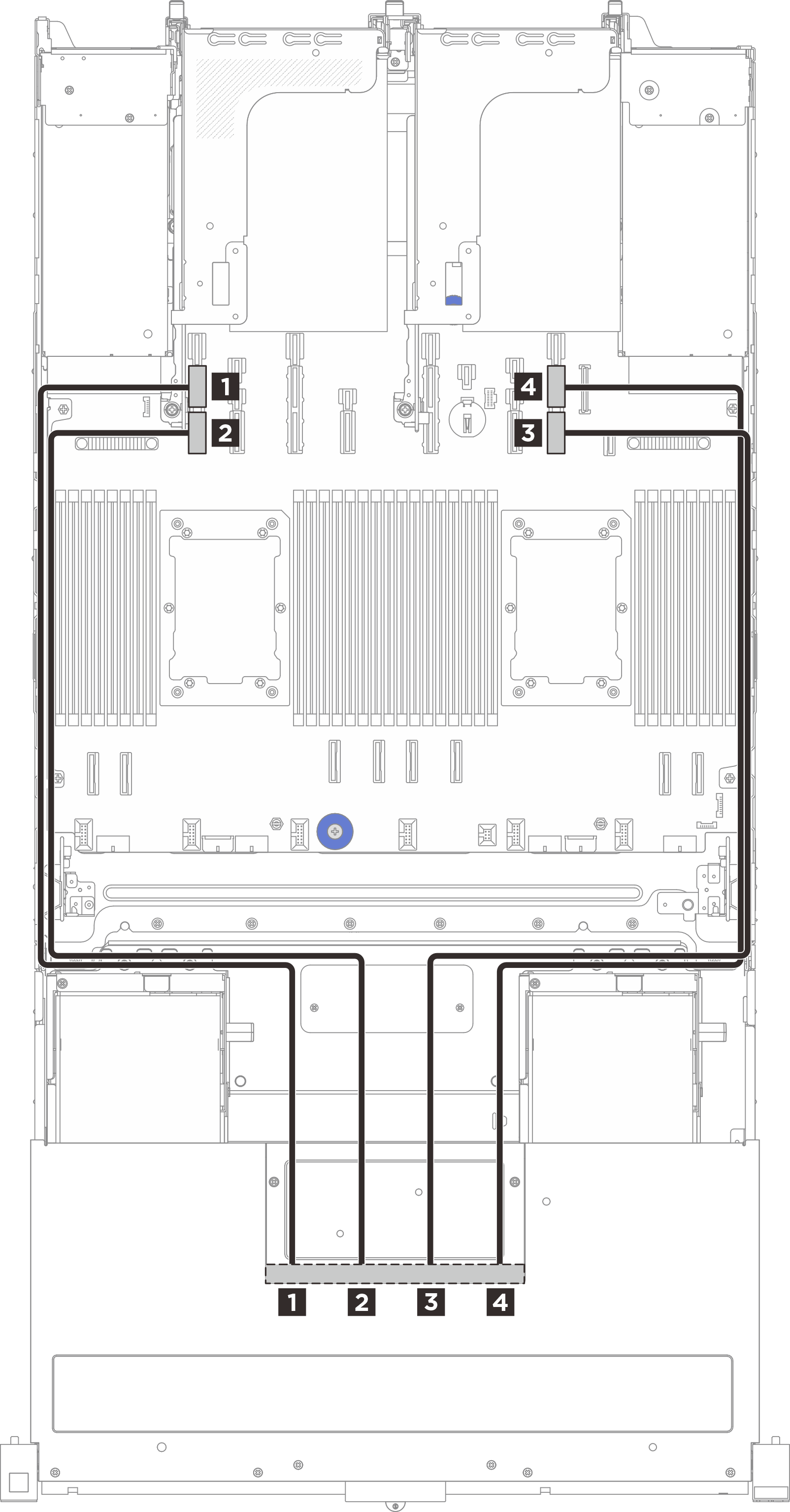

NVMe 背板
![]() | |||
從(硬碟背板) | 纜線壁 | 至(處理器板) | 纜線長度 |
1 NVMe 0-1 接頭 | 左纜線壁 | 1 PCIe 接頭 15A | 800 公釐 |
2 NVMe 2–3 接頭 | 左纜線壁 | 2 PCIe 接頭 15B | 800 公釐 |
3 NVMe 4-5 接頭 | 右纜線壁 | 3 PCIe 接頭 9B | 800 公釐 |
4 NVMe 6-7 接頭 | 右纜線壁 | 4 PCIe 接頭 9A | 800 公釐 |
AnyBay 背板到 SFF RAID 配接卡
SAS/SATA 纜線 | NVMe 纜線 | ||||||
![]() | ![]() | ||||||
從 | 纜線壁 | 到 | 纜線長度 | 從(硬碟背板) | 纜線壁 | 至(處理器板) | 纜線長度 |
1 2.5 吋硬碟背板上的 SAS 接頭 | 左纜線壁 | 1
| 1020 公釐 | 1 NVMe 0-1 接頭 | 左纜線壁 | 1 PCIe 接頭 15A | 800 公釐 |
2 NVMe 2–3 接頭 | 左纜線壁 | 2 PCIe 接頭 15B | 800 公釐 | ||||
3 NVMe 4-5 接頭 | 右纜線壁 | 3 PCIe 接頭 9B | 800 公釐 | ||||
4 NVMe 6-7 接頭 | 右纜線壁 | 4 PCIe 接頭 9A | 800 公釐 |
AnyBay 背板到內部 CFF RAID 配接卡
SAS/SATA 纜線 | NVMe 纜線 | ||||||
![]() | ![]() | ||||||
從 | 纜線壁 | 到(內部 CFF RAID 配接卡) | 纜線長度 | 從(硬碟背板) | 纜線壁 | 至(處理器板) | 纜線長度 |
1 2.5 吋硬碟背板上的 SAS 接頭 | 不適用 | 1a C0 接頭 | 140/140 公釐 | 1 NVMe 0-1 接頭 | 左纜線壁 | 1 PCIe 接頭 15A | 800 公釐 |
1b C1 接頭 | 2 NVMe 2–3 接頭 | 左纜線壁 | 2 PCIe 接頭 15B | 800 公釐 | |||
2 處理器板上的 PCIe 接頭 14 | 左纜線壁 | 2 CFF 輸入接頭 | 900 公釐 | 3 NVMe 4-5 接頭 | 右纜線壁 | 3 PCIe 接頭 9B | 800 公釐 |
3 處理器板上的內部 RAID 電源接頭 | 不適用 | 3 電源接頭 | 300 公釐 | 4 NVMe 6-7 接頭 | 右纜線壁 | 4 PCIe 接頭 9A | 800 公釐 |
