Прокладка кабелей объединительной панели для 2,5-дюймовых дисков
В этом разделе приведены инструкции по прокладке кабелей для объединительной панели 2,5-дюймовых дисков.
Прокладка кабелей объединительной панели для 2,5-дюймовых дисков
Подключите кабель питания и сигнальный кабель к объединительной панели для 2,5-дюймовых дисков, как описано в соответствующих разделах:
Прокладка кабелей питания объединительной панели для 2,5-дюймовых дисков
В зависимости от конфигурации передних блоков плат-адаптеров Riser см. сведения о прокладке кабелей питания для 2,5-дюймовых дисков в соответствующем разделе:
- Конфигурация с передними блоками плат-адаптеров Riser x8/x8/x8/x8
- Конфигурация с передними блоками плат-адаптеров Riser x16/x16 и объединительной панелью SAS/SATA (с поддержкой адаптеров графических процессоров DW)
- Конфигурация с передними блоками плат-адаптеров Riser x16/x16 и объединительной панелью NVMe/AnyBay (с поддержкой адаптеров графических процессоров DW)

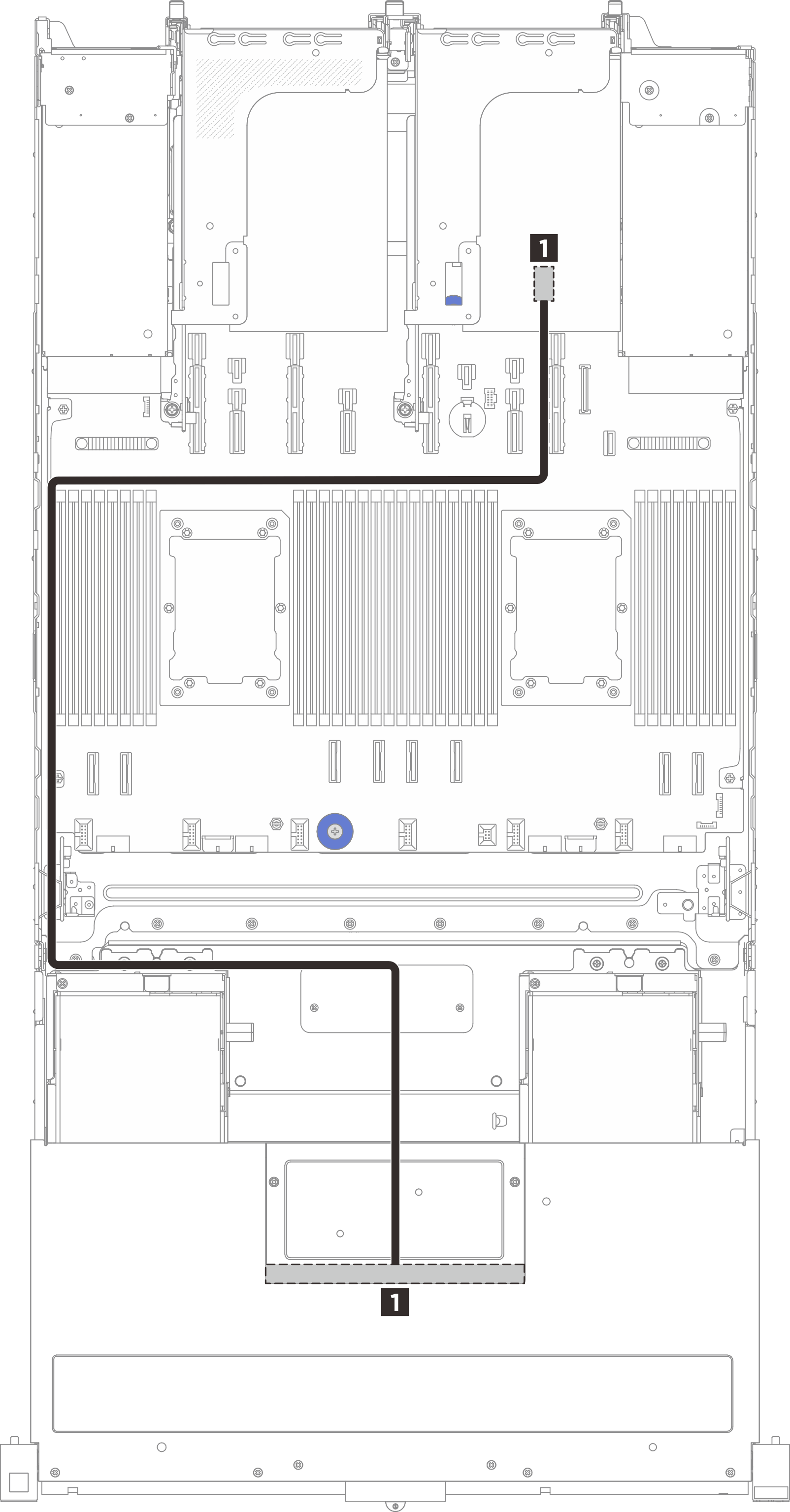

Конфигурация x8/x8/x8/x8
 | |||
| От | Стенка для кабелей | До | Длина кабеля |
| 1 Разъем питания на объединительной панели для 2,5-дюймовых дисков | Левая стенка для кабелей | 1 Разъем питания 14 на процессорной плате | 900 мм |

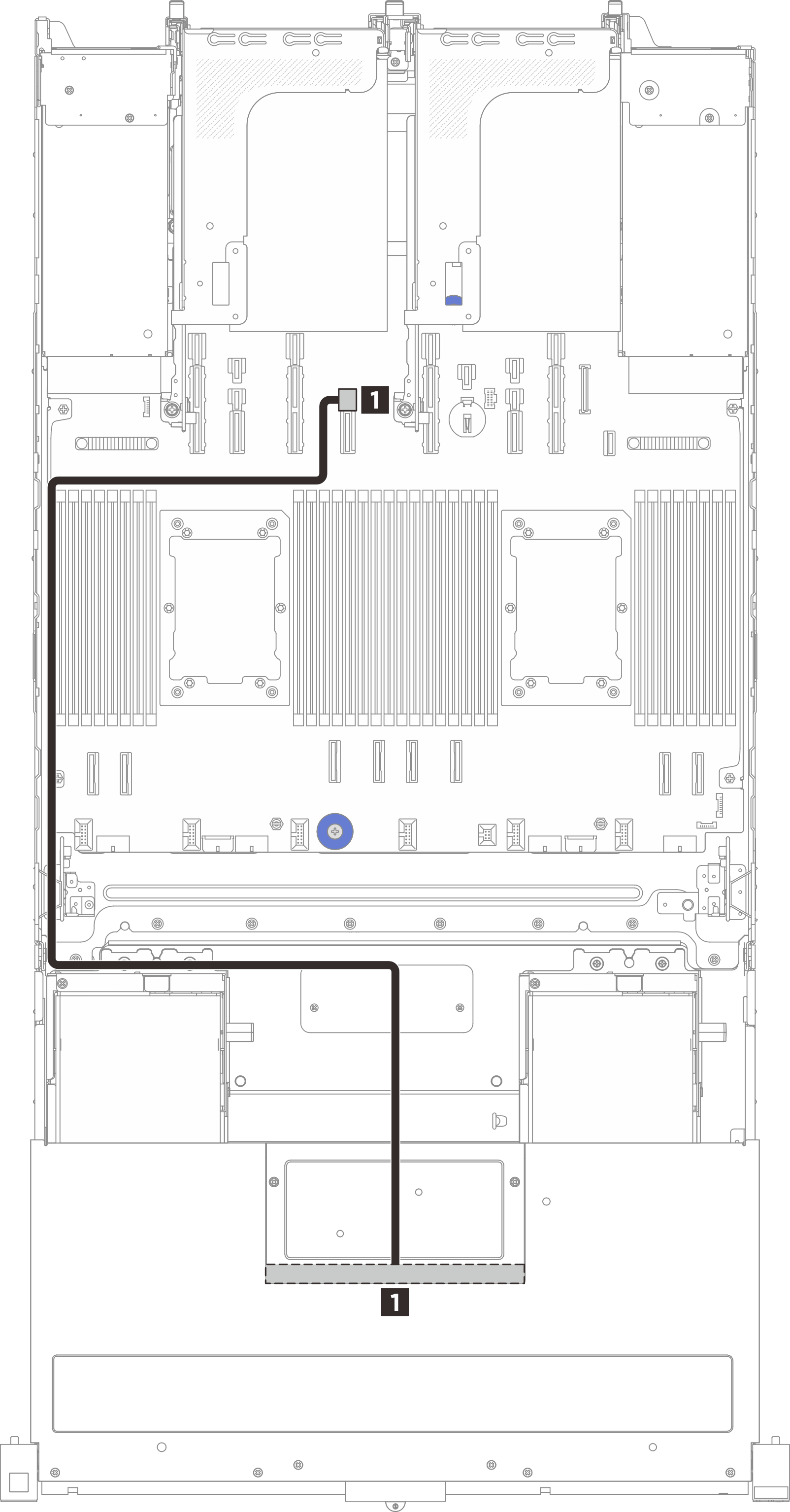

Конфигурация с x16/x16 и объединительной панелью SAS/SATA
| |||
| От | Стенка для кабелей | До | Длина кабеля |
| 1 Разъем питания на объединительной панели для 2,5-дюймовых дисков | Левая стенка для кабелей | 1 Разъем питания 14 на процессорной плате | 900 мм |

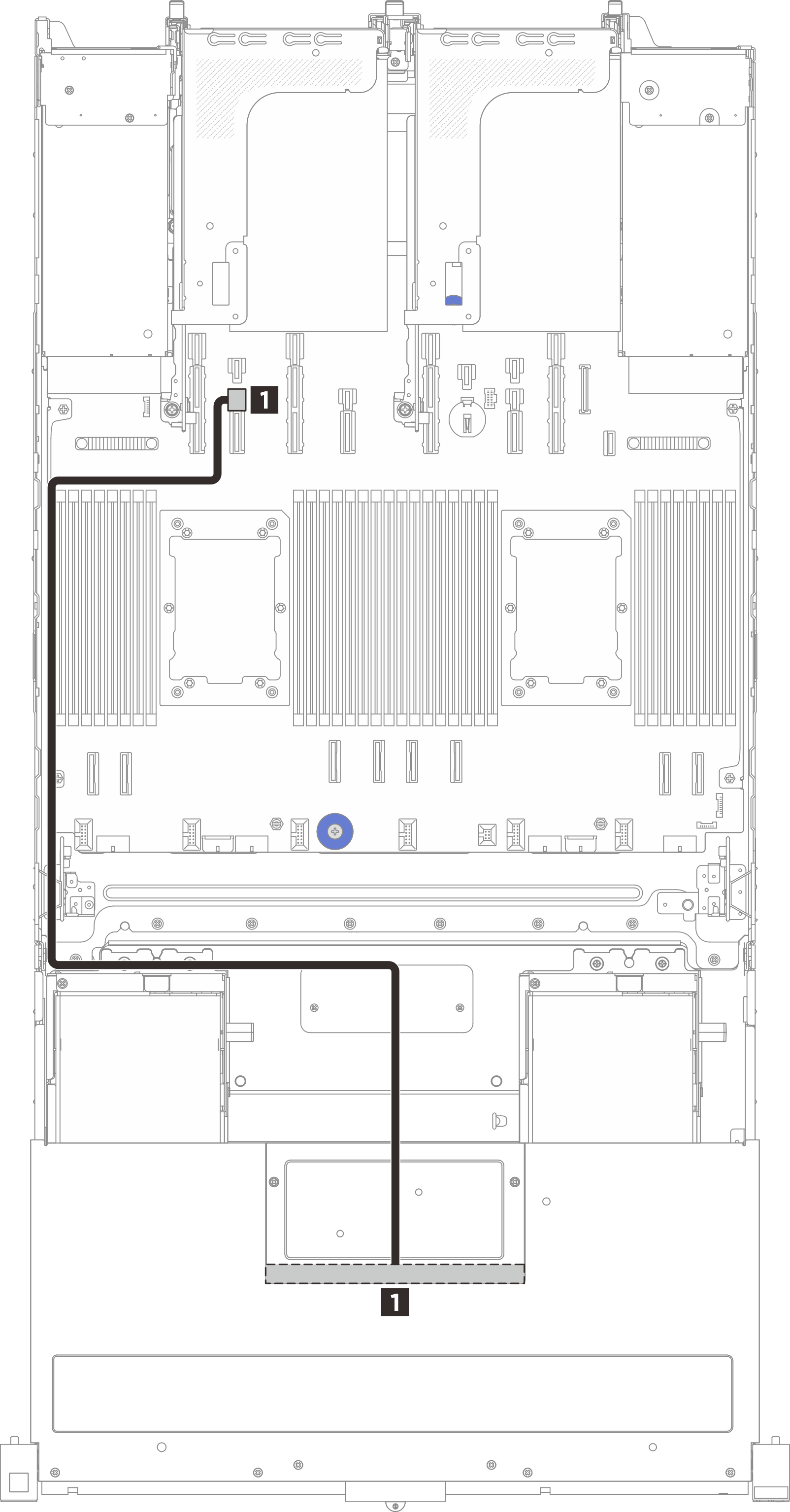

Конфигурация с x16/x16 и объединительной панелью NVMe/AnyBay
 | |||
| От | Стенка для кабелей | До | Длина кабеля |
| 1 Разъем питания на объединительной панели для 2,5-дюймовых дисков | Левая стенка для кабелей | 1 Разъем питания 12 на процессорной плате | 900 мм |
Прокладка сигнальных кабелей объединительной панели для 2,5-дюймовых дисков
В зависимости от конфигурации см. сведения о прокладке сигнальных кабелей для 2,5-дюймовых дисков в соответствующем разделе:
- Прокладка кабелей между объединительной панелью SAS/SATA или AnyBay (трехрежимная) и адаптером RAID SFF
- Прокладка кабелей между объединительной панелью SAS/SATA или AnyBay (трехрежимная) и внутренним адаптером RAID CFF (1 ЦП)
- Прокладка кабелей между объединительной панелью SAS/SATA или AnyBay (трехрежимная) и внутренним адаптером RAID CFF (1 ЦП и передний графический процессор высокой мощности)
- Прокладка кабелей между объединительной панелью SAS/SATA или AnyBay (трехрежимная) и внутренним адаптером RAID CFF (2 ЦП)
- Объединительная панель NVMe
- Прокладка кабелей между объединительной панелью AnyBay и адаптером RAID SFF
- Прокладка кабелей между объединительной панелью AnyBay и внутренним адаптером RAID CFF
Прокладка кабелей между объединительной панелью SAS/SATA или AnyBay (трехрежимная) и адаптером RAID SFF
 | |||
| От | Стенка для кабелей | До | Длина кабеля |
| 1 Разъем SAS на объединительной панели для 2,5-дюймовых дисков | Левая стенка для кабелей | 1
| 1020 мм |

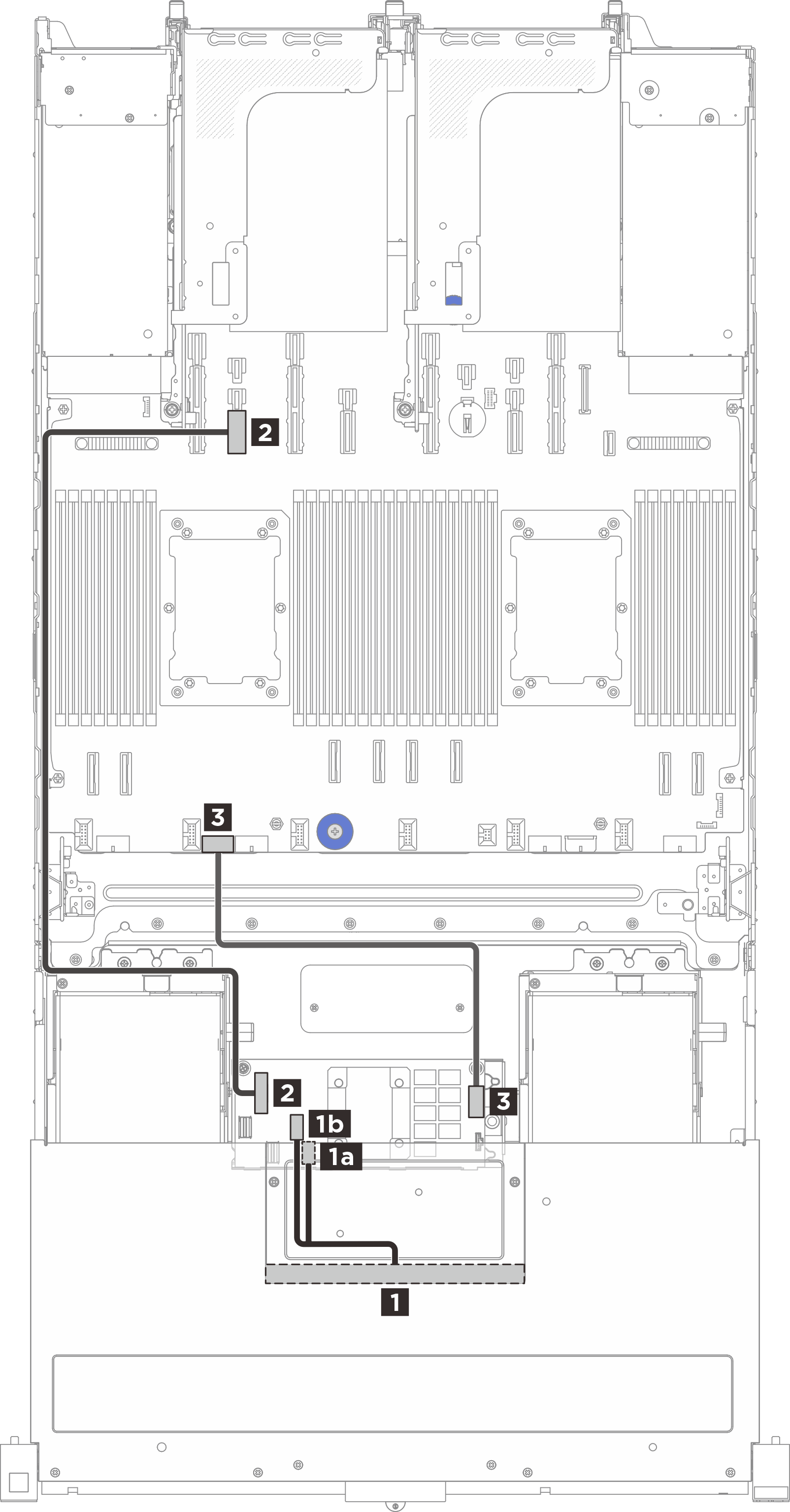

Прокладка кабелей между объединительной панелью SAS/SATA или AnyBay (трехрежимная) и внутренним адаптером RAID CFF (1 ЦП)
 | |||
| От | Стенка для кабелей | К (внутренний адаптер RAID CFF) | Длина кабеля |
| 1 Разъем SAS на объединительной панели для 2,5-дюймовых дисков | Неприменимо | 1a Разъем C0 | 140/140 мм |
| 1b Разъем C1 | |||
| 2 Разъем PCIe 10 на процессорной плате | Правая стенка для кабелей | 2 Входной разъем CFF | 900 мм |
| 3a Внутренний разъем питания RAID на процессорной плате | Неприменимо | 3 Разъем питания | 300/800 мм |
| 3b Разъем питания 10 на процессорной плате | Правая стенка для кабелей | ||

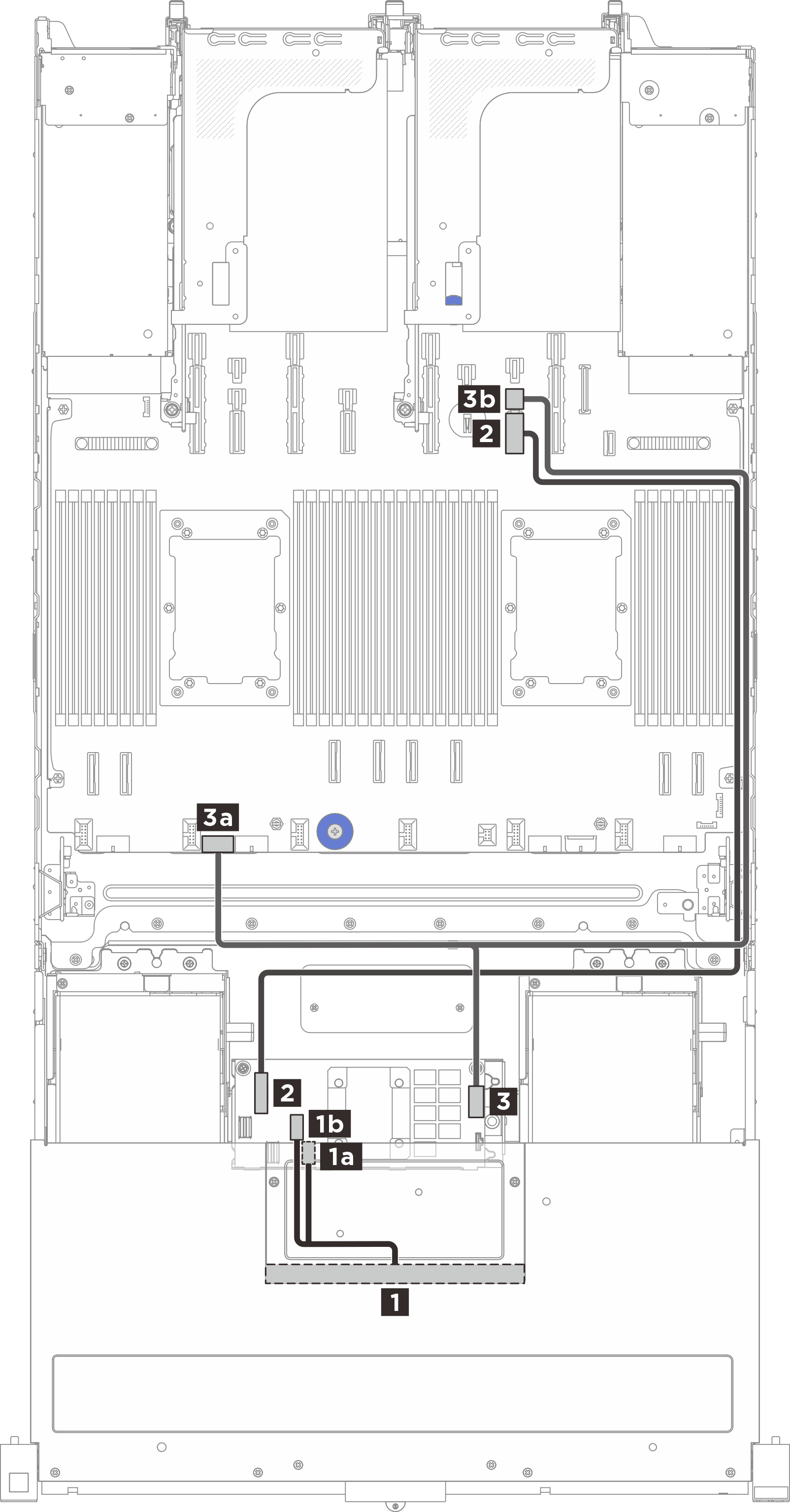

Прокладка кабелей между объединительной панелью SAS/SATA или AnyBay (трехрежимная) и внутренним адаптером RAID CFF (1 ЦП и передний графический процессор высокой мощности)
 | |||
| От | Стенка для кабелей | К (внутренний адаптер RAID CFF) | Длина кабеля |
| 1 Разъем SAS на объединительной панели для 2,5-дюймовых дисков | Неприменимо | 1a Разъем C0 | 140/140 мм |
| 1b Разъем C1 | |||
| 2 Разъем PCIe 10 на процессорной плате | Левая стенка для кабелей | 2 Входной разъем CFF | 900 мм |
| 3a Внутренний разъем питания RAID на процессорной плате | Неприменимо | 3 Разъем питания | 300/800 мм |
| 3b Разъем питания 10 на процессорной плате | Правая стенка для кабелей | ||

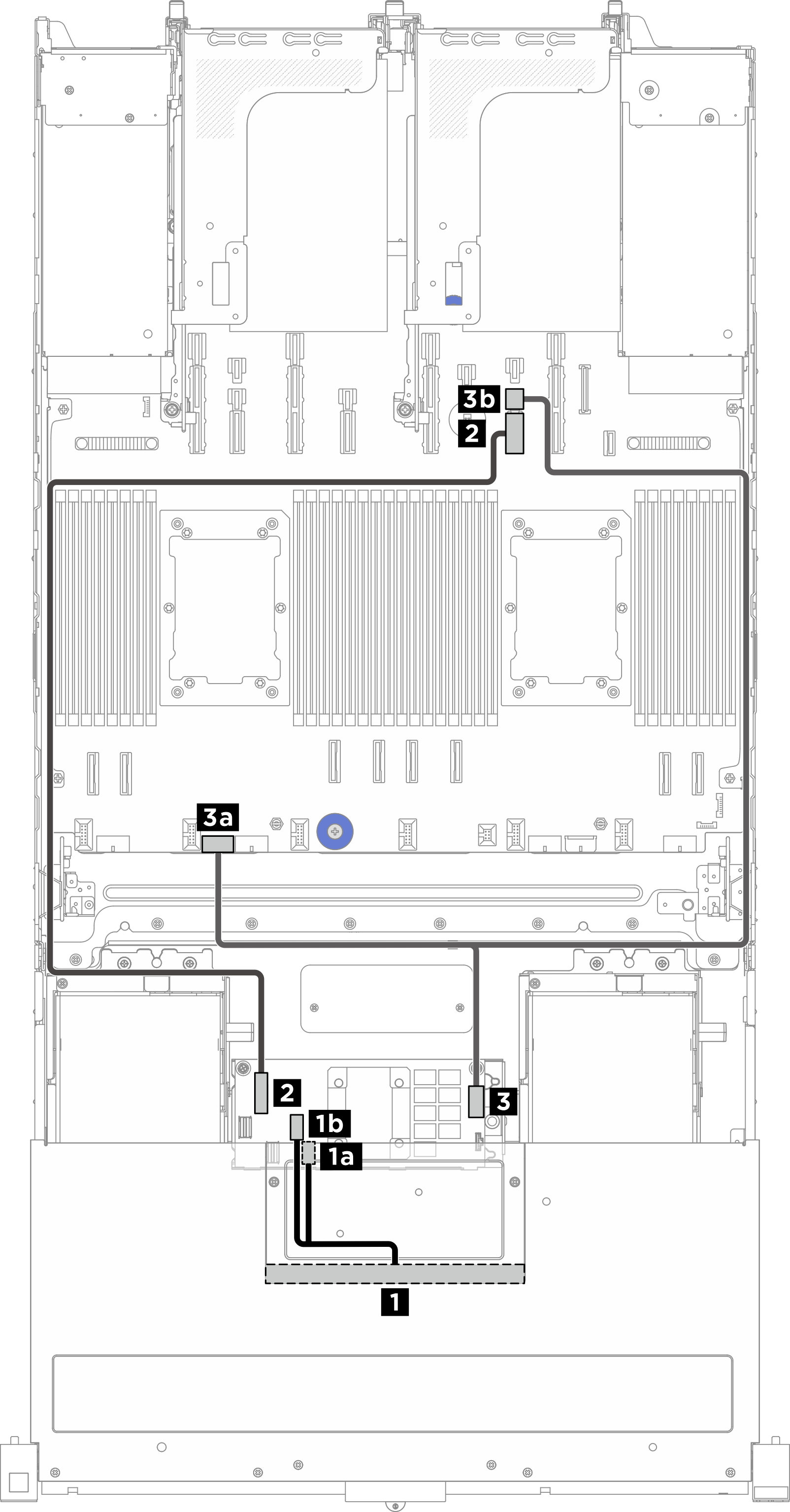

Прокладка кабелей между объединительной панелью SAS/SATA или AnyBay (трехрежимная) и внутренним адаптером RAID CFF (2 ЦП)
 | |||
| От | Стенка для кабелей | К (внутренний адаптер RAID CFF) | Длина кабеля |
| 1 Разъем SAS на объединительной панели для 2,5-дюймовых дисков | Неприменимо | 1a Разъем C0 | 140/140 мм |
| 1b Разъем C1 | |||
| 2 Разъем PCIe 14 на процессорной плате | Левая стенка для кабелей | 2 Входной разъем CFF | 900 мм |
| 3 Внутренний разъем питания RAID на процессорной плате | Неприменимо | 3 Разъем питания | 300 мм |

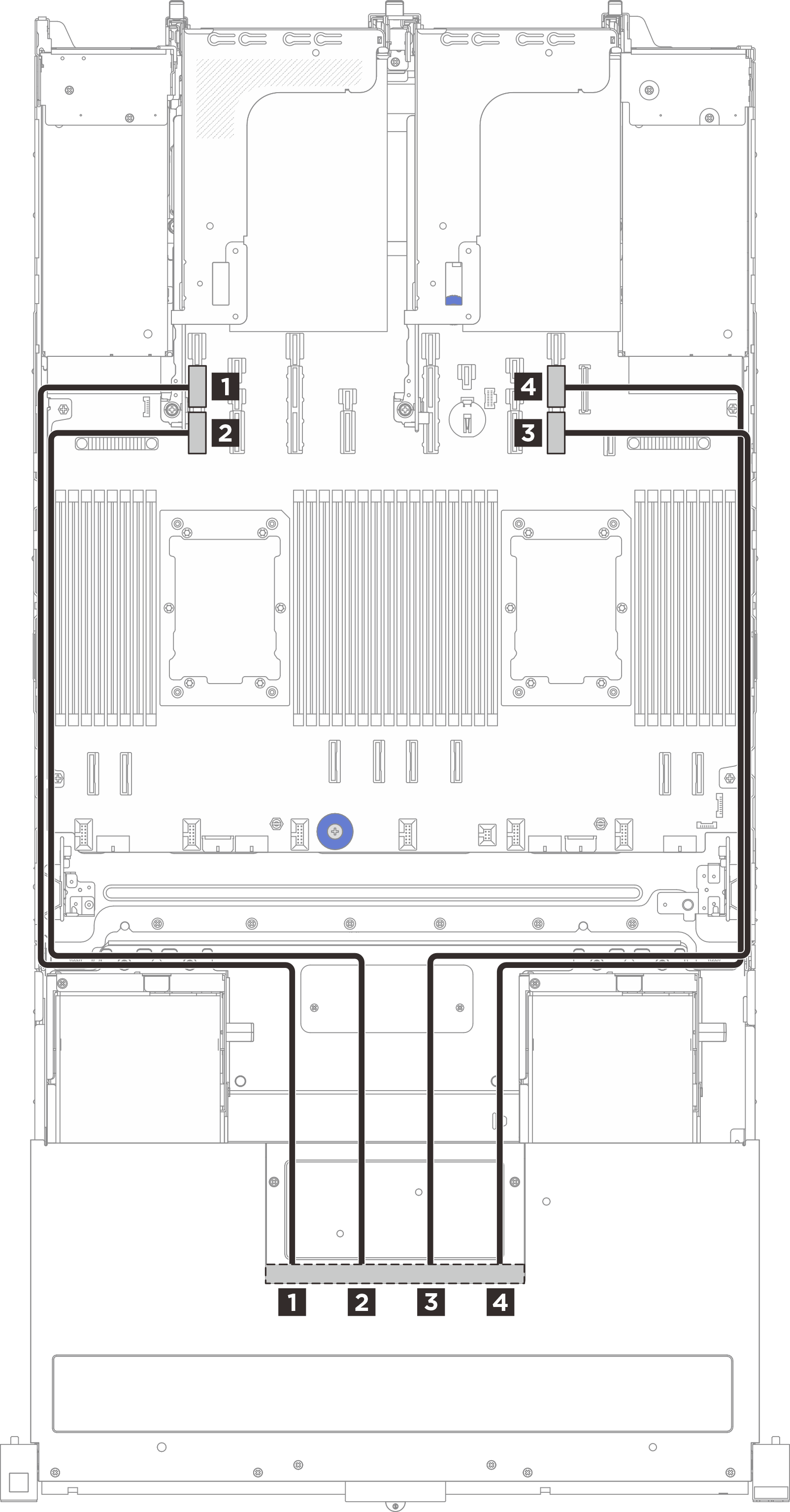

Объединительная панель NVMe
 Прим. Кабели NVMe | |||
| От (объединительная панель дисков) | Стенка для кабелей | К (процессорная плата) | Длина кабеля |
| 1 Разъем NVMe 0–1 | Левая стенка для кабелей | 1 Разъем PCIe 15A | 800 мм |
| 2 Разъем NVMe 2–3 | Левая стенка для кабелей | 2 Разъем PCIe 15B | 800 мм |
| 3 Разъем NVMe 4–5 | Правая стенка для кабелей | 3 Разъем PCIe 9B | 800 мм |
| 4 Разъем NVMe 6–7 | Правая стенка для кабелей | 4 Разъем PCIe 9A | 800 мм |
Прокладка кабелей между объединительной панелью SAS/SATA или AnyBay и адаптером RAID SFF
| Кабель SAS/SATA | |||
| |||
| От | Стенка для кабелей | До | Длина кабеля |
| 1 Разъем SAS на объединительной панели для 2,5-дюймовых дисков | Левая стенка для кабелей | 1
| 1020 мм |
Прим. Кабели NVMe | |||
| От (объединительная панель дисков) | Стенка для кабелей | К (процессорная плата) | Длина кабеля |
| 1 Разъем NVMe 0–1 | Левая стенка для кабелей | 1 Разъем PCIe 15A | 800 мм |
| 2 Разъем NVMe 2–3 | Левая стенка для кабелей | 2 Разъем PCIe 15B | 800 мм |
| 3 Разъем NVMe 4–5 | Правая стенка для кабелей | 3 Разъем PCIe 9B | 800 мм |
| 4 Разъем NVMe 6–7 | Правая стенка для кабелей | 4 Разъем PCIe 9A | 800 мм |
Прокладка кабелей между объединительной панелью AnyBay и внутренним адаптером RAID CFF
| Кабель SAS/SATA | Кабель NVMe | ||||||
| Прим. Кабели NVMe | ||||||
| От | Стенка для кабелей | К (внутренний адаптер RAID CFF) | Длина кабеля | От (объединительная панель дисков) | Стенка для кабелей | К (процессорная плата) | Длина кабеля |
| 1 Разъем SAS на объединительной панели для 2,5-дюймовых дисков | Неприменимо | 1a Разъем C0 | 140/140 мм | 1 Разъем NVMe 0–1 | Левая стенка для кабелей | 1 Разъем PCIe 15A | 800 мм |
| 1b Разъем C1 | 2 Разъем NVMe 2–3 | Левая стенка для кабелей | 2 Разъем PCIe 15B | 800 мм | |||
| 2 Разъем PCIe 14 на процессорной плате | Левая стенка для кабелей | 2 Входной разъем CFF | 900 мм | 3 Разъем NVMe 4–5 | Правая стенка для кабелей | 3 Разъем PCIe 9B | 800 мм |
| 3 Внутренний разъем питания RAID на процессорной плате | Неприменимо | 3 Разъем питания | 300 мм | 4 Разъем NVMe 6–7 | Правая стенка для кабелей | 4 Разъем PCIe 9A | 800 мм |
