2.5 英寸硬盘背板线缆布放
按照本节中的说明了解如何为 2.5 英寸硬盘背板进行线缆布放。
2.5 英寸硬盘背板线缆布放
按照相应章节的说明将电源线和信号线缆连接到 2.5 英寸硬盘背板:
2.5 英寸硬盘背板电源线布放
2.5 英寸硬盘背板信号线缆布放
根据具体配置,请参阅相应章节的说明以了解 2.5 英寸硬盘信号线缆布放:

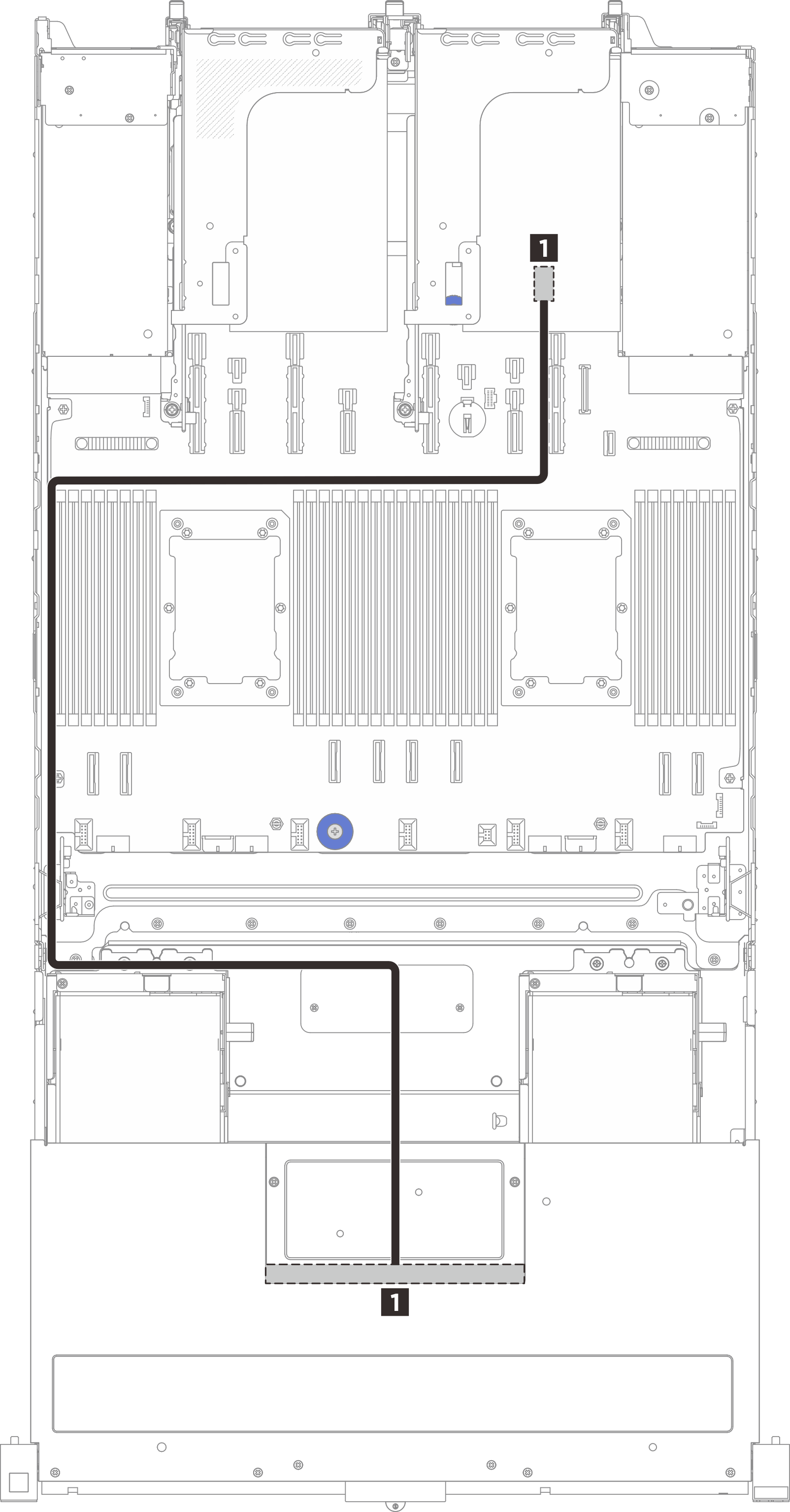

SAS/SATA 或 AnyBay 背板到 SFF RAID 适配器
![]() | |||
从 | 线缆壁 | 到 | 线缆长度 |
1 2.5 英寸硬盘背板上的 SAS 接口 | 左侧线缆壁 | 1
| 1020 毫米 |

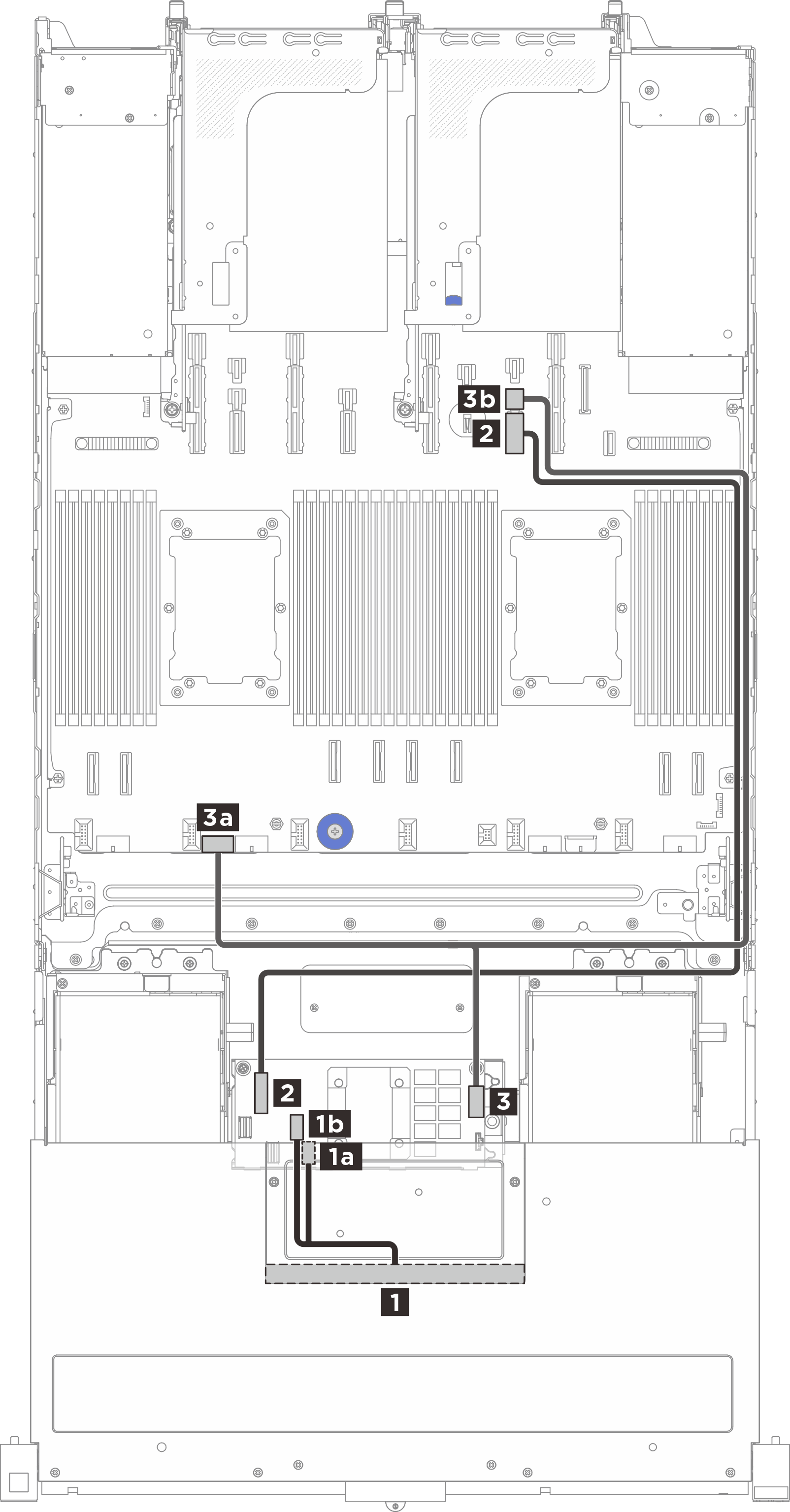

SAS/SATA 或 AnyBay(三模式)背板到内部 CFF RAID 适配器(装有一个处理器)
![]() | |||
从 | 线缆壁 | 到(内部 CFF RAID 适配器) | 线缆长度 |
1 2.5 英寸硬盘背板上的 SAS 接口 | 不适用 | 1a C0 接口 | 140/140 毫米 |
1b C1 接口 | |||
2 处理器板上的 PCIe 接口 10 | 右侧线缆壁 | 2 CFF 输入接口 | 900 毫米 |
3a 处理器板上的内部 RAID 电源接口 | 不适用 | 3 电源接口 | 300/800 毫米 |
3b 处理器板上的电源接口 10 | 右侧线缆壁 |

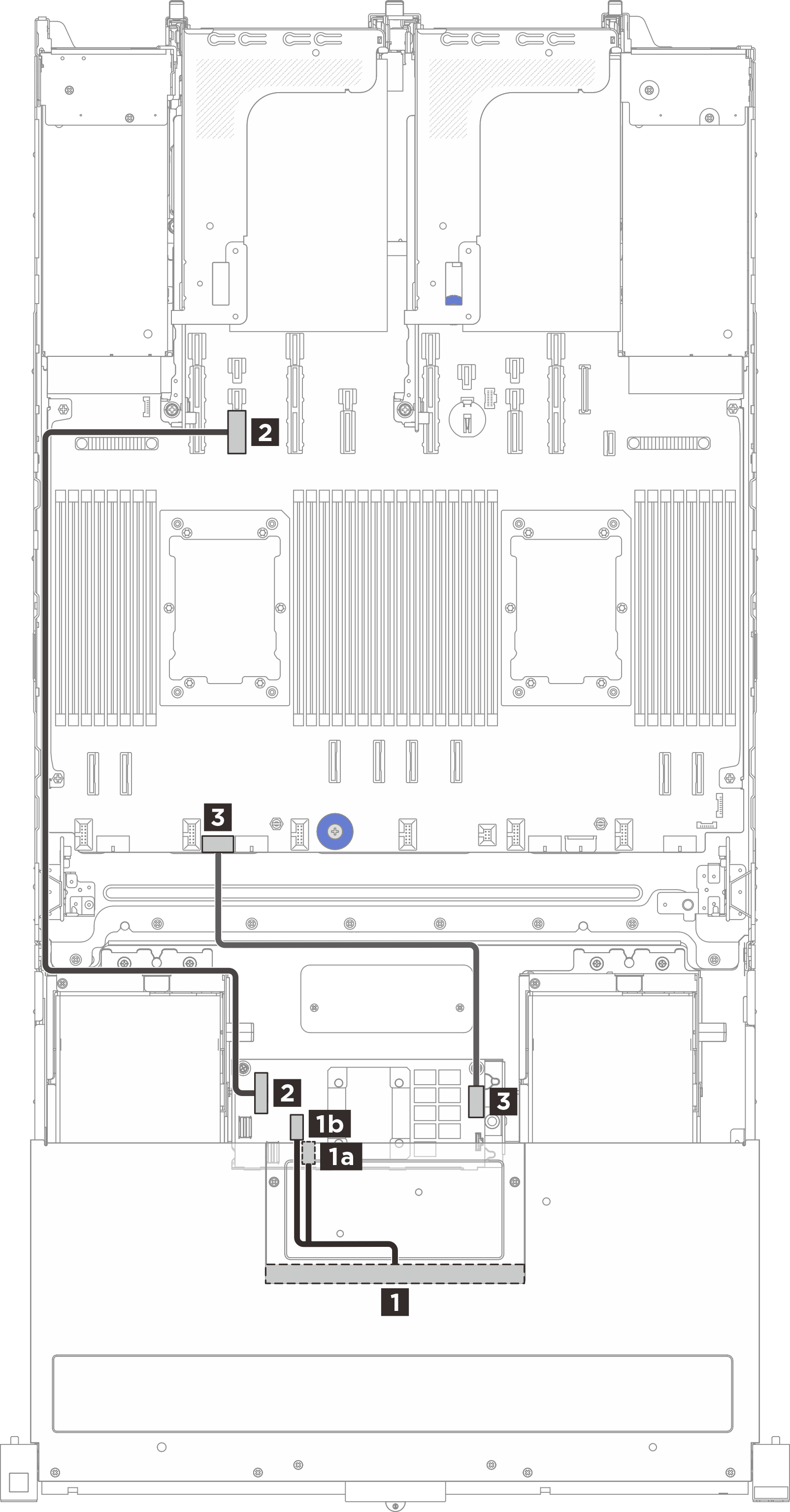

SAS/SATA 或 AnyBay 背板连接到内部 CFF RAID 适配器(装有两个处理器)
![]() | |||
从 | 线缆壁 | 到(内部 CFF RAID 适配器) | 线缆长度 |
1 2.5 英寸硬盘背板上的 SAS 接口 | 不适用 | 1a C0 接口 | 140/140 毫米 |
1b C1 接口 | |||
2 处理器板上的 PCIe 接口 14 | 左侧线缆壁 | 2 CFF 输入接口 | 900 毫米 |
3 处理器板上的内部 RAID 电源接口 | 不适用 | 3 电源接口 | 300 毫米 |

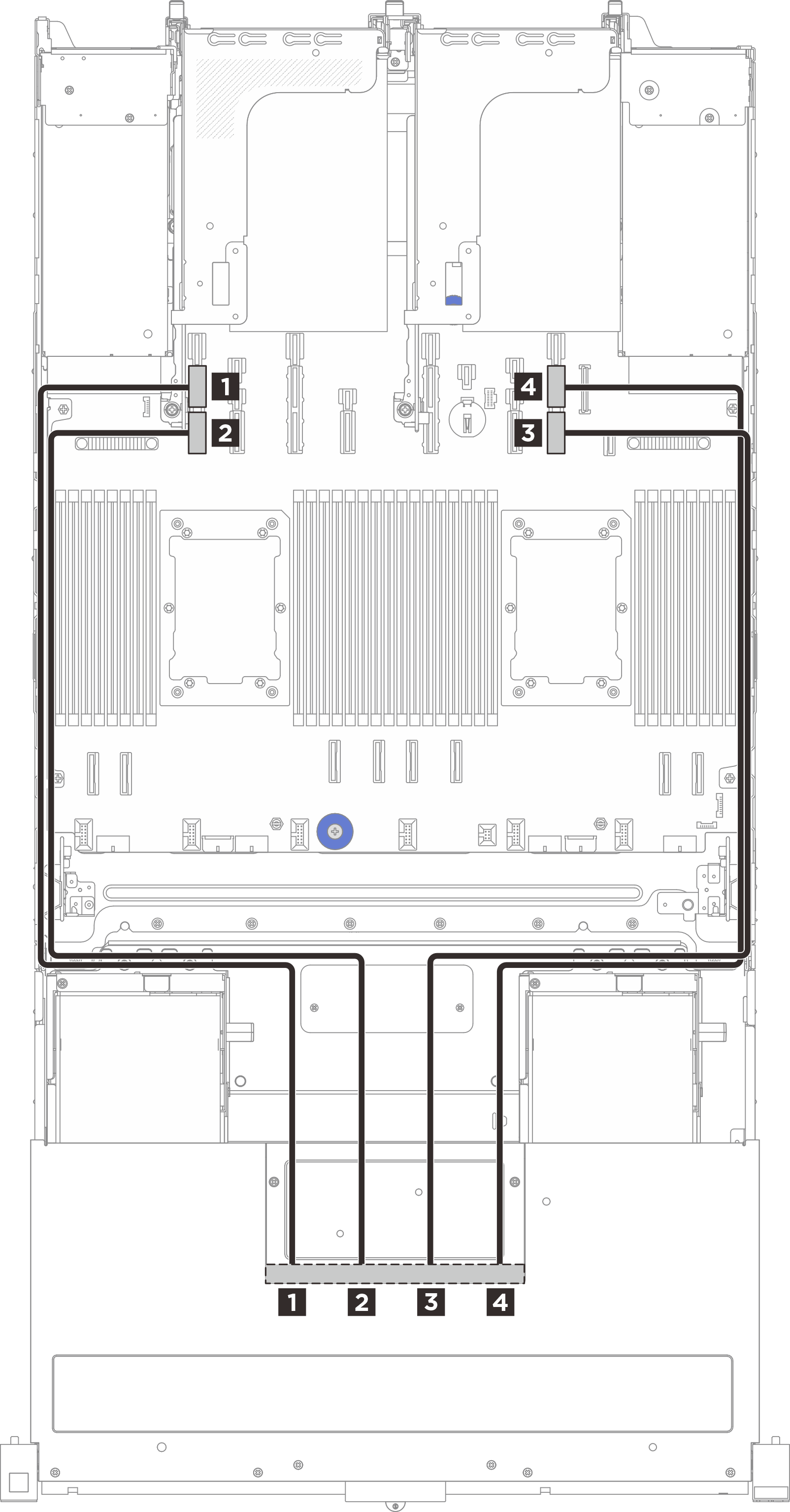

NVMe 背板
![]() | |||
从(硬盘背板) | 线缆壁 | 到(处理器板) | 线缆长度 |
1 NVMe 0-1 接口 | 左侧线缆壁 | 1 PCIe 接口 15A | 800 毫米 |
2 NVMe 2-3 接口 | 左侧线缆壁 | 2 PCIe 接口 15B | 800 毫米 |
3 NVMe 4-5 接口 | 右侧线缆壁 | 3 PCIe 接口 9B | 800 毫米 |
4 NVMe 6-7 接口 | 右侧线缆壁 | 4 PCIe 接口 9A | 800 毫米 |

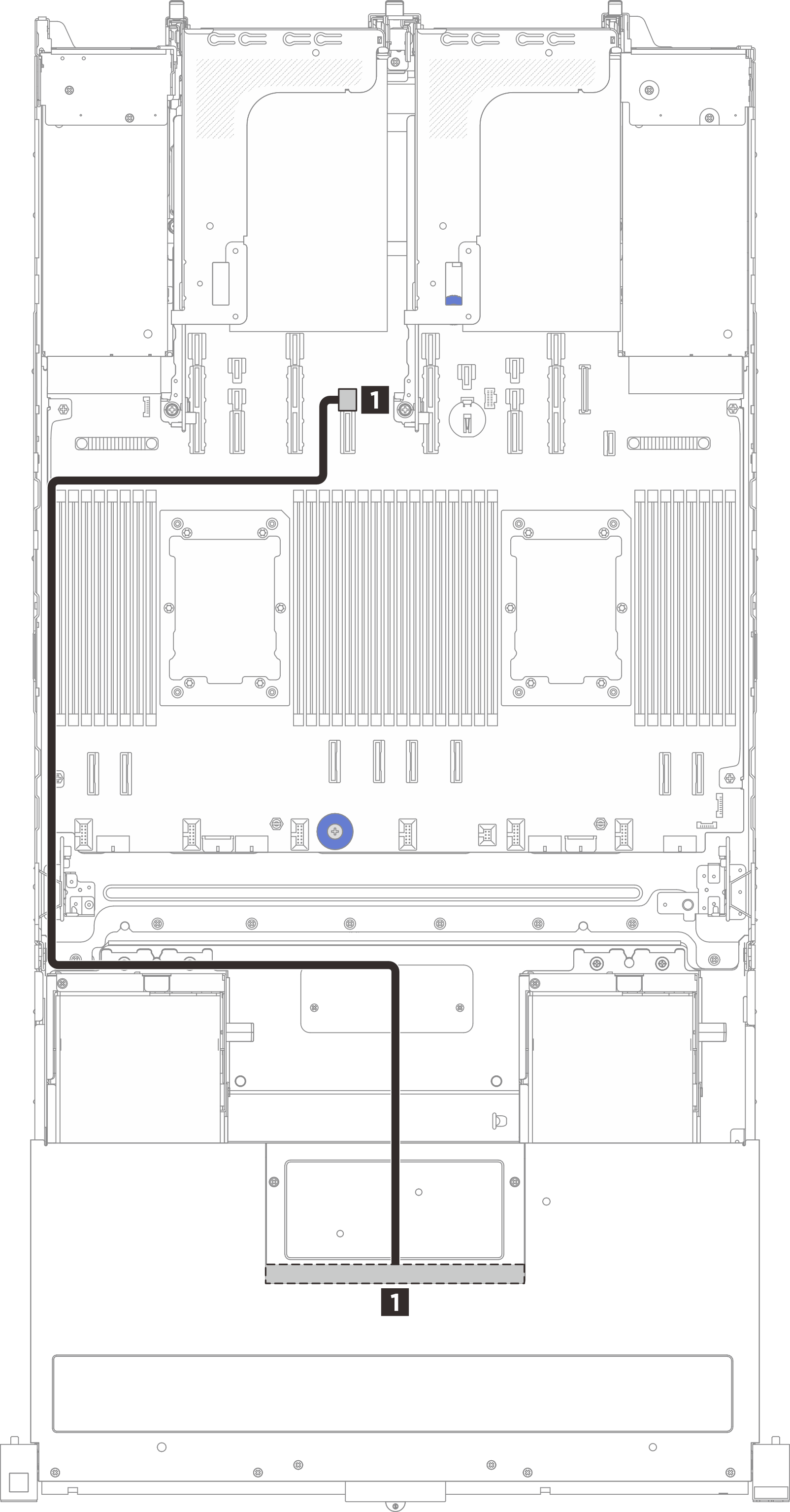

AnyBay 背板到 SFF RAID 适配器
SAS/SATA 线缆 | NVMe 线缆 | ||||||
![]() | ![]() | ||||||
从 | 线缆壁 | 到 | 线缆长度 | 从(硬盘背板) | 线缆壁 | 到(处理器板) | 线缆长度 |
1 2.5 英寸硬盘背板上的 SAS 接口 | 左侧线缆壁 | 1
| 1020 毫米 | 1 NVMe 0-1 接口 | 左侧线缆壁 | 1 PCIe 接口 15A | 800 毫米 |
2 NVMe 2-3 接口 | 左侧线缆壁 | 2 PCIe 接口 15B | 800 毫米 | ||||
3 NVMe 4-5 接口 | 右侧线缆壁 | 3 PCIe 接口 9B | 800 毫米 | ||||
4 NVMe 6-7 接口 | 右侧线缆壁 | 4 PCIe 接口 9A | 800 毫米 |

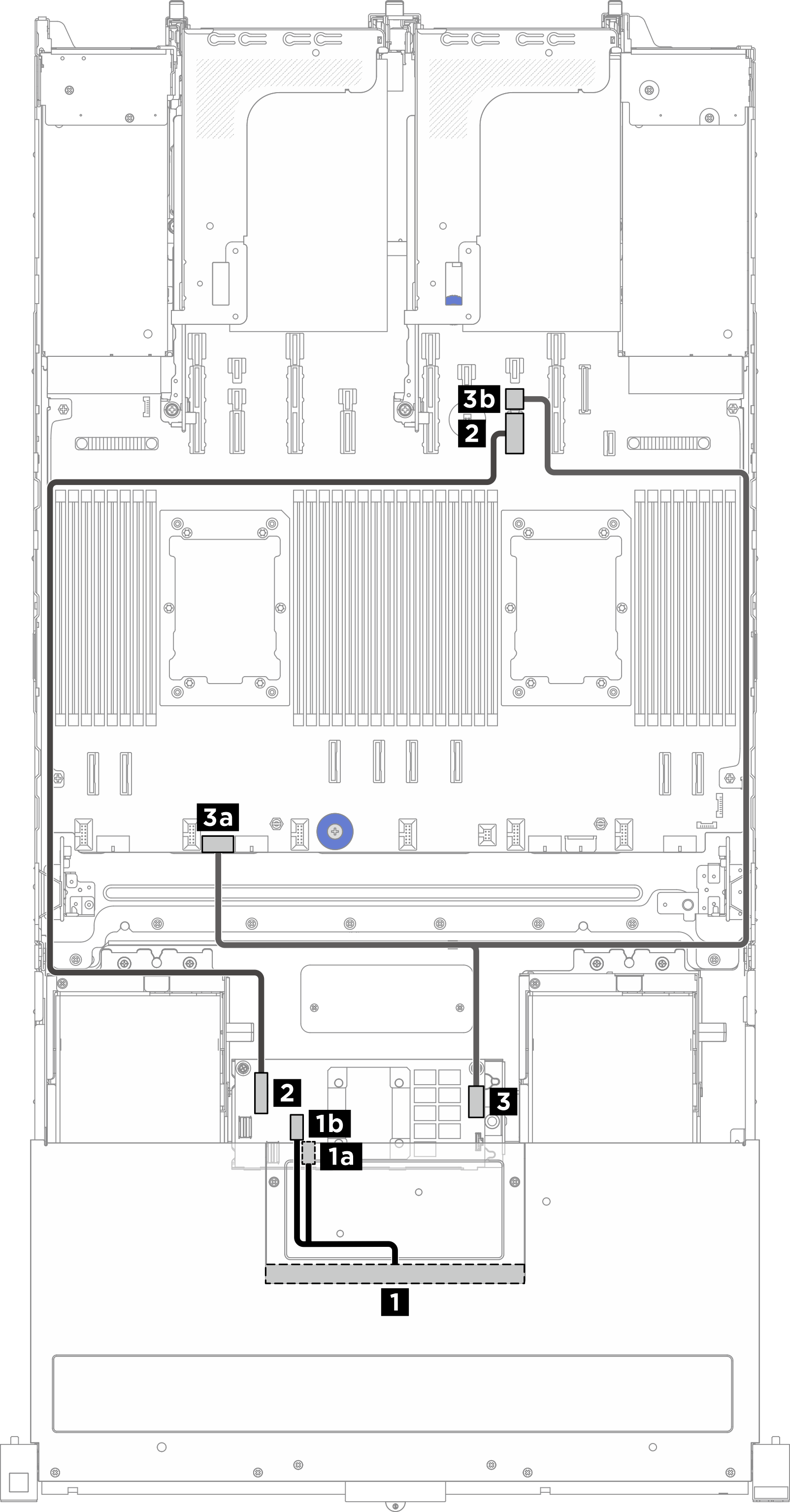

AnyBay 背板到内部 CFF RAID 适配器
SAS/SATA 线缆 | NVMe 线缆 | ||||||
![]() | ![]() | ||||||
从 | 线缆壁 | 到(内部 CFF RAID 适配器) | 线缆长度 | 从(硬盘背板) | 线缆壁 | 到(处理器板) | 线缆长度 |
1 2.5 英寸硬盘背板上的 SAS 接口 | 不适用 | 1a C0 接口 | 140/140 毫米 | 1 NVMe 0-1 接口 | 左侧线缆壁 | 1 PCIe 接口 15A | 800 毫米 |
1b C1 接口 | 2 NVMe 2-3 接口 | 左侧线缆壁 | 2 PCIe 接口 15B | 800 毫米 | |||
2 处理器板上的 PCIe 接口 14 | 左侧线缆壁 | 2 CFF 输入接口 | 900 毫米 | 3 NVMe 4-5 接口 | 右侧线缆壁 | 3 PCIe 接口 9B | 800 毫米 |
3 处理器板上的内部 RAID 电源接口 | 不适用 | 3 电源接口 | 300 毫米 | 4 NVMe 6-7 接口 | 右侧线缆壁 | 4 PCIe 接口 9A | 800 毫米 |
