E3.S 硬盘背板线缆布放
按照本节中的说明了解如何为 E3.S 硬盘背板布放线缆。
根据具体配置,请参阅相应章节的说明以了解 E3.S 硬盘背板线缆布放:

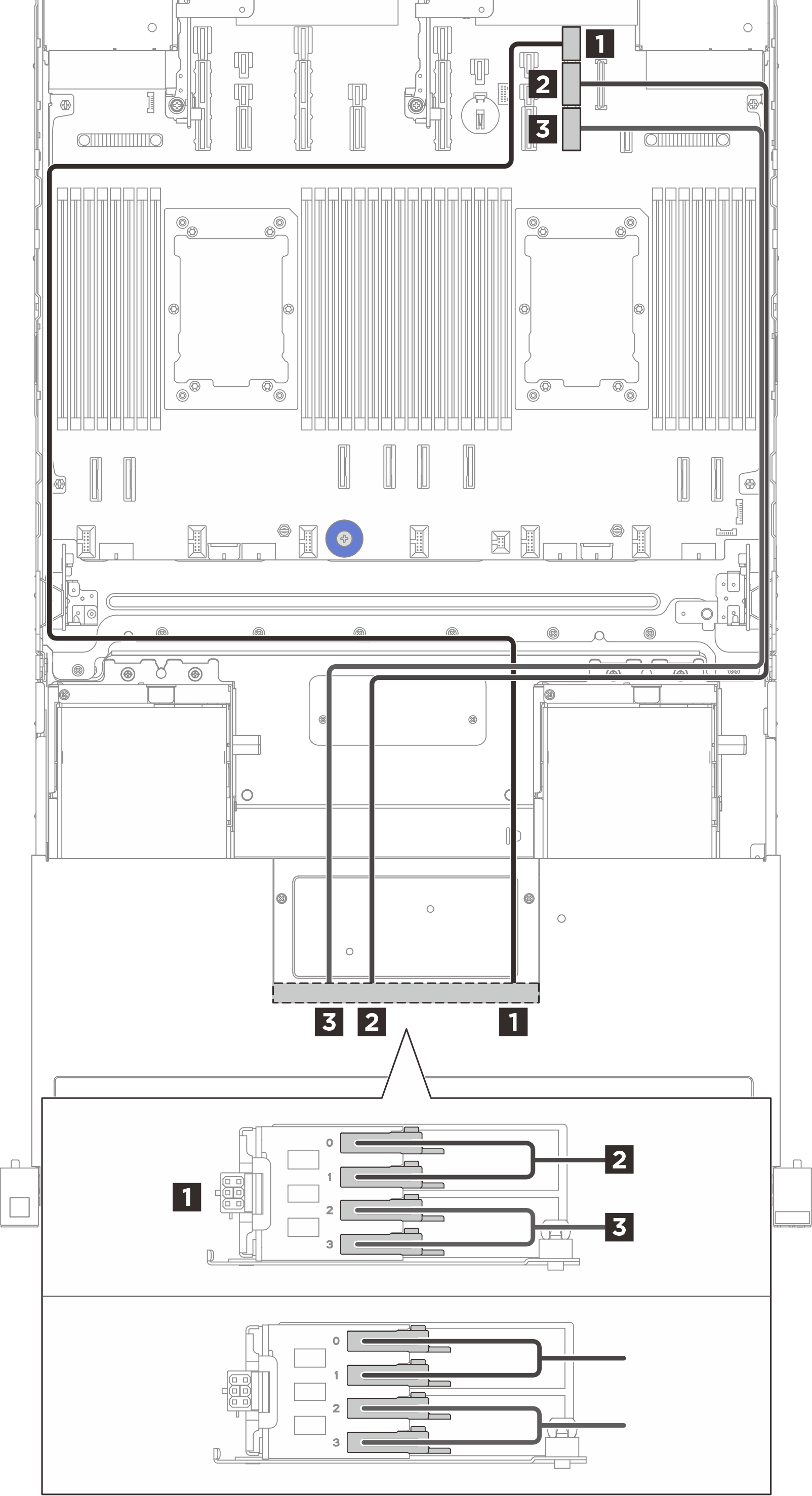

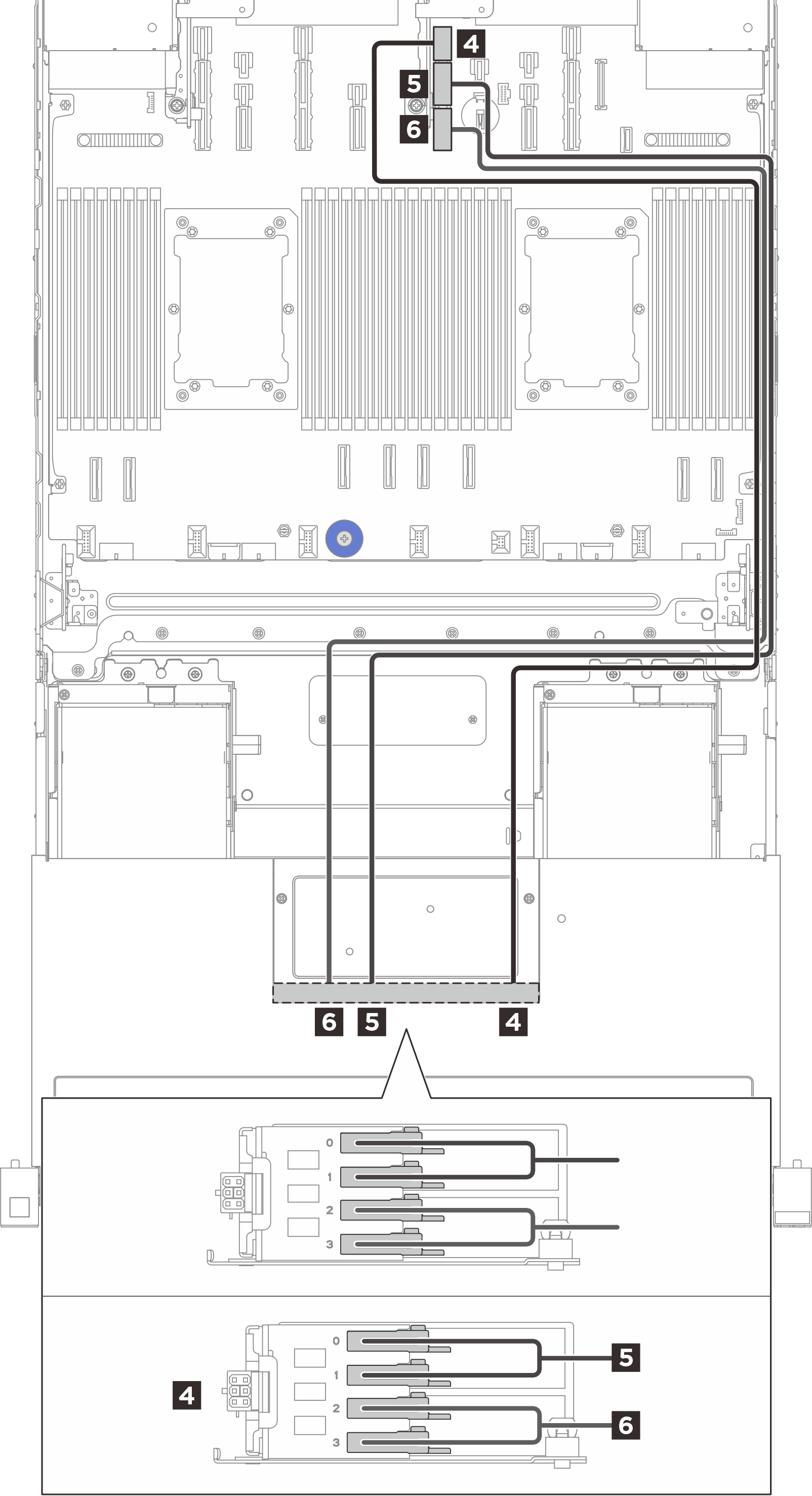

1 CPU + 正面转接卡组合件 x8/x8/x8/x8 配置
背板 1 | 背板 2 | ||
![]() | ![]() | ||
从(E3.S 背板) | 线缆壁 | 到(处理器板) | 线缆长度 |
1(BP1)电源接口 | 左侧线缆壁 | 1 电源接口 9 | 1200 毫米 |
2(BP1)插槽 0-1 接口 | 右侧线缆壁 | 2 PCIe 接口 9A | 850 毫米 |
3(BP1)插槽 2-3 接口 | 右侧线缆壁 | 3 PCIe 接口 9B | 850 毫米 |
4(BP2)电源接口 | 左侧线缆壁 | 4 电源接口 11 | 1200 毫米 |
5(BP2)插槽 0-1 接口 | 右侧线缆壁 | 5 PCIe 接口 11A | 850 毫米 |
6(BP2)插槽 2-3 接口 | 右侧线缆壁 | 6 PCIe 接口 11B | 850 毫米 |

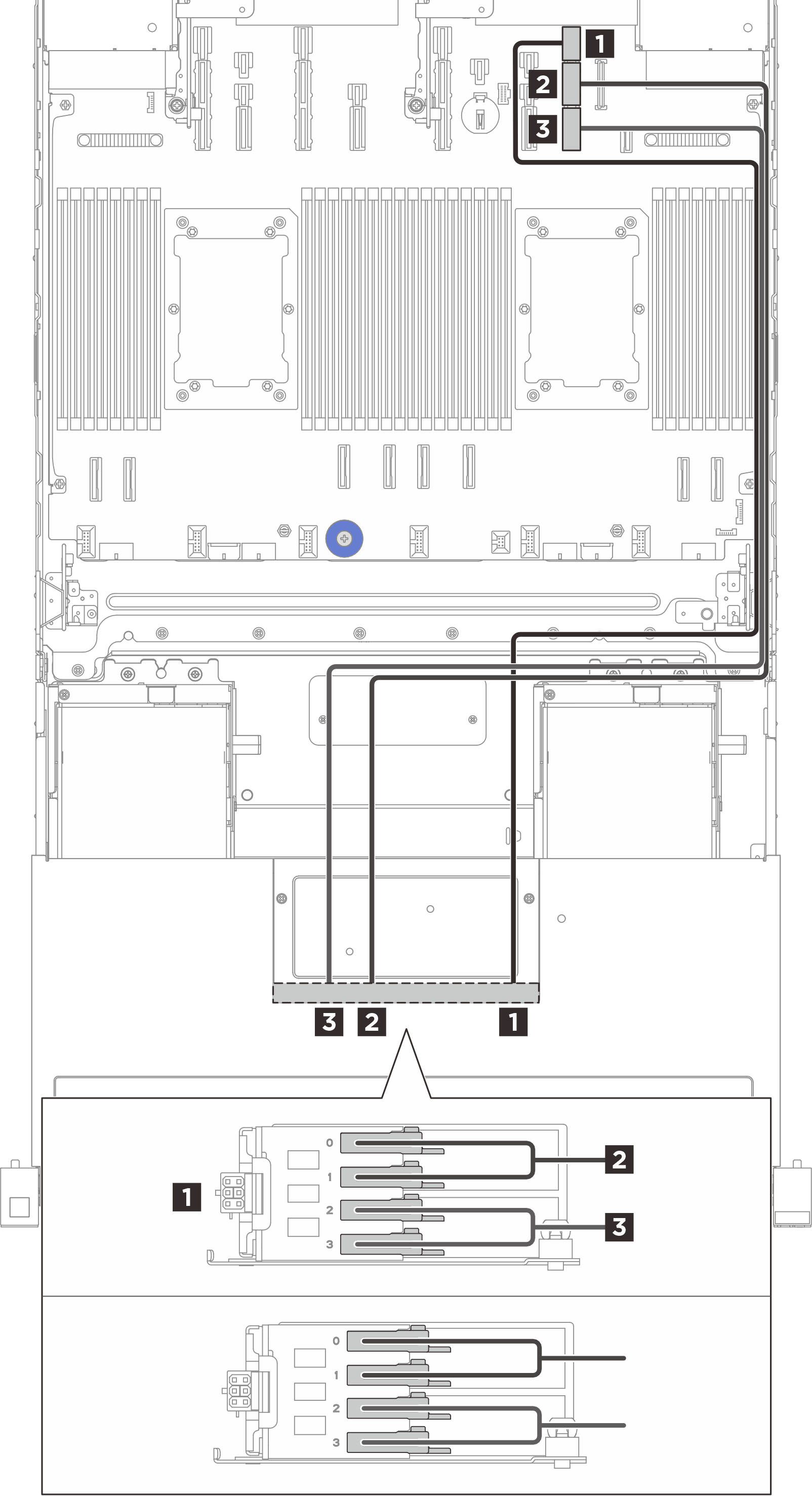

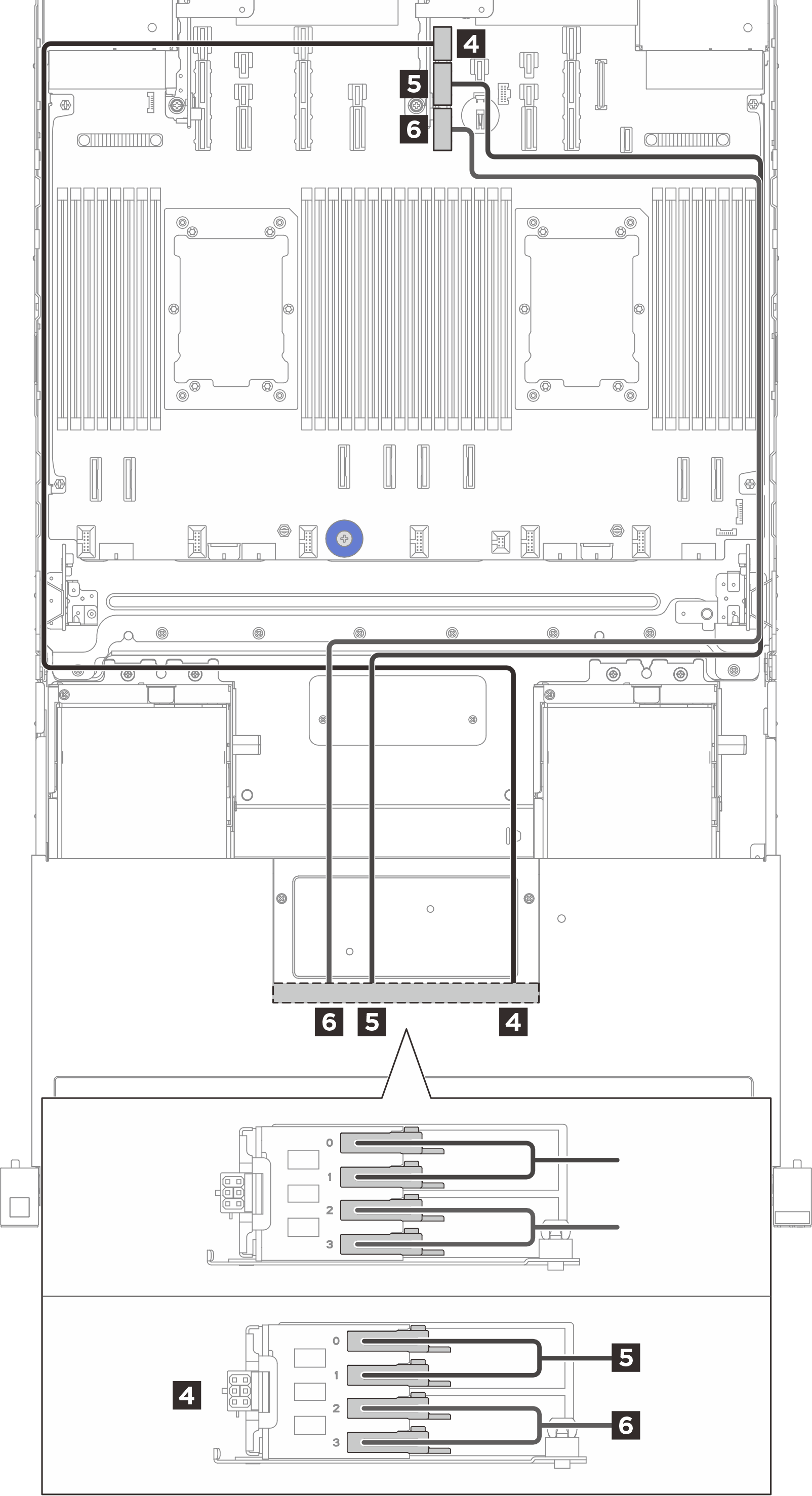

1 CPU + 正面转接卡组合件 x16/x16 配置
背板 1 | 背板 2 | ||
![]() | ![]() | ||
从(E3.S 背板) | 线缆壁 | 到(处理器板) | 线缆长度 |
1(BP1)电源接口 | 右侧线缆壁 | 1 电源接口 9 | 900 毫米 |
2(BP1)插槽 0-1 接口 | 右侧线缆壁 | 2 PCIe 接口 9A | 850 毫米 |
3(BP1)插槽 2-3 接口 | 右侧线缆壁 | 3 PCIe 接口 9B | 850 毫米 |
4(BP2)电源接口 | 右侧线缆壁 | 4 电源接口 11 | 900 毫米 |
5(BP2)插槽 0-1 接口 | 右侧线缆壁 | 5 PCIe 接口 11A | 850 毫米 |
6(BP2)插槽 2-3 接口 | 右侧线缆壁 | 6 PCIe 接口 11B | 850 毫米 |

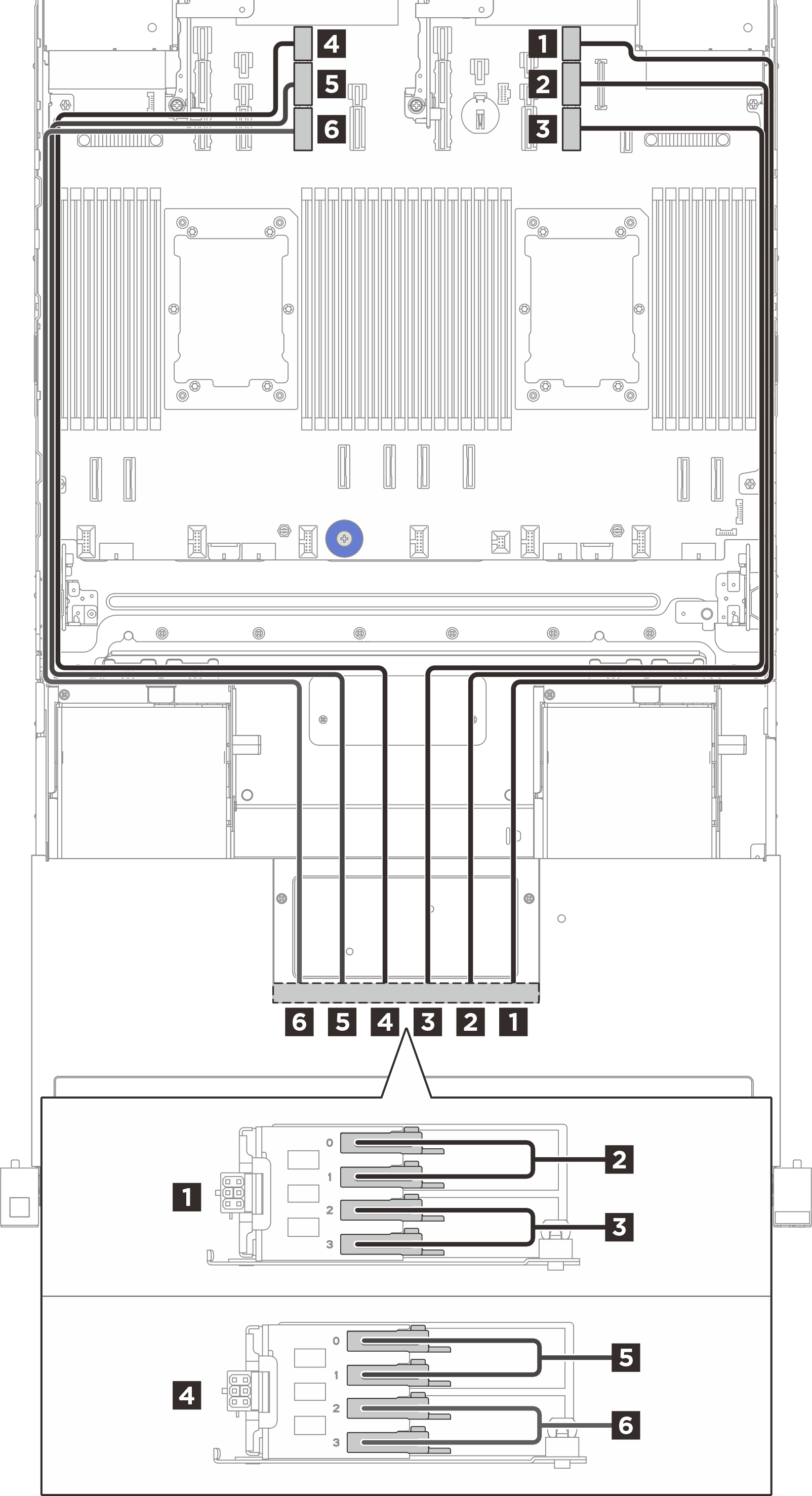

2 CPU 配置
![]() | |||
从(E3.S 背板) | 线缆壁 | 到(处理器板) | 线缆长度 |
1(BP1)电源接口 | 右侧线缆壁 | 1 电源接口 9 | 900 毫米 |
2(BP1)插槽 0-1 接口 | 右侧线缆壁 | 2 PCIe 接口 9A | 850 毫米 |
3(BP1)插槽 2-3 接口 | 右侧线缆壁 | 3 PCIe 接口 9B | 850 毫米 |
4(BP2)电源接口 | 左侧线缆壁 | 4 电源接口 13 | 900 毫米 |
5(BP2)插槽 0-1 接口 | 左侧线缆壁 | 5 PCIe 接口 13A | 850 毫米 |
6(BP2)插槽 2-3 接口 | 左侧线缆壁 | 6 PCIe 接口 13B | 850 毫米 |

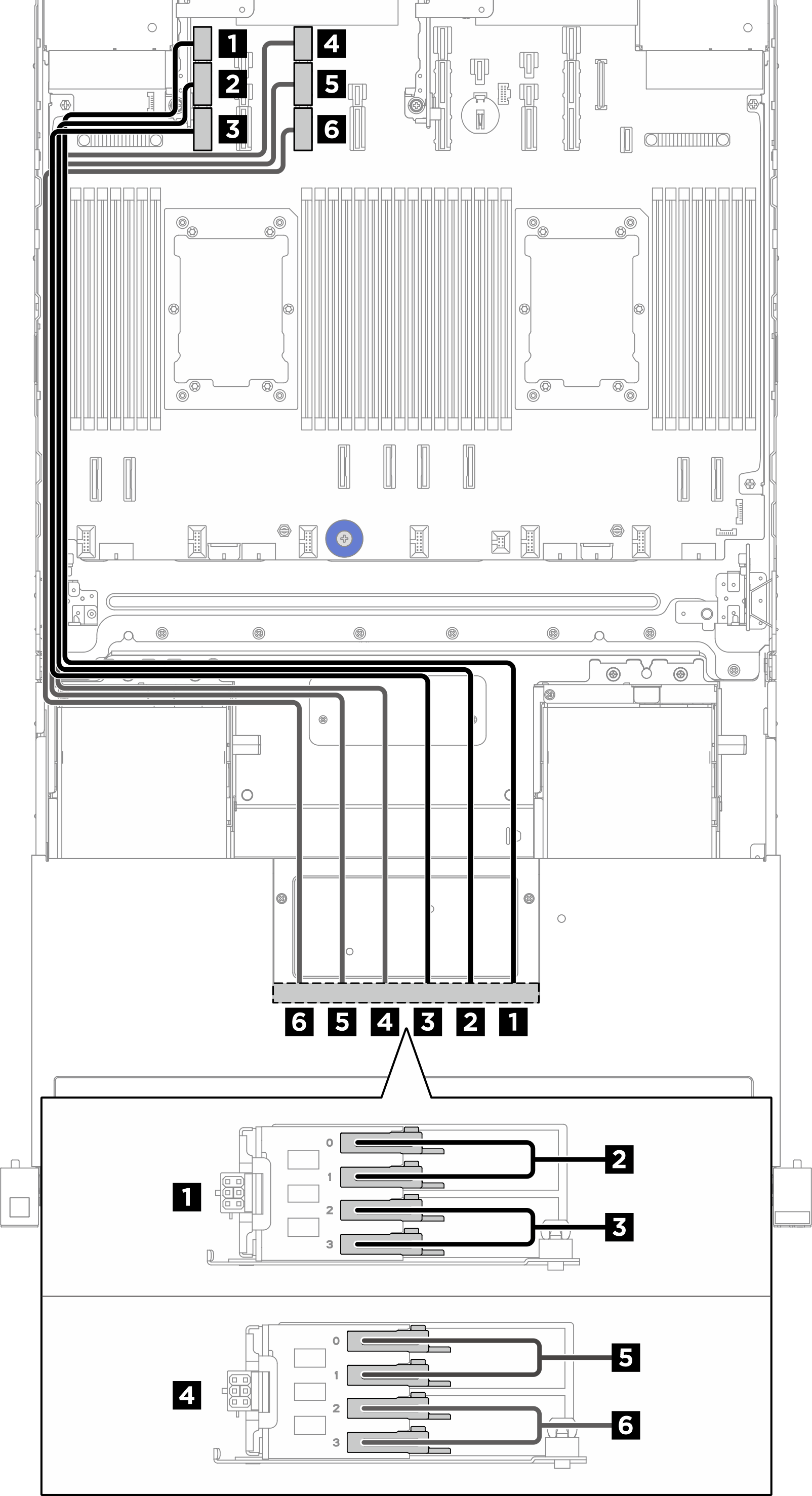

配备正面 M.2 背板的配置
如需了解正面 M.2 背板线缆布放,请参阅正面 M.2 引导背板和控制器板线缆布放。
![]() | |||
从(E3.S 背板) | 线缆壁 | 到(处理器板) | 线缆长度 |
1(BP1)电源接口 | 右侧线缆壁 | 1 电源接口 9 | 900 毫米 |
2(BP1)插槽 0-1 接口 | 右侧线缆壁 | 2 PCIe 接口 9A | 850 毫米 |
3(BP1)插槽 2-3 接口 | 右侧线缆壁 | 3 PCIe 接口 9B | 850 毫米 |
