이 섹션의 지침에 따라 E3.S 드라이브 백플레인의 케이블 배선 방법을 알아보십시오.
구성에 따라 E3.S 드라이브 백플레인 케이블 배선에 해당하는 섹션을 참조하십시오.

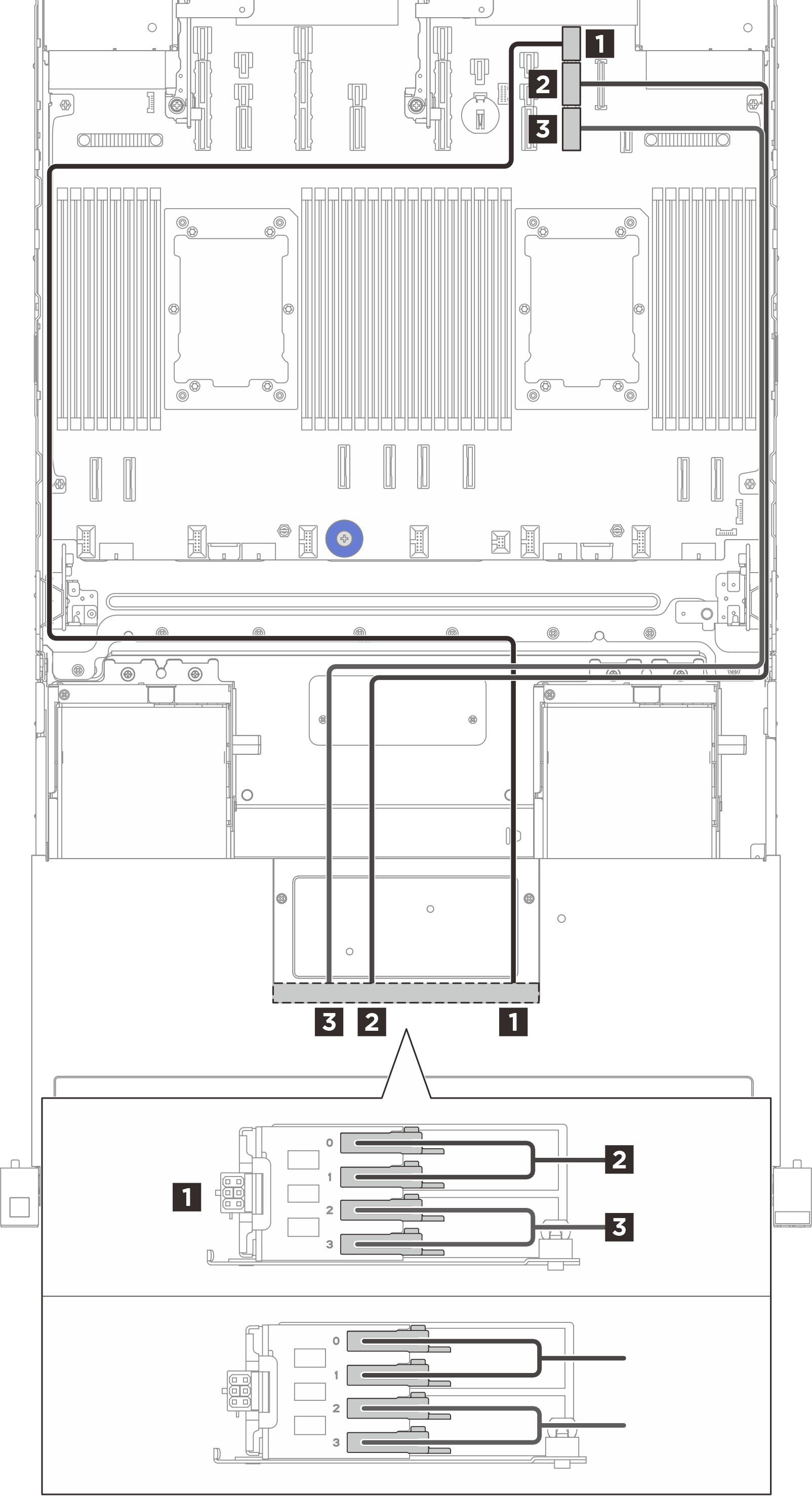

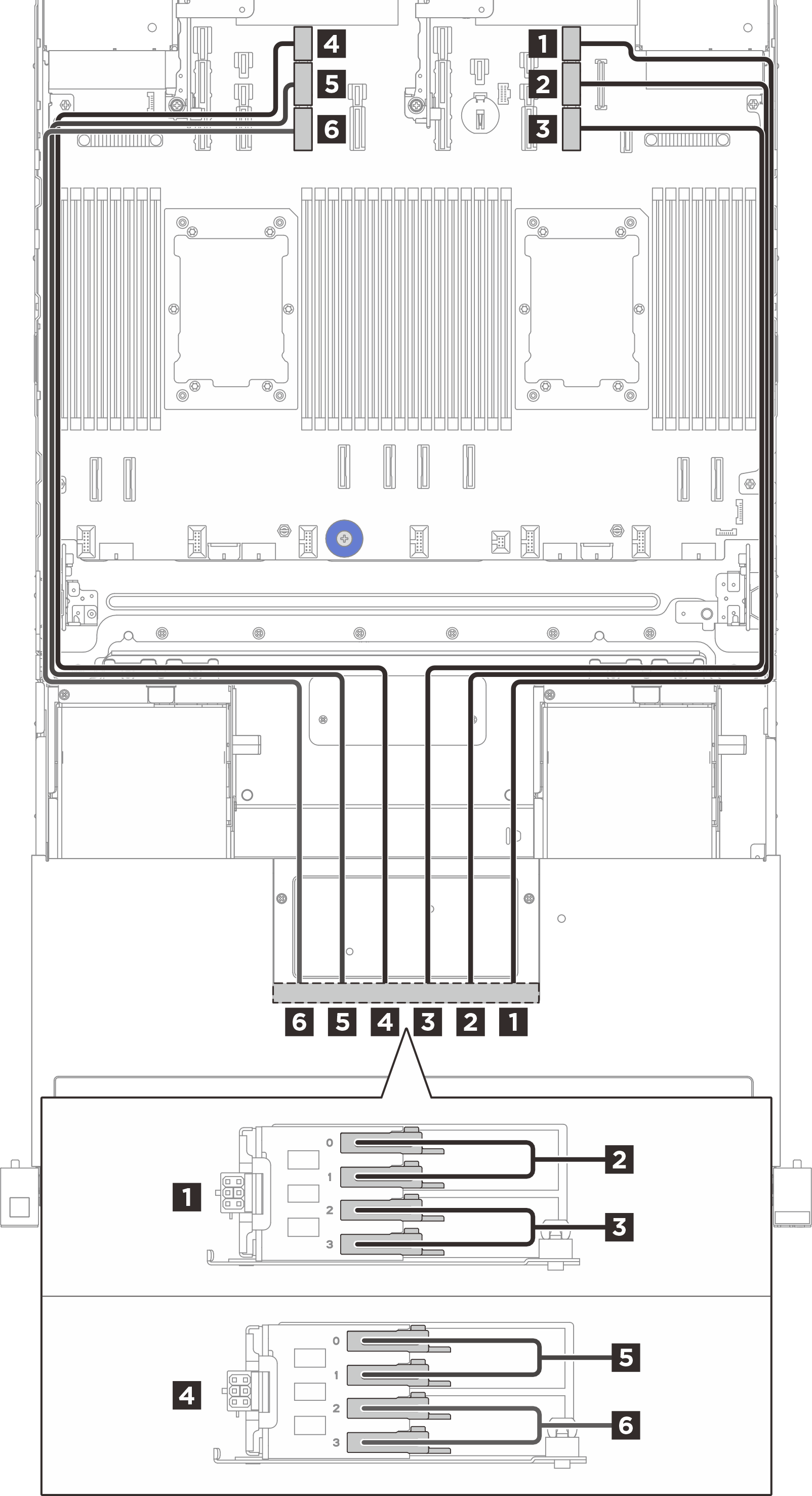

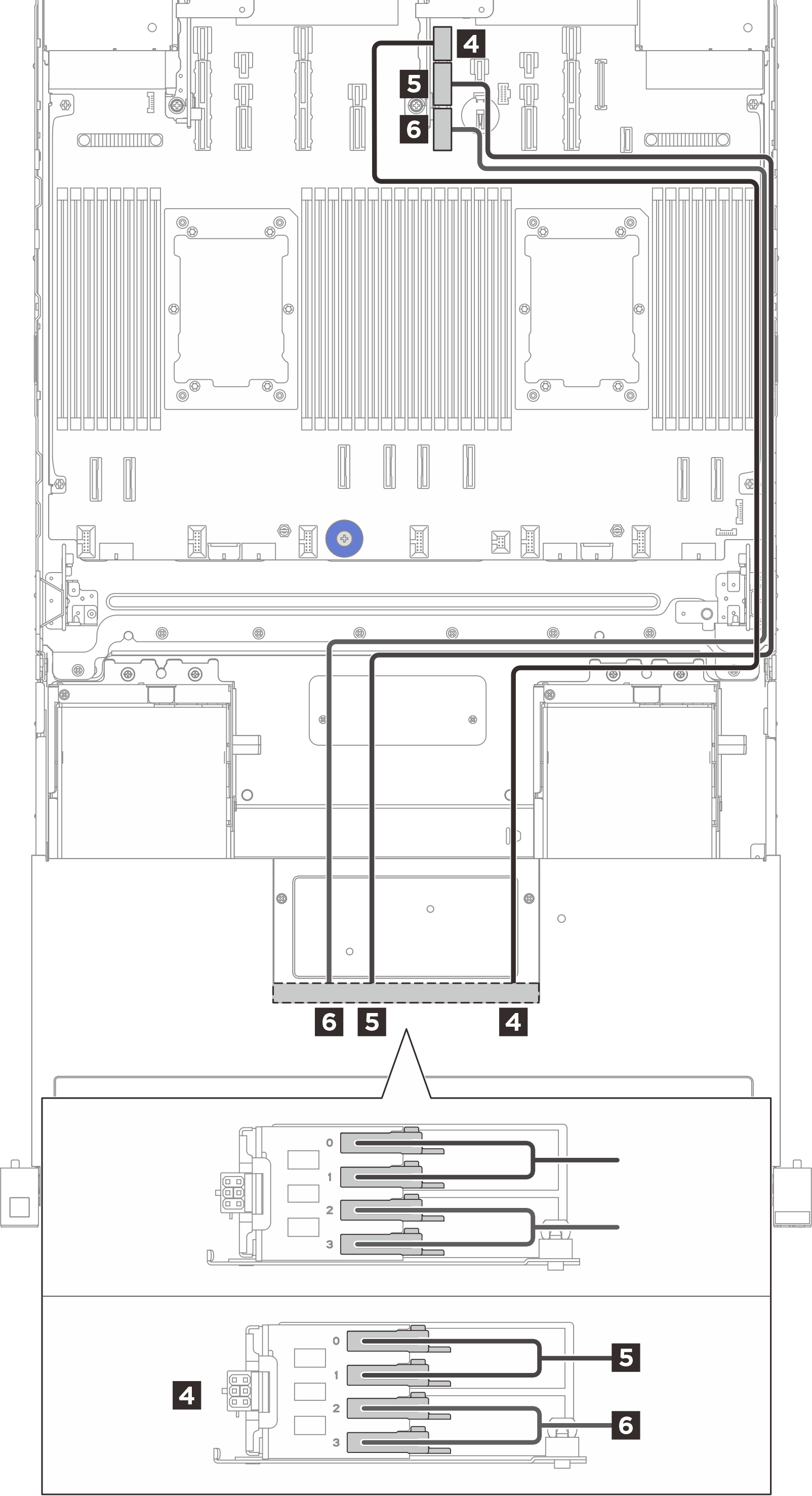

| 백플레인 1 | 백플레인 2 |
| |
| 시작(E3.S 백플레인) | 케이블 벽 | 끝(프로세서 보드) | 케이블 길이 |
| 1 (BP1) 전원 커넥터 | 케이블 벽(왼쪽) | 1 전원 커넥터 9 | 1,200mm |
| 2 (BP1) 베이 0, 1 | 케이블 벽(오른쪽) | 2 PCIe 커넥터 9A | 850mm |
| 3 (BP1) 베이 2, 3 | 케이블 벽(오른쪽) | 3 PCIe 커넥터 9B | 850mm |
| 4 (BP2) 전원 커넥터 | 케이블 벽(왼쪽) | 4 전원 커넥터 11 | 1,200mm |
| 5 (BP2) 베이 0, 1 | 케이블 벽(오른쪽) | 5 PCIe 커넥터 11A | 850mm |
| 6 (BP2) 베이 2, 3 | 케이블 벽(오른쪽) | 6 PCIe 커넥터 11B | 850mm |

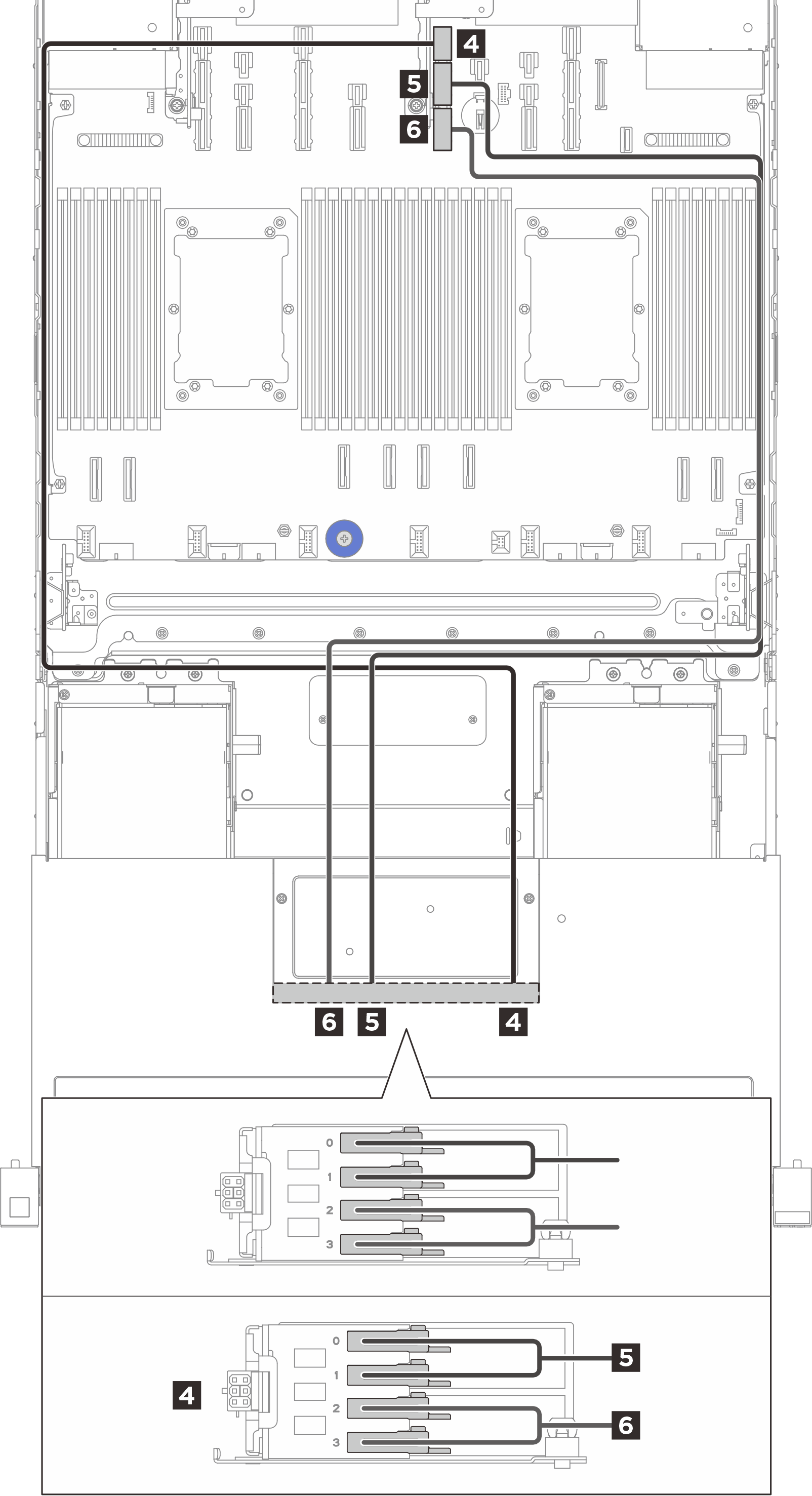

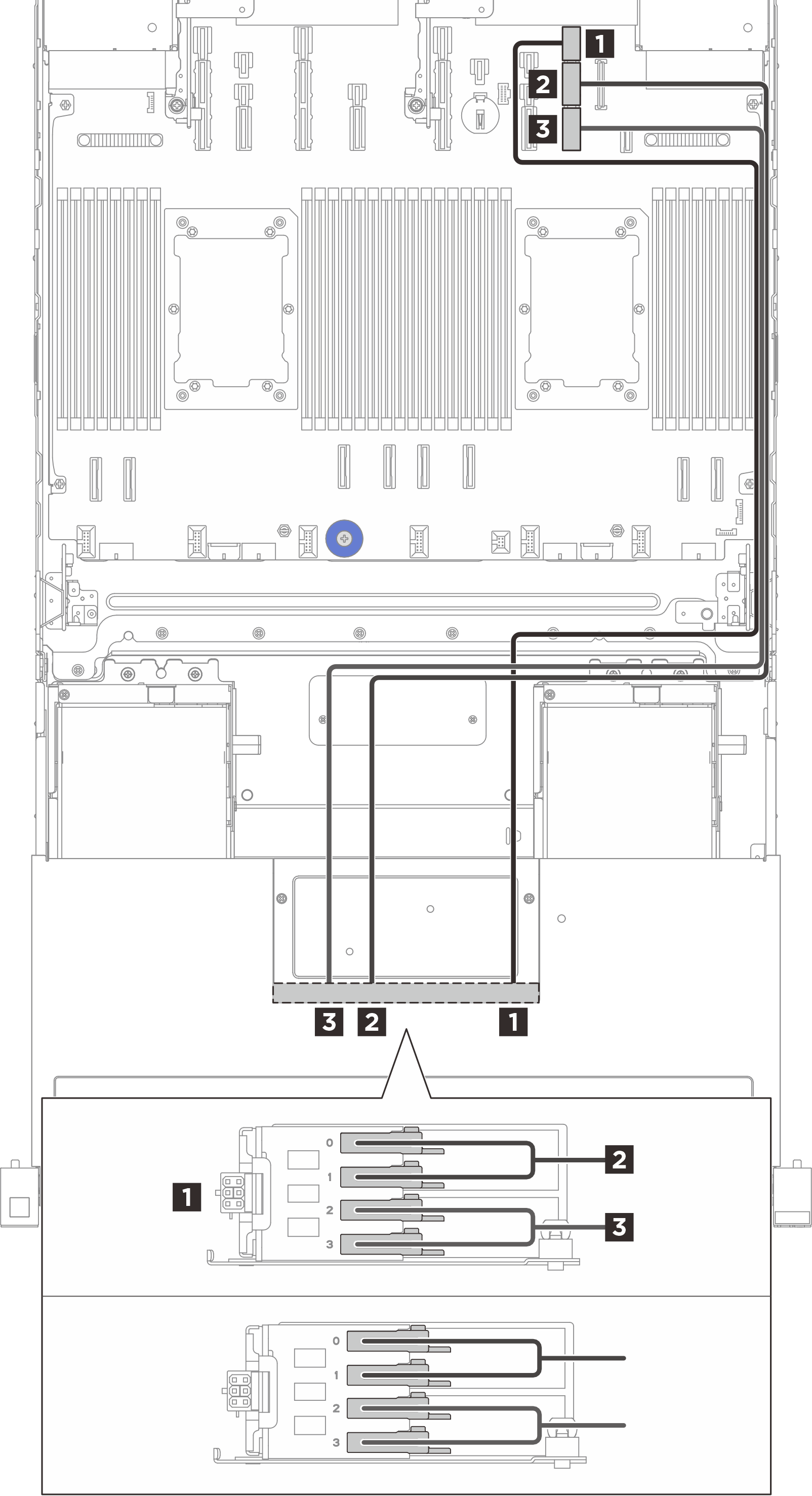

| 백플레인 1 | 백플레인 2 |
| |
| 시작(E3.S 백플레인) | 케이블 벽 | 끝(프로세서 보드) | 케이블 길이 |
| 1 (BP1) 전원 커넥터 | 케이블 벽(오른쪽) | 1 전원 커넥터 9 | 900mm |
| 2 (BP1) 베이 0, 1 | 케이블 벽(오른쪽) | 2 PCIe 커넥터 9A | 850mm |
| 3 (BP1) 베이 2, 3 | 케이블 벽(오른쪽) | 3 PCIe 커넥터 9B | 850mm |
| 4 (BP2) 전원 커넥터 | 케이블 벽(오른쪽) | 4 전원 커넥터 11 | 900mm |
| 5 (BP2) 베이 0, 1 | 케이블 벽(오른쪽) | 5 PCIe 커넥터 11A | 850mm |
| 6 (BP2) 베이 2, 3 | 케이블 벽(오른쪽) | 6 PCIe 커넥터 11B | 850mm |
|
| 시작(E3.S 백플레인) | 케이블 벽 | 끝(프로세서 보드) | 케이블 길이 |
| 1 (BP1) 전원 커넥터 | 케이블 벽(오른쪽) | 1 전원 커넥터 9 | 900mm |
| 2 (BP1) 베이 0, 1 | 케이블 벽(오른쪽) | 2 PCIe 커넥터 9A | 850mm |
| 3 (BP1) 베이 2, 3 | 케이블 벽(오른쪽) | 3 PCIe 커넥터 9B | 850mm |
| 4 (BP2) 전원 커넥터 | 케이블 벽(왼쪽) | 4 전원 커넥터 13 | 900mm |
| 5 (BP2) 베이 0, 1 | 케이블 벽(왼쪽) | 5 PCIe 커넥터 13A | 850mm |
| 6 (BP2) 베이 2, 3 | 케이블 벽(왼쪽) | 6 PCIe 커넥터 13B | 850mm |
|

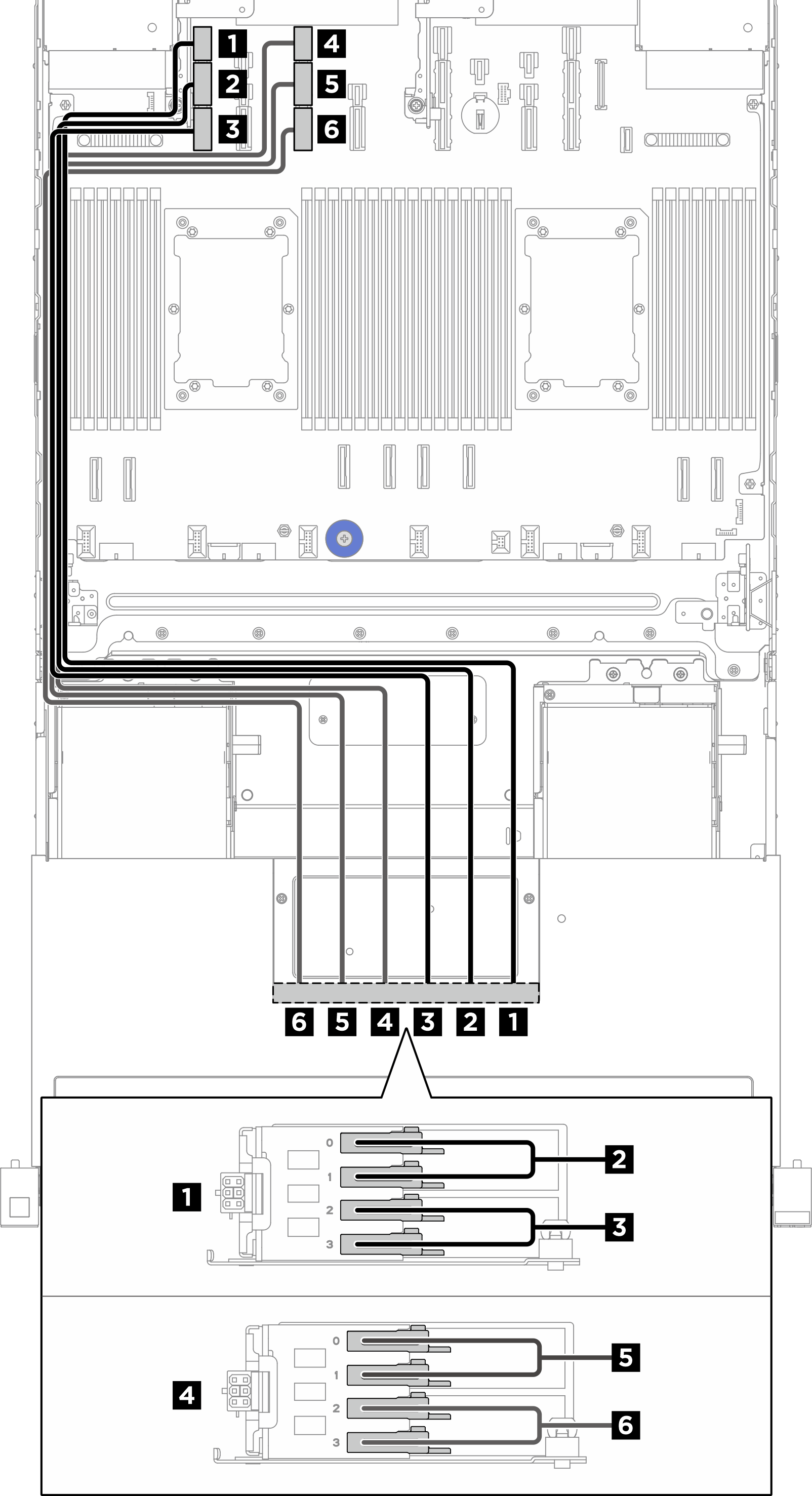

| 시작(E3.S 백플레인) | 케이블 벽 | 끝(프로세서 보드) | 케이블 길이 |
| 1 (BP1) 전원 커넥터 | 케이블 벽(왼쪽) | 1 전원 커넥터 15 | 900mm |
| 2 (BP1) 베이 0, 1 | 케이블 벽(왼쪽) | 2 PCIe 커넥터 15A | 850mm |
| 3 (BP1) 베이 2, 3 | 케이블 벽(왼쪽) | 3 PCIe 커넥터 15B | 850mm |
| 4 (BP2) 전원 커넥터 | 케이블 벽(왼쪽) | 4 전원 커넥터 13 | 900mm |
| 5 (BP2) 베이 0, 1 | 케이블 벽(왼쪽) | 5 PCIe 커넥터 13A | 850mm |
| 6 (BP2) 베이 2, 3 | 케이블 벽(왼쪽) | 6 PCIe 커넥터 13B | 850mm |
앞면 M.2 백플레인 케이블 배선은 앞면 M.2 부트 백플레인 및 컨트롤러 보드 케이블 배선의 내용을 참조하십시오.
|

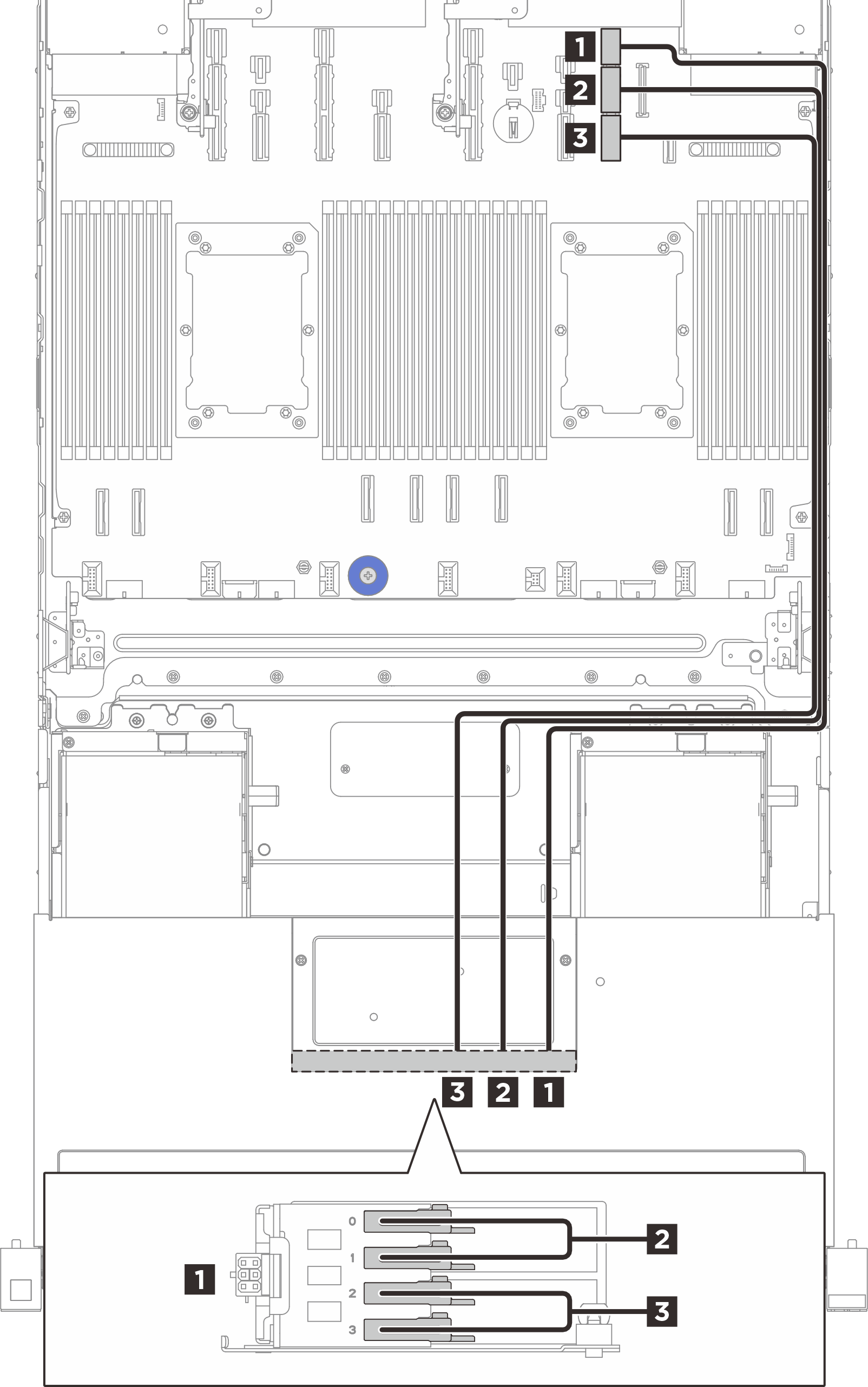

| 시작(E3.S 백플레인) | 케이블 벽 | 끝(프로세서 보드) | 케이블 길이 |
| 1 (BP1) 전원 커넥터 | 케이블 벽(오른쪽) | 1 전원 커넥터 9 | 900mm |
| 2 (BP1) 베이 0, 1 | 케이블 벽(오른쪽) | 2 PCIe 커넥터 9A | 850mm |
| 3 (BP1) 베이 2, 3 | 케이블 벽(오른쪽) | 3 PCIe 커넥터 9B | 850mm |
