라이저 카드 케이블 배선
이 섹션의 지침에 따라 라이저 카드의 케이블 배선 방법을 알아보십시오.
뒷면 라이저 어셈블리 | 라이저 카드 3개 포함 | 라이저 카드 2개 포함 |
라이저 어셈블리 2(프로세서 1) | 라이저 어셈블리 2: x8/x16/x16 | 라이저 어셈블리 2: x16/x16 |
라이저 어셈블리 3(프로세서 2) | 라이저 어셈블리 3: x8/x16/x16 | 라이저 어셈블리 3: x16/x16 |
앞면 라이저 어셈블리: 라이저 어셈블리 6 및 라이저 어셈블리 7 |

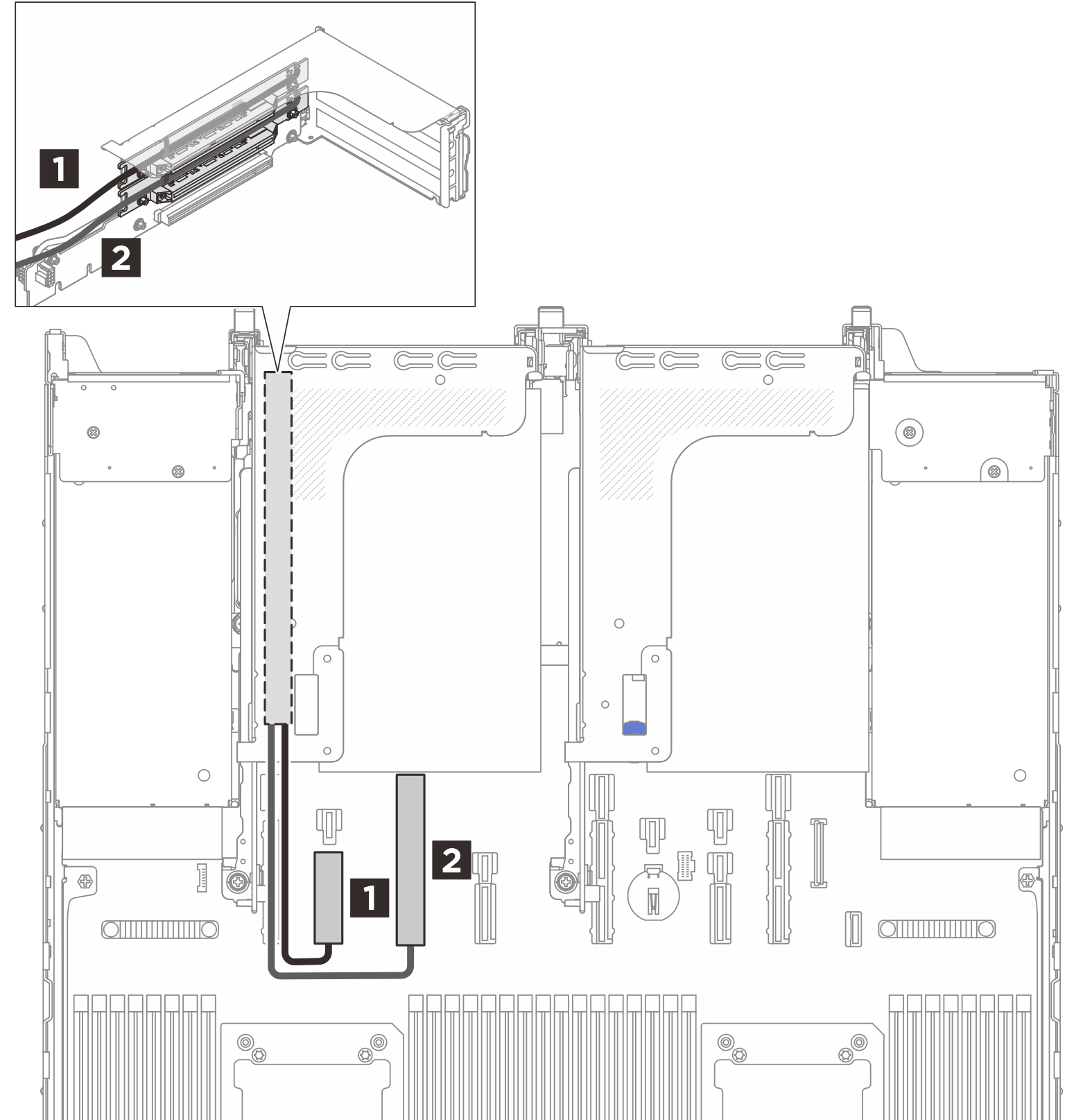

라이저 어셈블리 2: x8/x16/x16 구성
![]() | ||
시작 | 끝(프로세서 보드) | 케이블 길이 |
1 슬롯 3의 라이저 카드 | 1 PCIe 커넥터 10 및 전원 커넥터 10 | 350mm |
2 슬롯 4의 라이저 카드 | 2 PCIe 커넥터 9 및 전원 커넥터 9 | 300mm |
프로세서 보드에 직접 연결되는 가장 하단 슬롯의 라이저 카드는 케이블이 필요하지 않습니다. |

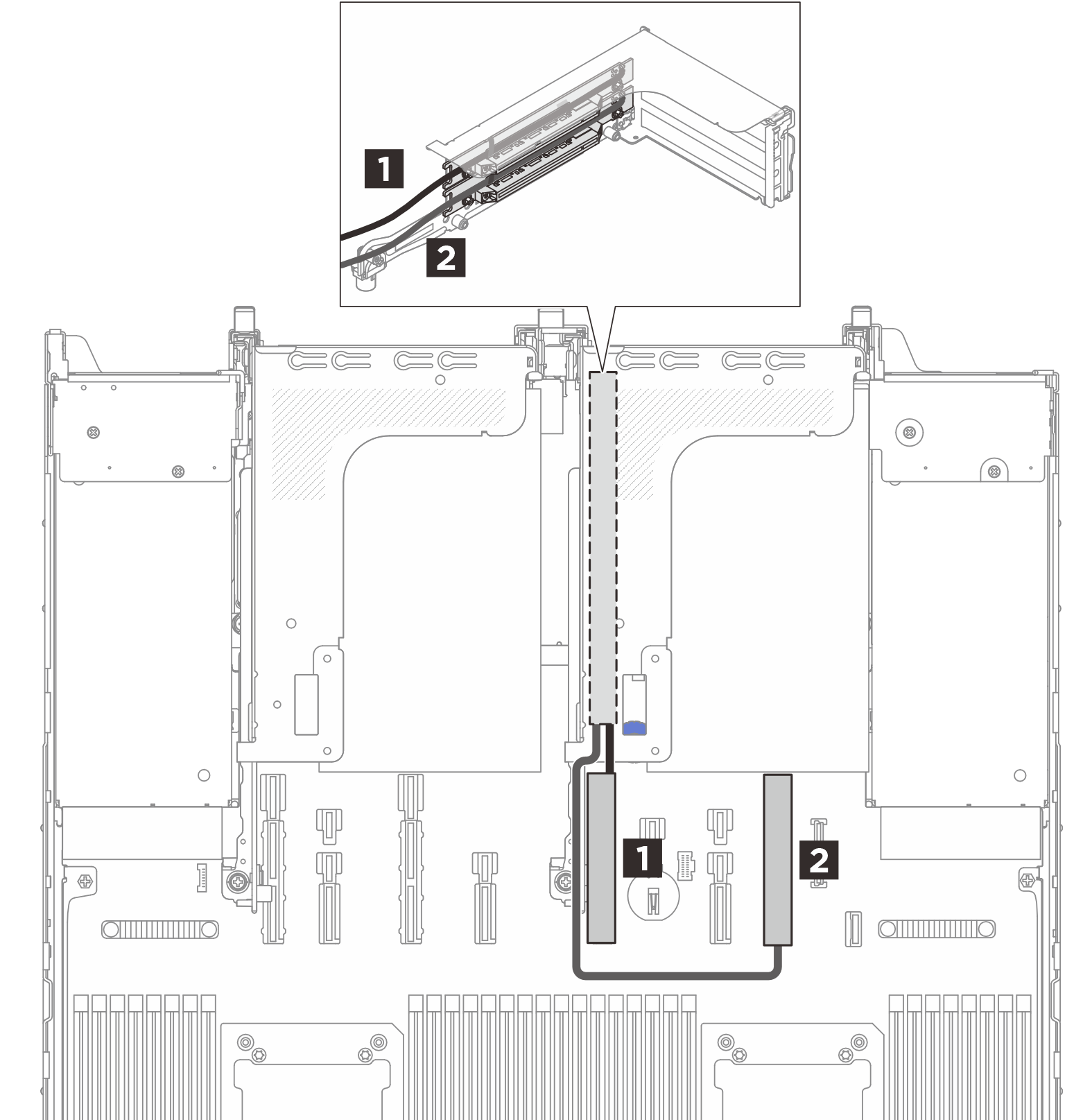

라이저 어셈블리 3: x8/x16/x16 구성
![]() | ||
시작 | 끝(프로세서 보드) | 케이블 길이 |
1 슬롯 6의 라이저 카드 | 1 PCIe 커넥터 14 및 전원 커넥터 14 | 350mm |
2 슬롯 7의 라이저 카드 | 2 PCIe 커넥터 13 및 전원 커넥터 13 | 300mm |
라이저 어셈블리 2: x16/x16 구성
![]() | ||
시작 | 끝(프로세서 보드) | 케이블 길이 |
1 슬롯 3의 라이저 카드 | 1 PCIe 커넥터 10 및 전원 커넥터 11 | 300mm |
2 슬롯 4의 라이저 카드 | 2 PCIe 커넥터 9 및 전원 커넥터 9 | 300mm |
프로세서 보드에 직접 연결되는 가장 하단 슬롯의 라이저 카드는 케이블이 필요하지 않습니다. |
라이저 어셈블리 3: x16/x16 구성
![]() | ||
시작 | 끝(프로세서 보드) | 케이블 길이 |
1 슬롯 6의 라이저 카드 | 1 PCIe 커넥터 10 및 전원 커넥터 11 | 300mm |
2 슬롯 7의 라이저 카드 | 2 PCIe 커넥터 9 및 전원 커넥터 9 | 300mm |

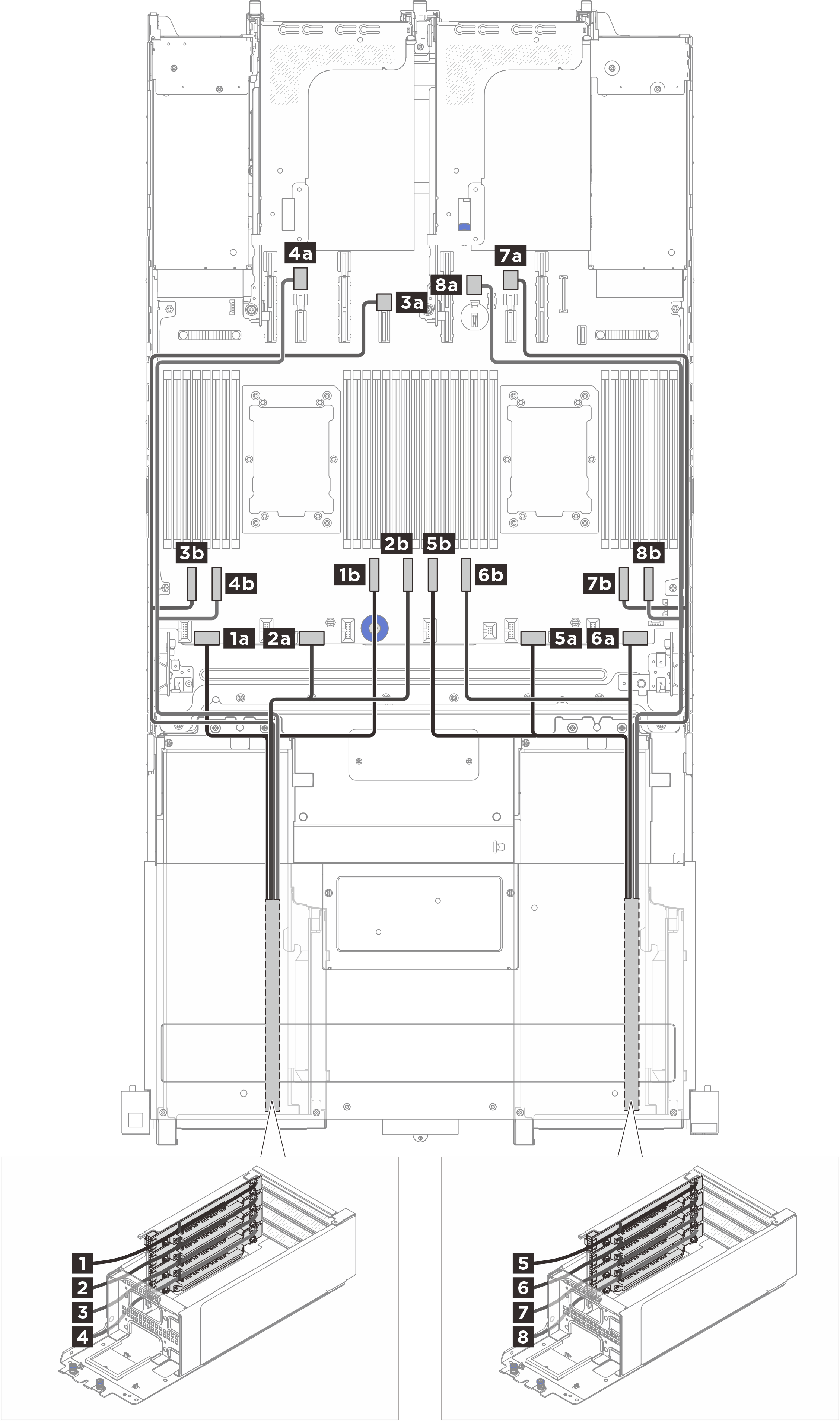

앞면 라이저 어셈블리: x8/x8/x8/x8 구성
![]() | ||
시작 | 끝(프로세서 보드) | 케이블 길이 |
1 슬롯 16의 라이저 카드 | 1a 전원 커넥터 1 | 550/470mm |
1b PCIe 커넥터 6 | ||
2 슬롯 17의 라이저 카드 | 2a 전원 커넥터 2 | 550/470mm |
2b PCIe 커넥터 5 | ||
3 슬롯 18의 라이저 카드 | 3a 전원 커넥터 12 | 550/1,000mm |
3b PCIe 커넥터 8 | ||
4 슬롯 19의 라이저 카드 | 4a 전원 커넥터 23 | 550/1,000mm |
4b PCIe 커넥터 7 | ||
5 슬롯 20의 라이저 카드 | 5a 전원 커넥터 3 | 550/470mm |
5b PCIe 커넥터 4 | ||
6 슬롯 21의 라이저 카드 | 6a 전원 커넥터 4 | 550/470mm |
6b PCIe 커넥터 3 | ||
7 슬롯 22의 라이저 카드 | 7a 전원 커넥터 20 | 550/1,000mm |
7b PCIe 커넥터 2 | ||
8 슬롯 23의 라이저 카드 | 8a 전원 커넥터 21 | 550/1,000mm |
8b PCIe 커넥터 1 |

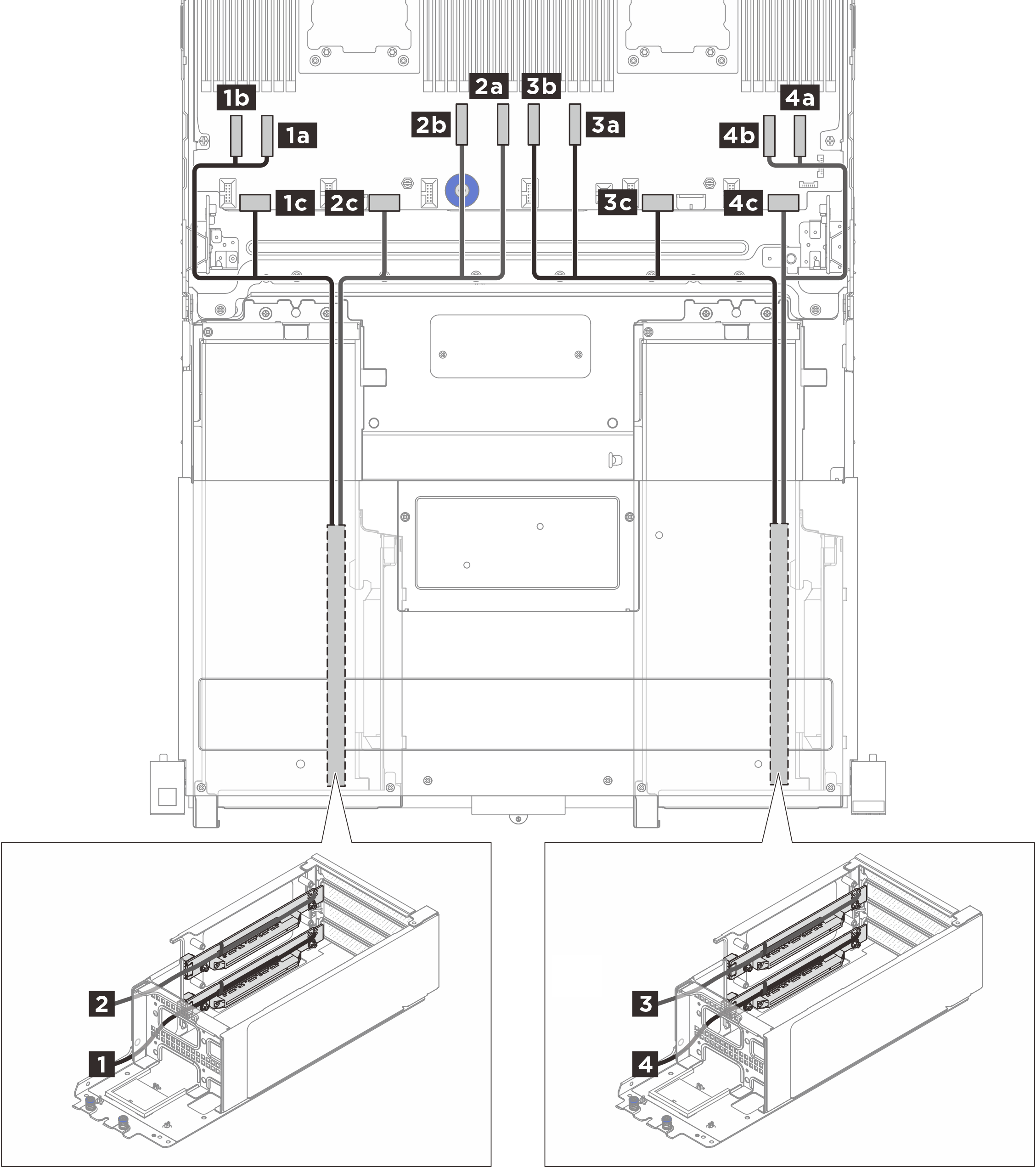

앞면 라이저 어셈블리: x16/x16 구성
![]() | ||
시작 | 끝(프로세서 보드) | 케이블 길이 |
1 슬롯 19의 라이저 카드 | 1a PCIe 커넥터 7 | 550/450mm |
1b PCIe 커넥터 8 | ||
1c 전원 커넥터 1 | ||
2 슬롯 17의 라이저 카드 | 2a PCIe 커넥터 5 | 550/450mm |
2b PCIe 커넥터 6 | ||
2c 전원 커넥터 2 | ||
3 슬롯 21의 라이저 카드 | 3a PCIe 커넥터 3 | 550/450mm |
3b PCIe 커넥터 4 | ||
3c 전원 커넥터 3 | ||
4 슬롯 23의 라이저 카드 | 4a PCIe 커넥터 1 | 550/450mm |
4b PCIe 커넥터 2 | ||
4c 전원 커넥터 4 |
