การเดินสายสำหรับการ์ดตัวยก

ทำตามคำแนะนำในส่วนนี้เพื่อเรียนรู้วิธีเดินสายสำหรับการ์ดตัวยก

ส่วนประกอบตัวยกด้านหลังพร้อมการ์ดตัวยกสามตัวพร้อมการ์ดตัวยกสองตัว
ส่วนประกอบตัวยก 2 (โปรเซสเซอร์ 1)ส่วนประกอบตัวยก 2: x8/x16/x16ส่วนประกอบตัวยก 2: x16/x16
ส่วนประกอบตัวยก 3 (โปรเซสเซอร์ 2)ส่วนประกอบตัวยก 3: x8/x16/x16ส่วนประกอบตัวยก 3: x16/x16


ส่วนประกอบตัวยกด้านหน้า: ส่วนประกอบตัวยก 6 และส่วนประกอบตัวยก 7

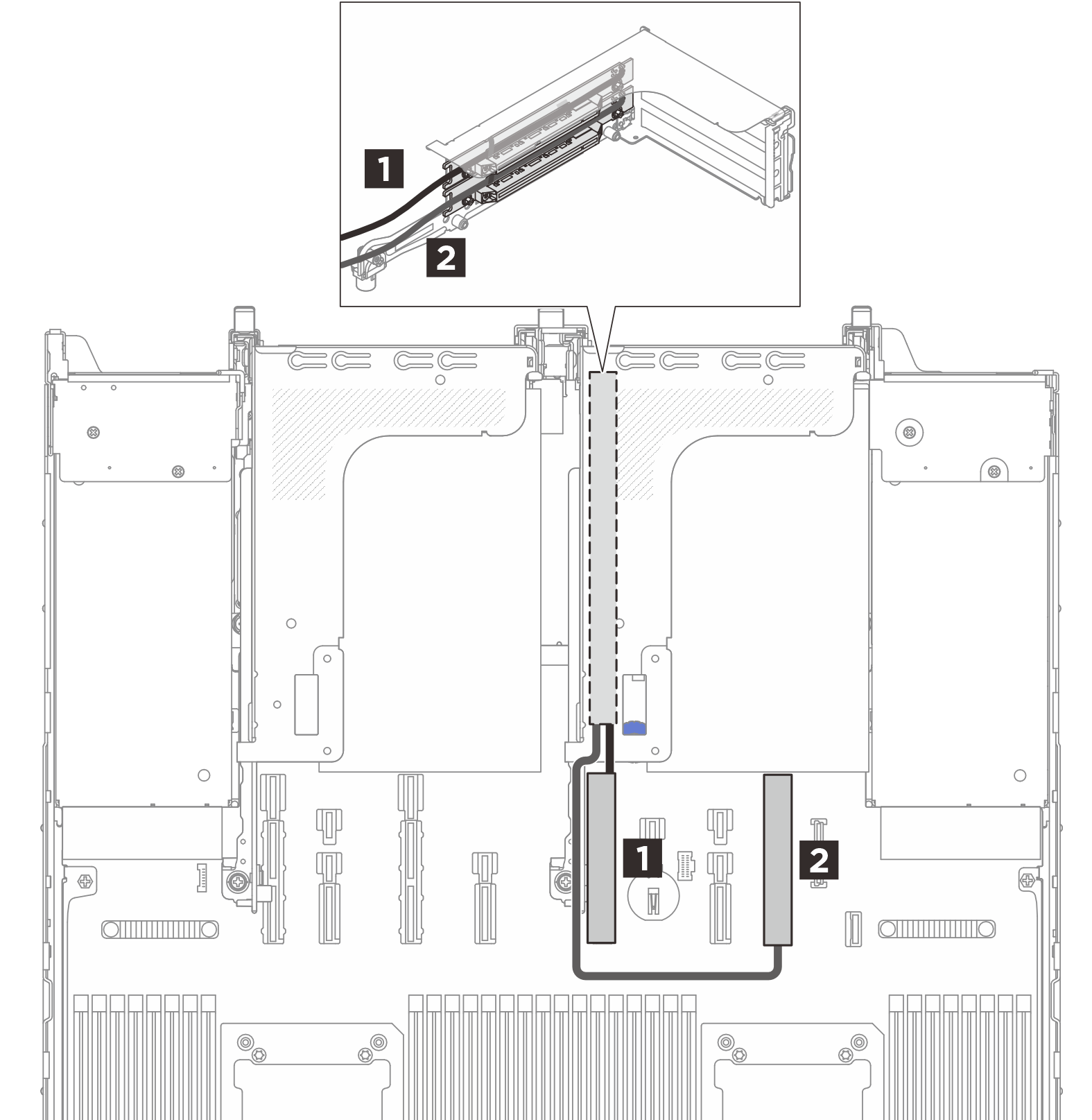

ส่วนประกอบตัวยก 2: การกำหนดค่า x8/x16/x16​



จากไปยัง (แผงโปรเซสเซอร์)ความยาวสาย
1 การ์ดตัวยกบนช่องเสียบ 31 ขั้วต่อ PCIe 10 และขั้วต่อไฟฟ้า 10350 มม.
2 การ์ดตัวยกบนช่องเสียบ 42 ขั้วต่อ PCIe 9 และขั้วต่อไฟฟ้า 9300 มม.

การ์ดตัวยกที่ช่องเสียบต่ำสุดจะเชื่อมต่อกับแผงโปรเซสเซอร์โดยตรงโดยไม่ต้องใช้สาย

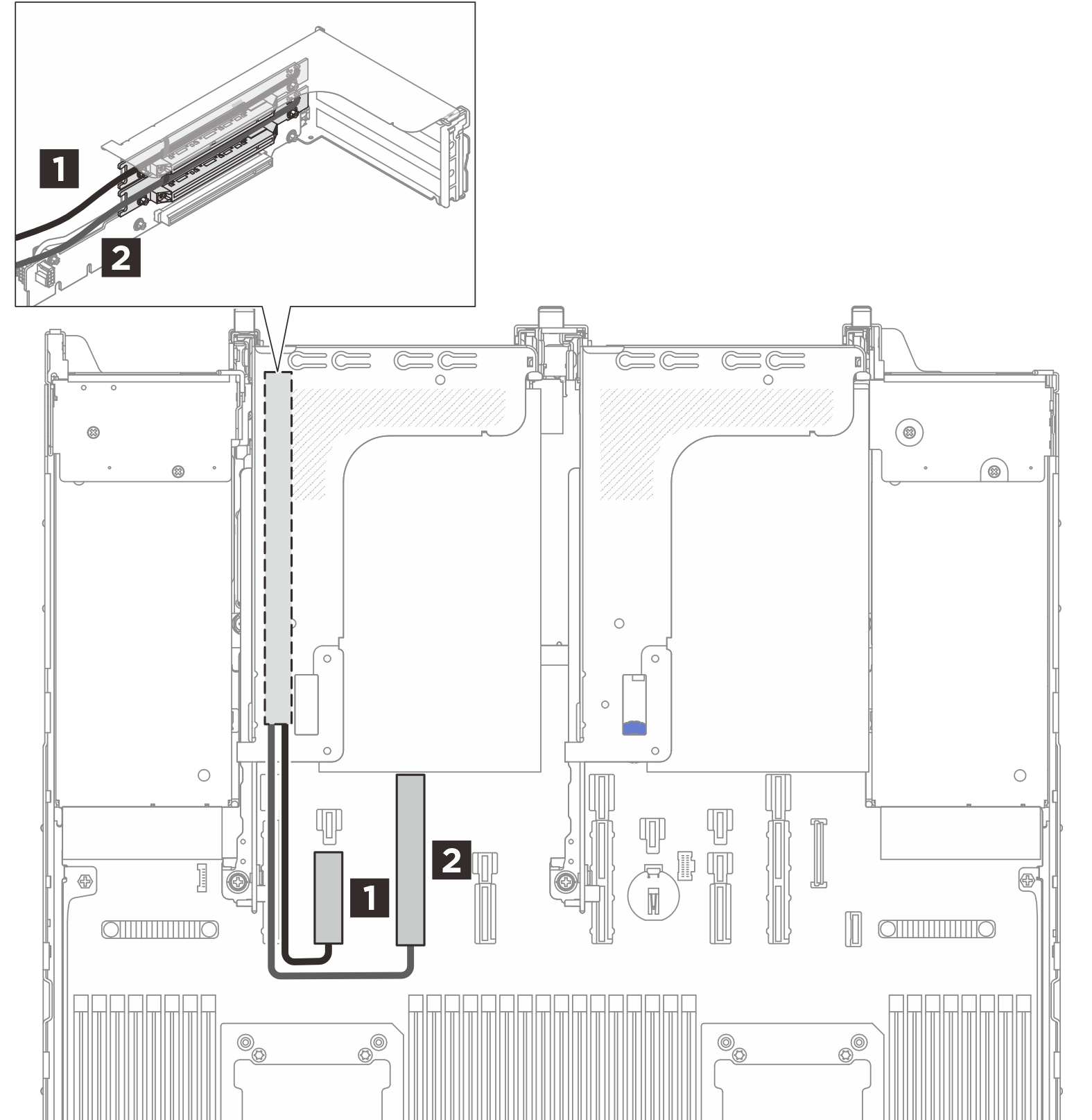

ส่วนประกอบตัวยก 3: การกำหนดค่า x8/x16/x16​



จากไปยัง (แผงโปรเซสเซอร์)ความยาวสาย
1 การ์ดตัวยกบนช่องเสียบ 61 ขั้วต่อ PCIe 14 และขั้วต่อไฟฟ้า 14350 มม.
2 การ์ดตัวยกบนช่องเสียบ 72 ขั้วต่อ PCIe 13 และขั้วต่อไฟฟ้า 13300 มม.

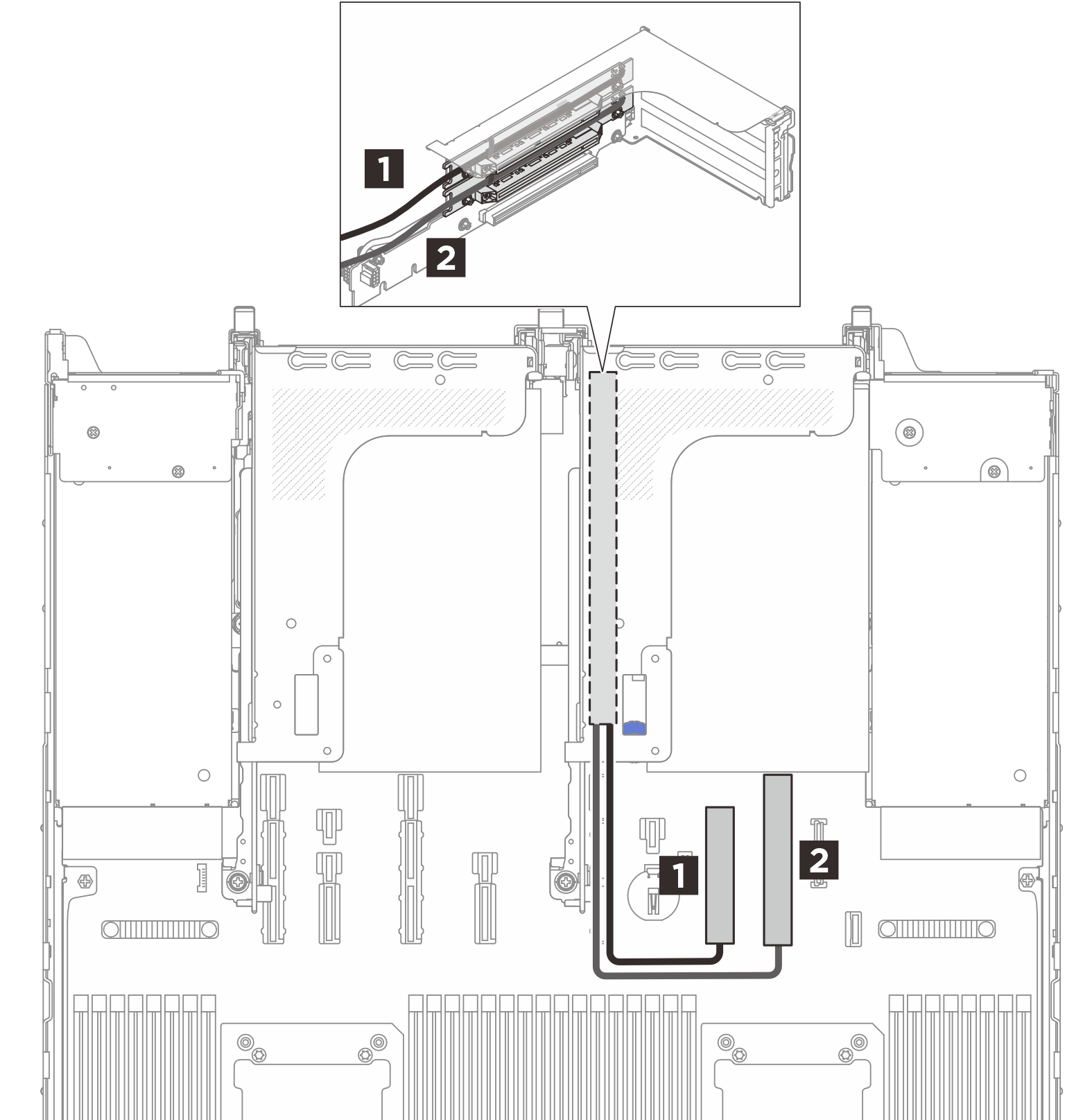

ส่วนประกอบตัวยก 2: การกำหนดค่า x16/x16​



จากไปยัง (แผงโปรเซสเซอร์)ความยาวสาย
1 การ์ดตัวยกบนช่องเสียบ 31 ขั้วต่อ PCIe 10 และขั้วต่อไฟฟ้า 11300 มม.
2 การ์ดตัวยกบนช่องเสียบ 42 ขั้วต่อ PCIe 9 และขั้วต่อไฟฟ้า 9300 มม.

การ์ดตัวยกที่ช่องเสียบต่ำสุดจะเชื่อมต่อกับแผงโปรเซสเซอร์โดยตรงโดยไม่ต้องใช้สาย

ส่วนประกอบตัวยก 3: การกำหนดค่า x16/x16​



จากไปยัง (แผงโปรเซสเซอร์)ความยาวสาย
1 การ์ดตัวยกบนช่องเสียบ 61 ขั้วต่อ PCIe 10 และขั้วต่อไฟฟ้า 11300 มม.
2 การ์ดตัวยกบนช่องเสียบ 72 ขั้วต่อ PCIe 9 และขั้วต่อไฟฟ้า 9300 มม.

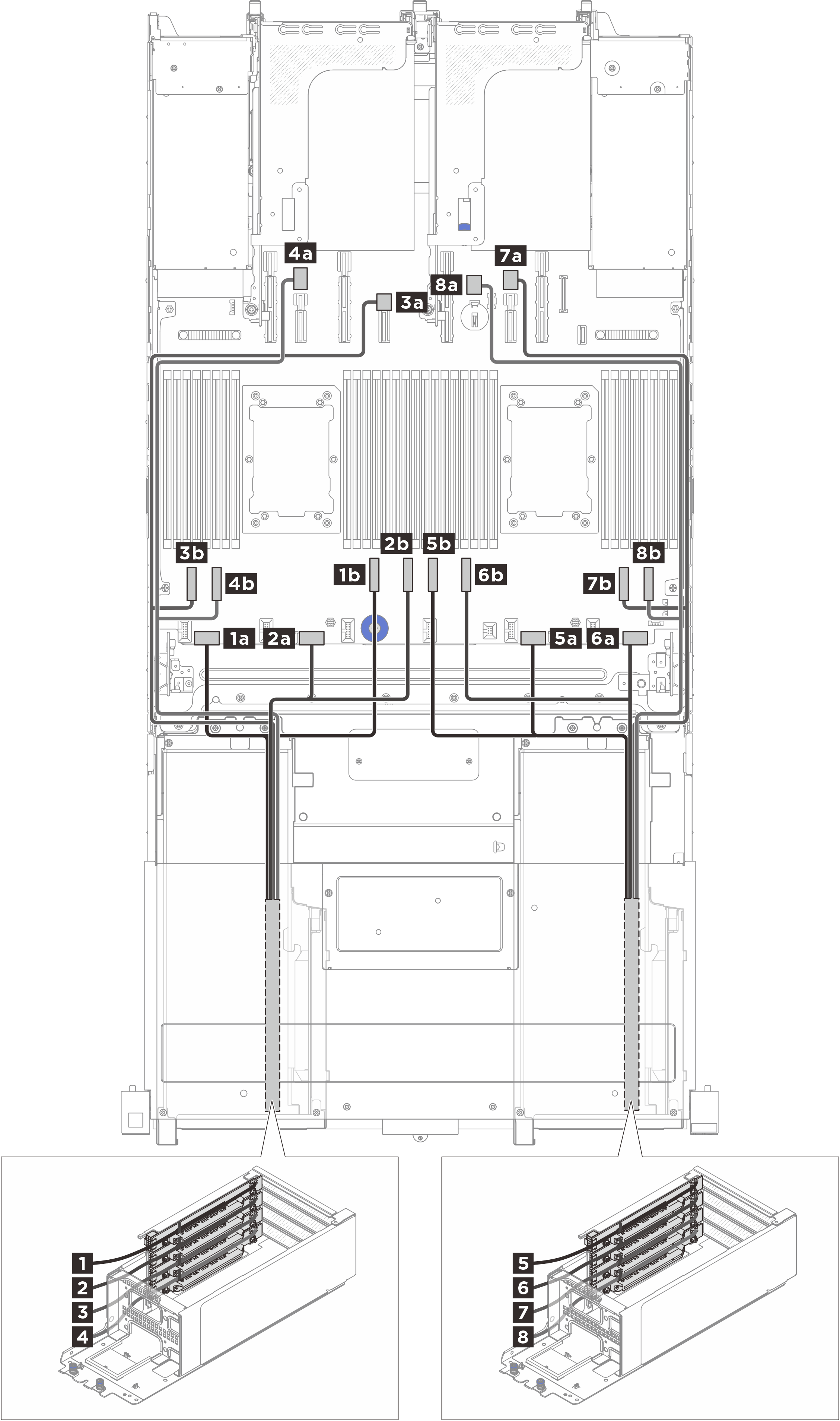

ส่วนประกอบตัวยกด้านหน้า: การกำหนดค่า x8/x8/x8/x8​



จากไปยัง (แผงโปรเซสเซอร์)ความยาวสาย
1 การ์ดตัวยกบนช่องเสียบ 161a ขั้วต่อไฟฟ้า 1550/470 มม.
1b ขั้วต่อ PCIe 6
2 การ์ดตัวยกบนช่องเสียบ 172a ขั้วต่อไฟฟ้า 2550/470 มม.
2b ขั้วต่อ PCIe 5
3 การ์ดตัวยกบนช่องเสียบ 183a ขั้วต่อไฟฟ้า 12550/1,000 มม.
3b ขั้วต่อ PCIe 8
4 การ์ดตัวยกบนช่องเสียบ 194a ขั้วต่อไฟฟ้า 23550/1,000 มม.
4b ขั้วต่อ PCIe 7
5 การ์ดตัวยกบนช่องเสียบ 205a ขั้วต่อไฟฟ้า 3550/470 มม.
5b ขั้วต่อ PCIe 4
6 การ์ดตัวยกบนช่องเสียบ 216a ขั้วต่อไฟฟ้า 4550/470 มม.
6b ขั้วต่อ PCIe 3
7 การ์ดตัวยกบนช่องเสียบ 227a ขั้วต่อไฟฟ้า 20550/1,000 มม.
7b ขั้วต่อ PCIe 2
8 การ์ดตัวยกบนช่องเสียบ 238a ขั้วต่อไฟฟ้า 21550/1,000 มม.
8b ขั้วต่อ PCIe 1

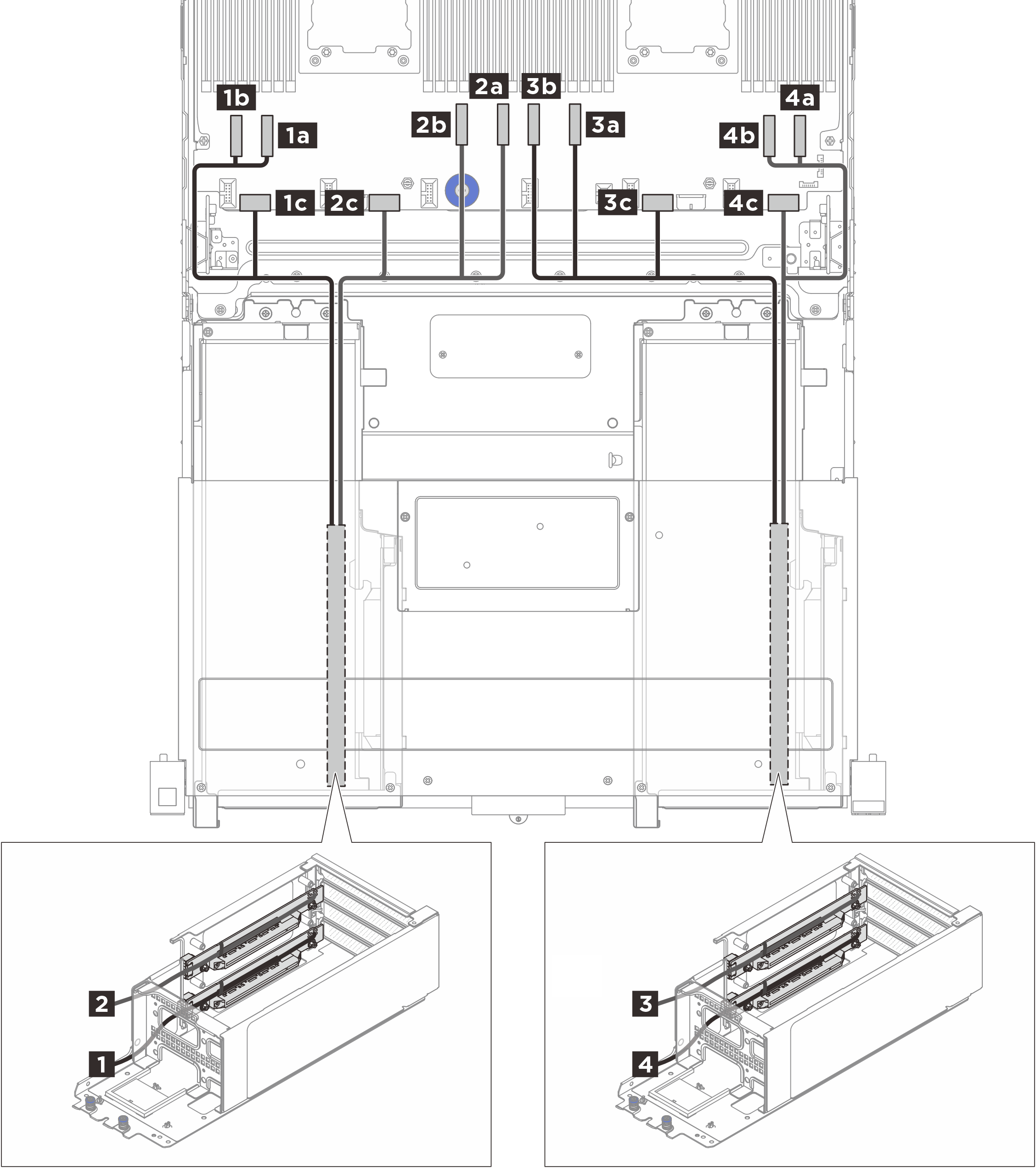

ส่วนประกอบตัวยกด้านหน้า: การกำหนดค่า x16/x16​



จากไปยัง (แผงโปรเซสเซอร์)ความยาวสาย
1 การ์ดตัวยกบนช่องเสียบ 191a ขั้วต่อ PCIe 7550/450 มม.
1b ขั้วต่อ PCIe 8
1c ขั้วต่อไฟฟ้า 1
2 การ์ดตัวยกบนช่องเสียบ 172a ขั้วต่อ PCIe 5550/450 มม.
2b ขั้วต่อ PCIe 6
2c ขั้วต่อไฟฟ้า 2
3 การ์ดตัวยกบนช่องเสียบ 213a ขั้วต่อ PCIe 3550/450 มม.
3b ขั้วต่อ PCIe 4
3c ขั้วต่อไฟฟ้า 3
4 การ์ดตัวยกบนช่องเสียบ 234a ขั้วต่อ PCIe 1550/450 มม.
4b ขั้วต่อ PCIe 2
4c ขั้วต่อไฟฟ้า 4
