Disposición de los cables de la tarjeta de expansión
Siga las instrucciones que aparecen en esta sección para aprender a establecer la disposición de los cables de las tarjetas de expansión.
| Conjunto de expansión posterior | Con tres tarjetas de expansión | Con dos tarjetas de expansión |
| Conjunto de expansión 2 (Procesador 1) | Conjunto de expansión 2: x8/x16/x16 | Conjunto de expansión 2: x16/x16 |
| Conjunto de expansión 3 (Procesador 2) | Conjunto de expansión 3: x8/x16/x16 | Conjunto de expansión 3: x16/x16 |
Conjunto de expansión frontal: conjunto de expansión 6 y conjunto de expansión 7 | ||

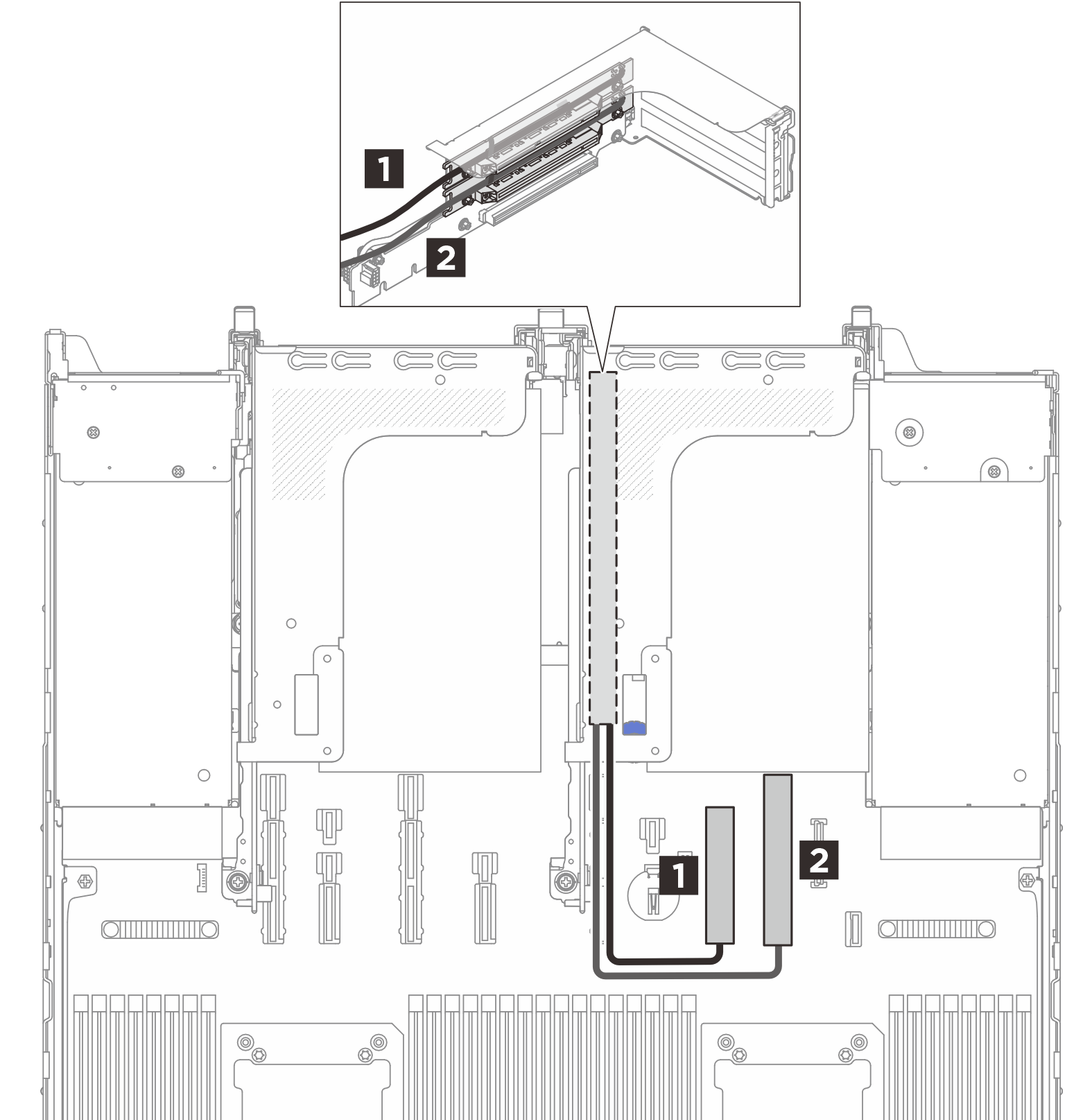

Conjunto de expansión 2: configuración x8/x16/x16
 | ||
| Desde | A (placa del procesador) | Longitud del cable |
| 1 Tarjeta de expansión en la ranura 3 | 1 Conector PCIe 10 y conector de alimentación 10 | 350 mm |
| 2 Tarjeta de expansión en la ranura 4 | 2 Conector PCIe 9 y conector de alimentación 9 | 300 mm |
La tarjeta de expansión de la ranura inferior se conecta directamente a la placa del procesador, sin necesidad de cables. | ||

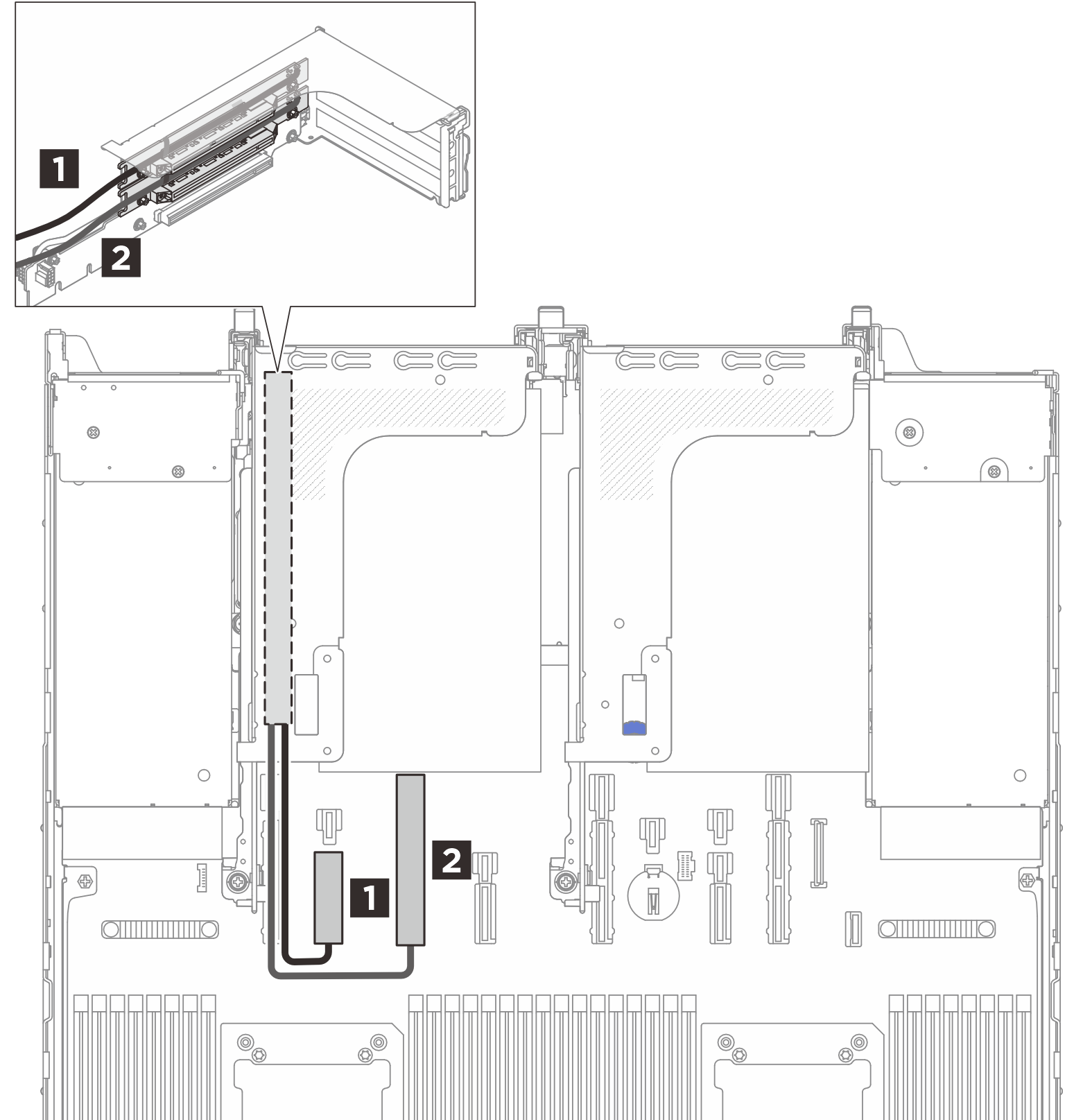

Conjunto de expansión 3: configuración x8/x16/x16
 | ||
| Desde | A (placa del procesador) | Longitud del cable |
| 1 Tarjeta de expansión en la ranura 6 | 1 Conector PCIe 14 y conector de alimentación 14 | 350 mm |
| 2 Tarjeta de expansión en la ranura 7 | 2 Conector PCIe 13 y conector de alimentación 13 | 300 mm |

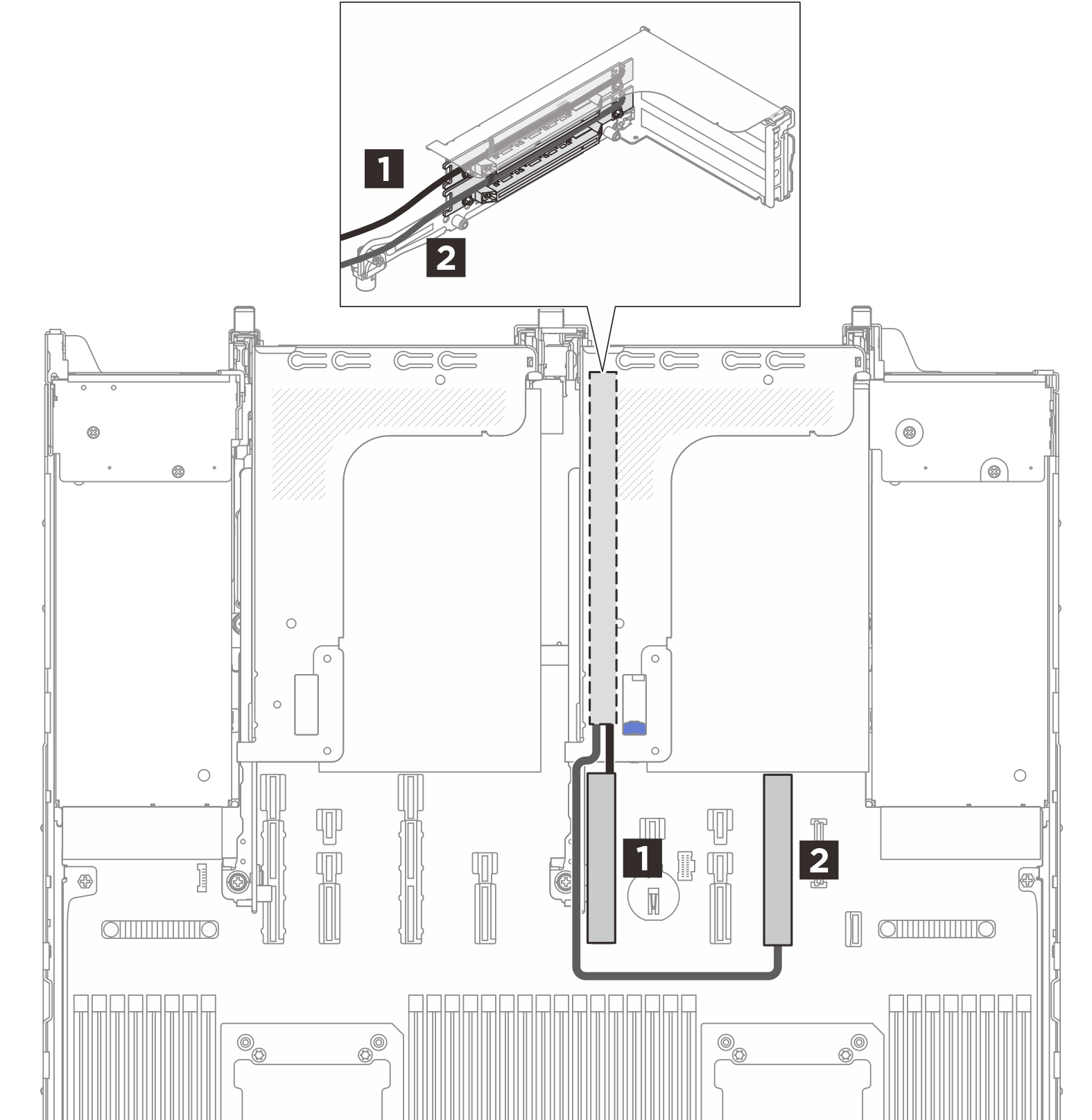

Conjunto de expansión 2: configuración x16/x16
 | ||
| Desde | A (placa del procesador) | Longitud del cable |
| 1 Tarjeta de expansión en la ranura 3 | 1 Conector PCIe 10 y conector de alimentación 11 | 300 mm |
| 2 Tarjeta de expansión en la ranura 4 | 2 Conector PCIe 9 y conector de alimentación 9 | 300 mm |
La tarjeta de expansión de la ranura inferior se conecta directamente a la placa del procesador, sin necesidad de cables. | ||
Conjunto de expansión 3: configuración x16/x16
| ||
| Desde | A (placa del procesador) | Longitud del cable |
| 1 Tarjeta de expansión en la ranura 6 | 1 Conector PCIe 10 y conector de alimentación 11 | 300 mm |
| 2 Tarjeta de expansión en la ranura 7 | 2 Conector PCIe 9 y conector de alimentación 9 | 300 mm |

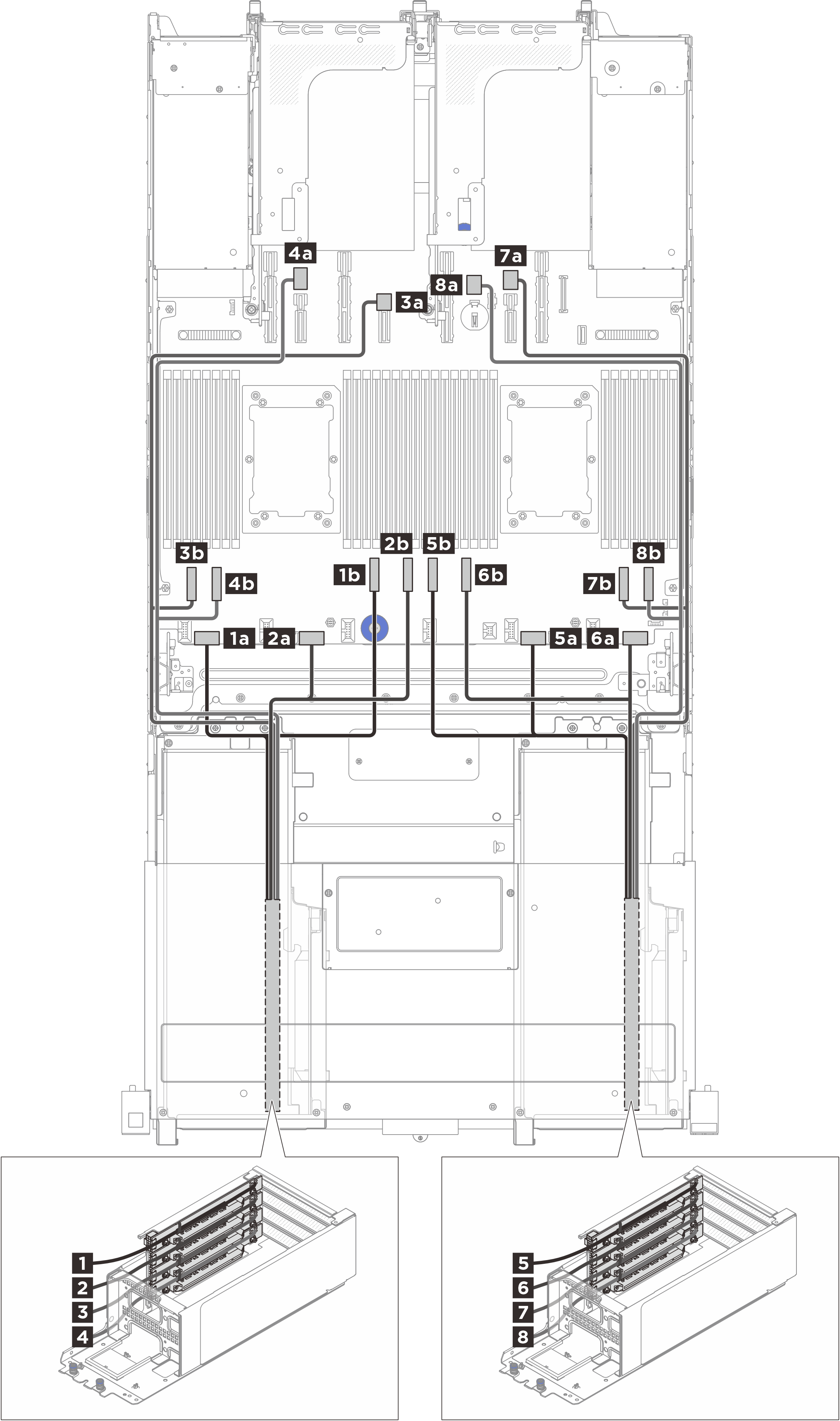

Configuración de conjunto de expansión frontal: x8/x8/x8/x8
 | ||
| Desde | A (placa del procesador) | Longitud del cable |
| 1 Tarjeta de expansión en la ranura 16 | 1a Conector de alimentación 1 | 550/470 mm |
| 1b Conector PCIe 6 | ||
| 2 Tarjeta de expansión en la ranura 17 | 2a Conector de alimentación 2 | 550/470 mm |
| 2b Conector PCIe 5 | ||
| 3 Tarjeta de expansión en la ranura 18 | 3a Conector de alimentación 12 | 550/1000 mm |
| 3b Conector PCIe 8 | ||
| 4 Tarjeta de expansión en la ranura 19 | 4a Conector de alimentación 23 | 550/1000 mm |
| 4b Conector PCIe 7 | ||
| 5 Tarjeta de expansión en la ranura 20 | 5a Conector de alimentación 3 | 550/470 mm |
| 5b Conector PCIe 4 | ||
| 6 Tarjeta de expansión en la ranura 21 | 6a Conector de alimentación 4 | 550/470 mm |
| 6b Conector PCIe 3 | ||
| 7 Tarjeta de expansión en la ranura 22 | 7a Conector de alimentación 20 | 550/1000 mm |
| 7b Conector PCIe 2 | ||
| 8 Tarjeta de expansión en la ranura 23 | 8a Conector de alimentación 21 | 550/1000 mm |
| 8b Conector PCIe 1 | ||
Conjunto de expansión frontal: configuración x16/x16
 | ||
| Desde | A (placa del procesador) | Longitud del cable |
| 1 Tarjeta de expansión en la ranura 19 | 1a Conector PCIe 7 | 550/450 mm |
| 1b Conector PCIe 8 | ||
| 1c Conector de alimentación 1 | ||
| 2 Tarjeta de expansión en la ranura 17 | 2a Conector PCIe 5 | 550/450 mm |
| 2b Conector PCIe 6 | ||
| 2c Conector de alimentación 2 | ||
| 3 Tarjeta de expansión en la ranura 21 | 3a Conector PCIe 3 | 550/450 mm |
| 3b Conector PCIe 4 | ||
| 3c Conector de alimentación 3 | ||
| 4 Tarjeta de expansión en la ranura 23 | 4a Conector PCIe 1 | 550/450 mm |
| 4b Conector PCIe 2 | ||
| 4c Conector de alimentación 4 | ||
