Disposición de los cables del módulo de OCP

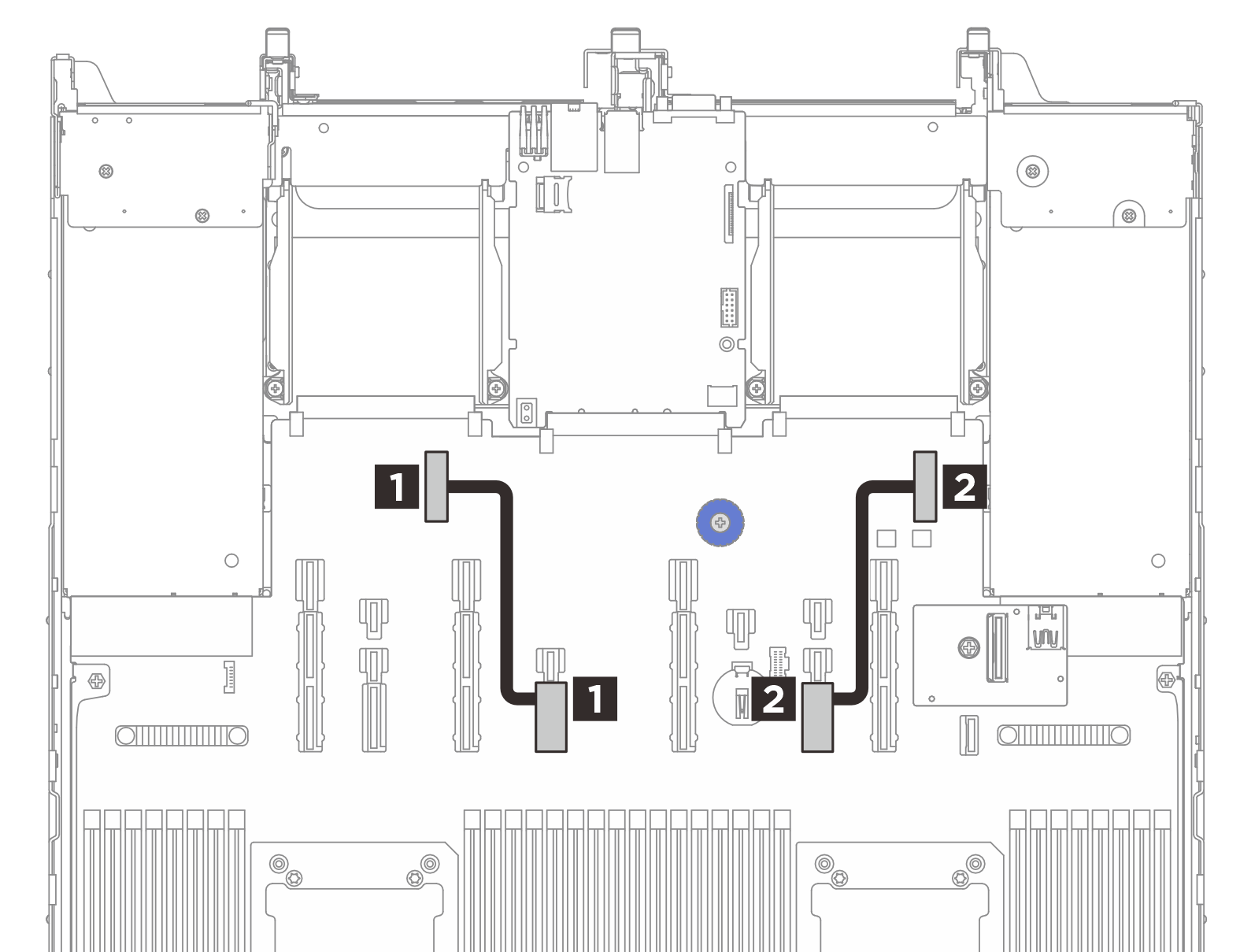

Siga las instrucciones que aparecen en esta sección para aprender a establecer la disposición de los cables de los módulos OCP con una conexión PCIe x16.



De (placa del procesador)A (placa del procesador)Longitud del cable
1 Conector de expansión de OCP 21 Conector PCIe 12160 mm
2 Conector de expansión de OCP 12 Conector PCIe 10160 mm
