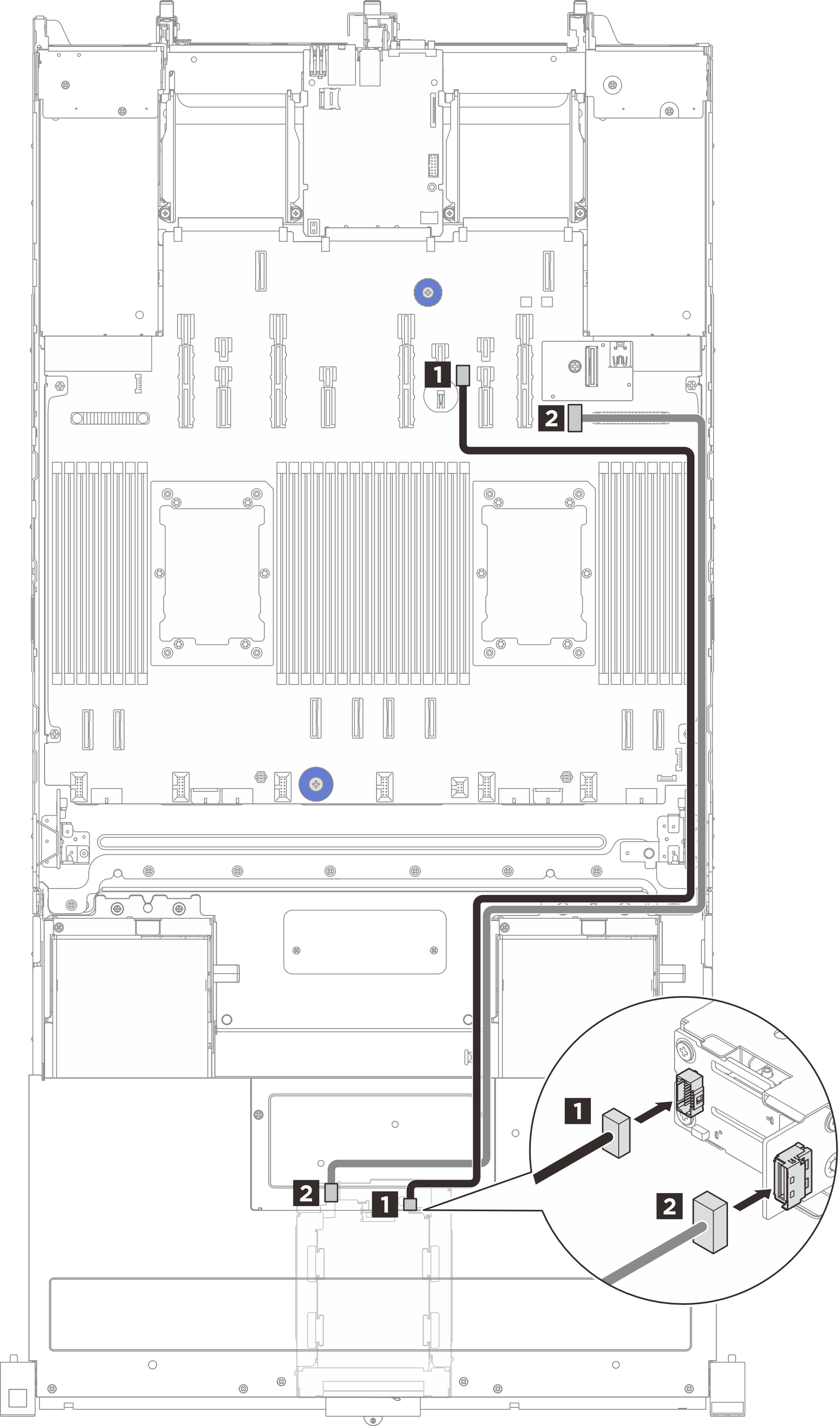

Disposición de los cables de la placa posterior de arranque y la placa controladora M.2 frontal

Siga las instrucciones que aparecen en esta sección para aprender a establecer la disposición de los cables para la placa posterior de arranque y la placa controladora M.2 frontal.



DesdePared para cableA (placa del procesador)Longitud del cable
1 Placa posterior de arranque M.2Pared para cable derecha1 Conector de alimentación M.21000 mm
2 Placa controladora M.2Pared para cable derecha2 Conector de señal de placa posterior M.2900 mm
