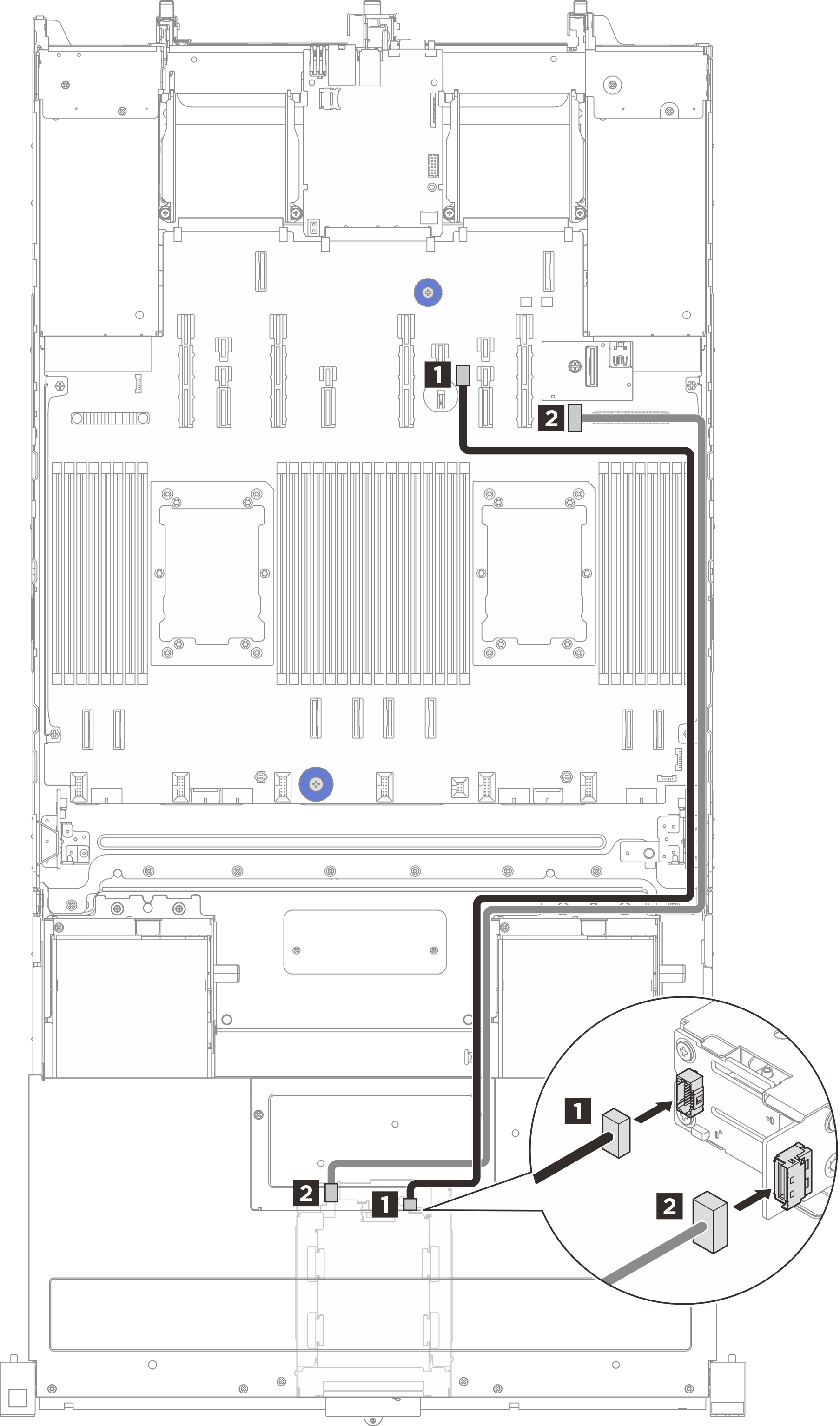

앞면 M.2 부트 백플레인 및 컨트롤러 보드 케이블 배선
이 섹션의 지침에 따라 앞면 M.2 부트 백플레인 및 컨트롤러 보드의 케이블 배선 방법을 알아보십시오.
![]() | |||
시작 | 케이블 벽 | 끝(프로세서 보드) | 케이블 길이 |
1 M.2 부트 백플레인 | 케이블 벽(오른쪽) | 1 M.2 전원 커넥터 | 1,000mm |
2 M.2 컨트롤러 보드 | 케이블 벽(오른쪽) | 2 M.2 백플레인 신호 커넥터 | 900mm |
