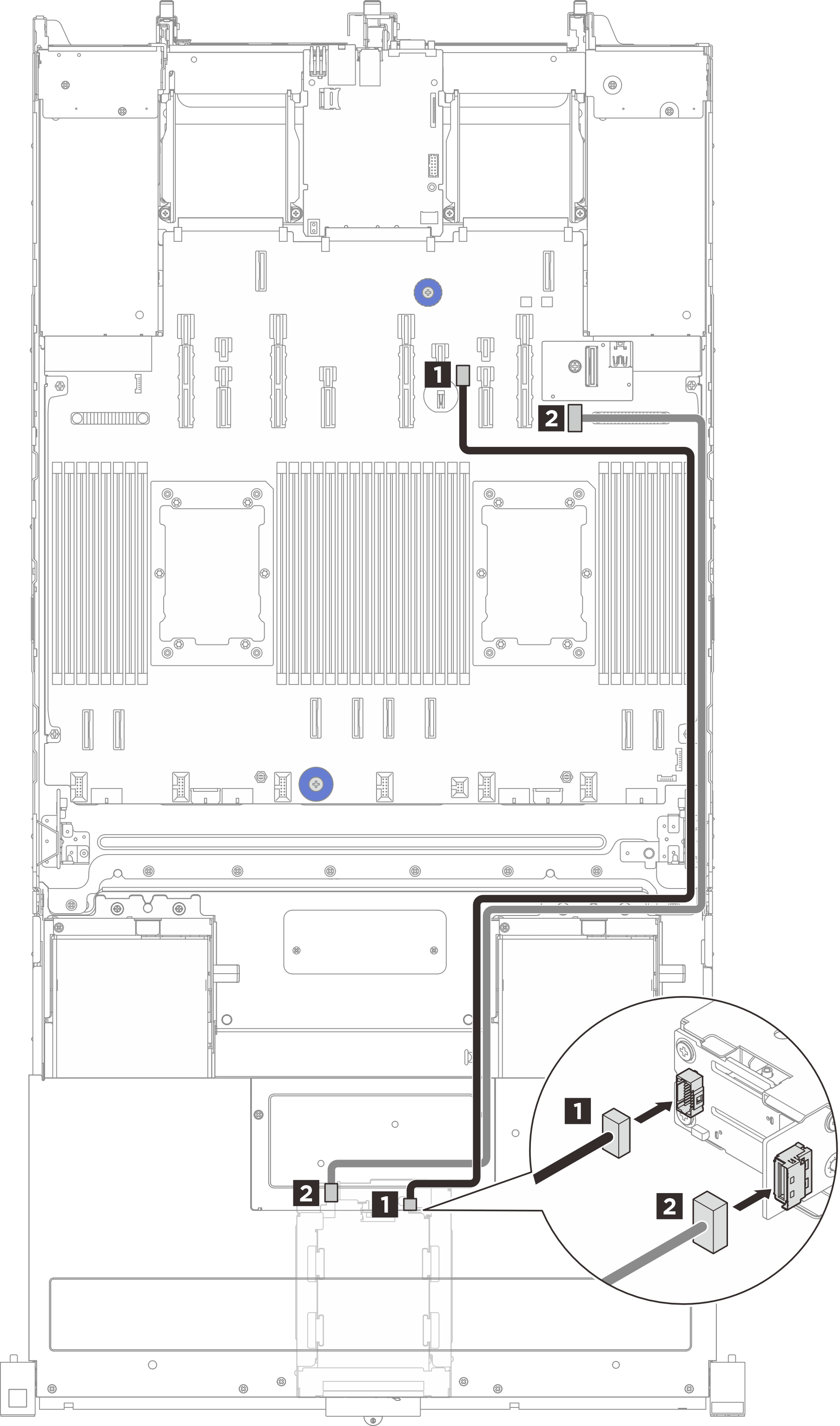

Прокладка кабелей передней объединительной панели загрузки M.2 и платы контроллера
В этом разделе приведены инструкции по прокладке кабелей для передней объединительной панели загрузки M.2 и платы контроллера.
![]() | |||
От | Стенка для кабелей | К (процессорная плата) | Длина кабеля |
1 Объединительная панель загрузки M.2 | Правая стенка для кабелей | 1 Разъем для кабеля питания M.2 | 1000 мм |
2 Плата контроллера M.2 | Правая стенка для кабелей | 2 Разъем для сигнального кабеля объединительной панели M.2 | 900 мм |
