Прокладка кабелей внутренней объединительной панели M.2
В этом разделе приведены инструкции по прокладке кабелей для внутренней объединительной панели M.2.
![]() | ||

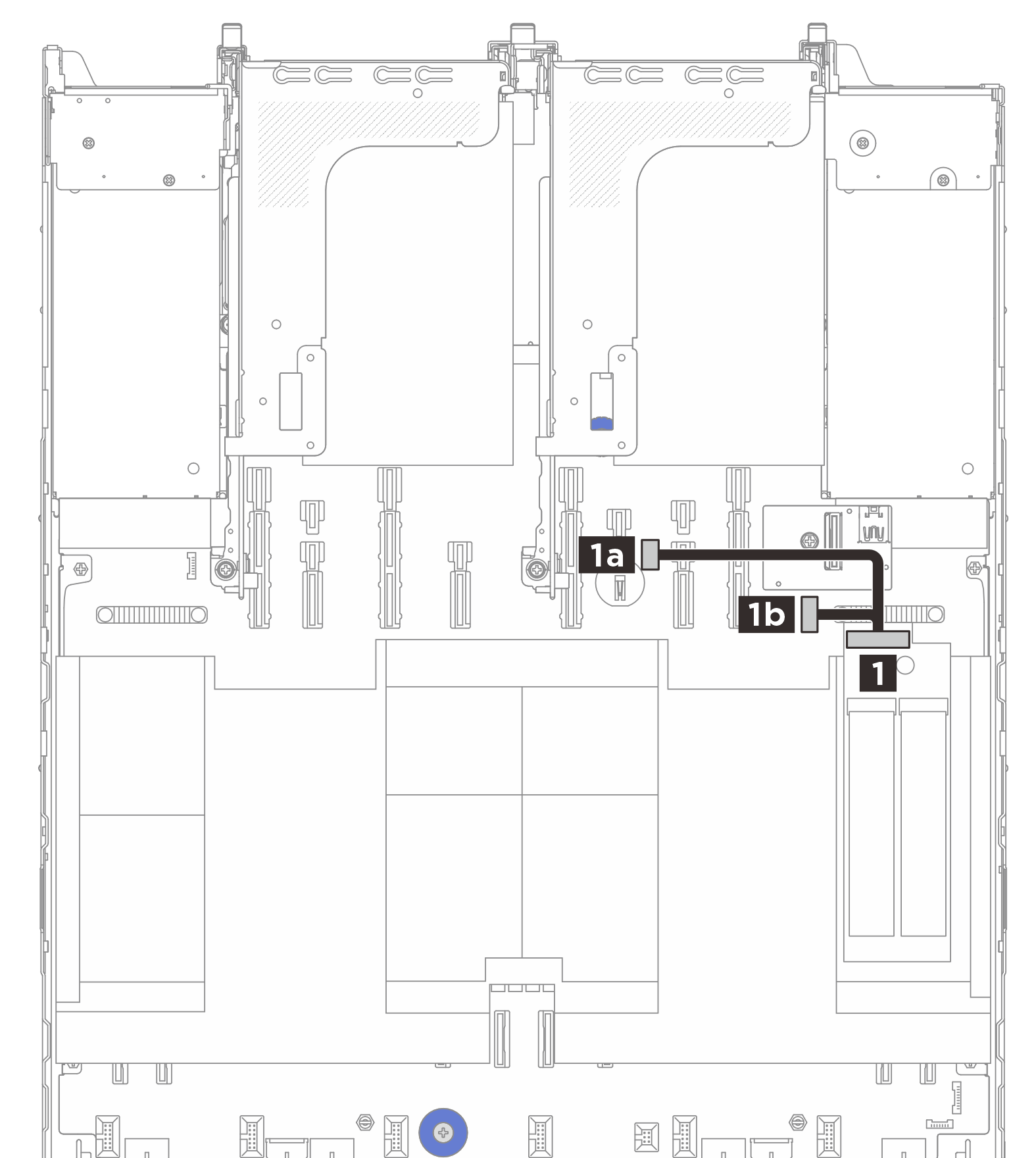

От (задняя объединительная панель M.2) | К (процессорная плата) | Длина кабеля |
1 Разъем внутренней объединительной панели M.2 | 1a Разъем питания M.2 | 400/400 мм |
1b Разъем для сигнального кабеля объединительной панели M.2 |
