Cheminement des câbles du fond de panier M.2 interne

Suivez les instructions de cette section pour en savoir plus sur le cheminement des câbles du fond de panier M.2 interne.

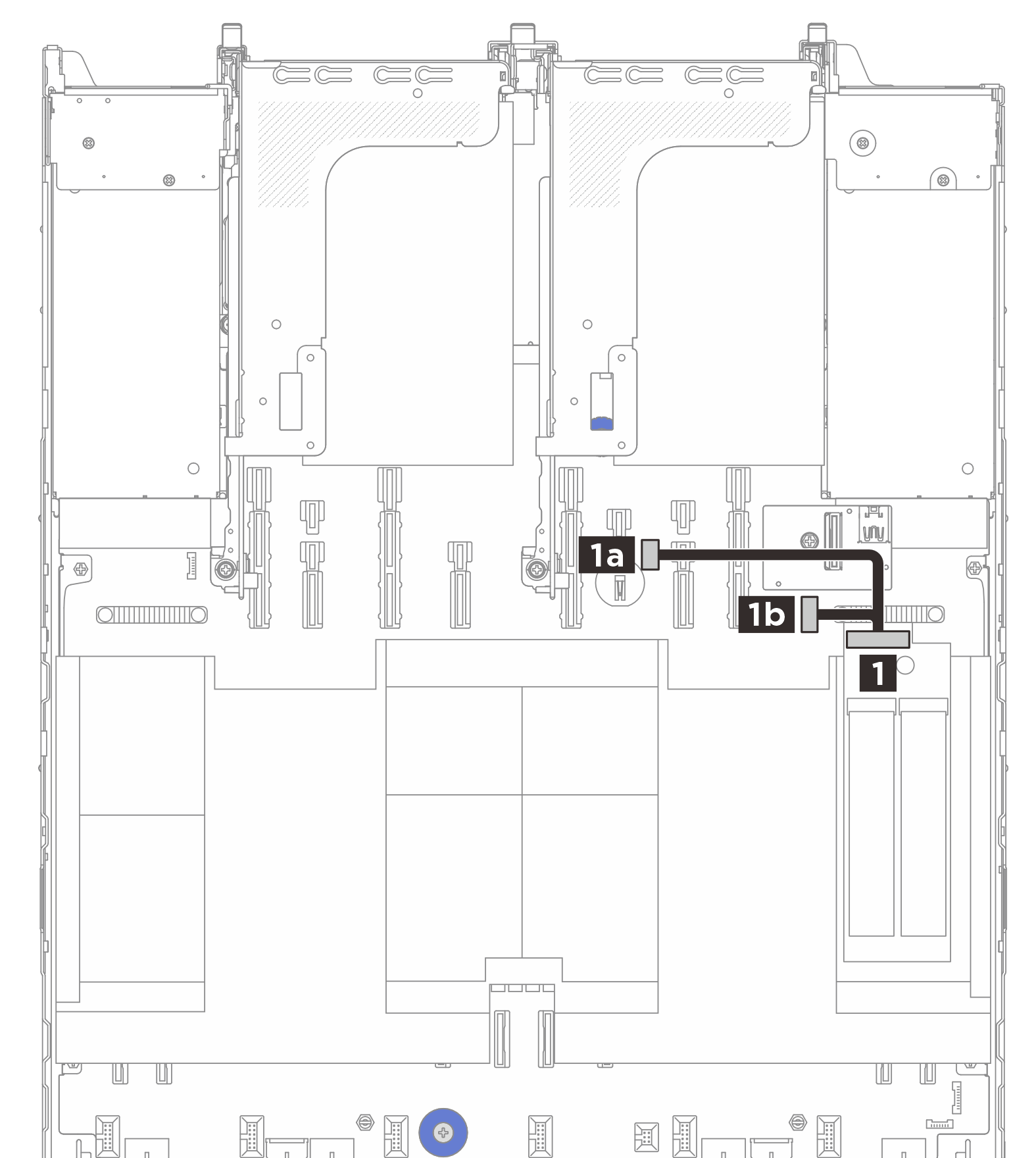

De (fond de panier M.2 arrière)Vers (carte du processeur)Longueur de câble
1 Connecteur de fond de panier M.2 interne1a Connecteur d’alimentation M.2400/400 mm
1b Connecteur de signal du fond de panier M.2
