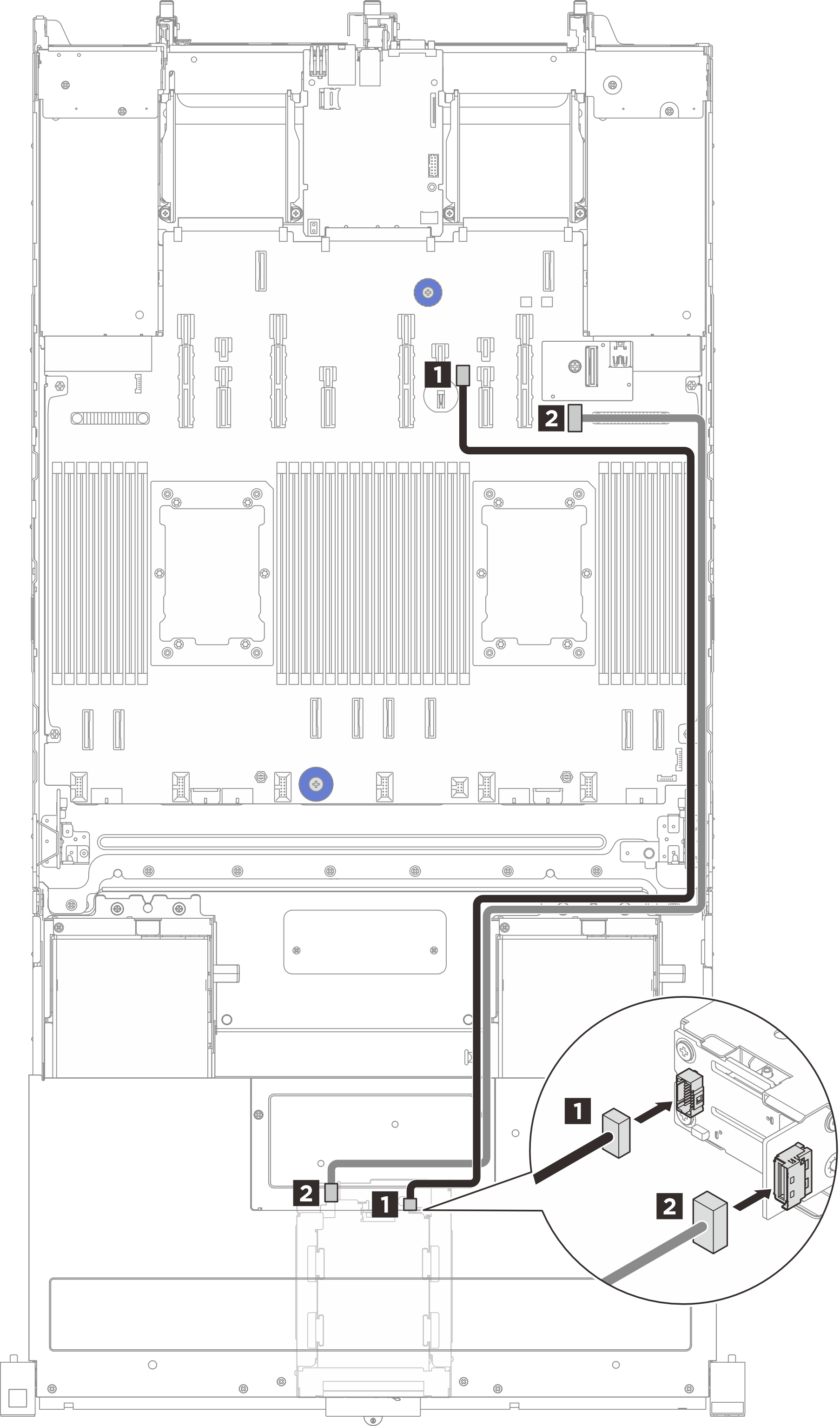

Cheminement des câbles du fond de panier de démarrage et de la carte contrôleur M.2 avant
Suivez les instructions de cette section pour en savoir plus sur le cheminement des câbles du fond de panier d’amorçage M.2 avant et de la carte contrôleur.
![]() | |||
De | Câble mural | Vers (carte du processeur) | Longueur de câble |
1 Fond de panier de démarrage M.2 | Câble mural droit | 1 Connecteur d’alimentation M.2 | 1 000 mm |
2 Carte contrôleur M.2 | Câble mural droit | 2 Connecteur de signal du fond de panier M.2 | 900 mm |
