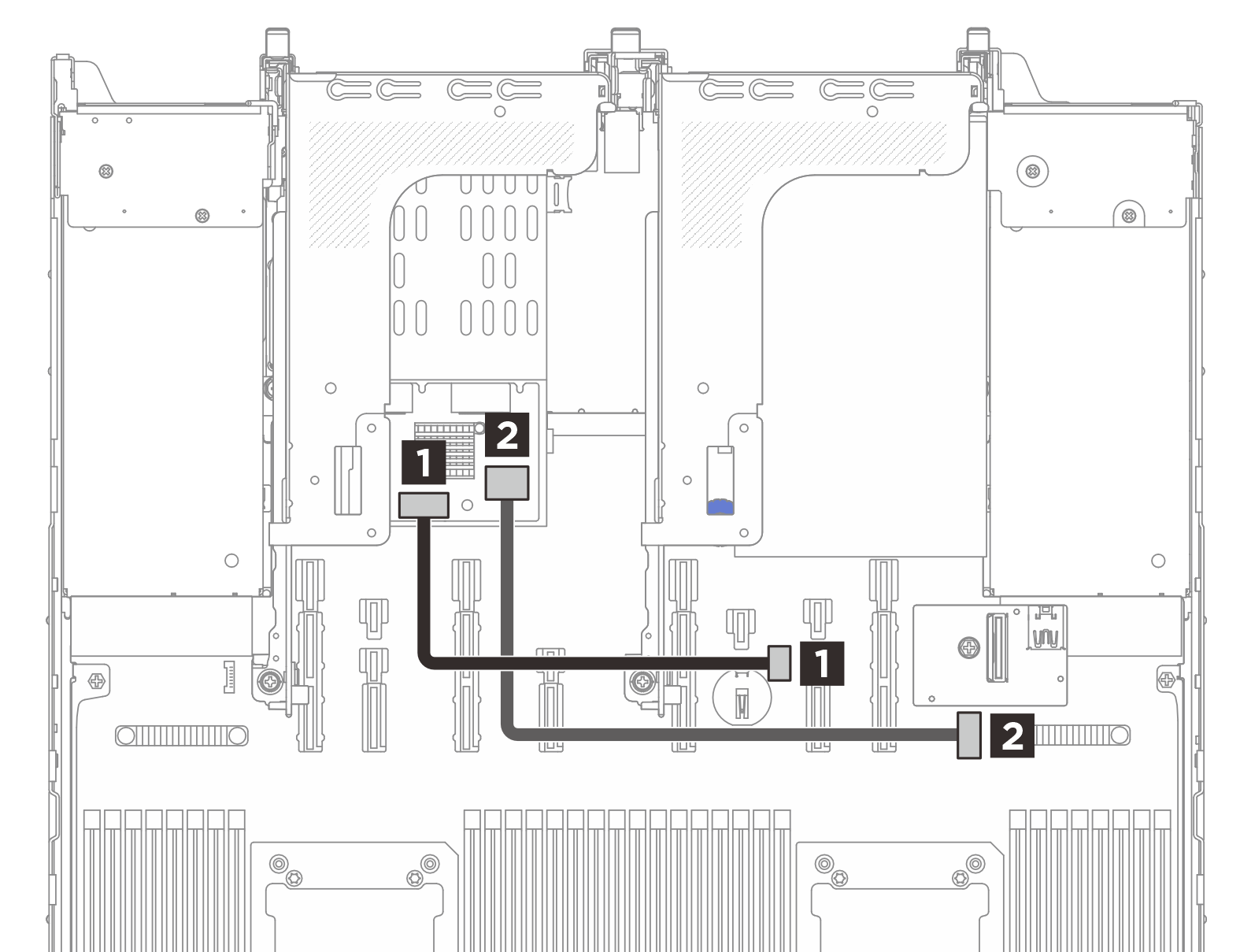

Cheminement des câbles du fond de panier M.2 arrière
Suivez les instructions de cette section pour en savoir plus sur le cheminement des câbles du fond de panier M.2 arrière.

De (fond de panier M.2 arrière) | Vers (carte du processeur) | Longueur de câble |
---|---|---|
1 Connecteur d’alimentation | 1 Connecteur d’alimentation M.2 | 320 mm |
2 Connecteur d’interface | 2 Connecteur de signal du fond de panier M.2 | 310 mm |
