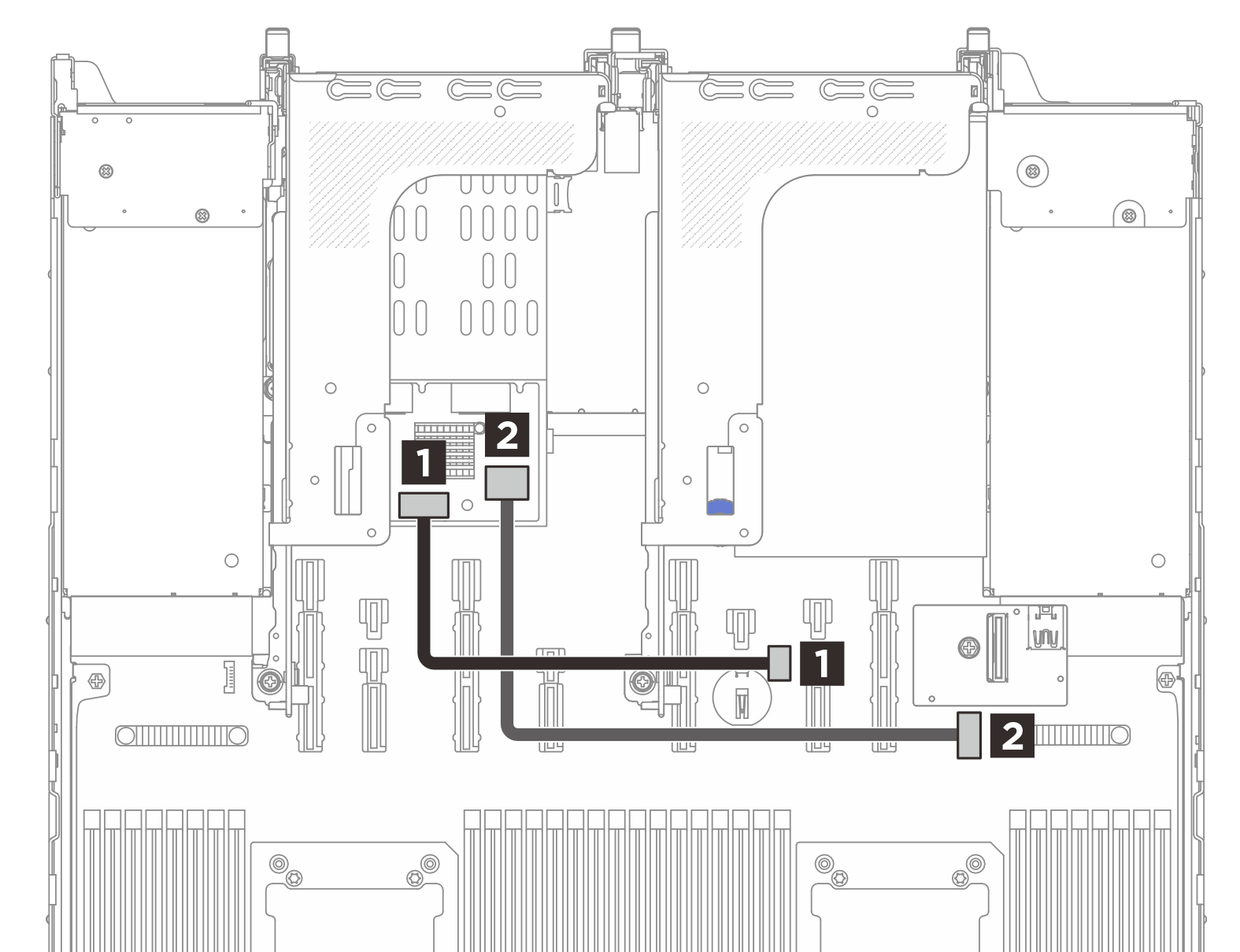

Roteamento de cabos do backplane M.2 traseiro
Siga as instruções nesta seção para aprender a fazer o roteamento de cabos do backplane M.2 traseiro.

De (backplane M.2 traseiro) | Para (placa do processador) | Comprimento do cabo |
---|---|---|
1 Conector de energia | 1 Conector de energia M.2 | 320 mm |
2 Conector de sinal | 2 Conector de sinal do backplane M.2 | 310 mm |
