Roteamento de cabos da placa riser
Siga as instruções nesta seção para aprender a fazer roteamento de cabos para placas riser.
| Conjunto de placa riser traseiro | Com três placas riser | Com duas placas riser |
| Montagem da placa riser 2 (processador 1) | Montagem da placa riser 2: x8/x16/x16 | Montagem da placa riser 2: x16/x16 |
| Montagem da placa riser 3 (processador 2) | Montagem da placa riser 3: x8/x16/x16 | Montagem da placa riser 3: x16/x16 |
Conjunto de placa riser frontal: montagem da placa riser 6 e Conjunto de placa riser 7 | ||

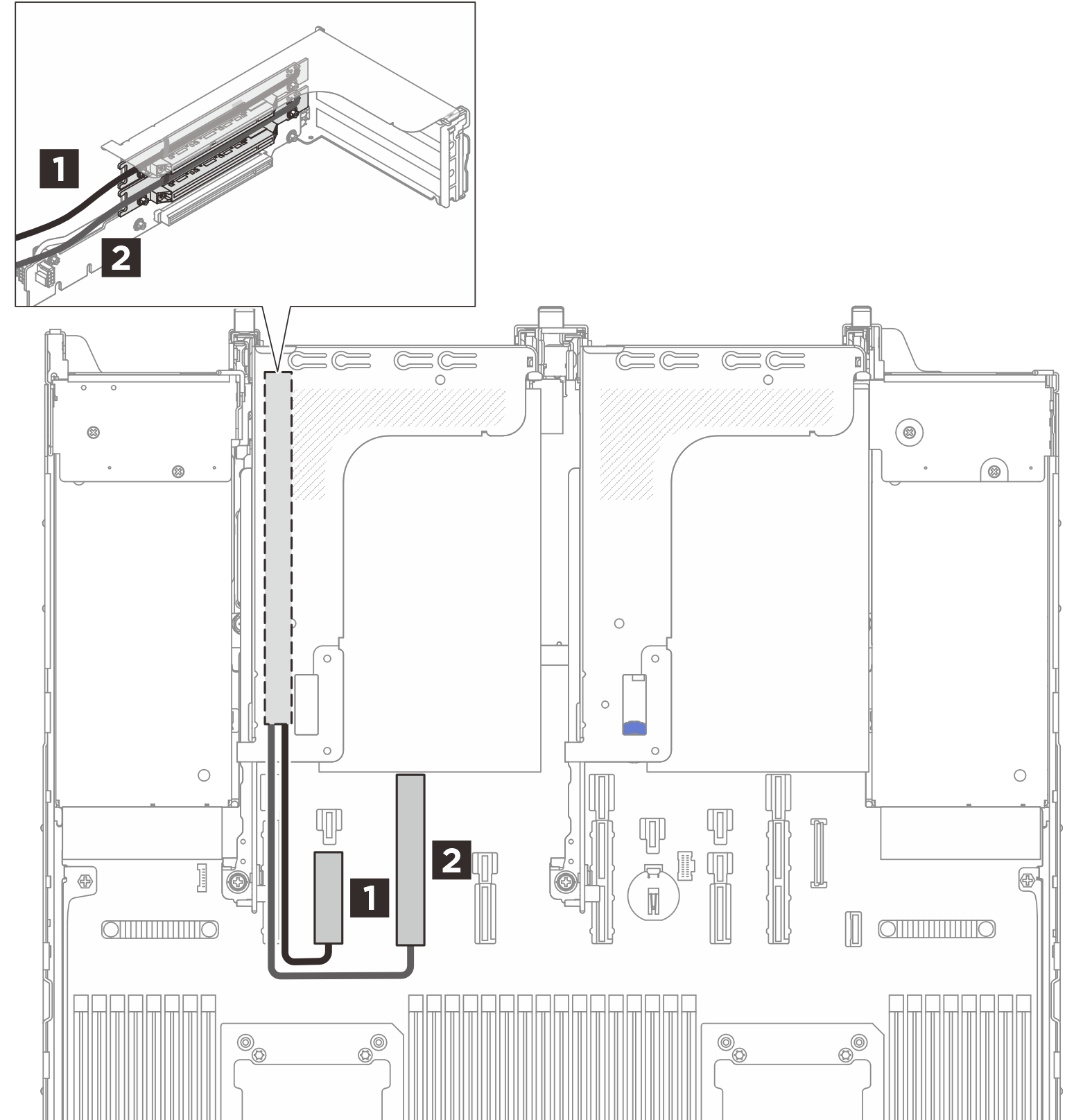

Conjunto de placa riser 2: configuração x8/x16/x16
 | ||
| De | Para (placa do processador) | Comprimento do cabo |
| 1 Placa riser no slot 3 | 1 Conector PCIe 10 e Conector de energia 10 | 350 mm |
| 2 Placa riser no slot 4 | 2 Conector PCIe 9 e Conector de energia 9 | 300 mm |
A placa riser no slot mais baixo se conecta diretamente à placa do processador, não exigindo cabo. | ||

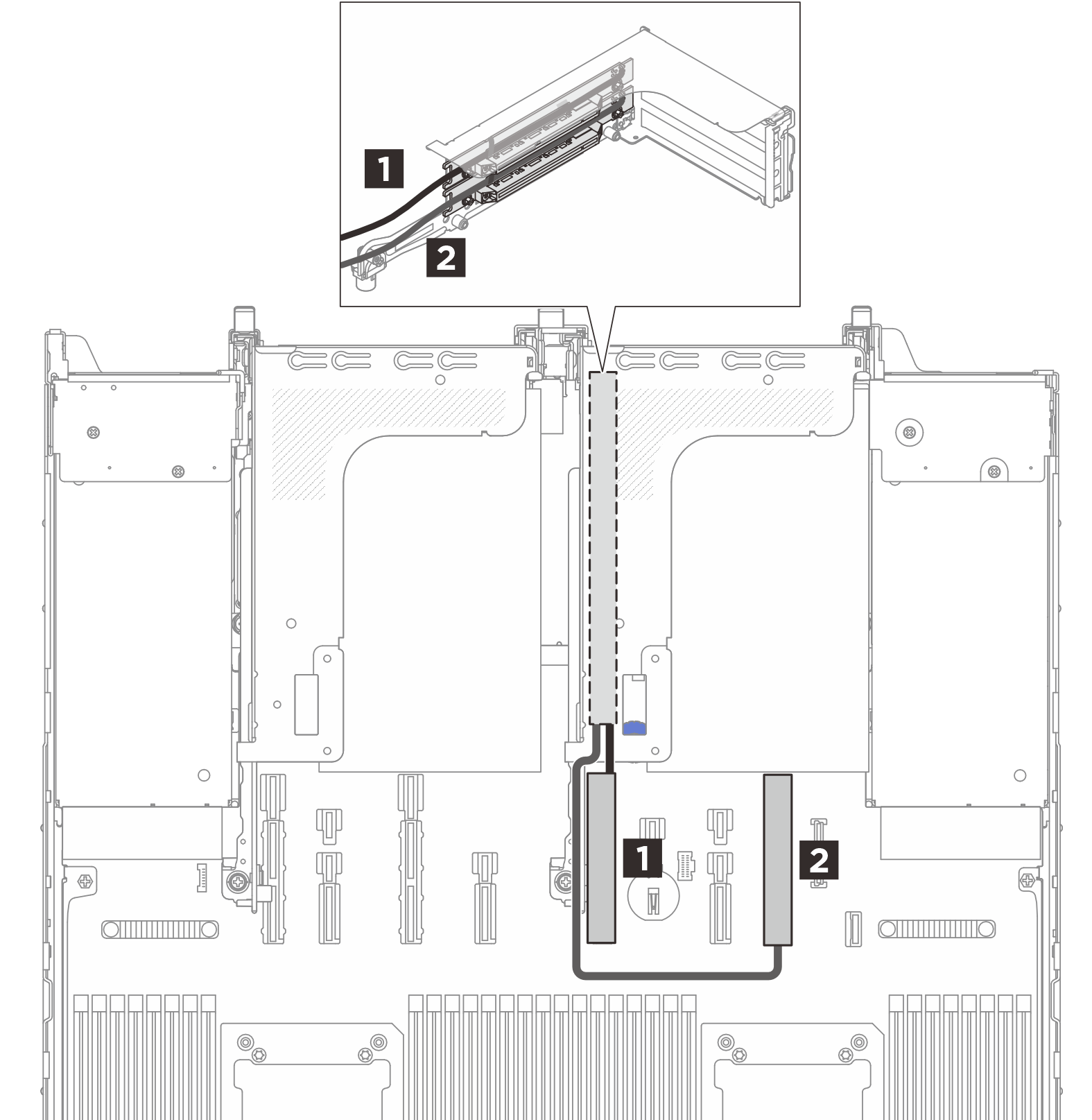

Conjunto de placa riser 3: configuração x8/x16/x16
 | ||
| De | Para (placa do processador) | Comprimento do cabo |
| 1 Placa riser no slot 6 | 1 Conector PCIe 14 e Conector de energia 14 | 350 mm |
| 2 Placa riser no slot 7 | 2 Conector PCIe 13 e Conector de energia 13 | 300 mm |
Conjunto de placa riser 2: configuração x16/x16
 | ||
| De | Para (placa do processador) | Comprimento do cabo |
| 1 Placa riser no slot 3 | 1 Conector PCIe 10 e Conector de energia 11 | 300 mm |
| 2 Placa riser no slot 4 | 2 Conector PCIe 9 e Conector de energia 9 | 300 mm |
A placa riser no slot mais baixo se conecta diretamente à placa do processador, não exigindo cabo. | ||

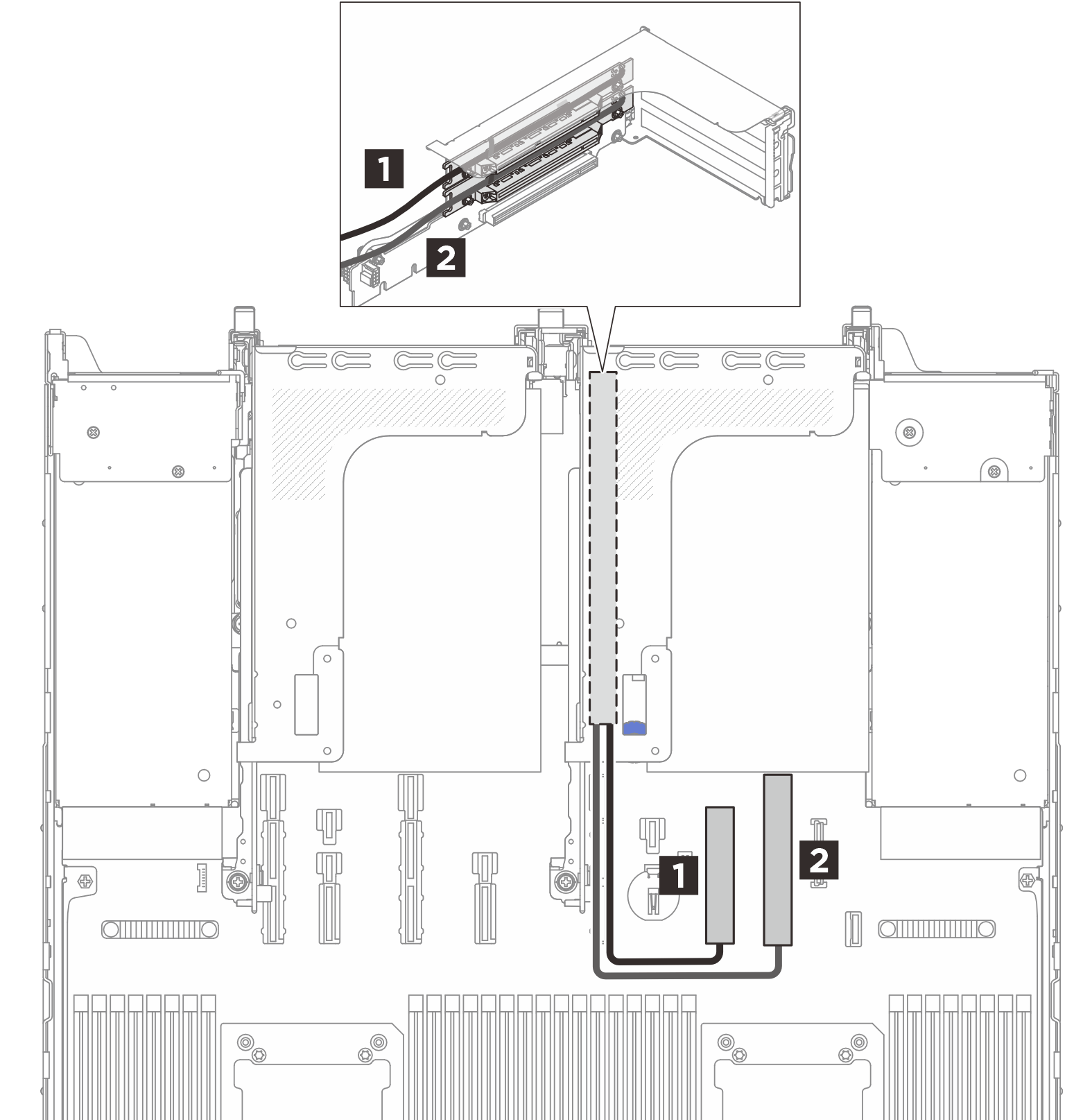

Conjunto de placa riser 3: configuração x16/x16
| ||
| De | Para (placa do processador) | Comprimento do cabo |
| 1 Placa riser no slot 6 | 1 Conector PCIe 10 e Conector de energia 11 | 300 mm |
| 2 Placa riser no slot 7 | 2 Conector PCIe 9 e Conector de energia 9 | 300 mm |

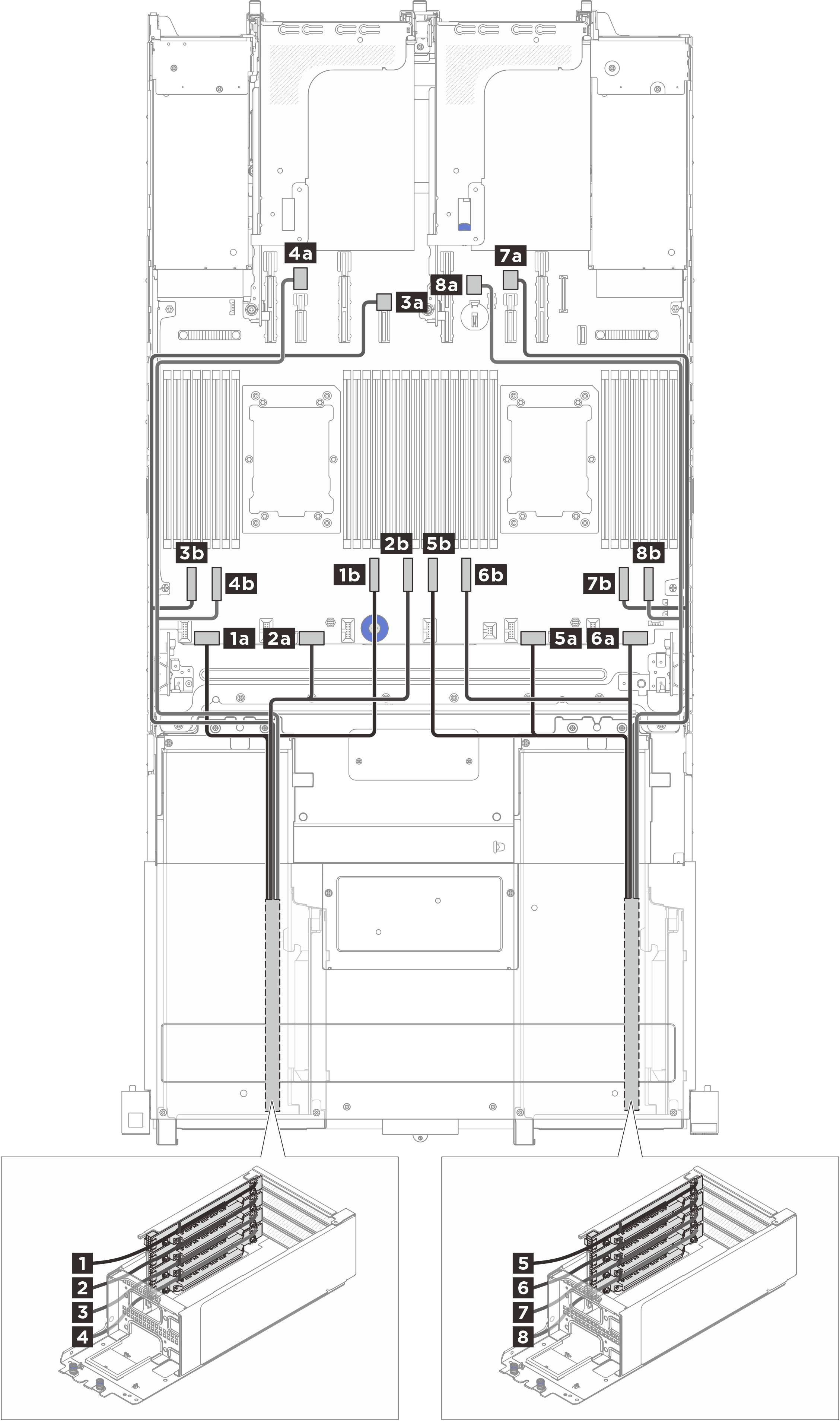

Conjunto de placa riser frontal: configuração x8/x8/x8/x8
 | ||
| De | Para (placa do processador) | Comprimento do cabo |
| 1 Placa riser no slot 16 | 1a Conector de energia 1 | 550/470 mm |
| 1b Conector PCIe 6 | ||
| 2 Placa riser no slot 17 | 2a Conector de energia 2 | 550/470 mm |
| 2b Conector PCIe 5 | ||
| 3 Placa riser no slot 18 | 3a Conector de energia 12 | 550/1.000 mm |
| 3b Conector PCIe 8 | ||
| 4 Placa riser no slot 19 | 4a Conector de energia 23 | 550/1.000 mm |
| 4b Conector PCIe 7 | ||
| 5 Placa riser no slot 20 | 5a Conector de energia 3 | 550/470 mm |
| 5b Conector PCIe 4 | ||
| 6 Placa riser no slot 21 | 6a Conector de energia 4 | 550/470 mm |
| 6b Conector PCIe 3 | ||
| 7 Placa riser no slot 22 | 7a Conector de energia 20 | 550/1.000 mm |
| 7b Conector PCIe 2 | ||
| 8 Placa riser no slot 23 | 8a Conector de energia 21 | 550/1.000 mm |
| 8b Conector PCIe 1 | ||

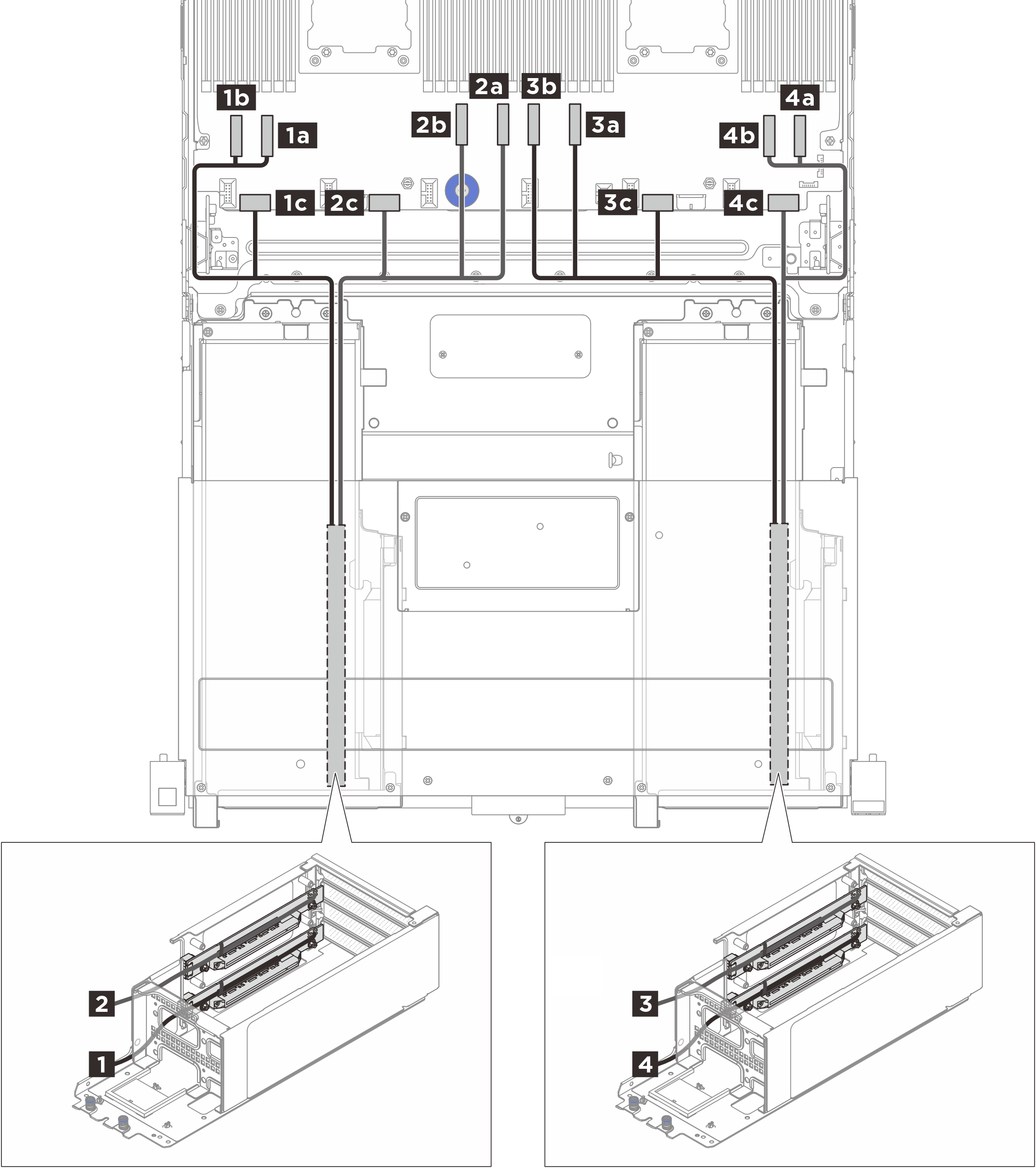

Conjunto de placa riser frontal: configuração x16/x16
 | ||
| De | Para (placa do processador) | Comprimento do cabo |
| 1 Placa riser no slot 19 | 1a Conector PCIe 7 | 550/450 mm |
| 1b Conector PCIe 8 | ||
| 1c Conector de energia 1 | ||
| 2 Placa riser no slot 17 | 2a Conector PCIe 5 | 550/450 mm |
| 2b Conector PCIe 6 | ||
| 2c Conector de energia 2 | ||
| 3 Placa riser no slot 21 | 3a Conector PCIe 3 | 550/450 mm |
| 3b Conector PCIe 4 | ||
| 3c Conector de energia 3 | ||
| 4 Placa riser no slot 23 | 4a Conector PCIe 1 | 550/450 mm |
| 4b Conector PCIe 2 | ||
| 4c Conector de energia 4 | ||
