Instradamento dei cavi della scheda verticale
Seguire le istruzioni riportate in questa sezione per informazioni su come eseguire l'instradamento dei cavi per le schede verticali.
| Assieme verticale posteriore | Con tre schede verticali | Con due schede verticali |
| Assieme verticale 2 (processore 1) | Assieme verticale 2: x8/x16/x16 | Assieme verticale 2: x16/x16 |
| Assieme verticale 3 (processore 2) | Assieme verticale 3: x8/x16/x16 | Assieme verticale 3: x16/x16 |
Assieme verticale anteriore: assieme verticale 6 e assieme verticale 7 | ||

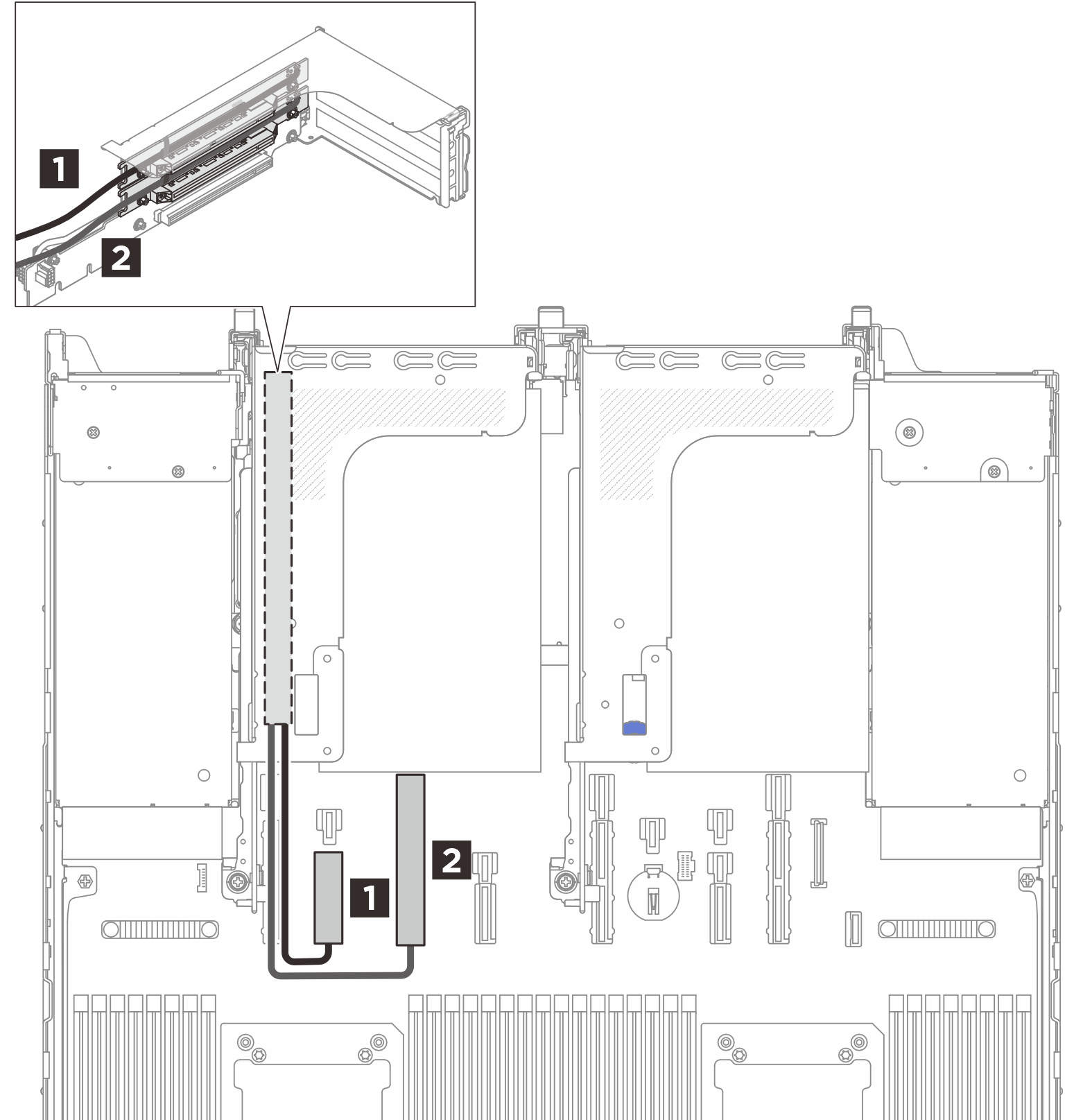

Assieme verticale 2: configurazione x8/x16/x16
 | ||
| Da | A (scheda del processore) | Lunghezza del cavo |
| 1 Scheda verticale sullo slot 3 | 1 Connettore PCIe 10 e connettore di alimentazione 10 | 350 mm |
| 2 Scheda verticale sullo slot 4 | 2 Connettore PCIe 9 e connettore di alimentazione 9 | 300 mm |
La scheda verticale sullo slot più basso si collega direttamente alla scheda del processore, senza bisogno di cavi. | ||

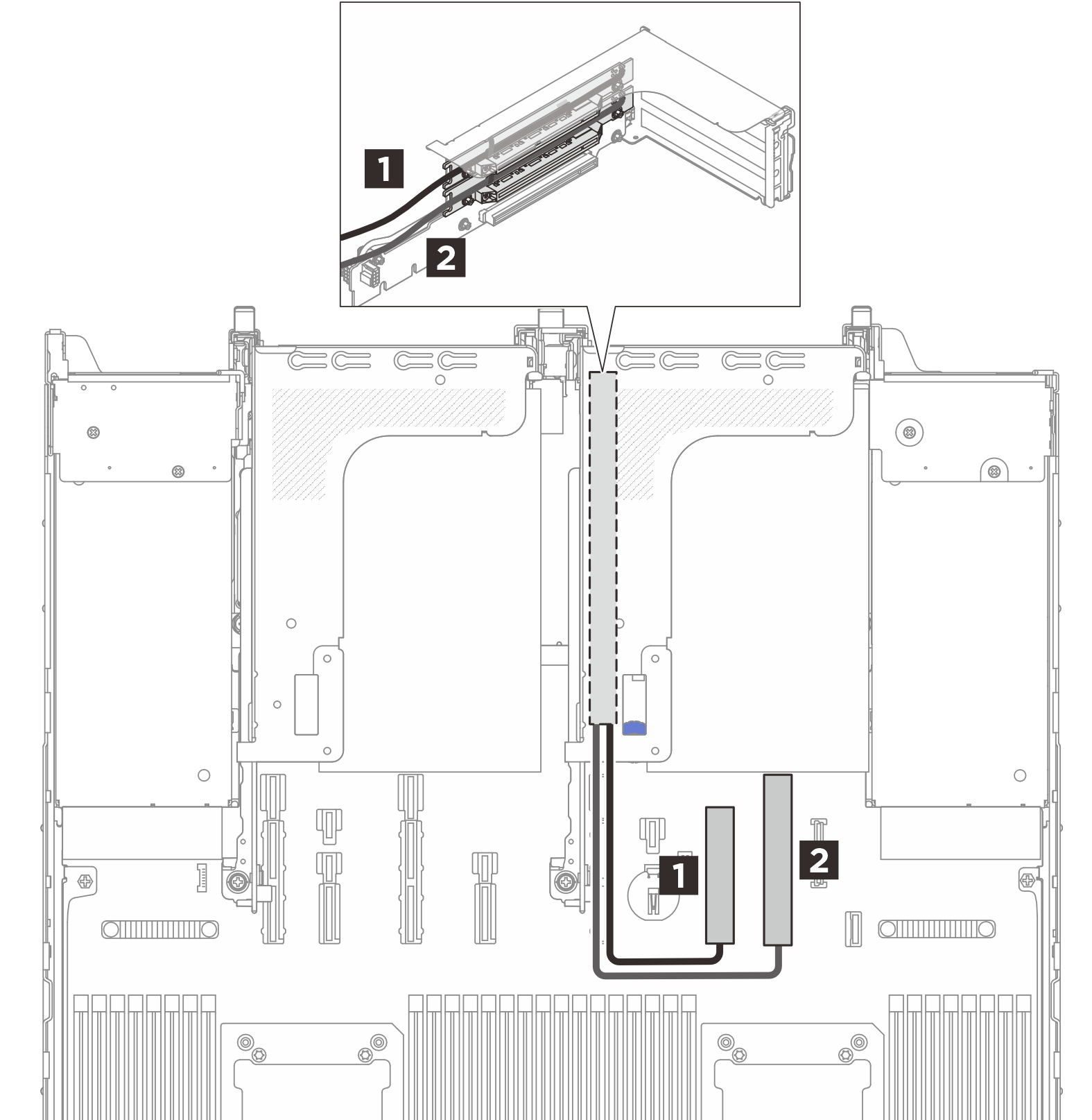

Assieme verticale 3: configurazione x8/x16/x16
 | ||
| Da | A (scheda del processore) | Lunghezza del cavo |
| 1 Scheda verticale sullo slot 6 | 1 Connettore PCIe 14 e connettore di alimentazione 14 | 350 mm |
| 2 Scheda verticale sullo slot 7 | 2 Connettore PCIe 13 e connettore di alimentazione 13 | 300 mm |
Assieme verticale 2: configurazione x16/x16
 | ||
| Da | A (scheda del processore) | Lunghezza del cavo |
| 1 Scheda verticale sullo slot 3 | 1 Connettore PCIe 10 e connettore di alimentazione 11 | 300 mm |
| 2 Scheda verticale sullo slot 4 | 2 Connettore PCIe 9 e connettore di alimentazione 9 | 300 mm |
La scheda verticale sullo slot più basso si collega direttamente alla scheda del processore, senza bisogno di cavi. | ||

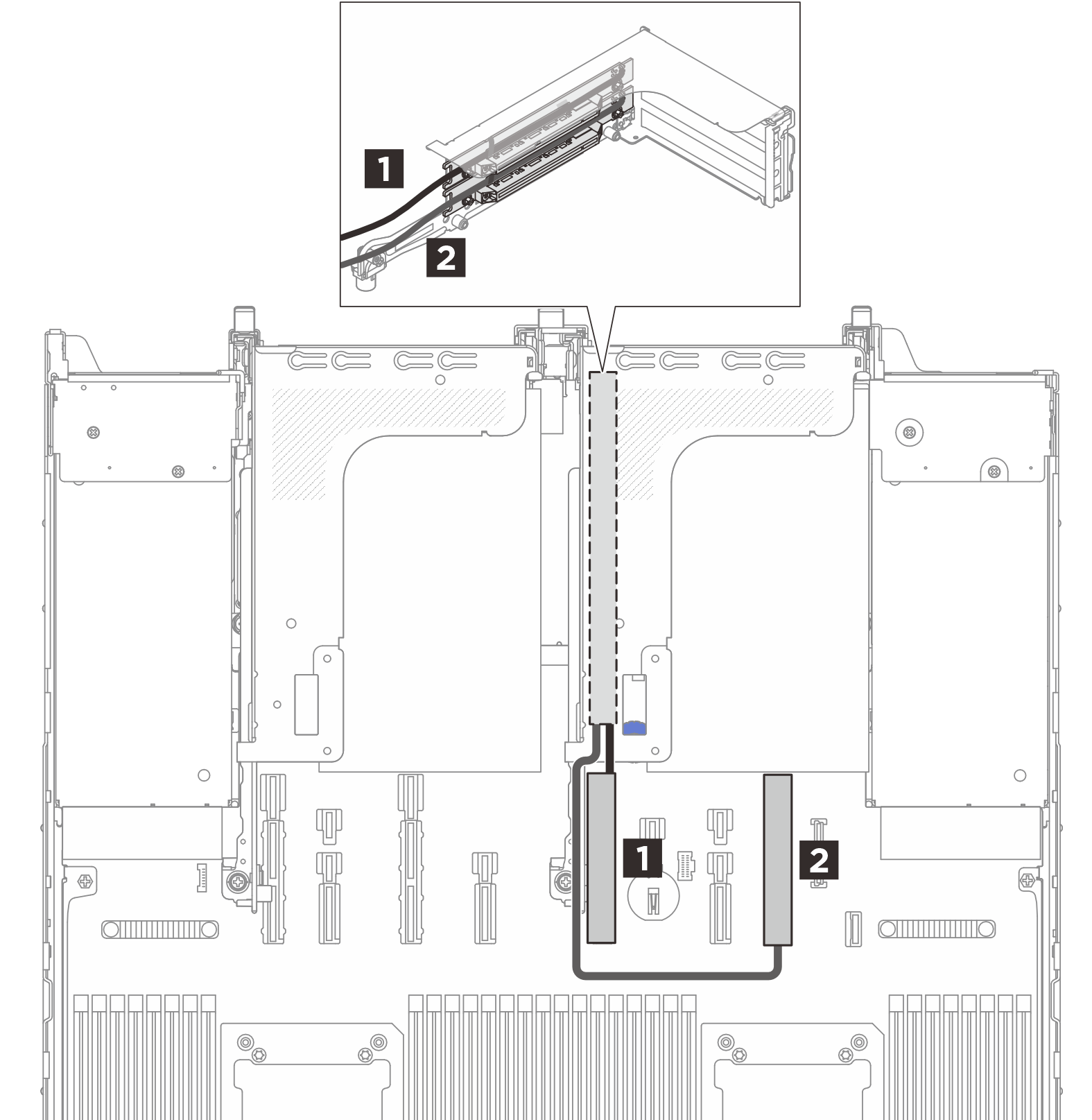

Assieme verticale 3: configurazione x16/x16
| ||
| Da | A (scheda del processore) | Lunghezza del cavo |
| 1 Scheda verticale sullo slot 6 | 1 Connettore PCIe 10 e connettore di alimentazione 11 | 300 mm |
| 2 Scheda verticale sullo slot 7 | 2 Connettore PCIe 9 e connettore di alimentazione 9 | 300 mm |

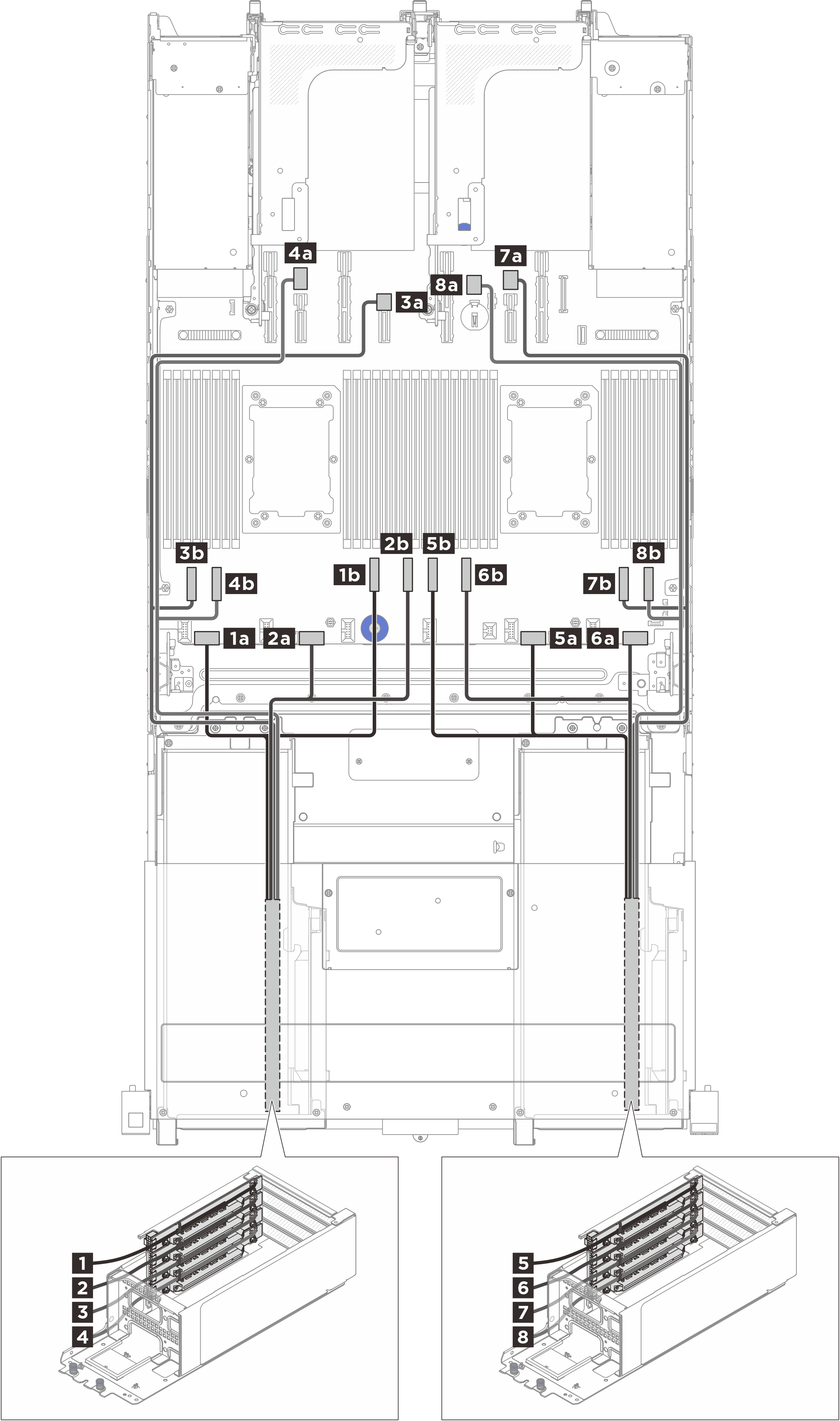

Assieme verticale anteriore: configurazione x8/x8/x8/x8
 | ||
| Da | A (scheda del processore) | Lunghezza del cavo |
| 1 Scheda verticale sullo slot 16 | 1a Connettore di alimentazione 1 | 550/470 mm |
| 1b Connettore PCIe 6 | ||
| 2 Scheda verticale sullo slot 17 | 2a Connettore di alimentazione 2 | 550/470 mm |
| 2b Connettore PCIe 5 | ||
| 3 Scheda verticale sullo slot 18 | 3a Connettore di alimentazione 12 | 550/1.000 mm |
| 3b Connettore PCIe 8 | ||
| 4 Scheda verticale sullo slot 19 | 4a Connettore di alimentazione 23 | 550/1.000 mm |
| 4b Connettore PCIe 7 | ||
| 5 Scheda verticale sullo slot 20 | 5a Connettore di alimentazione 3 | 550/470 mm |
| 5b Connettore PCIe 4 | ||
| 6 Scheda verticale sullo slot 21 | 6a Connettore di alimentazione 4 | 550/470 mm |
| 6b Connettore PCIe 3 | ||
| 7 Scheda verticale sullo slot 22 | 7a Connettore di alimentazione 20 | 550/1.000 mm |
| 7b Connettore PCIe 2 | ||
| 8 Scheda verticale sullo slot 23 | 8a Connettore di alimentazione 21 | 550/1.000 mm |
| 8b Connettore PCIe 1 | ||

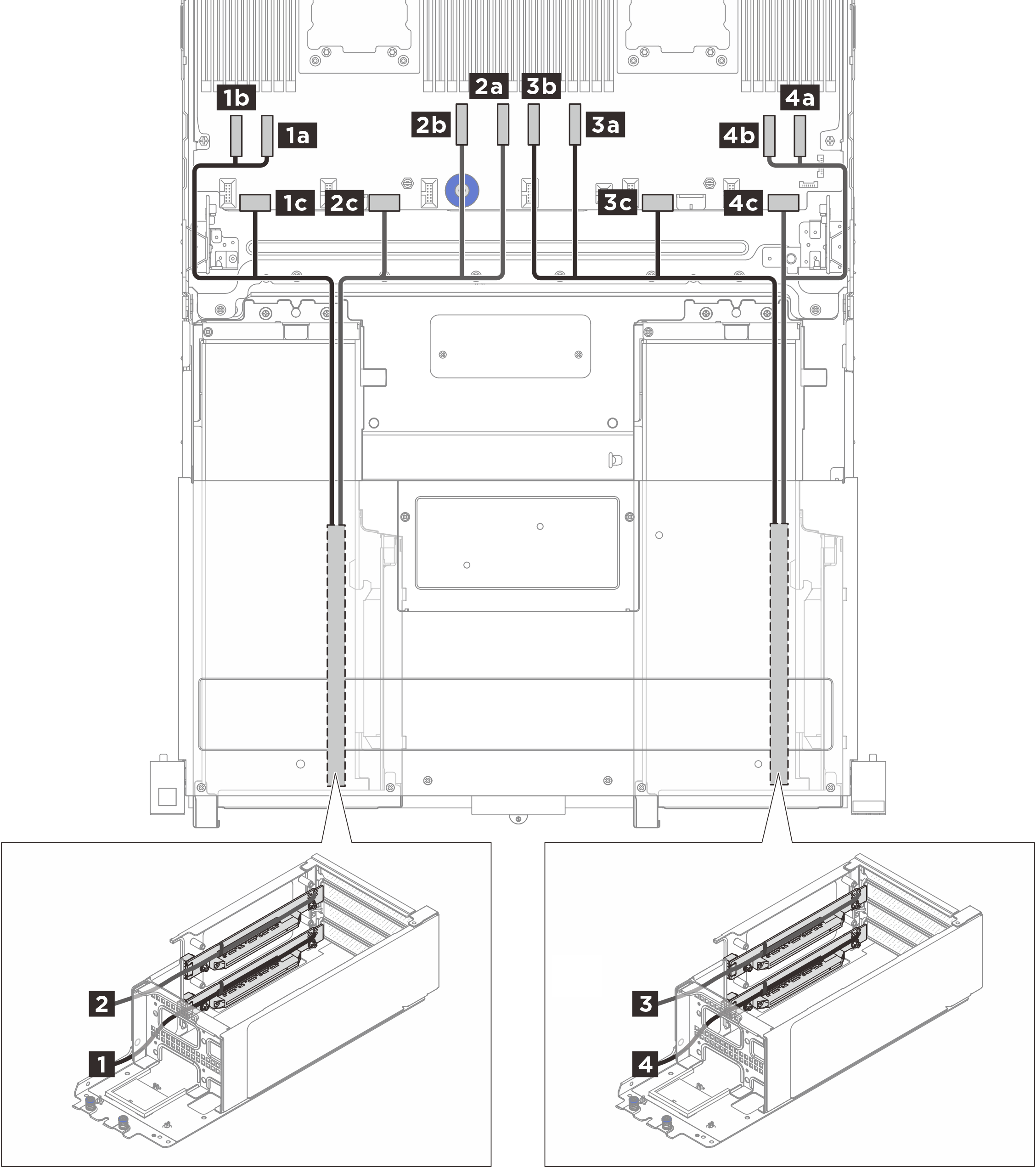

Assieme verticale anteriore: configurazione x16/x16
 | ||
| Da | A (scheda del processore) | Lunghezza del cavo |
| 1 Scheda verticale sullo slot 19 | 1a Connettore PCIe 7 | 550/450 mm |
| 1b Connettore PCIe 8 | ||
| 1c Connettore di alimentazione 1 | ||
| 2 Scheda verticale sullo slot 17 | 2a Connettore PCIe 5 | 550/450 mm |
| 2b Connettore PCIe 6 | ||
| 2c Connettore di alimentazione 2 | ||
| 3 Scheda verticale sullo slot 21 | 3a Connettore PCIe 3 | 550/450 mm |
| 3b Connettore PCIe 4 | ||
| 3c Connettore di alimentazione 3 | ||
| 4 Scheda verticale sullo slot 23 | 4a Connettore PCIe 1 | 550/450 mm |
| 4b Connettore PCIe 2 | ||
| 4c Connettore di alimentazione 4 | ||
