转接卡线缆布放
按照本节中的说明了解如何为转接卡布放线缆。
背面转接卡组合件 | 包含三个转接卡 | 包含两个转接卡 |
转接卡组合件 2(处理器 1) | 转接卡组合件 2:x8/x16/x16 | 转接卡组合件 2:x16/x16 |
转接卡组合件 3(处理器 2) | 转接卡组合件 3:x8/x16/x16 | 转接卡组合件 3:x16/x16 |
正面转接卡组合件:转接卡组合件 6 和转接卡组合件 7 |

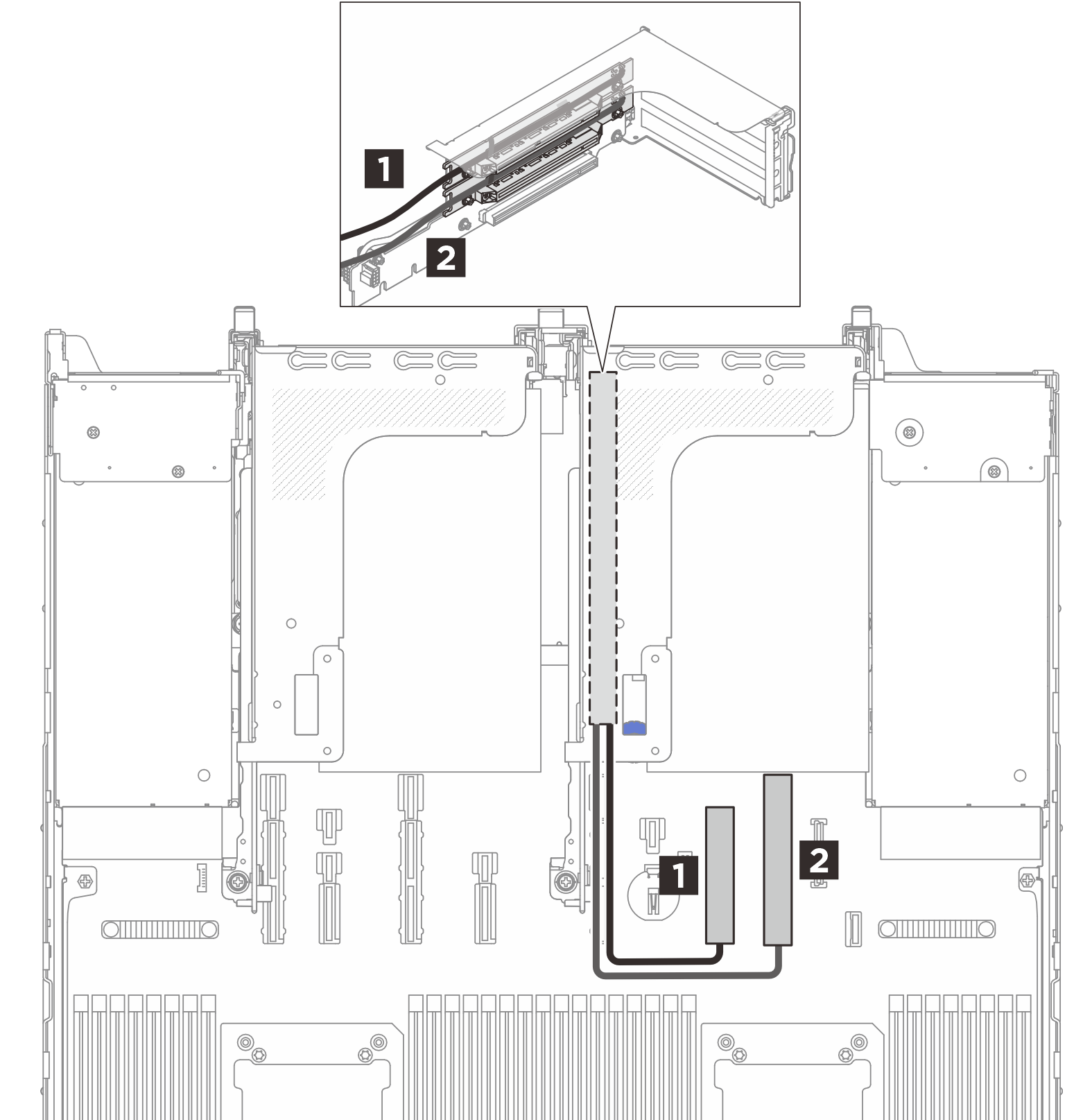

转接卡组合件 2:x8/x16/x16 配置
![]() | ||
从 | 到(处理器板) | 线缆长度 |
1 插槽 3 上的转接卡 | 1 PCIe 接口 10 和电源接口 10 | 350 毫米 |
2 插槽 4 上的转接卡 | 2 PCIe 接口 9 和电源接口 9 | 300 毫米 |
最低插槽上的转接卡直接连接到处理器板,无需线缆。 |

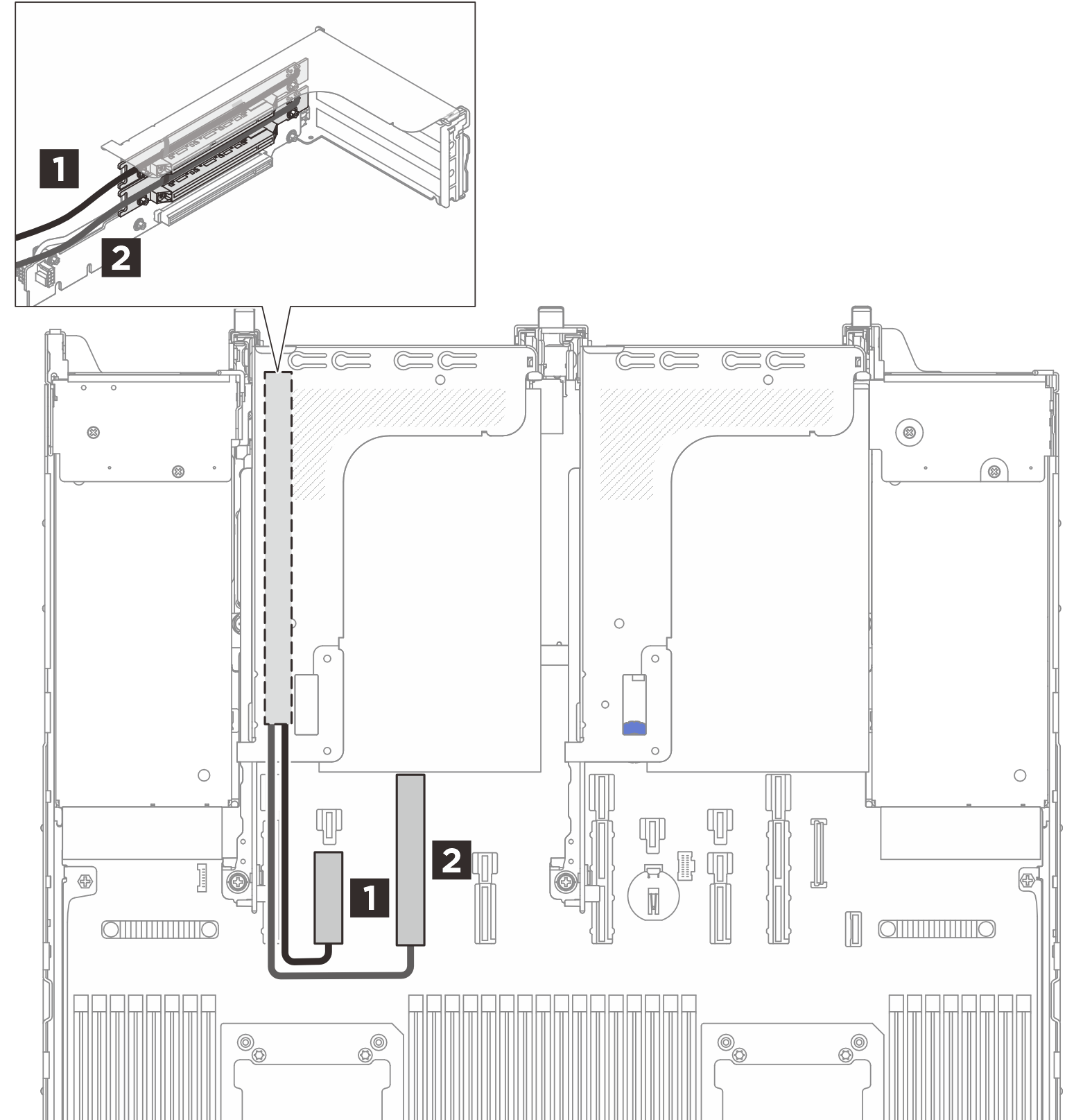

转接卡组合件 3:x8/x16/x16 配置
![]() | ||
从 | 到(处理器板) | 线缆长度 |
1 插槽 6 上的转接卡 | 1 PCIe 接口 14 和电源接口 14 | 350 毫米 |
2 插槽 7 上的转接卡 | 2 PCIe 接口 13 和电源接口 13 | 300 毫米 |

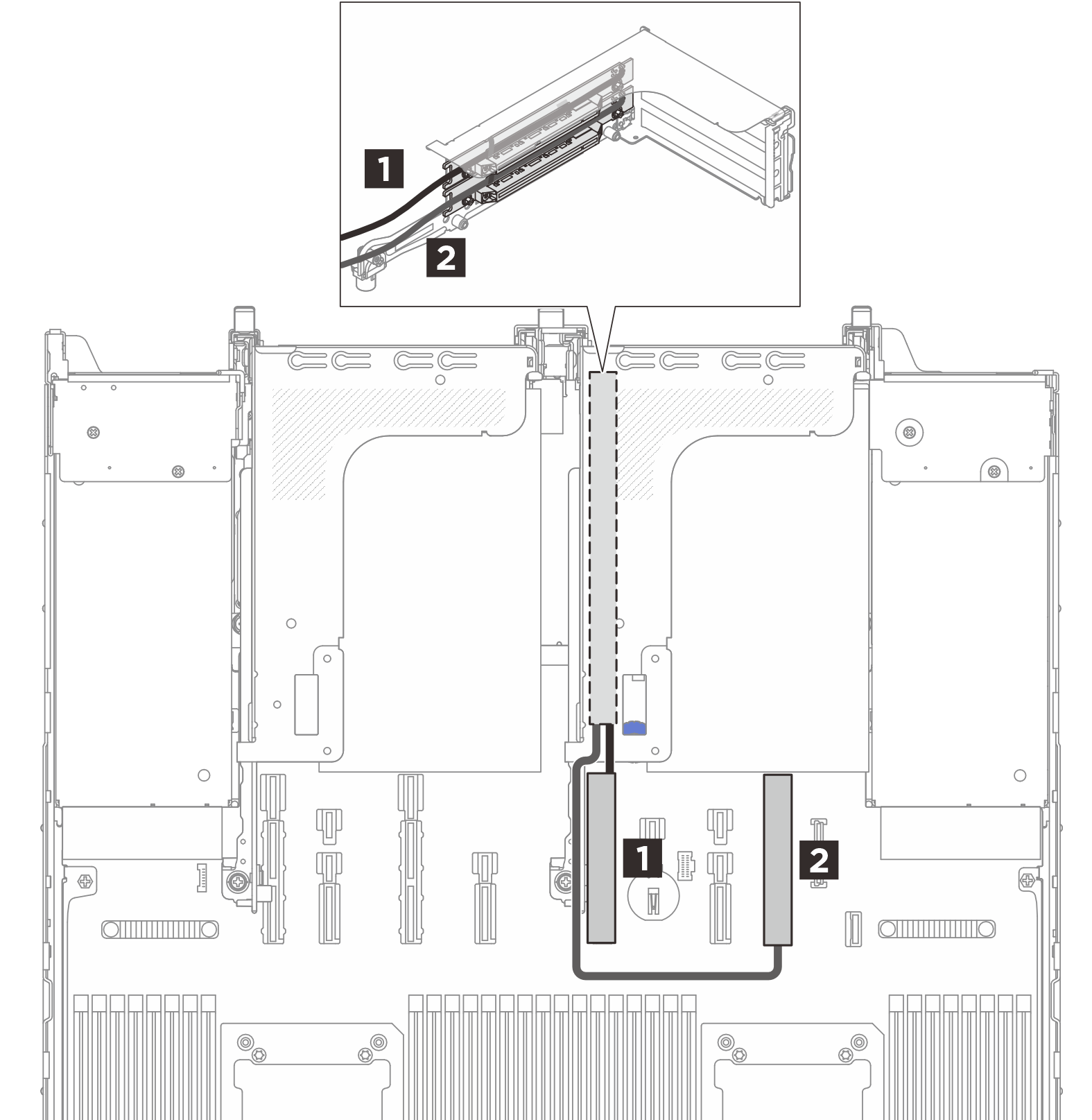

转接卡组合件 2:x16/x16 配置
![]() | ||
从 | 到(处理器板) | 线缆长度 |
1 插槽 3 上的转接卡 | 1 PCIe 接口 10 和电源接口 11 | 300 毫米 |
2 插槽 4 上的转接卡 | 2 PCIe 接口 9 和电源接口 9 | 300 毫米 |
最低插槽上的转接卡直接连接到处理器板,无需线缆。 |
转接卡组合件 3:x16/x16 配置
![]() | ||
从 | 到(处理器板) | 线缆长度 |
1 插槽 6 上的转接卡 | 1 PCIe 接口 10 和电源接口 11 | 300 毫米 |
2 插槽 7 上的转接卡 | 2 PCIe 接口 9 和电源接口 9 | 300 毫米 |

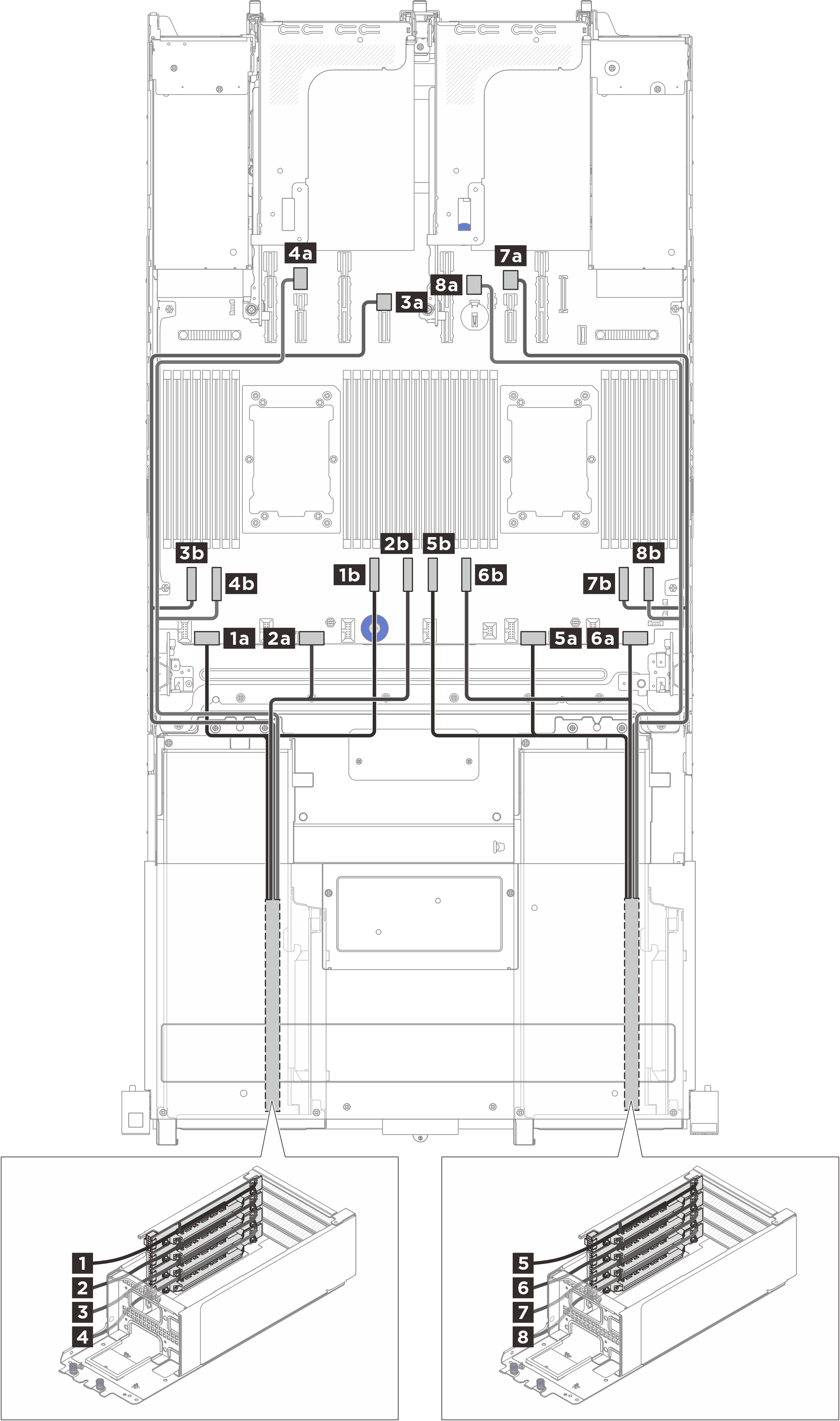

正面转接卡组合件:x8/x8/x8/x8 配置
![]() | ||
从 | 到(处理器板) | 线缆长度 |
1 插槽 16 上的转接卡 | 1a 电源接口 1 | 550/470 毫米 |
1b PCIe 接口 6 | ||
2 插槽 17 上的转接卡 | 2a 电源接口 2 | 550/470 毫米 |
2b PCIe 接口 5 | ||
3 插槽 18 上的转接卡 | 3a 电源接口 12 | 550/1000 毫米 |
3b PCIe 接口 8 | ||
4 插槽 19 上的转接卡 | 4a 电源接口 23 | 550/1000 毫米 |
4b PCIe 接口 7 | ||
5 插槽 20 上的转接卡 | 5a 电源接口 3 | 550/470 毫米 |
5b PCIe 接口 4 | ||
6 插槽 21 上的转接卡 | 6a 电源接口 4 | 550/470 毫米 |
6b PCIe 接口 3 | ||
7 插槽 22 上的转接卡 | 7a 电源接口 20 | 550/1000 毫米 |
7b PCIe 接口 2 | ||
8 插槽 23 上的转接卡 | 8a 电源接口 21 | 550/1000 毫米 |
8b PCIe 接口 1 |

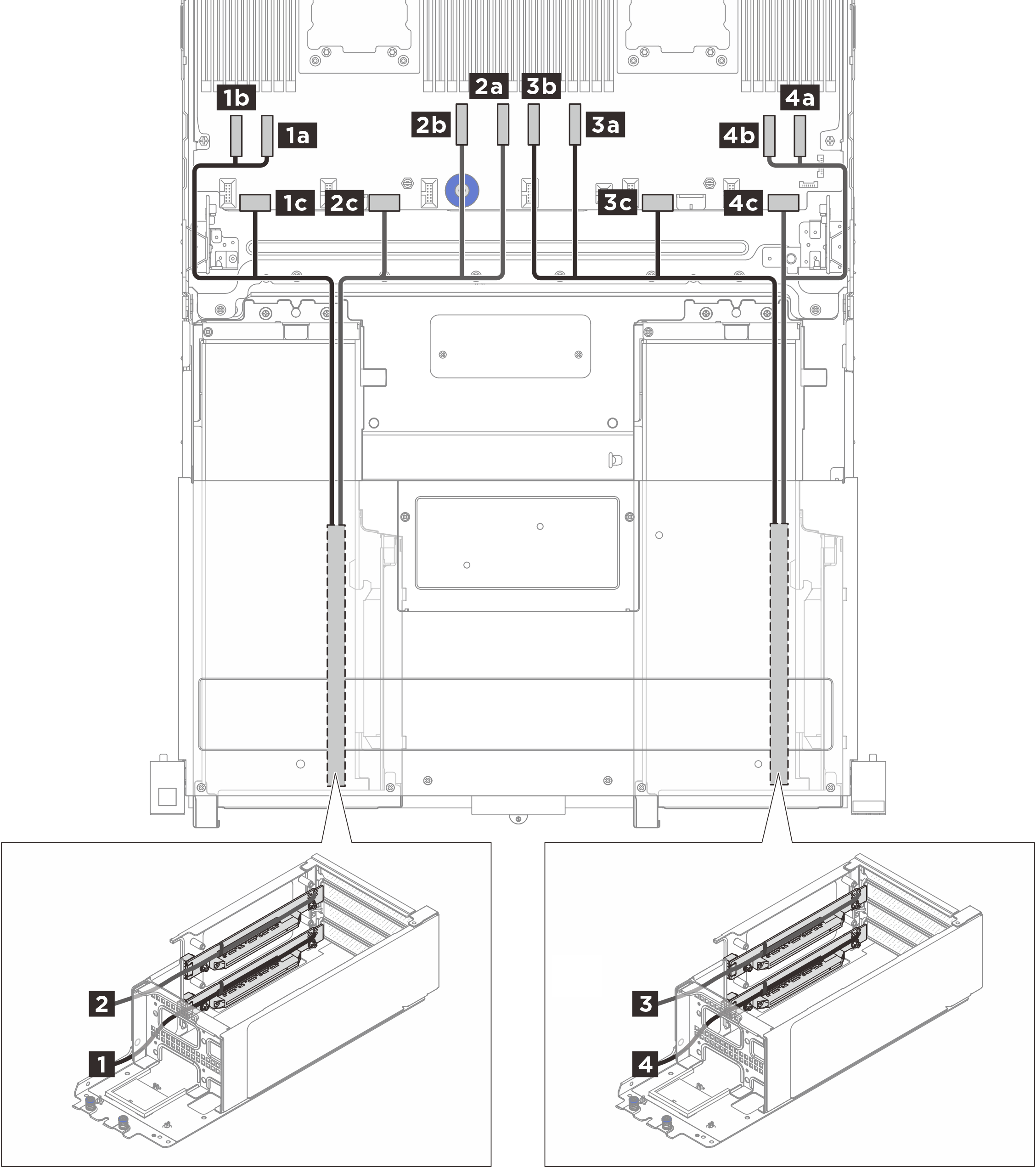

正面转接卡组合件:x16/x16 配置
![]() | ||
从 | 到(处理器板) | 线缆长度 |
1 插槽 19 上的转接卡 | 1a PCIe 接口 7 | 550/450 毫米 |
1b PCIe 接口 8 | ||
1c 电源接口 1 | ||
2 插槽 17 上的转接卡 | 2a PCIe 接口 5 | 550/450 毫米 |
2b PCIe 接口 6 | ||
2c 电源接口 2 | ||
3 插槽 21 上的转接卡 | 3a PCIe 接口 3 | 550/450 毫米 |
3b PCIe 接口 4 | ||
3c 电源接口 3 | ||
4 插槽 23 上的转接卡 | 4a PCIe 接口 1 | 550/450 毫米 |
4b PCIe 接口 2 | ||
4c 电源接口 4 |
