ライザー・カードのケーブル配線
ライザー・カードのケーブル配線方法については、このセクションの説明に従ってください。
後部ライザー・アセンブリー | ライザー・カード 3 枚の場合 | ライザー・カード 2 枚の場合 |
ライザー・アセンブリー 2 (プロセッサー 1) | ライザー・アセンブリー 2: x8/x16/x16 | ライザー・アセンブリー 2: x16/x16 |
ライザー・アセンブリー 3 (プロセッサー 2) | ライザー・アセンブリー 3: x8/x16/x16 | ライザー・アセンブリー 3: x16/x16 |
前面ライザー・アセンブリー: ライザー・アセンブリー 6 およびライザー・アセンブリー 7 |

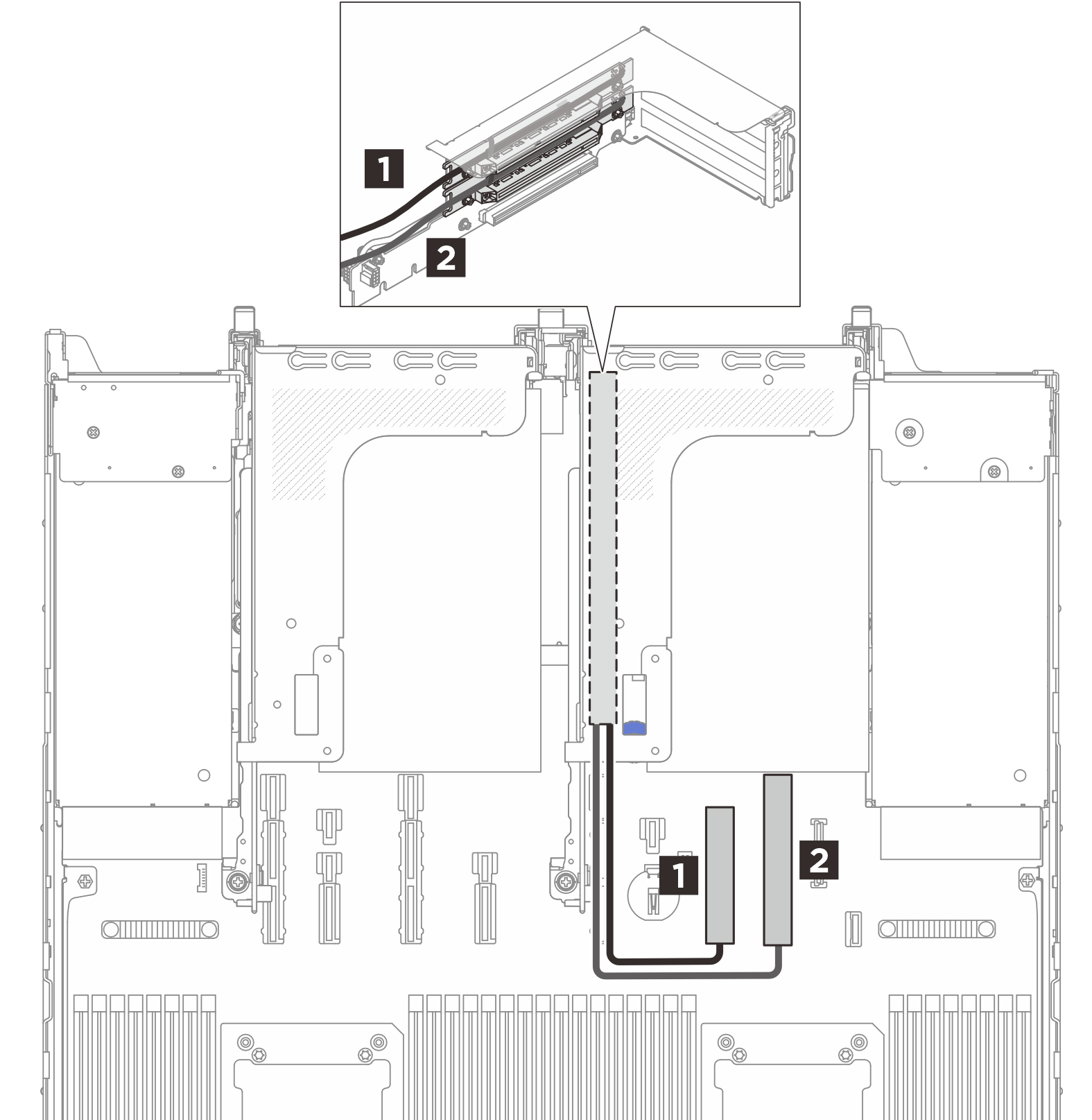

ライザー・アセンブリー2: x8/x16/x16 構成
![]() | ||
始点 | 終点 (プロセッサー・ボード) | ケーブルの長さ |
1 スロット 3 上のライザー・カード | 1 PCIe コネクター 10 および電源コネクター 10 | 350 mm |
2 スロット 4 上のライザー・カード | 2 PCIe コネクター 9 および電源コネクター 9 | 300 mm |
一番下のスロットのライザー・カードはプロセッサー・ボードに直接接続されています。ケーブルは不要です。 |
ライザー・アセンブリー 3: x8/x16/x16 構成
![]() | ||
始点 | 終点 (プロセッサー・ボード) | ケーブルの長さ |
1 スロット 6 上のライザー・カード | 1 PCIe コネクター 14 および電源コネクター 14 | 350 mm |
2 スロット 7 上のライザー・カード | 2 PCIe コネクター 13 および電源コネクター 13 | 300 mm |

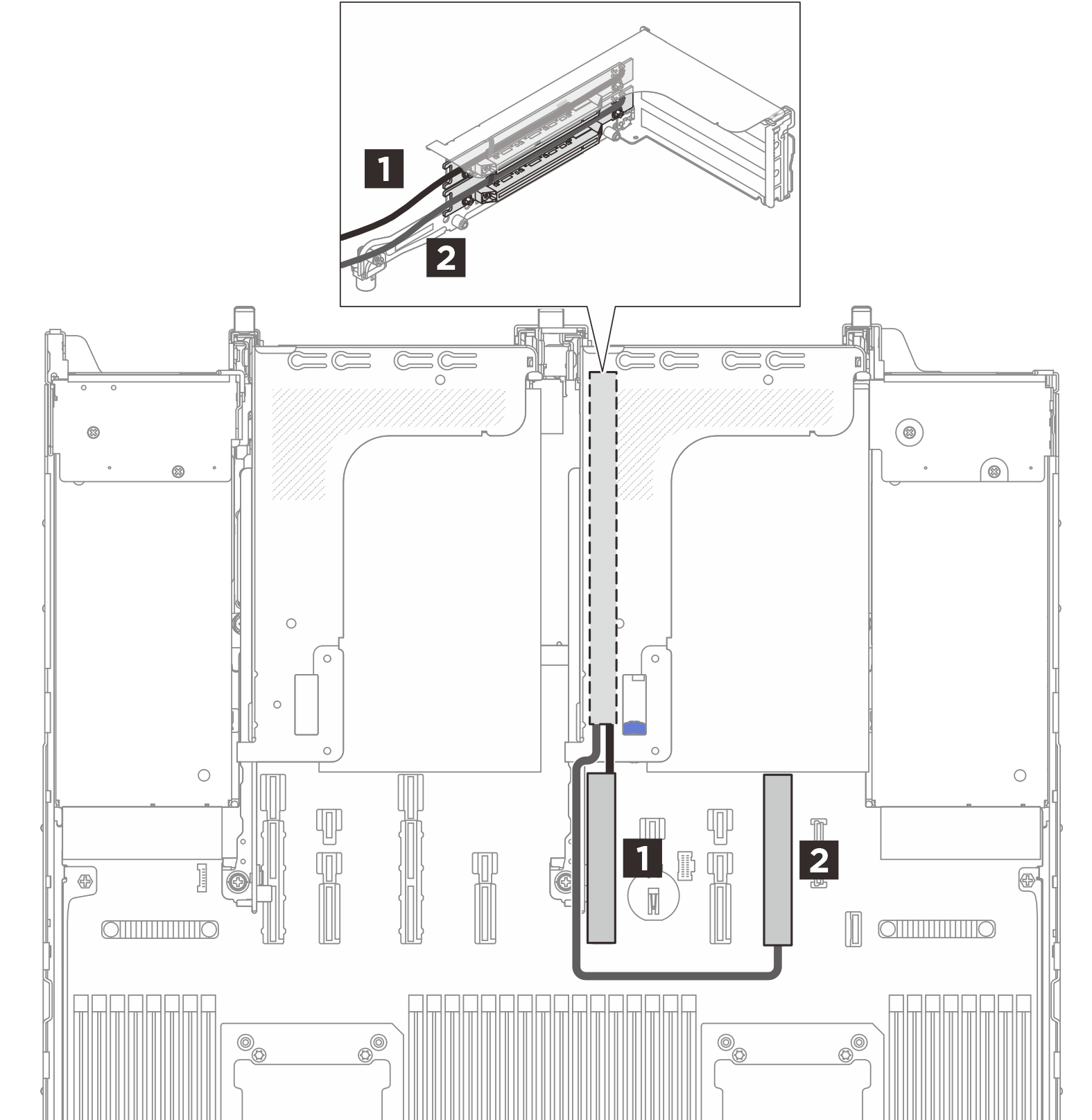

ライザー・アセンブリー 2: x16/x16 構成
![]() | ||
始点 | 終点 (プロセッサー・ボード) | ケーブルの長さ |
1 スロット 3 上のライザー・カード | 1 PCIe コネクター 10 および電源コネクター 11 | 300 mm |
2 スロット 4 上のライザー・カード | 2 PCIe コネクター 9 および電源コネクター 9 | 300 mm |
一番下のスロットのライザー・カードはプロセッサー・ボードに直接接続されています。ケーブルは不要です。 |
ライザー・アセンブリー 3: x16/x16 構成
![]() | ||
始点 | 終点 (プロセッサー・ボード) | ケーブルの長さ |
1 スロット 6 上のライザー・カード | 1 PCIe コネクター 10 および電源コネクター 11 | 300 mm |
2 スロット 7 上のライザー・カード | 2 PCIe コネクター 9 および電源コネクター 9 | 300 mm |

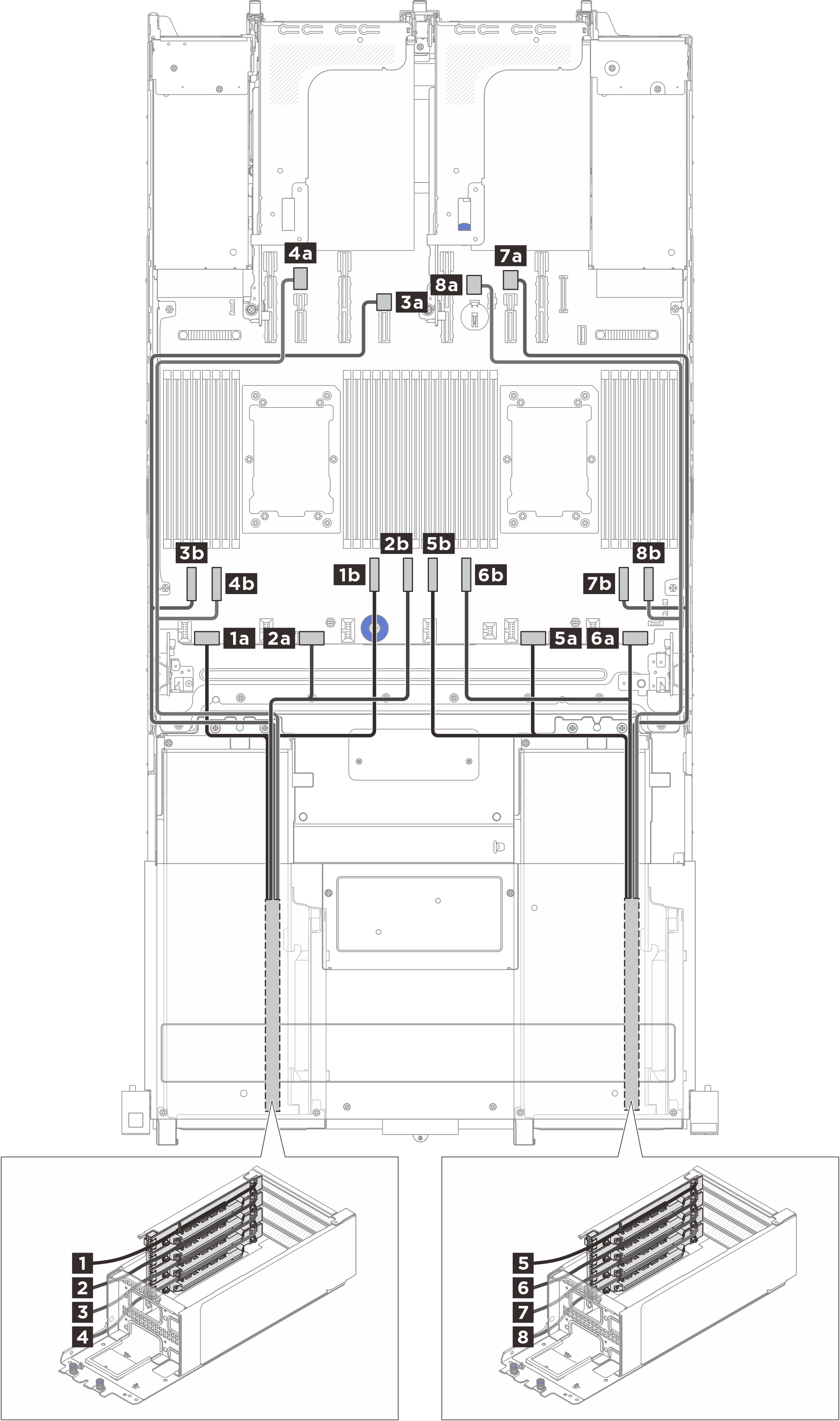

前面ライザー・アセンブリー: x8/x8/x8/x8 構成
![]() | ||
始点 | 終点 (プロセッサー・ボード) | ケーブルの長さ |
1 スロット 16 上のライザー・カード | 1a 電源コネクター 1 | 550/470 mm |
1b PCIe コネクター 6 | ||
2 スロット 17 上のライザー・カード | 2a 電源コネクター 2 | 550/470 mm |
2b PCIe コネクター 5 | ||
3 スロット 18 上のライザー・カード | 3a 電源コネクター 12 | 550/1000 mm |
3b PCIe コネクター 8 | ||
4 スロット 19 上のライザー・カード | 4a 電源コネクター 23 | 550/1000 mm |
4b PCIe コネクター 7 | ||
5 スロット 20 上のライザー・カード | 5a 電源コネクター 3 | 550/470 mm |
5b PCIe コネクター 4 | ||
6 スロット 21 上のライザー・カード | 6a 電源コネクター 4 | 550/470 mm |
6b PCIe コネクター 3 | ||
7 スロット 22 上のライザー・カード | 7a 電源コネクター 20 | 550/1000 mm |
7b PCIe コネクター 2 | ||
8 スロット 23 上のライザー・カード | 8a 電源コネクター 21 | 550/1000 mm |
8b PCIe コネクター 1 |

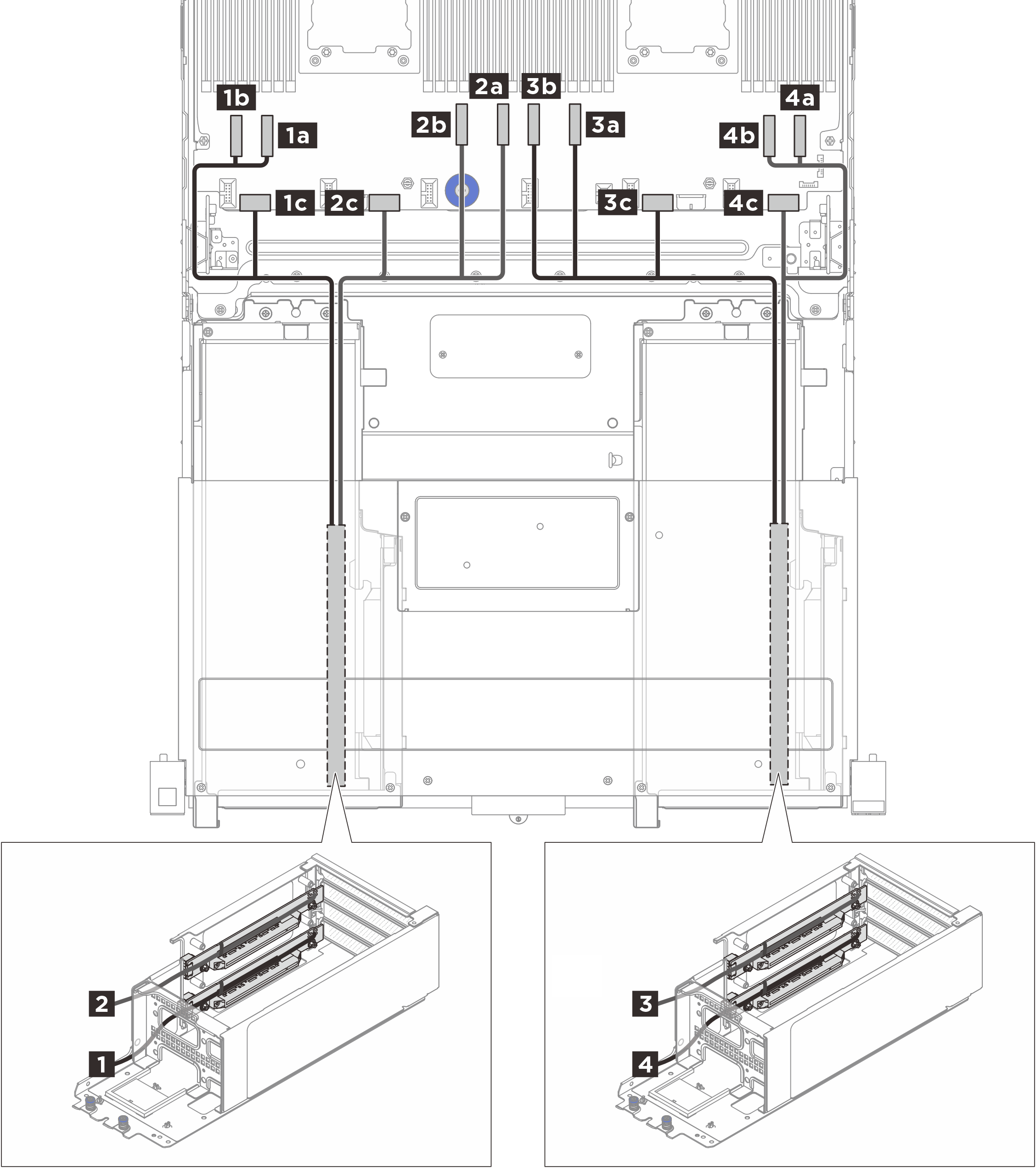

前面ライザー・アセンブリー: x16/x16 構成
![]() | ||
始点 | 終点 (プロセッサー・ボード) | ケーブルの長さ |
1 スロット 19 上のライザー・カード | 1a PCIe コネクター 7 | 550/450 mm |
1b PCIe コネクター 8 | ||
1c 電源コネクター 1 | ||
2 スロット 17 上のライザー・カード | 2a PCIe コネクター 5 | 550/450 mm |
2b PCIe コネクター 6 | ||
2c 電源コネクター 2 | ||
3 スロット 21 上のライザー・カード | 3a PCIe コネクター 3 | 550/450 mm |
3b PCIe コネクター 4 | ||
3c 電源コネクター 3 | ||
4 スロット 23 上のライザー・カード | 4a PCIe コネクター 1 | 550/450 mm |
4b PCIe コネクター 2 | ||
4c 電源コネクター 4 |
