ケーブル配線用システム・ボード・アセンブリー・コネクター

以下の図は、内部ケーブルの配線に使用するシステム・ボード・アセンブリー上の内部コネクターを示しています。

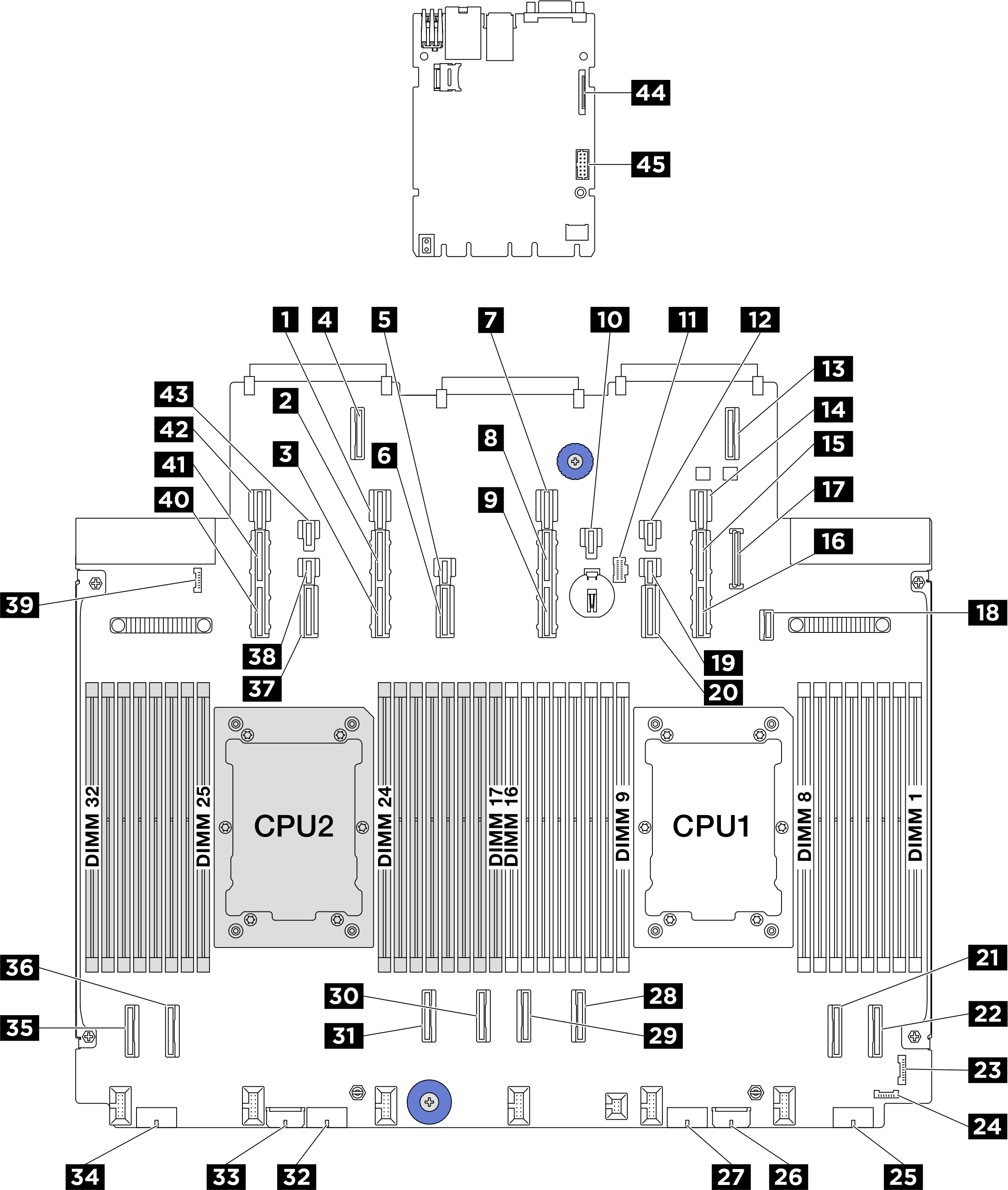

図 1. システム・ボード・アセンブリー・コネクター

1 電源コネクター 13	2 PCIe コネクター 13A
3 PCIe コネクター 13B	4 OCP 拡張コネクター 2
5 電源コネクター 12	6 PCIe コネクター 12
7 電源コネクター 11	8 PCIe コネクター 11A
9 PCIe コネクター 11B	10 電源コネクター 21
11 M.2 電源コネクター	12 電源コネクター 20
13 OCP 1 拡張コネクター	14 電源コネクター 9
15 PCIe コネクター 9A	16 PCIe コネクター 9B
17 前面パネル USB コネクター	18 M.2 バックプレーン信号コネクター
19 電源コネクター 10	20 PCIe コネクター 10
21 PCIe コネクター 2	22 PCIe コネクター 1
23 前面 I/O コネクター	24 漏水検知コネクター 1
25 電源コネクター 4	26 内部エクスパンダー電源コネクター
27 電源コネクター 3	28 PCIe コネクター 3
29 PCIe コネクター 4	30 PCIe コネクター 5
31 PCIe コネクター 6	32 電源コネクター 2
33 内部 RAID 電源コネクター	34 電源コネクター 1
35 PCIe コネクター 8	36 PCIe コネクター 7
37 PCIe コネクター 14	38 電源コネクター 14
39 漏水検知コネクター 2	40 PCIe コネクター 15B
41 PCIe コネクター 15A	42 電源コネクター 15
43 電源コネクター 23	44 第 2 管理イーサネット・コネクター
45 シリアル・ポート・コネクター
