ドライブ・バックプレーン・コネクター

ドライブ・バックレーンのコネクターの位置を確認するには、このセクションを参照してください。

サーバーは、サーバー構成に応じて次のバックプレーンをサポートしています。

8 個の 2.5 インチ SAS/SATA 前面バックプレーン​



1 SAS コネクター2 電源コネクター

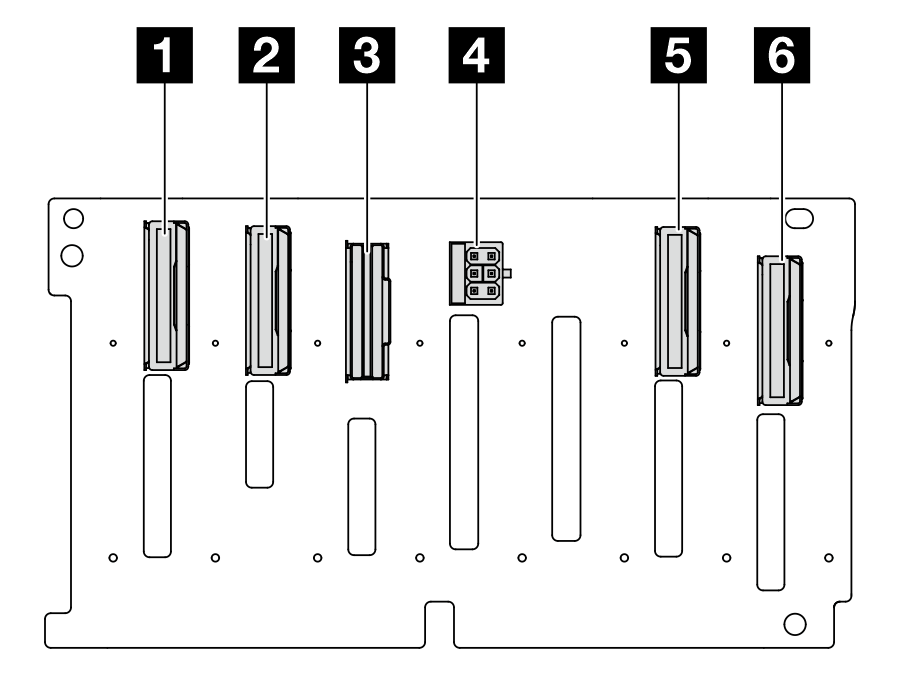

8 個の 2.5 インチ AnyBay 前面バックプレーン​



1 NVMe 6-7 コネクター2 NVMe 4-5 コネクター
3 SAS コネクター4 電源コネクター
5 NVMe 2-3 コネクター6 NVMe 0-1 コネクター

E3.S ドライブ・バックプレーン​



1 ベイ 02 ベイ 1
3 ベイ 24 ベイ 3
5 電源コネクター

前面 M.2 ブート・バックプレーンおよびコントローラー・ボード​

図 1. 前面 M.2 ブート・バックプレーン

図 2. 前面 M.2 コントローラー・ボード

1 電源コネクター1 信号コネクター

背面 M.2 バックプレーン​



1 信号コネクター2 電源コネクター
