Conectores de la placa posterior de la unidad

Consulte esta sección para ubicar los conectores de las placas posteriores.

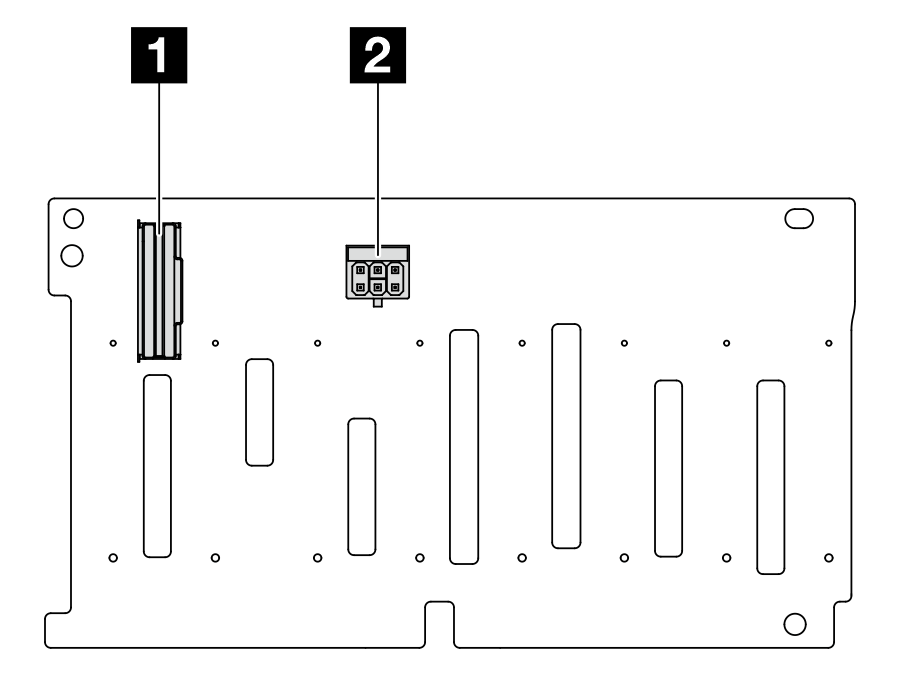

8 placas posteriores SAS/SATA frontales de 2,5”



1 Conector SAS2 Conector de alimentación

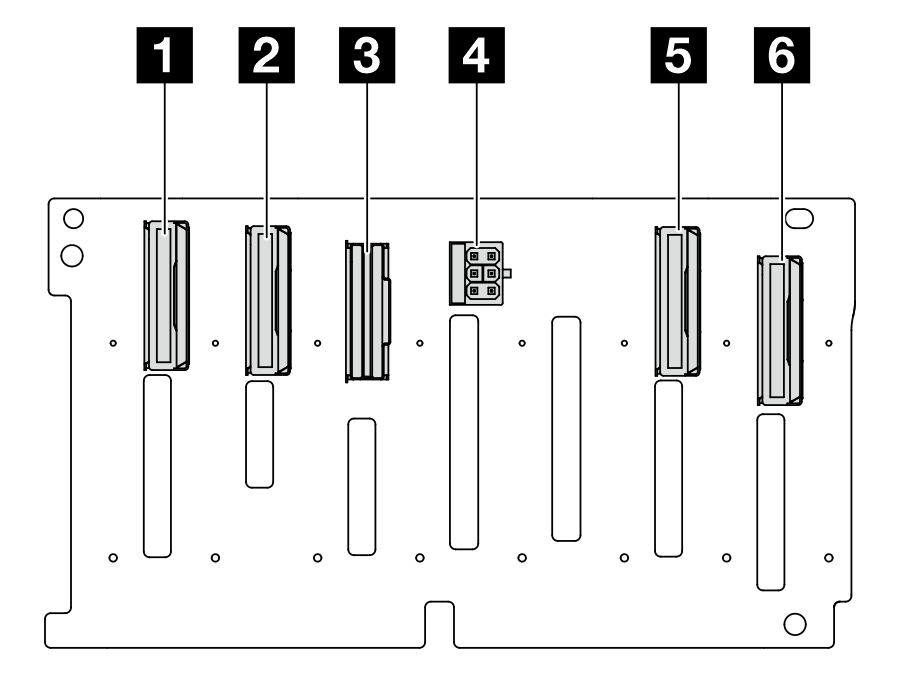

8 placas posteriores AnyBay frontales de 2,5”



1 Conector NVMe 6-72 Conector NVMe 4-5
3 Conector SAS4 Conector de alimentación
5 Conector NVMe 2-36 Conector NVMe 0-1

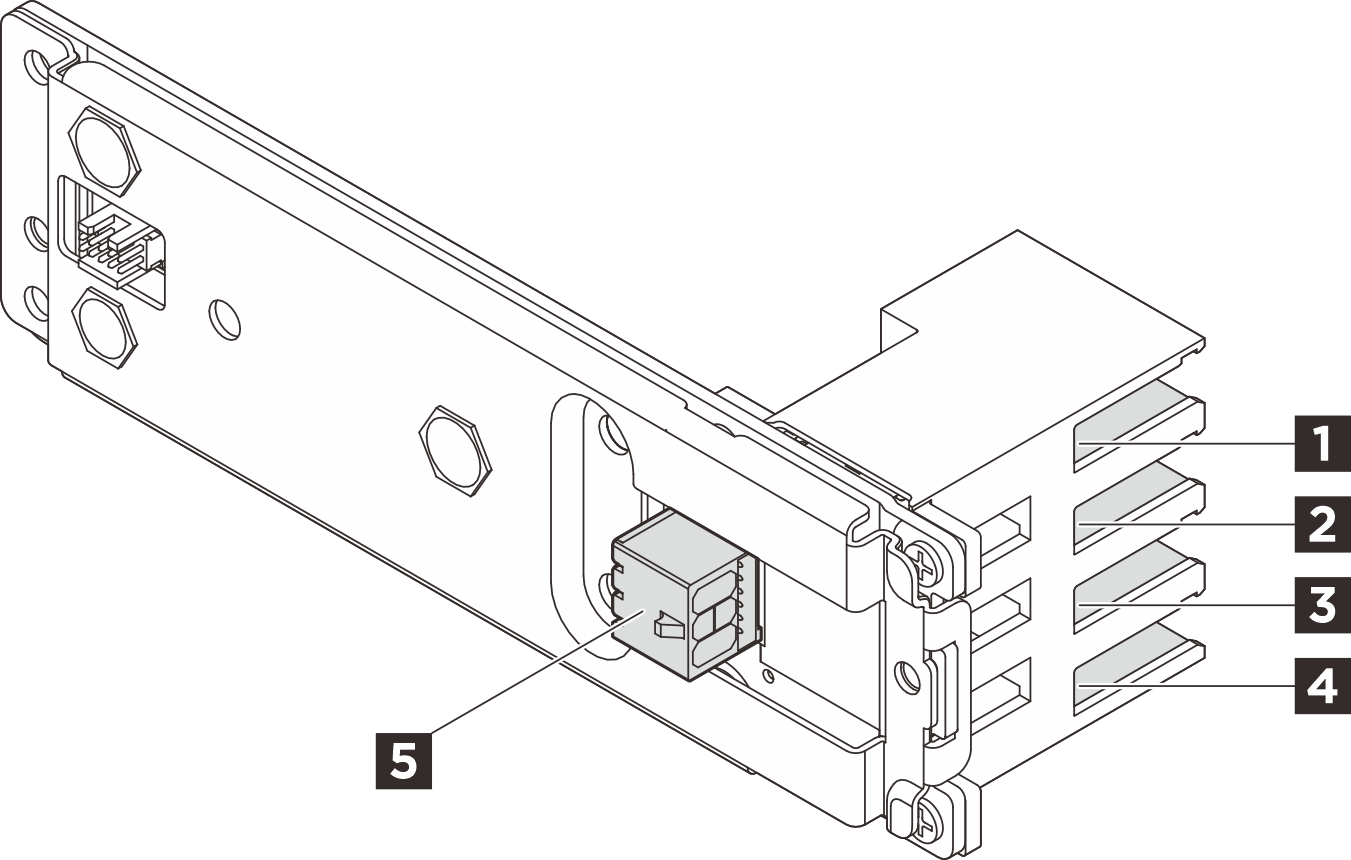

Placa posterior de unidad E3.S



1 Bahía 02 Bahía 1
3 Bahía 24 Bahía 3
5 Conector de alimentación

Placa posterior de arranque y placa controladora M.2 frontal

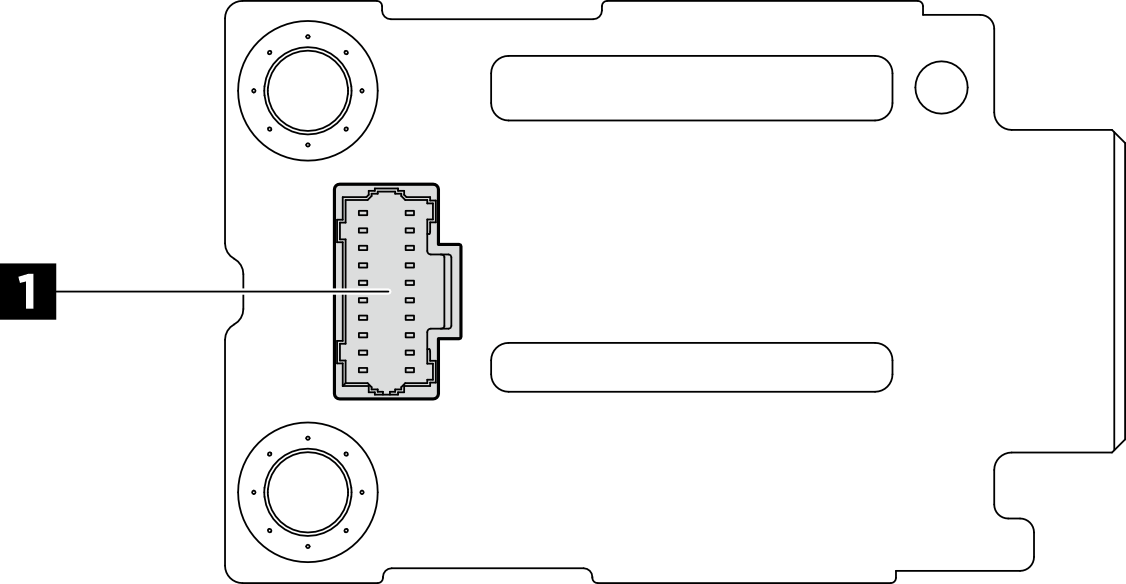

Figura 1. Placa posterior de arranque M.2 frontal

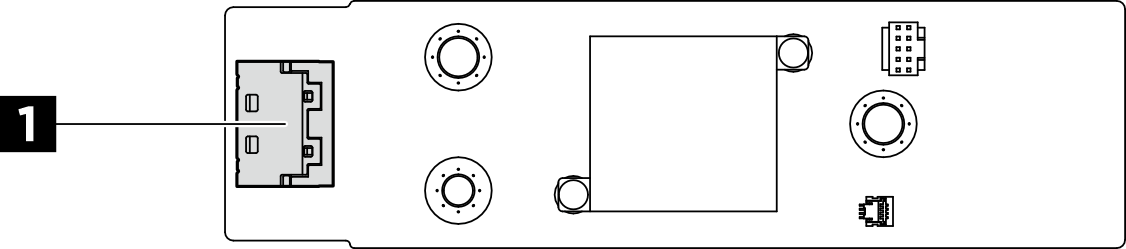

Figura 2. Placa controladora M.2 frontal

1 Conector de alimentación1 Conector de señal

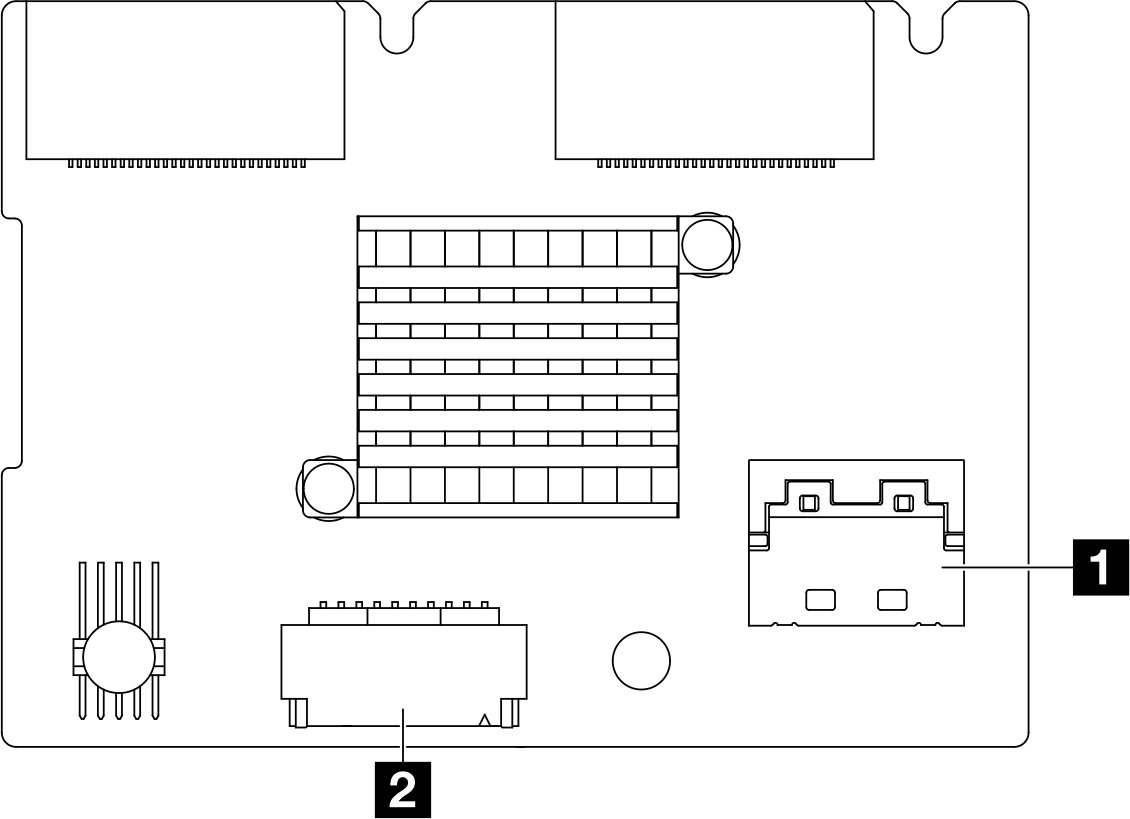

Placa posterior M.2 trasera



1 Conector de señal2 Conector de alimentación
