硬盘背板接口

按本节的说明确定硬盘背板接口的位置。

服务器支持以下背板，具体取决于服务器配置：

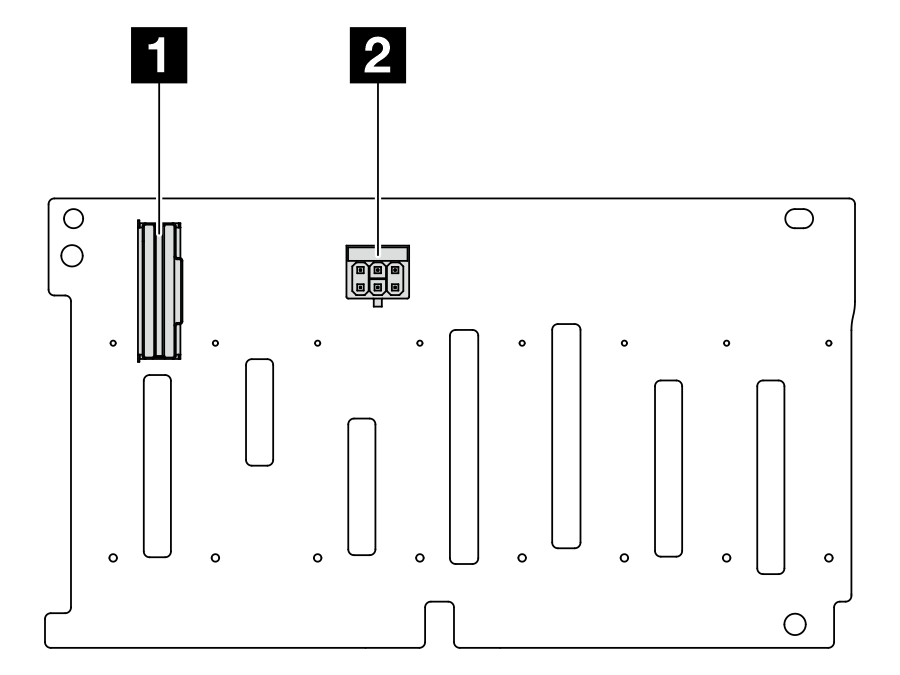

8 x 2.5 英寸 SAS/SATA 正面背板​



1 SAS 接口2 电源接口

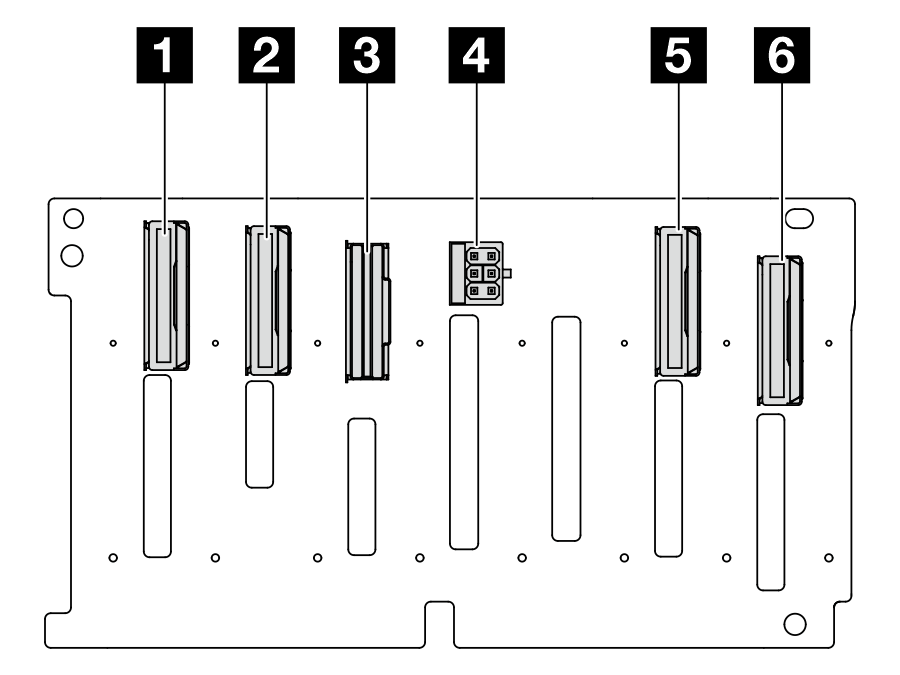

8 x 2.5 英寸 AnyBay 正面背板​



1 NVMe 6-7 接口2 NVMe 4-5 接口
3 SAS 接口4 电源接口
5 NVMe 2-3 接口6 NVMe 0-1 接口

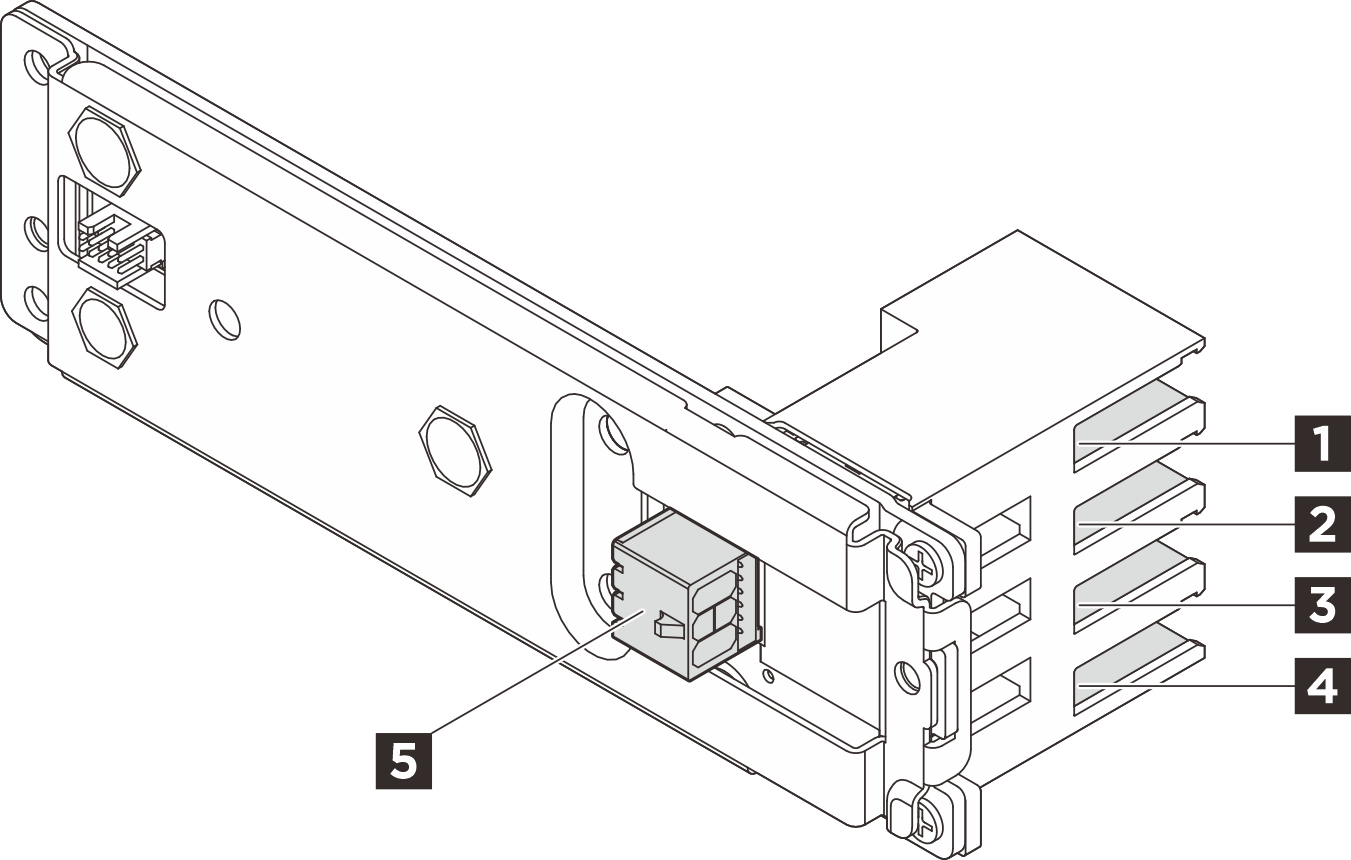

E3.S 硬盘背板​



1 插槽 02 插槽 1
3 插槽 24 插槽 3
5 电源接口

正面 M.2 引导背板和控制器板​

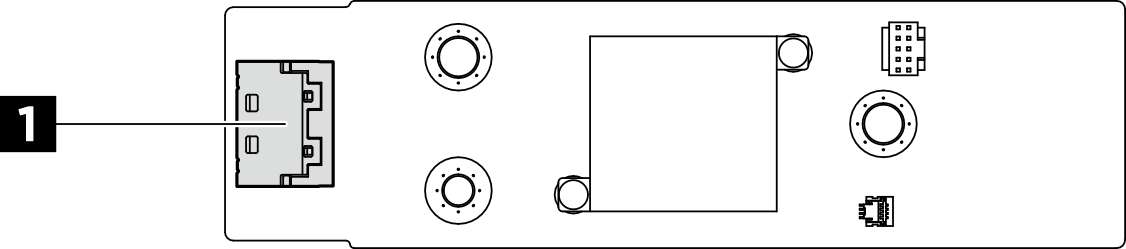

图 1. 正面 M.2 引导背板

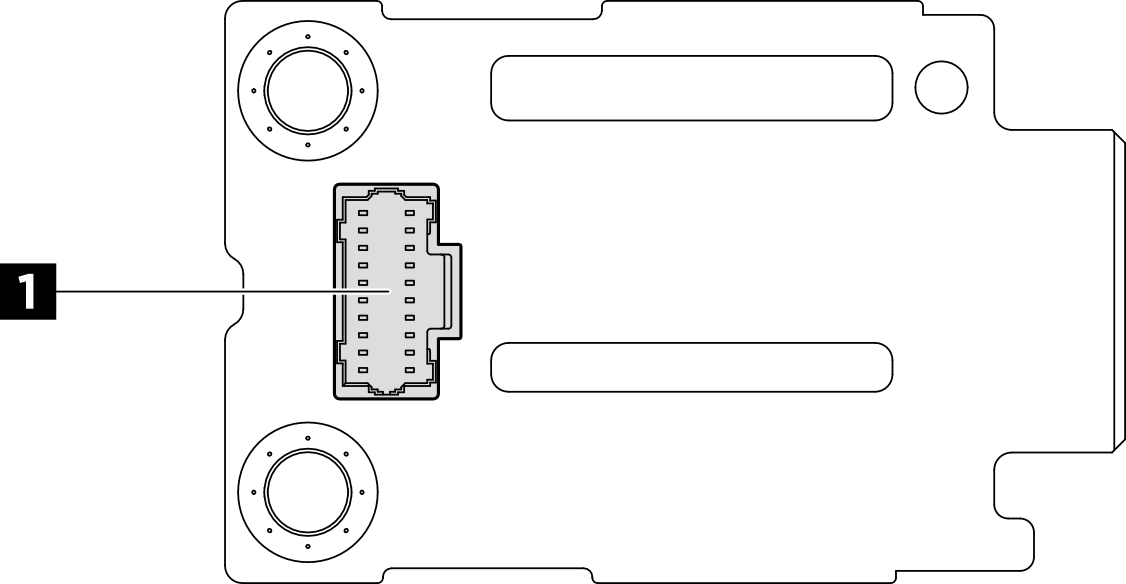

图 2. 正面 M.2 控制器板

1 电源接口1 信号接口

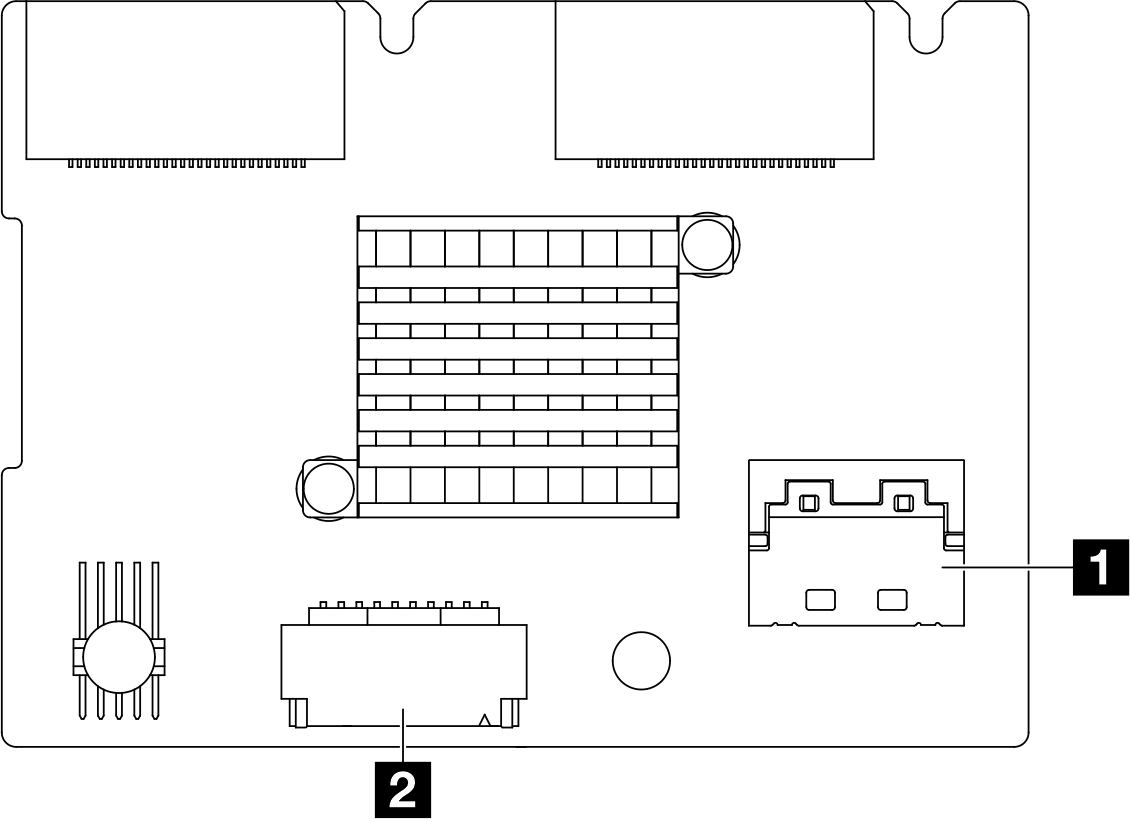

背面 M.2 背板​



1 信号接口2 电源接口
