Connecteurs de fond de panier d'unité

Consultez cette section pour localiser les connecteurs présents sur les fonds de panier d’unité.

Le serveur prend en charge les fonds de panier suivants, en fonction des configurations du serveur :

Fond de panier avant SAS/SATA 8 x 2,5 pouces​

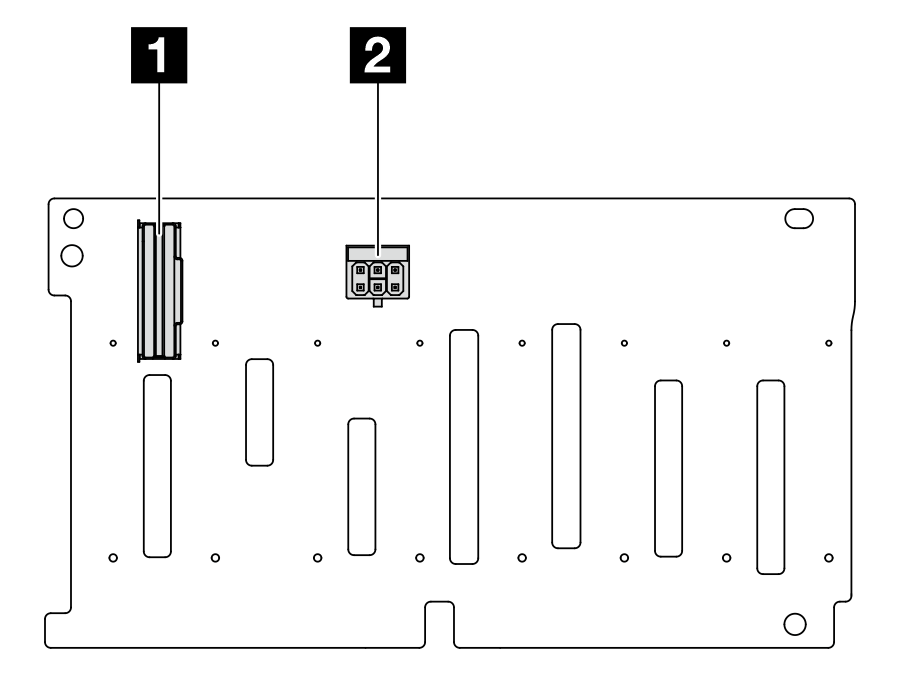

1 Connecteur SAS2 Connecteur d’alimentation

Fond de panier avant AnyBay 8 x 2,5 pouces​

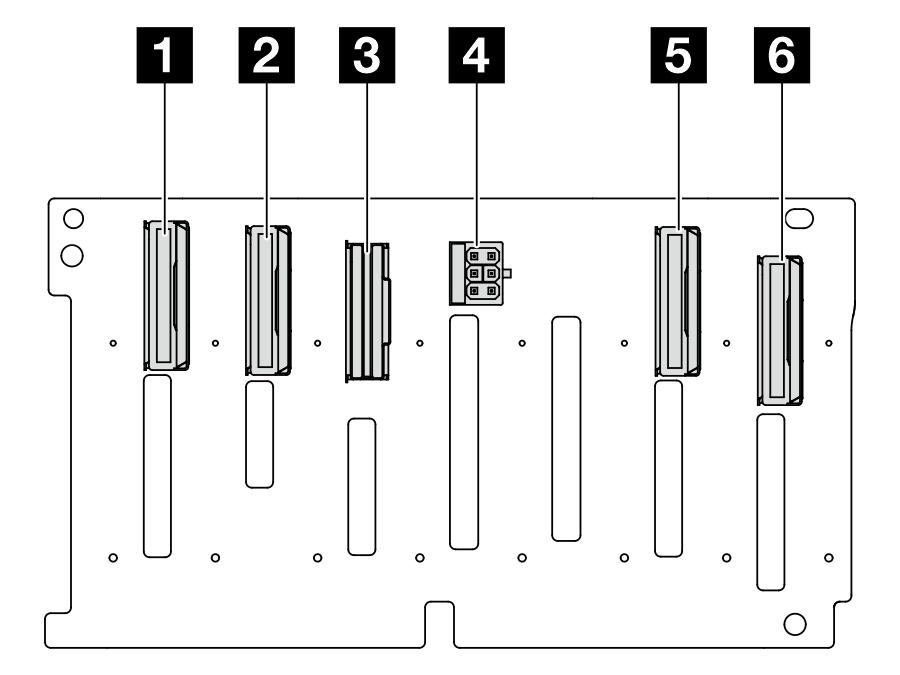

1 Connecteur NVMe 6 à 72 Connecteur NVMe 4 à 5
3 Connecteur SAS4 Connecteur d’alimentation
5 Connecteur NVMe 2 à 36 Connecteur NVMe 0 à 1

Fond de panier d’unité E3.S​

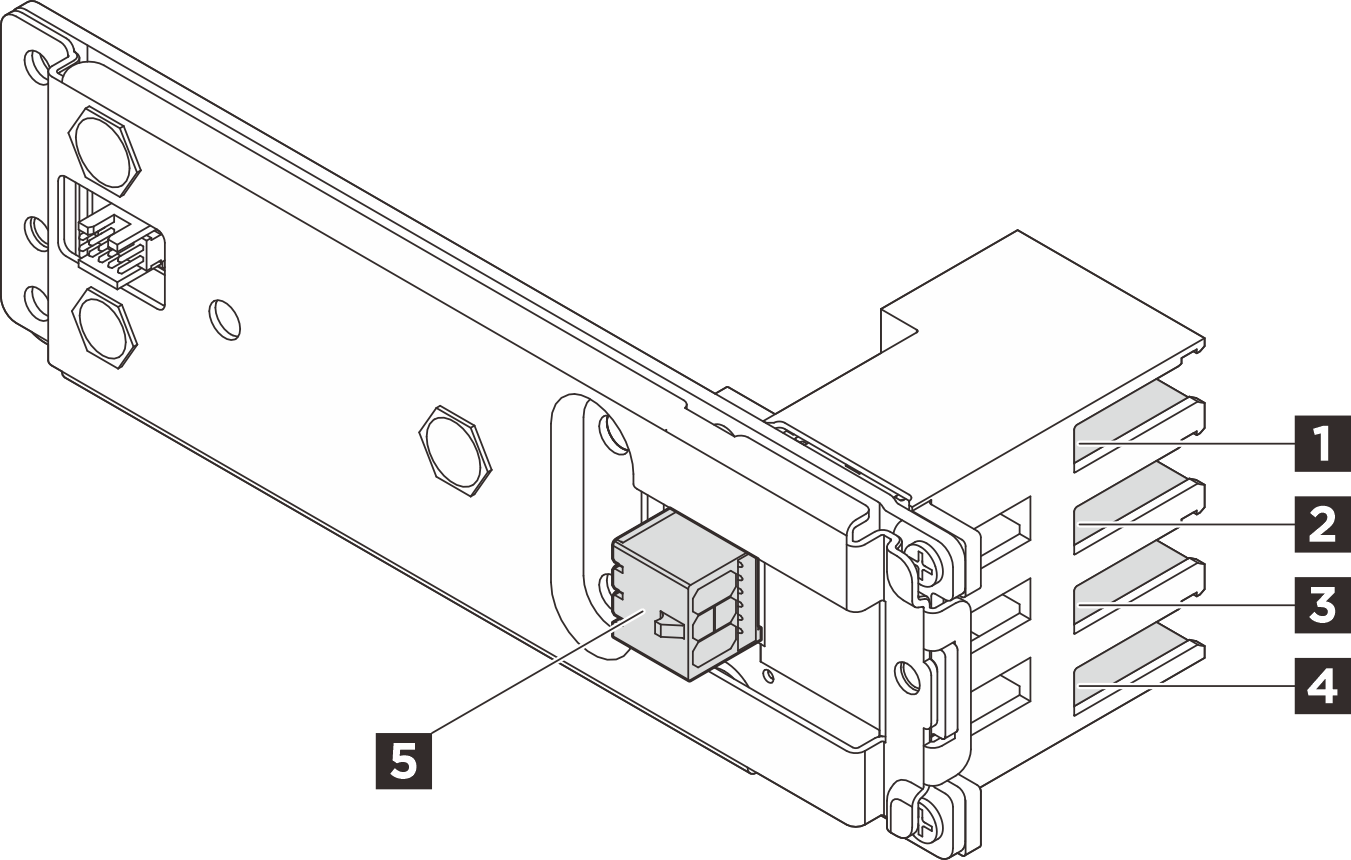

1 Baie 02 Baie 1
3 Baie 24 Baie 3
5 Connecteur d'alimentation

Fond de panier de démarrage M.2 et carte contrôleur avant​

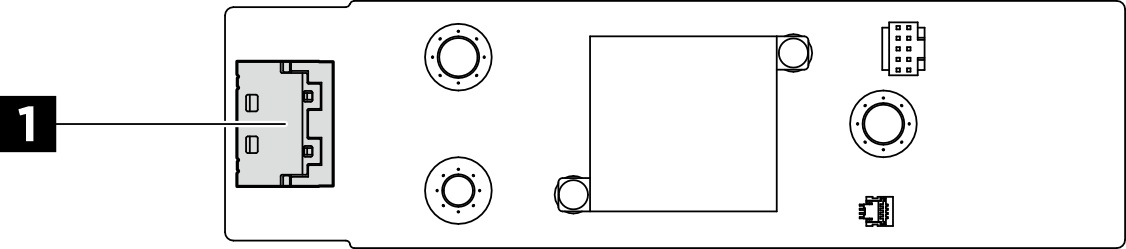

Figure 1. Fond de panier de démarrage M.2 avant

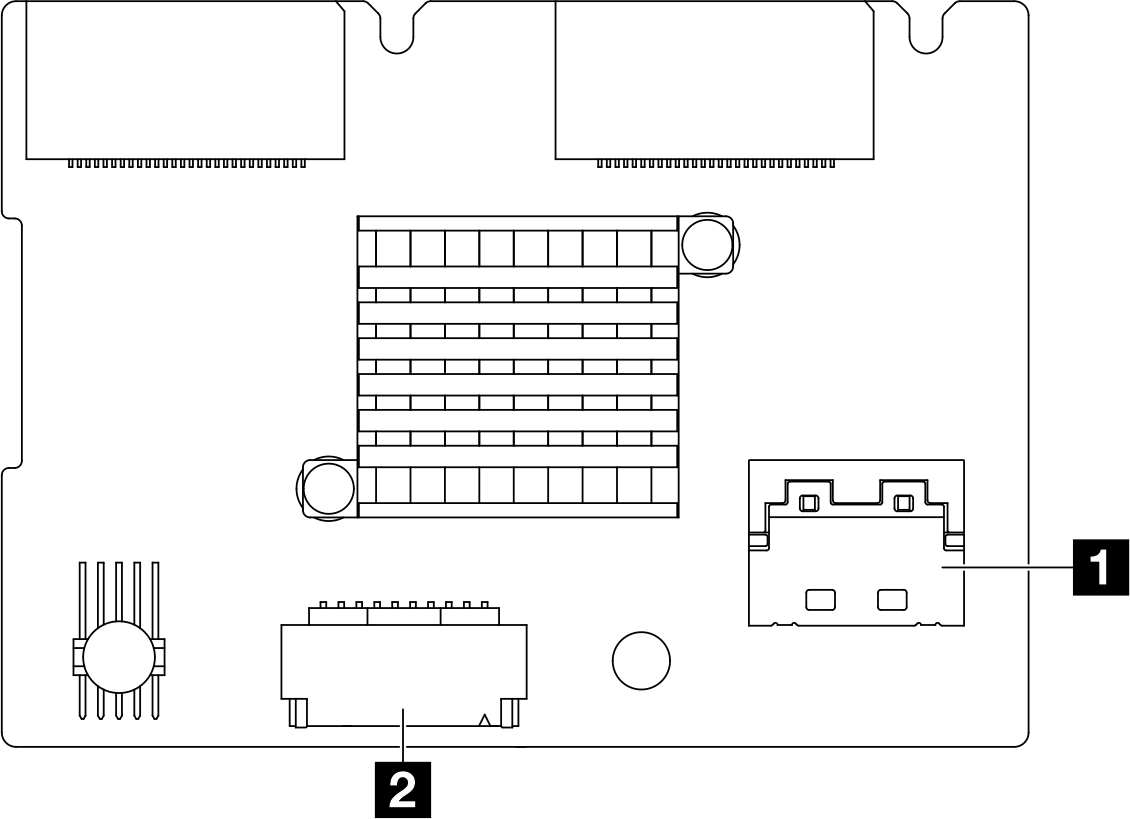

Figure 2. Carte contrôleur M.2 avant

1 Connecteur d’alimentation1 Connecteur d’interface

Fond de panier M.2 arrière​

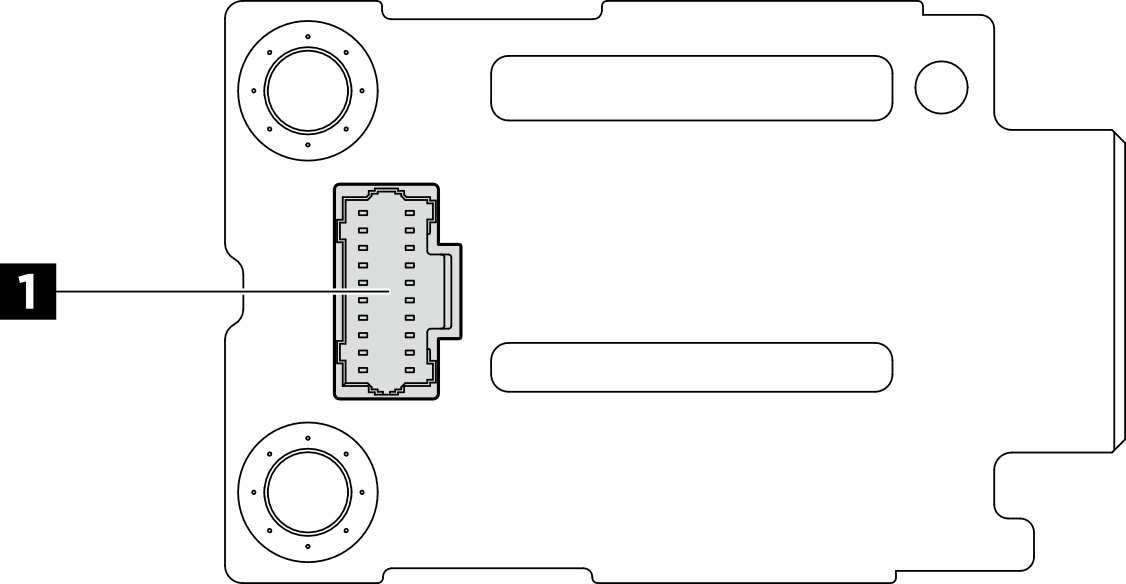

1 Connecteur d’interface2 Connecteur d’alimentation
