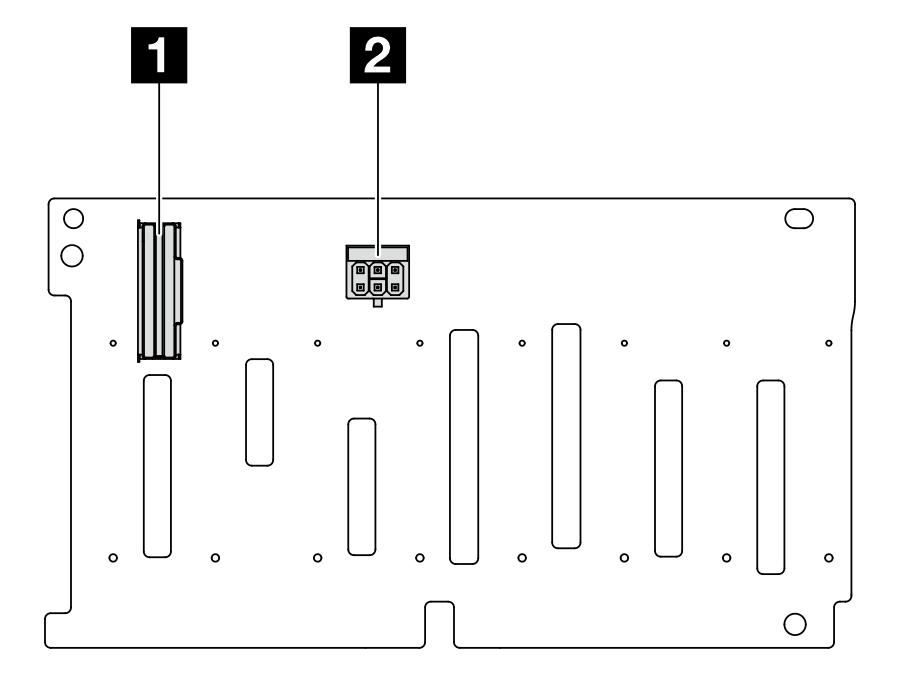

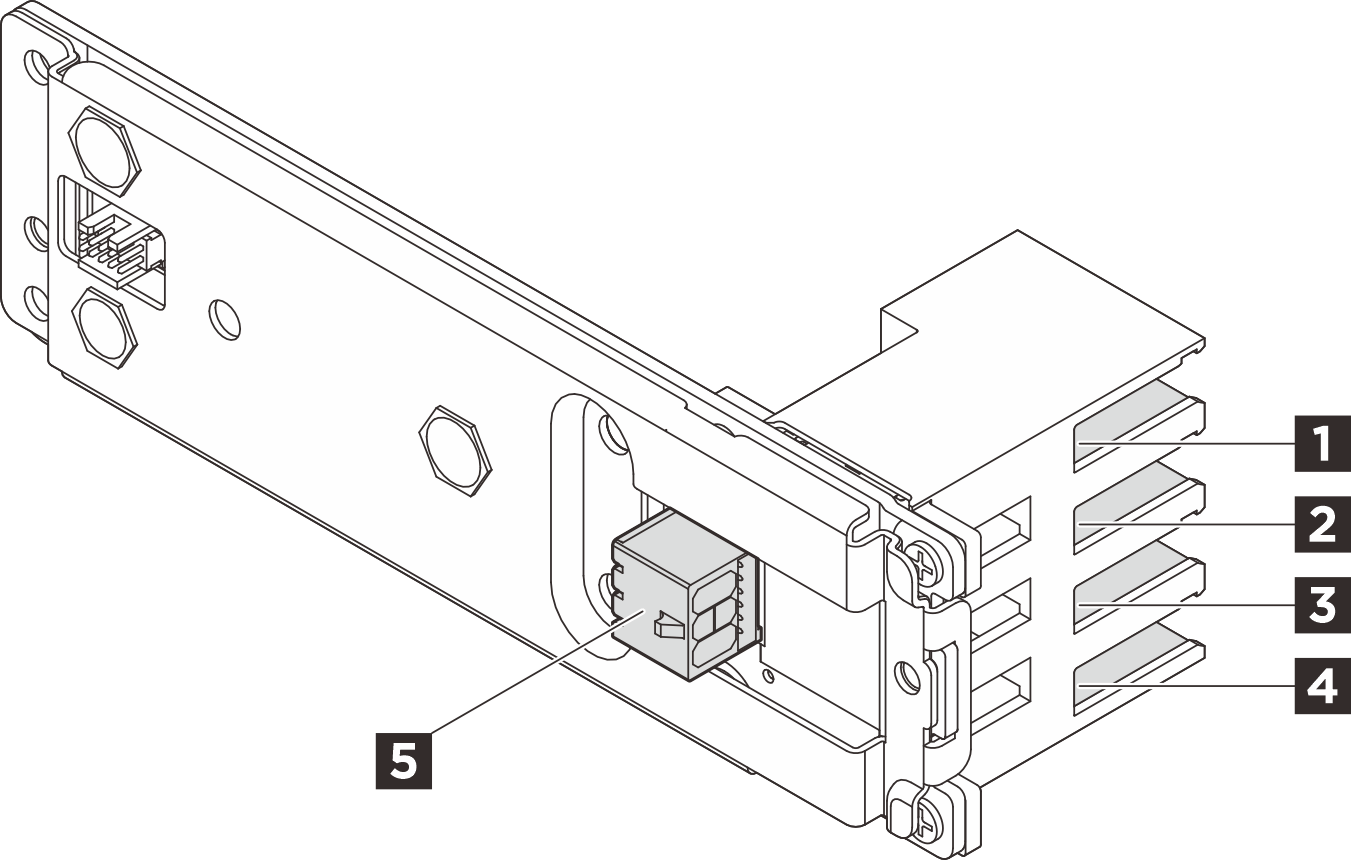

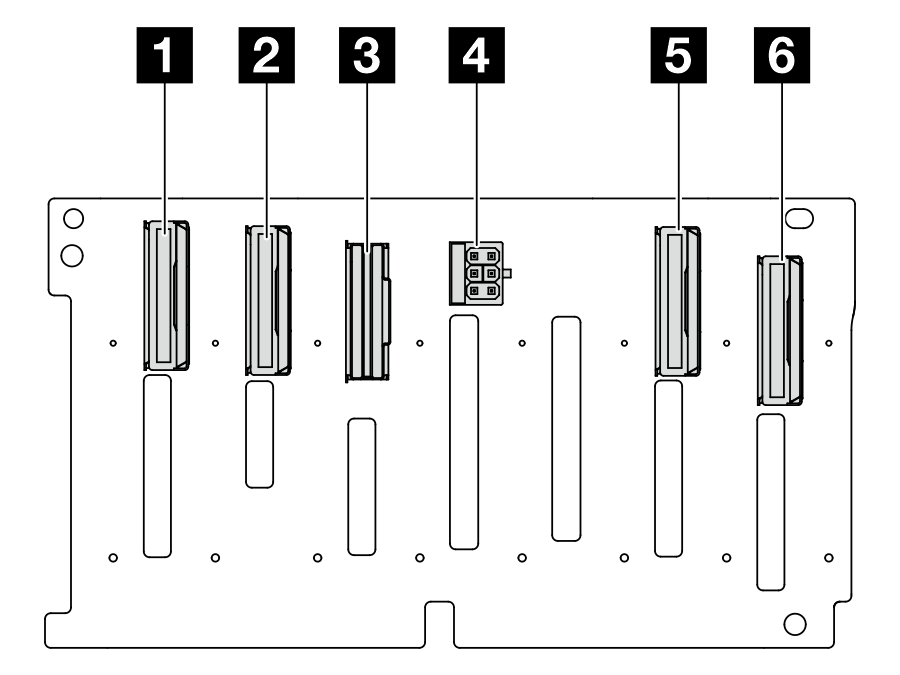

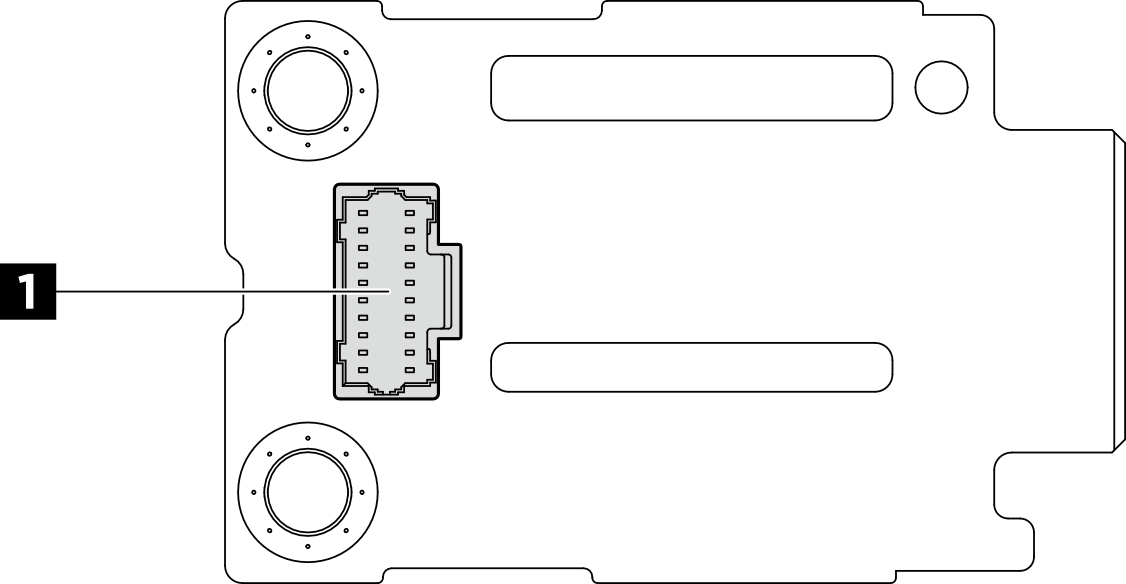

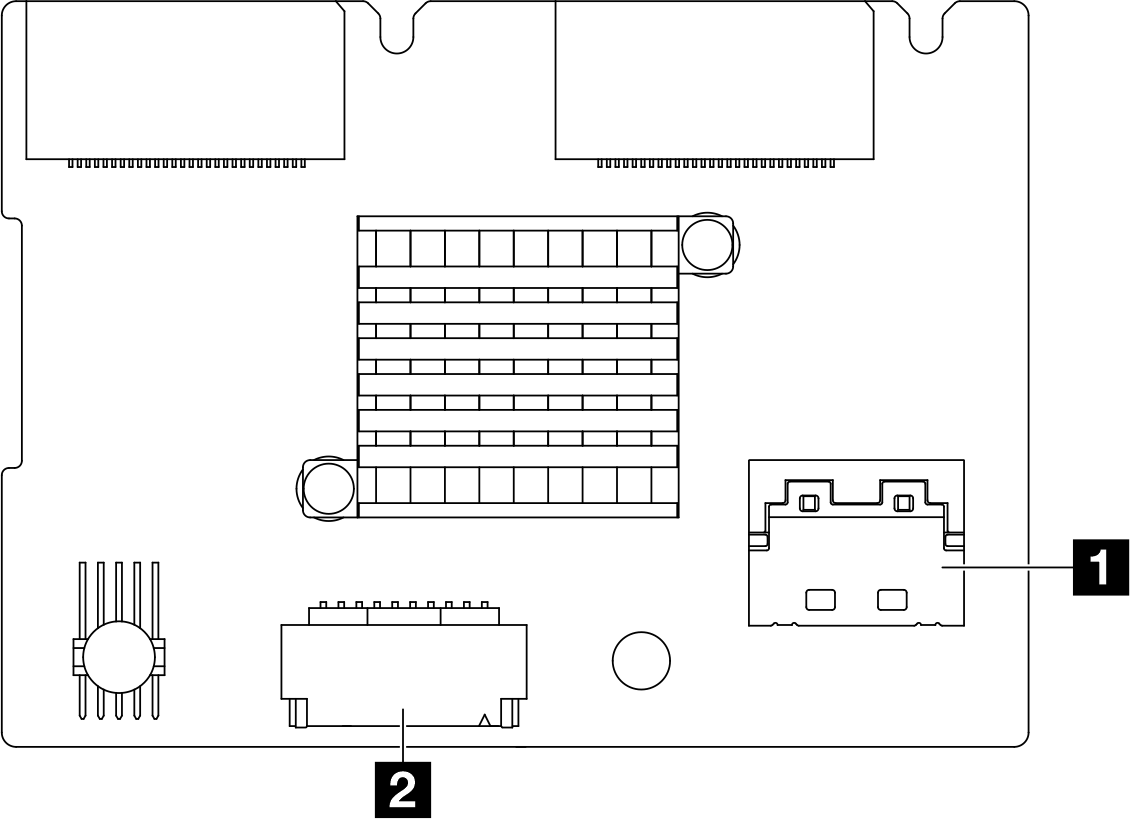

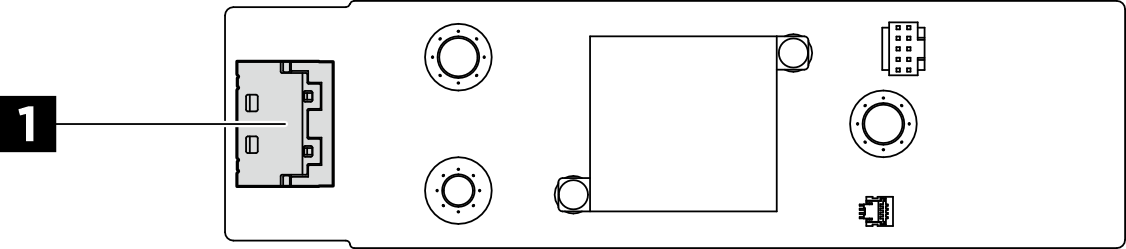

內部纜線佈線識別接頭硬碟背板接頭本頁導覽硬碟背板接頭請參閱本節,以找出硬碟背板中的接頭。視伺服器配置而定,伺服器支援下列背板:8 x 2.5 吋 SAS/SATA 前方背板8 x 2.5 吋 AnyBay 前方背板E3.S 硬碟背板前方 M.2 開機背板及控制器板後方 M.2 背板8 x 2.5 吋 SAS/SATA 前方背板1 SAS 接頭2 電源接頭8 x 2.5 吋 AnyBay 前方背板1 NVMe 6-7 接頭2 NVMe 4-5 接頭3 SAS 接頭4 電源接頭5 NVMe 2-3 接頭6 NVMe 0-1 接頭E3.S 硬碟背板1 機槽 02 機槽 13 機槽 24 機槽 35 電源接頭 前方 M.2 開機背板及控制器板圖 1. 前方 M.2 開機背板圖 2. 前方 M.2 控制器板1 電源接頭1 信號接頭後方 M.2 背板1 信號接頭2 電源接頭提供意見回饋
