ConnectX-8 InfiniBand 配接卡纜線佈線
請依照本節中的指示瞭解如何為 ConnectX-8 InfiniBand 配接卡的輔助纜線進行纜線佈線。
根據不同配置,請參閱 ConnectX-8 配接卡輔助纜線佈線的對應章節:

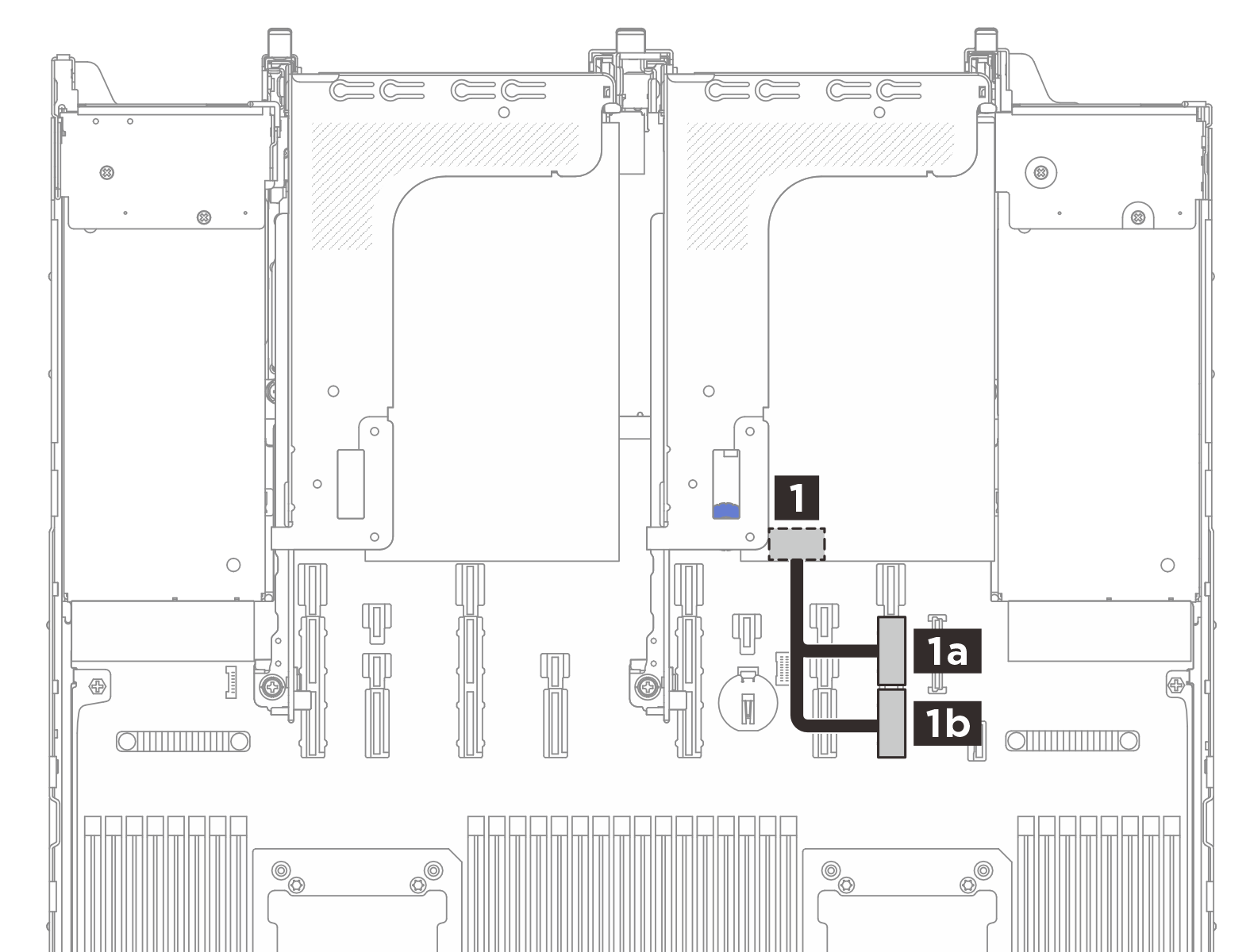

一張 ConnectX-8 配接卡,安裝了一個處理器
![]() | ||
從 | 至(處理器板) | 纜線長度 |
1 擴充卡組件 2 上的 ConnectX 配接卡 | 1a PCIe 接頭 9A | 300 公釐 |
1b PCIe 接頭 9B |

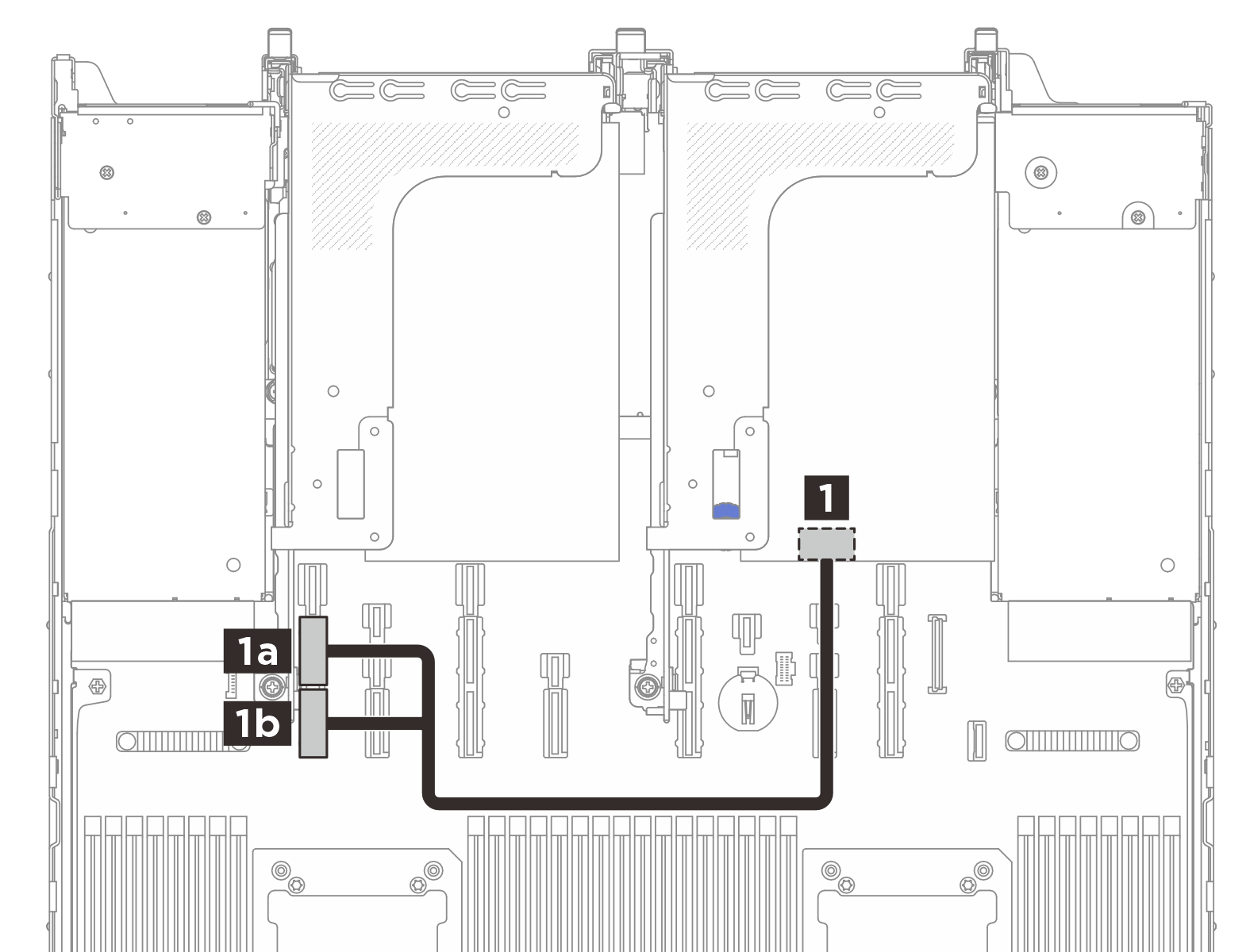

一張 ConnectX-8 配接卡,安裝了兩個處理器
![]() | ||
從 | 至(處理器板) | 纜線長度 |
1 擴充卡組件 2 上的 ConnectX 配接卡 | 1a PCIe 接頭 15A | 300 公釐 |
1b PCIe 接頭 15B |

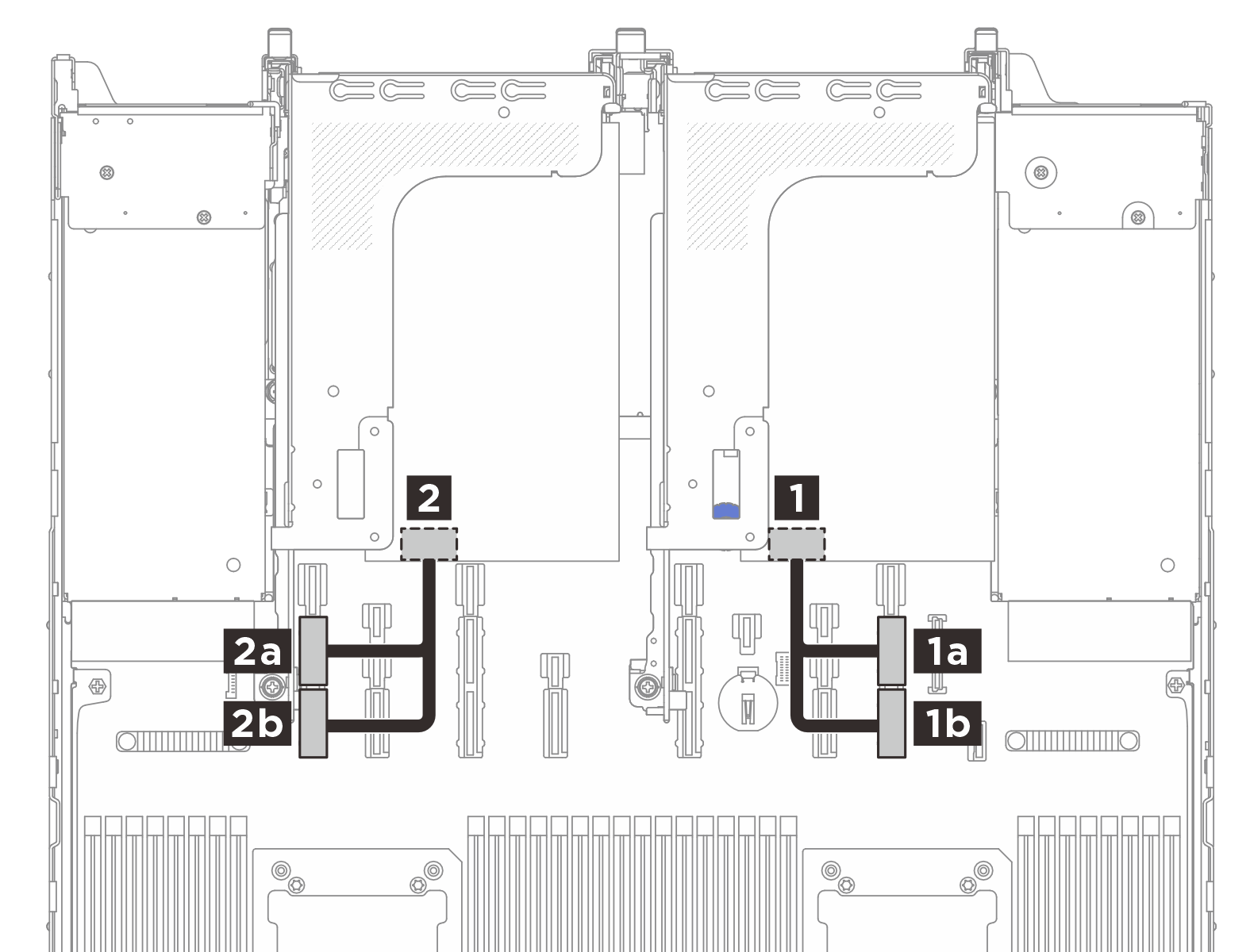

兩張 ConnectX-8 配接卡,安裝了兩個處理器
![]() | ||
從 | 至(處理器板) | 纜線長度 |
1 擴充卡組件 2 上的 ConnectX 配接卡 | 1a PCIe 接頭 9A | 300 公釐 |
1b PCIe 接頭 9B | ||
2 擴充卡組件 3 上的 ConnectX 配接卡 | 2a PCIe 接頭 15A | 300 公釐 |
2b PCIe 接頭 15B |
