Kabelführung für den ConnectX-8 InfiniBand-Adapter
In diesem Abschnitt erfahren Sie, wie Sie die Kabelführung für die Aux-Kabel von ConnectX-8 InfiniBand-Adaptern durchführen.
Je nach Konfiguration finden Sie im entsprechenden Abschnitt Informationen zur Aux-Kabelführung des ConnectX-8 Adapters:

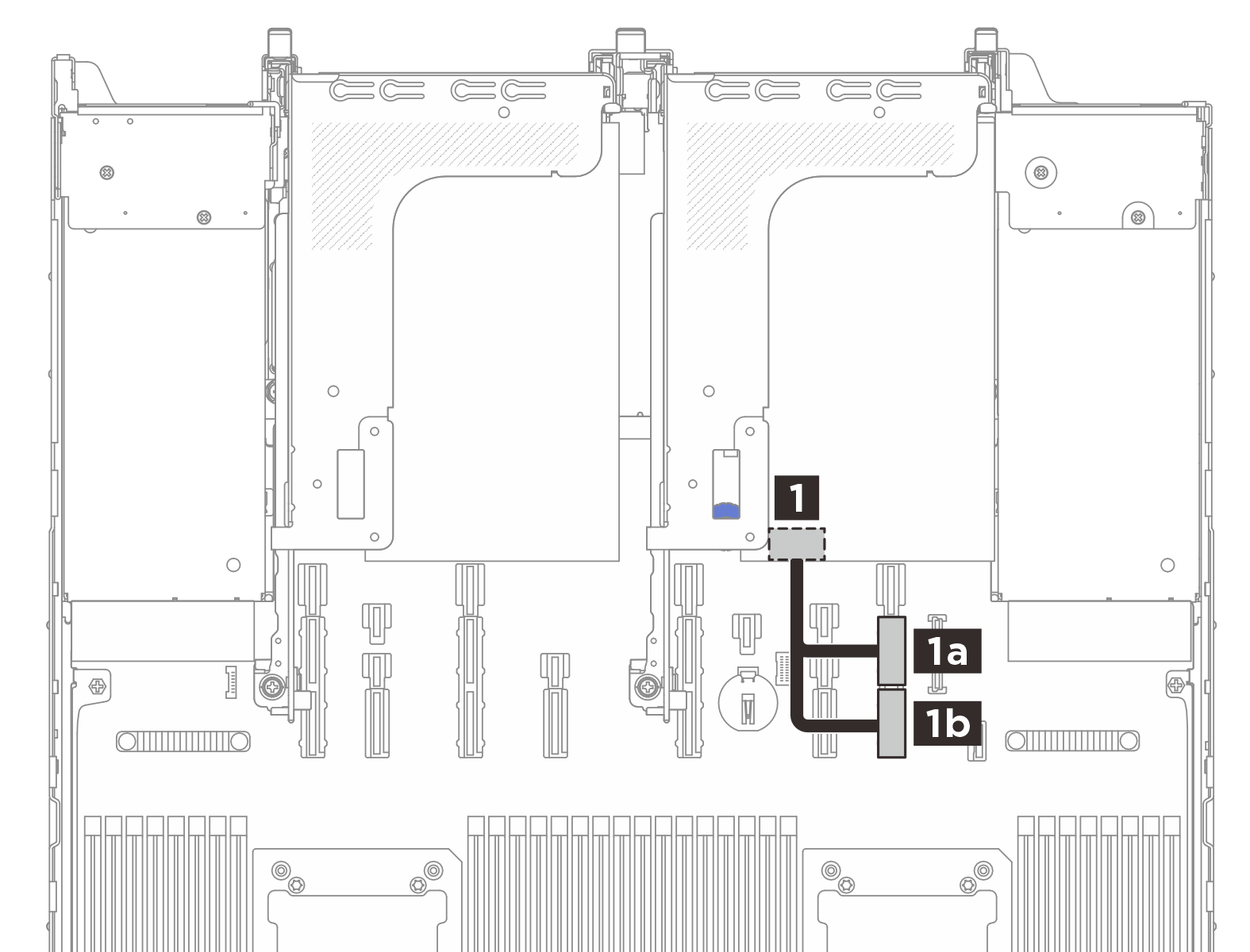

Ein ConnectX-8 Adapter mit einem installierten Prozessor
 | ||
| Von | Zu (Prozessorplatine) | Kabellänge |
| 1 ConnectX-Adapter auf Adapterkartenbaugruppe 2 | 1a PCIe-Anschluss 9A | 300 mm |
| 1b PCIe-Anschluss 9B | ||

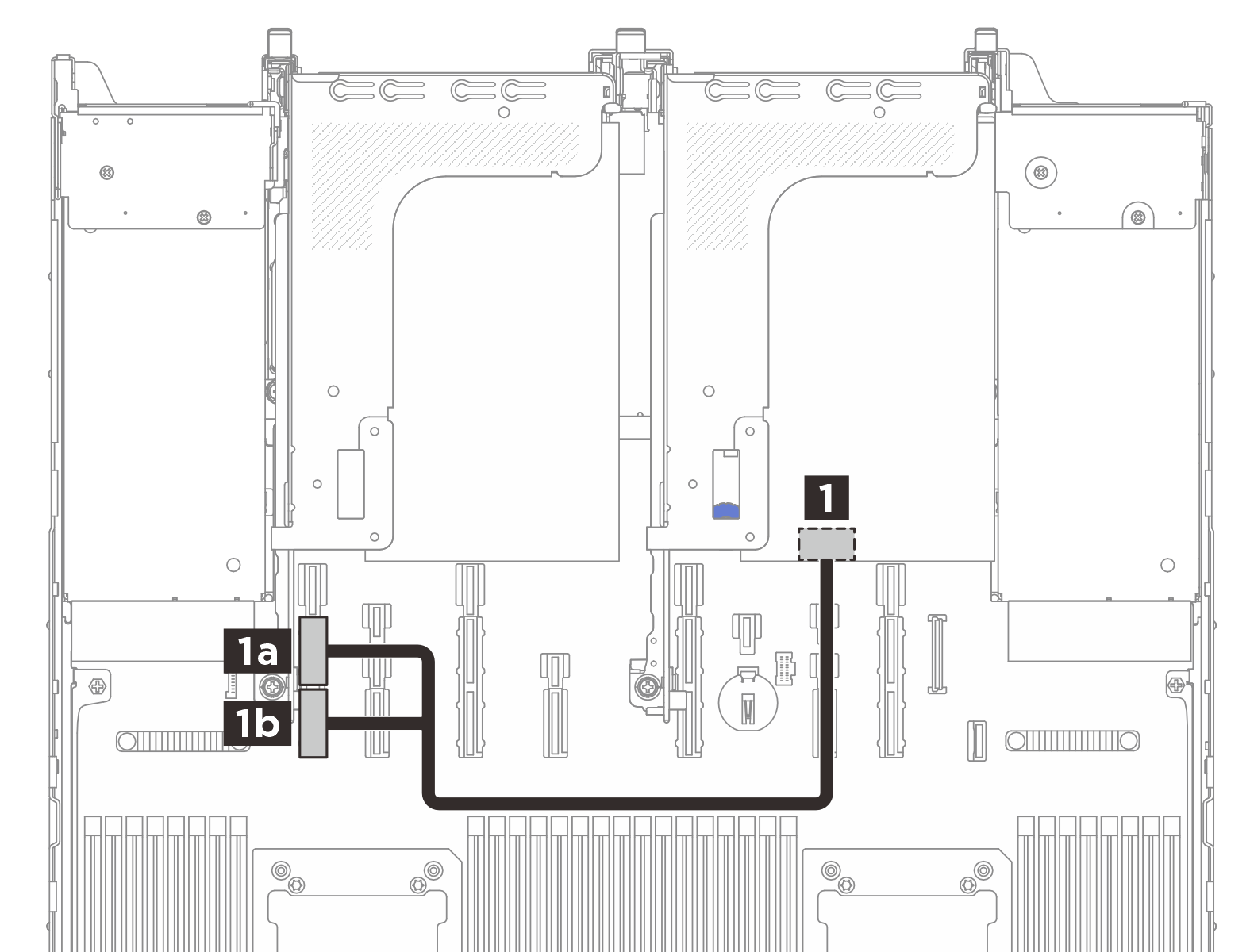

Ein ConnectX-8 Adapter mit zwei installierten Prozessoren
 | ||
| Von | Zu (Prozessorplatine) | Kabellänge |
| 1 ConnectX-Adapter auf Adapterkartenbaugruppe 2 | 1a PCIe-Anschluss 15A | 300 mm |
| 1b PCIe-Anschluss 15B | ||

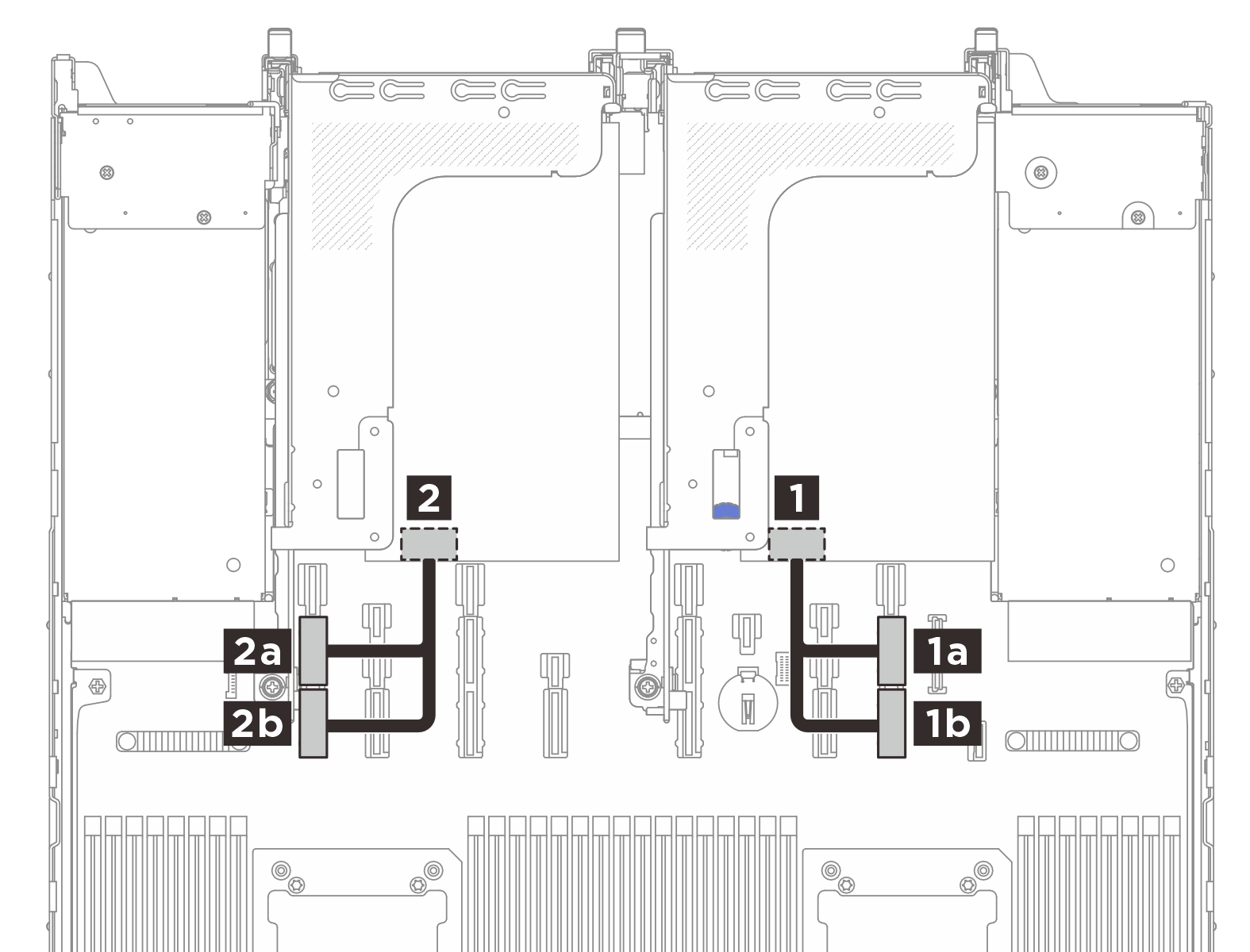

Zwei ConnectX-8 Adapter mit zwei installierten Prozessoren
 | ||
| Von | Zu (Prozessorplatine) | Kabellänge |
| 1 ConnectX-Adapter auf Adapterkartenbaugruppe 2 | 1a PCIe-Anschluss 9A | 300 mm |
| 1b PCIe-Anschluss 9B | ||
| 2 ConnectX-Adapter auf Adapterkartenbaugruppe 3 | 2a PCIe-Anschluss 15A | 300 mm |
| 2b PCIe-Anschluss 15B | ||
