Kabelführung der Rückwandplatine für 2,5‑Zoll-Laufwerke
In diesem Abschnitt erfahren Sie, wie die Kabelführung für die Rückwandplatine für 2,5‑Zoll-Laufwerke funktioniert.
Kabelführung der Rückwandplatine für 2,5‑Zoll-Laufwerke
Schließen Sie das Netzkabel und die Signalkabel gemäß den entsprechenden Abschnitten an die Rückwandplatine für 2,5-Zoll-Laufwerke an:
Netzkabelführung für Rückwandplatinen für 2,5‑Zoll-Laufwerke
Lesen Sie je nach Konfiguration der vorderen Adapterkartenbaugruppen den entsprechenden Abschnitt zur Netzkabelführung für 2,5-Zoll-Laufwerke:

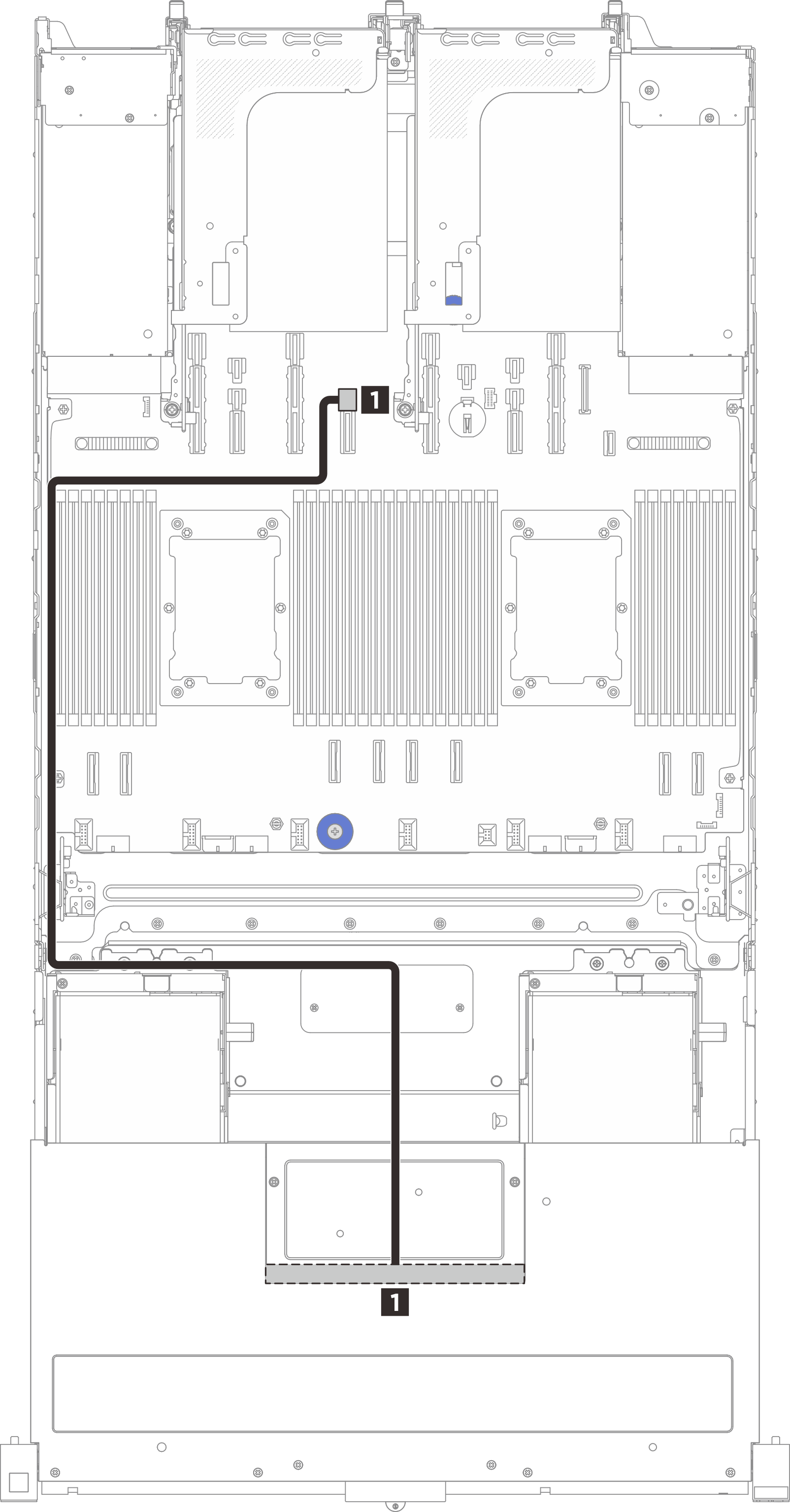

x8/x8/x8/x8-Konfiguration
 | |||
| Von | Kabelwand | Zu | Kabellänge |
| 1 Netzteilanschluss an der Rückwandplatine für 2,5-Zoll-Laufwerke | Kabelwand links | 1 Netzteilanschluss 14 auf der Prozessorplatine | 900 mm |

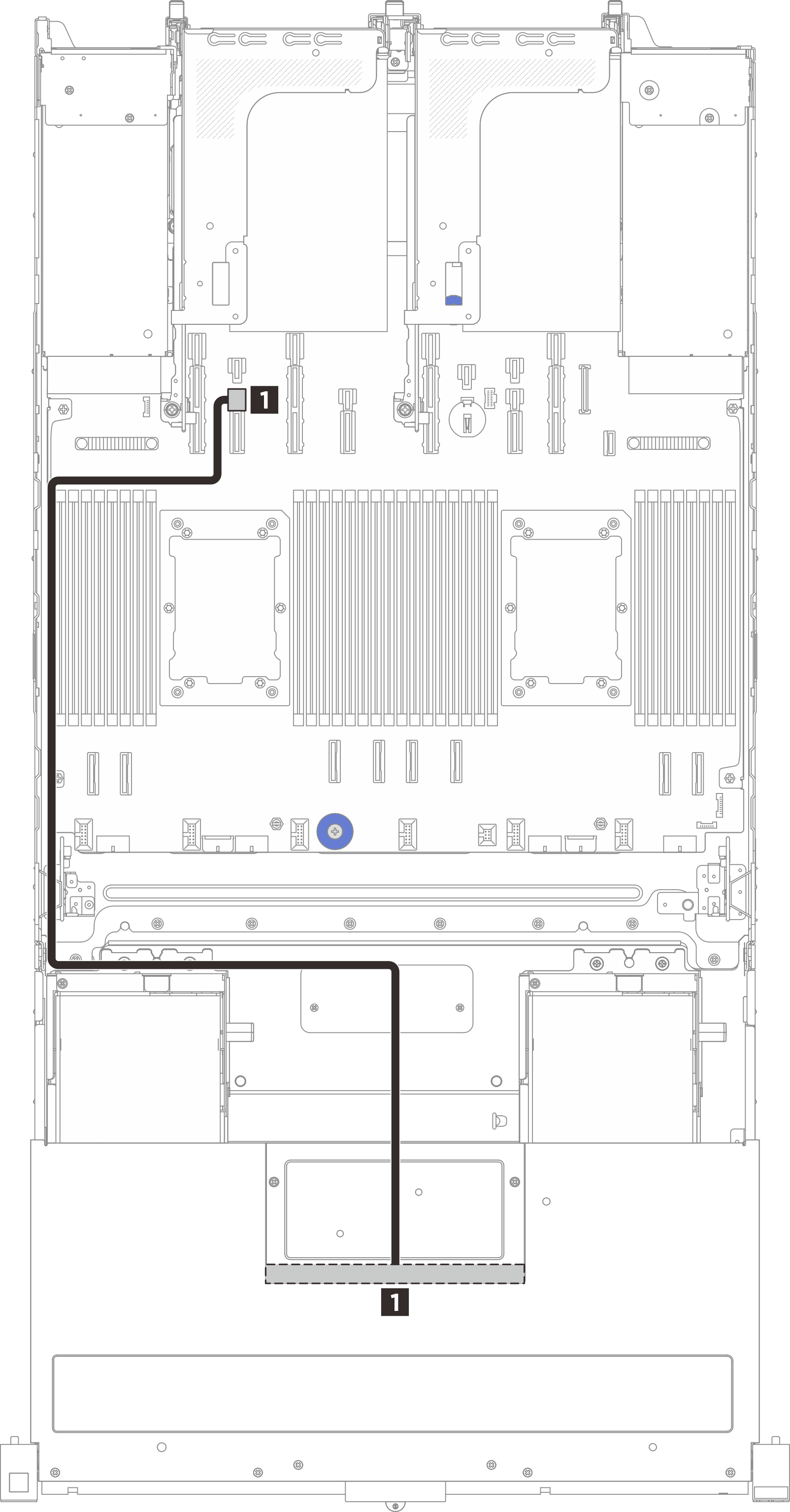

Konfiguration mit x16/x16 + SAS/SATA-Rückwandplatine
| |||
| Von | Kabelwand | Zu | Kabellänge |
| 1 Netzteilanschluss an der Rückwandplatine für 2,5-Zoll-Laufwerke | Kabelwand links | 1 Netzteilanschluss 14 auf der Prozessorplatine | 900 mm |

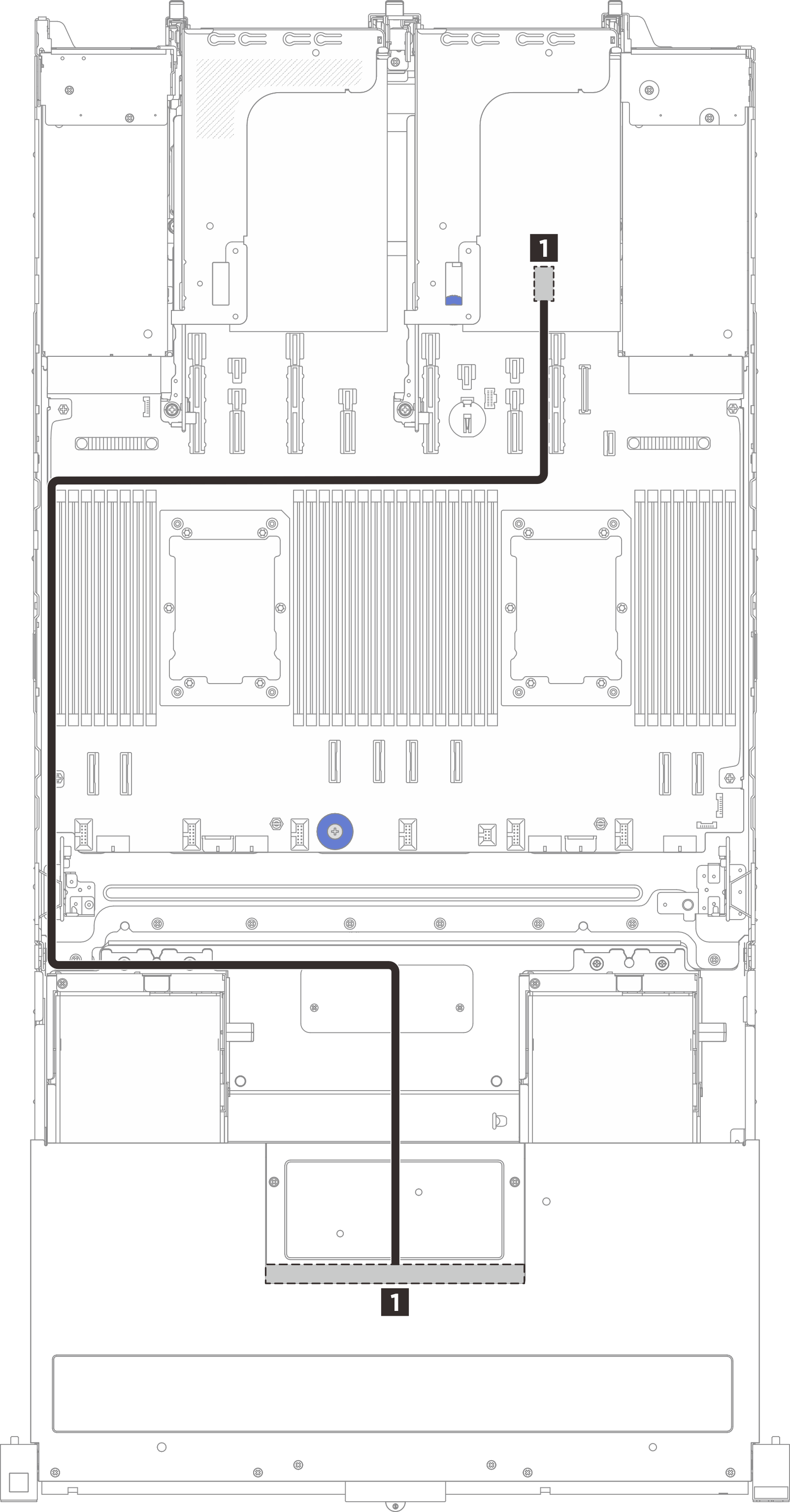

Konfiguration mit x16/x16 + NVMe/AnyBay-Rückwandplatine
 | |||
| Von | Kabelwand | Zu | Kabellänge |
| 1 Netzteilanschluss an der Rückwandplatine für 2,5-Zoll-Laufwerke | Kabelwand links | 1 Netzteilanschluss 12 auf der Prozessorplatine | 900 mm |
Signalkabelführung der Rückwandplatine für 2,5‑Zoll-Laufwerke
Je nach Konfiguration finden Sie im entsprechenden Abschnitt Informationen zur Signalkabelführung für das 2,5-Zoll-Laufwerk:
- SAS/SATA- oder AnyBay-Rückwandplatine (Tri-Modus) zu SFF RAID-Adapter
- SAS/SATA- oder AnyBay-Rückwandplatine (Tri-Modus) zu internem CFF RAID-Adapter (1 CPU)
- SAS/SATA- oder AnyBay-Rückwandplatine (Tri-Modus) zu internem CFF RAID-Adapter (1 CPU + vordere GPU mit hoher Wattzahl)
- SAS/SATA- oder AnyBay-Rückwandplatine (Tri-Modus) zu internem CFF RAID-Adapter (2 CPU)
- NVMe-Rückwandplatine
- AnyBay-Rückwandplatine zum SFF RAID-Adapter
- AnyBay-Rückwandplatine zum internen CFF RAID-Adapter
SAS/SATA- oder AnyBay-Rückwandplatine (Tri-Modus) zu SFF RAID-Adapter
 | |||
| Von | Kabelwand | Zu | Kabellänge |
| 1 SAS-Anschluss an der Rückwandplatine für 2,5-Zoll-Laufwerke | Kabelwand links | 1
| 1.020 mm |

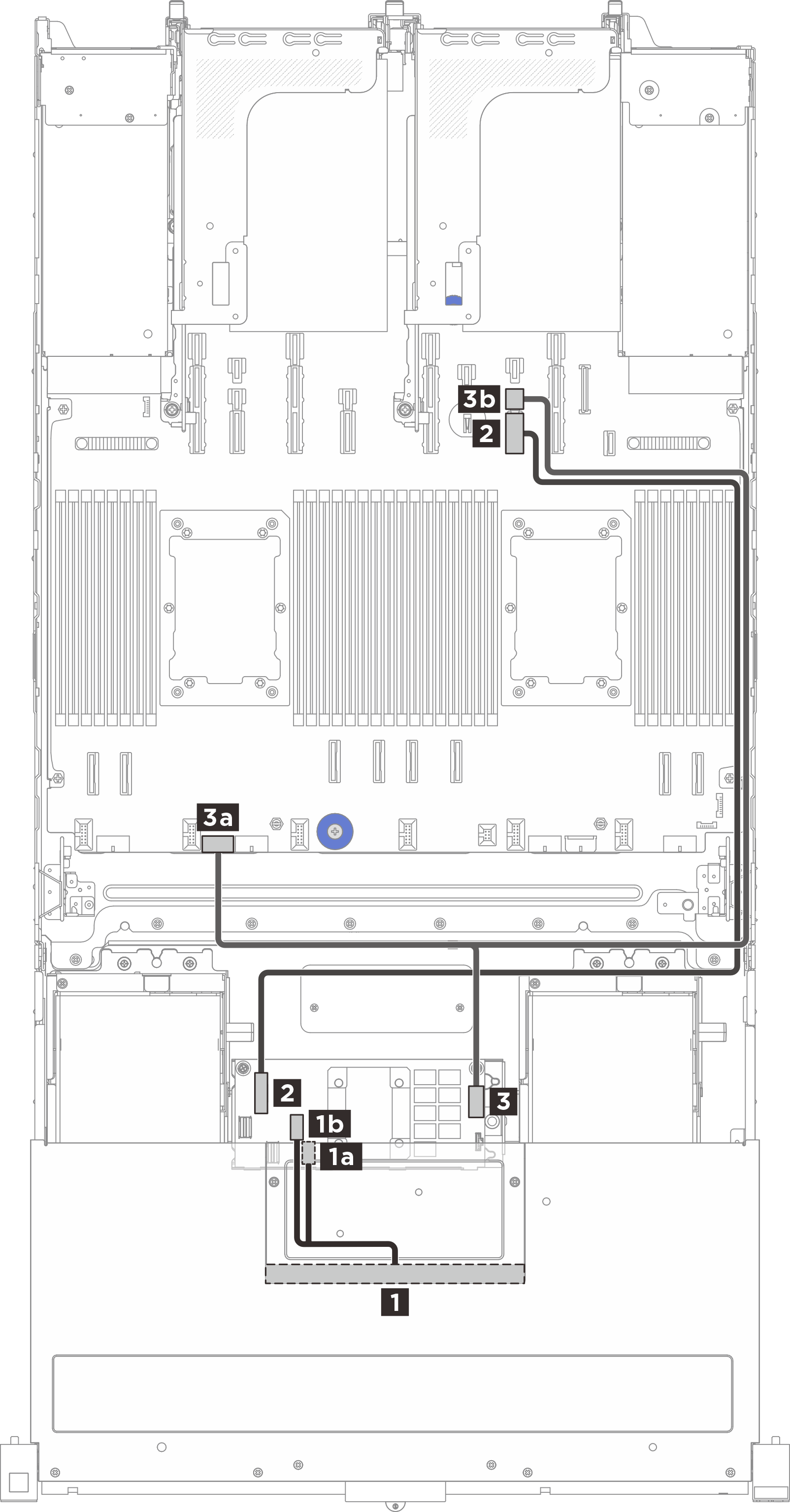

SAS/SATA- oder AnyBay-Rückwandplatine (Tri-Modus) zu internem CFF RAID-Adapter (1 CPU)
 | |||
| Von | Kabelwand | Zu (interner CFF RAID-Adapter) | Kabellänge |
| 1 SAS-Anschluss an der Rückwandplatine für 2,5-Zoll-Laufwerke | – | 1a C0-Anschluss | 140/140 mm |
| 1b C1-Anschluss | |||
| 2 PCIe-Anschluss 10 auf der Prozessorplatine | Kabelwand rechts | 2 CFF-Eingangsanschluss | 900 mm |
| 3a Netzteilanschluss für internes RAID auf der Prozessorplatine | – | 3 Netzteilanschluss | 300/800 mm |
| 3b Netzteilanschluss 10 auf der Prozessorplatine | Kabelwand rechts | ||

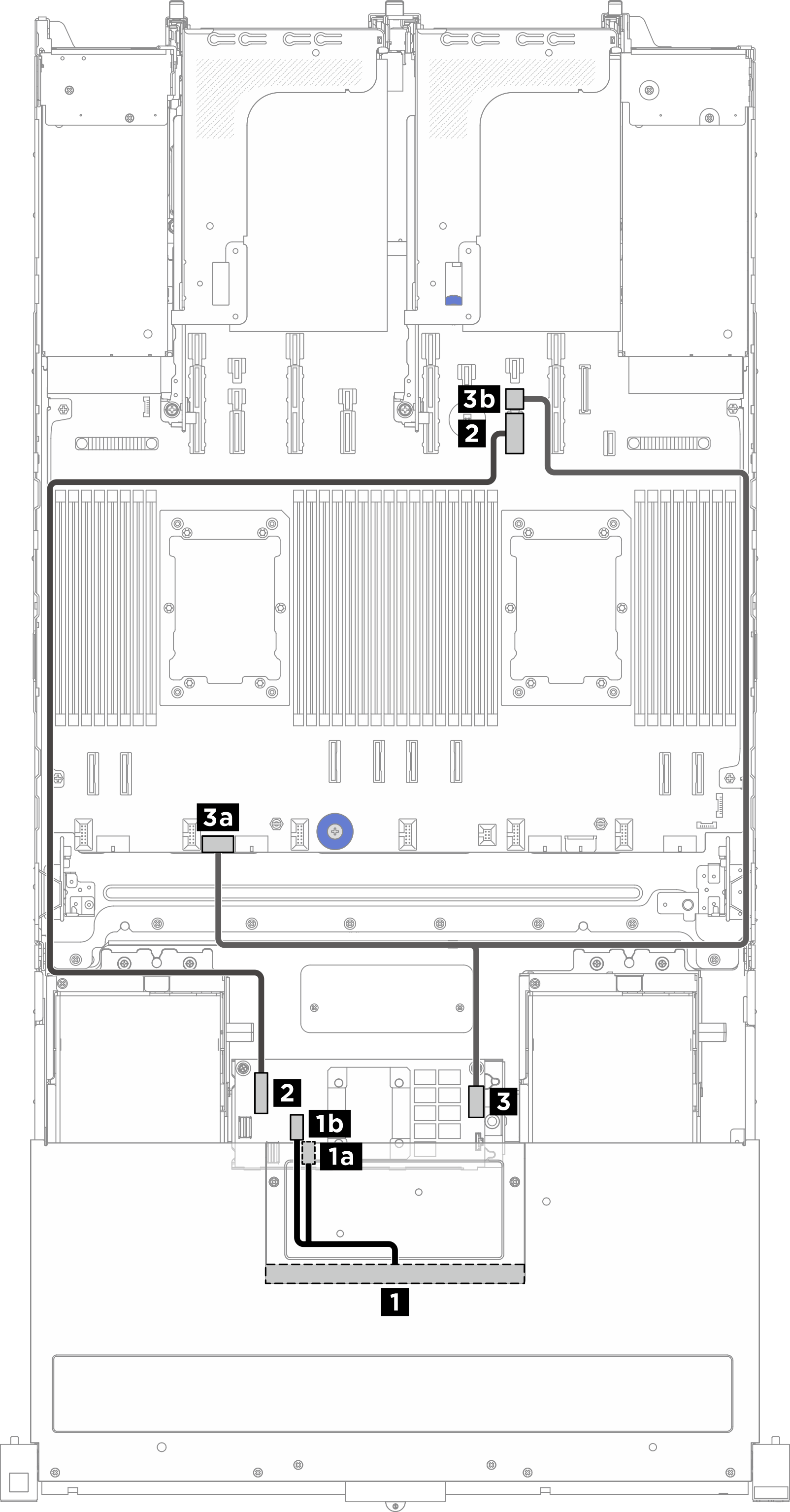

SAS/SATA- oder AnyBay-Rückwandplatine (Tri-Modus) zu internem CFF RAID-Adapter (1 CPU + vordere GPU mit hoher Wattzahl)
 | |||
| Von | Kabelwand | Zu (interner CFF RAID-Adapter) | Kabellänge |
| 1 SAS-Anschluss an der Rückwandplatine für 2,5-Zoll-Laufwerke | – | 1a C0-Anschluss | 140/140 mm |
| 1b C1-Anschluss | |||
| 2 PCIe-Anschluss 10 auf der Prozessorplatine | Kabelwand links | 2 CFF-Eingangsanschluss | 900 mm |
| 3a Netzteilanschluss für internes RAID auf der Prozessorplatine | – | 3 Netzteilanschluss | 300/800 mm |
| 3b Netzteilanschluss 10 auf der Prozessorplatine | Kabelwand rechts | ||

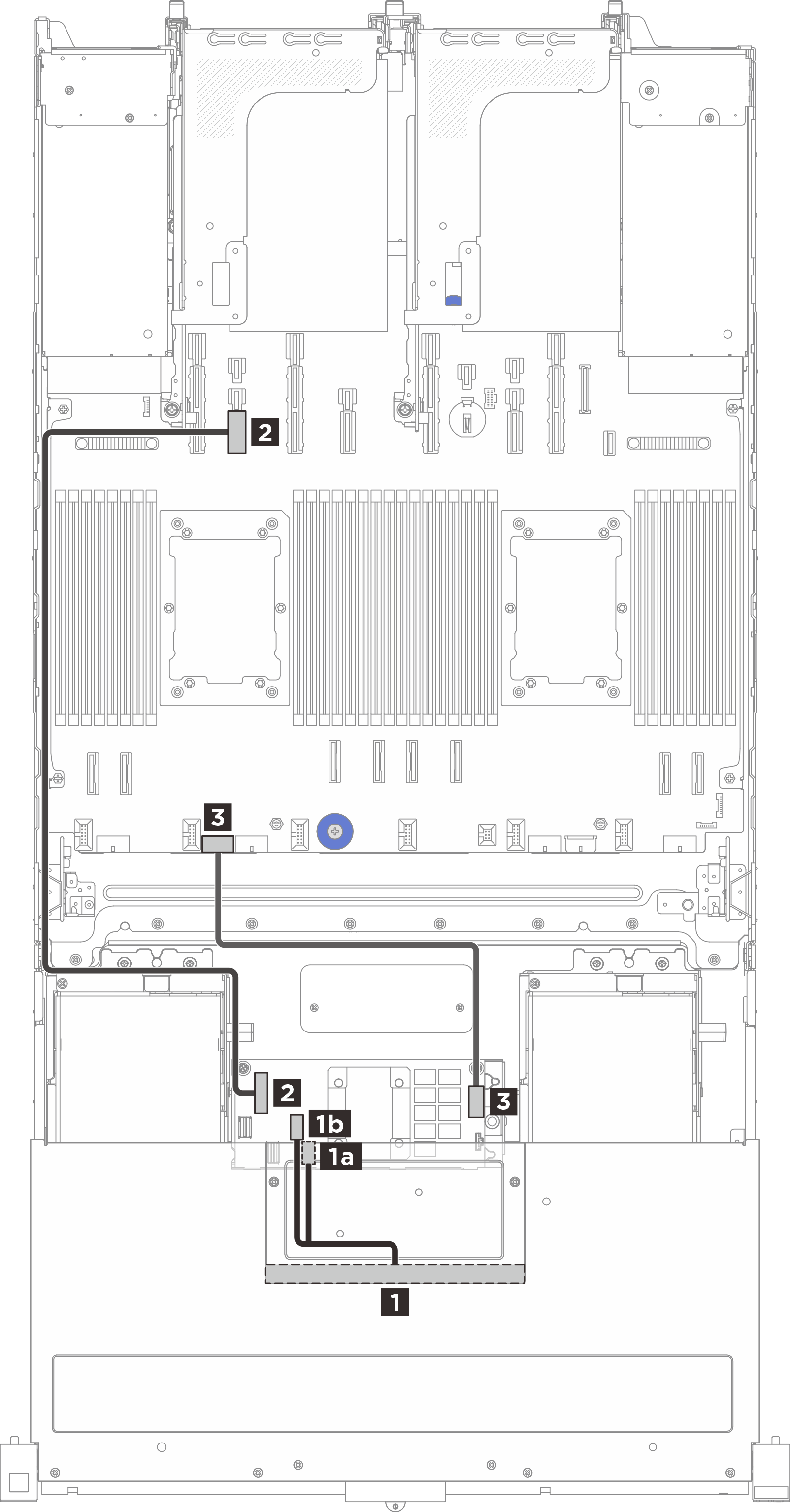

SAS/SATA- oder AnyBay-Rückwandplatine (Tri-Modus) zu internem CFF RAID-Adapter (2 CPU)
 | |||
| Von | Kabelwand | Zu (interner CFF RAID-Adapter) | Kabellänge |
| 1 SAS-Anschluss an der Rückwandplatine für 2,5-Zoll-Laufwerke | – | 1a C0-Anschluss | 140/140 mm |
| 1b C1-Anschluss | |||
| 2 PCIe-Anschluss 14 auf der Prozessorplatine | Kabelwand links | 2 CFF-Eingangsanschluss | 900 mm |
| 3 Netzteilanschluss für internes RAID auf der Prozessorplatine | – | 3 Netzteilanschluss | 300 mm |

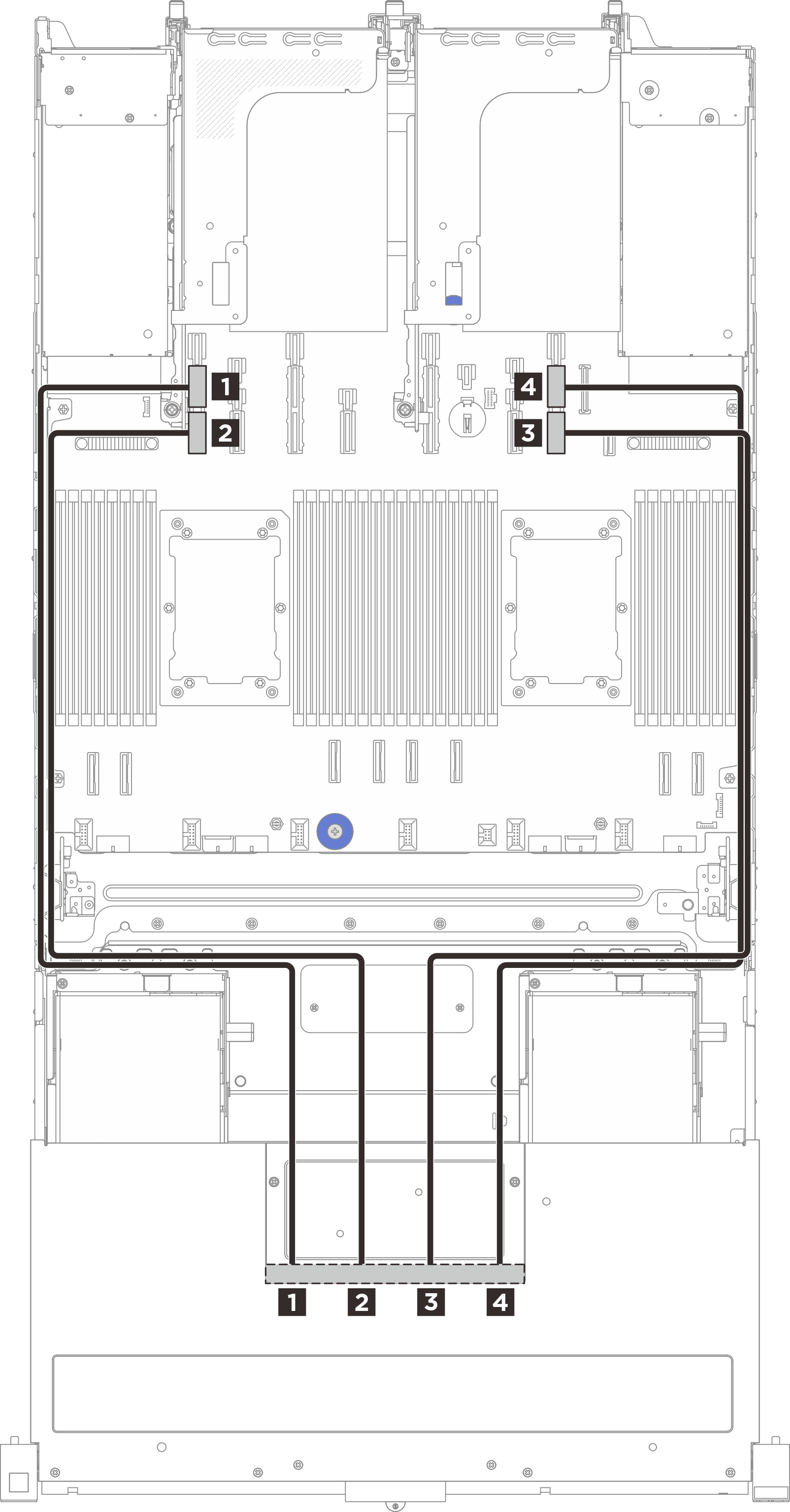

NVMe-Rückwandplatine
 Anmerkung NVMe-Kabel | |||
| Von (Laufwerk-Rückwandplatine) | Kabelwand | Zu (Prozessorplatine) | Kabellänge |
| 1 NVMe-Anschluss 0-1 | Kabelwand links | 1 PCIe-Anschluss 15A | 800 mm |
| 2 NVMe-Anschluss 2-3 | Kabelwand links | 2 PCIe-Anschluss 15B | 800 mm |
| 3 NVMe-Anschluss 4-5 | Kabelwand rechts | 3 PCIe-Anschluss 9B | 800 mm |
| 4 NVMe-Anschluss 6-7 | Kabelwand rechts | 4 PCIe-Anschluss 9A | 800 mm |
AnyBay-Rückwandplatine zu SFF RAID-Adapter
| SAS/SATA-Kabel | |||
| |||
| Von | Kabelwand | Zu | Kabellänge |
| 1 SAS-Anschluss an der Rückwandplatine für 2,5-Zoll-Laufwerke | Kabelwand links | 1
| 1.020 mm |
Anmerkung NVMe-Kabel | |||
| Von (Laufwerk-Rückwandplatine) | Kabelwand | Zu (Prozessorplatine) | Kabellänge |
| 1 NVMe-Anschluss 0-1 | Kabelwand links | 1 PCIe-Anschluss 15A | 800 mm |
| 2 NVMe-Anschluss 2-3 | Kabelwand links | 2 PCIe-Anschluss 15B | 800 mm |
| 3 NVMe-Anschluss 4-5 | Kabelwand rechts | 3 PCIe-Anschluss 9B | 800 mm |
| 4 NVMe-Anschluss 6-7 | Kabelwand rechts | 4 PCIe-Anschluss 9A | 800 mm |
AnyBay-Rückwandplatine zu internem CFF RAID-Adapter
| SAS/SATA-Kabel | NVMe-Kabel | ||||||
| Anmerkung NVMe-Kabel | ||||||
| Von | Kabelwand | Zu (interner CFF RAID-Adapter) | Kabellänge | Von (Laufwerk-Rückwandplatine) | Kabelwand | Zu (Prozessorplatine) | Kabellänge |
| 1 SAS-Anschluss an der Rückwandplatine für 2,5-Zoll-Laufwerke | – | 1a C0-Anschluss | 140/140 mm | 1 NVMe-Anschluss 0-1 | Kabelwand links | 1 PCIe-Anschluss 15A | 800 mm |
| 1b C1-Anschluss | 2 NVMe-Anschluss 2-3 | Kabelwand links | 2 PCIe-Anschluss 15B | 800 mm | |||
| 2 PCIe-Anschluss 14 auf der Prozessorplatine | Kabelwand links | 2 CFF-Eingangsanschluss | 900 mm | 3 NVMe-Anschluss 4-5 | Kabelwand rechts | 3 PCIe-Anschluss 9B | 800 mm |
| 3 Netzteilanschluss für internes RAID auf der Prozessorplatine | – | 3 Netzteilanschluss | 300 mm | 4 NVMe-Anschluss 6-7 | Kabelwand rechts | 4 PCIe-Anschluss 9A | 800 mm |
