Disposición de los cables de la placa posterior de unidad de 2,5 pulgadas
Siga las instrucciones que aparecen en esta sección para obtener información sobre cómo hacer la disposición de cables para una placa posterior de unidad de 2,5 pulgadas.
Disposición de los cables de la placa posterior de unidad de 2,5 pulgadas
Conecte el cable de alimentación y los cables de señal a la placa posterior de la unidad de 2,5 pulgadas de acuerdo con las secciones correspondientes:
Disposición de los cables de alimentación para las posteriores de la unidad de 2,5 pulgadas
De acuerdo con la configuración de los conjuntos de expansión frontal, consulte la sección correspondiente para conocer la disposición de los cables de alimentación de la unidad de 2,5 pulgadas:
- Configuración de conjuntos de expansión frontal x8/x8/x8/x8
- Configuración de conjuntos de expansión frontal x16/x16 + placa posterior SAS/SATA (compatible con adaptadores de GPU DW)
- Configuración de conjuntos de expansión frontal x16/x16 + placa posterior NVMe/AnyBay (compatible con adaptadores de GPU DW)
Configuración x8/x8/x8/x8
 | |||
| Desde | Pared para cable | Hasta | Longitud del cable |
| 1 Conector de alimentación en la placa posterior de la unidad de 2,5 pulgadas | Pared para cable izquierda | 1 Conector de alimentación 14 en la placa del procesador | 900 mm |
Configuración x16/x16 + placa posterior SAS/SATA
| |||
| Desde | Pared para cable | Hasta | Longitud del cable |
| 1 Conector de alimentación en la placa posterior de la unidad de 2,5 pulgadas | Pared para cable izquierda | 1 Conector de alimentación 14 en la placa del procesador | 900 mm |
Configuración x16/x16 + placa posterior NVMe/AnyBay
 | |||
| Desde | Pared para cable | Hasta | Longitud del cable |
| 1 Conector de alimentación en la placa posterior de la unidad de 2,5 pulgadas | Pared para cable izquierda | 1 Conector de alimentación 12 en la placa del procesador | 900 mm |
Disposición de los cables de señal de la placa posterior de la unidad de 2,5 pulgadas
De acuerdo con la configuración, consulte la sección correspondiente para la disposición de los cables de señal de la unidad de 2,5 pulgadas:
- Placa posterior SAS/SATA o AnyBay (modo triple) al adaptador RAID SFF
- Placa posterior SAS/SATA o AnyBay (modo triple) al adaptador RAID CFF interno (1 CPU)
- Placa posterior SAS/SATA o AnyBay (modo triple) al adaptador RAID CFF interno (1 CPU + GPU frontal de alta potencia)
- Placa posterior SAS/SATA o AnyBay (modo triple) al adaptador RAID CFF interno (2 CPU)
- Placa posterior NVMe
- Placa posterior AnyBay al adaptador RAID SFF
- Placa posterior AnyBay al adaptador RAID CFF interno

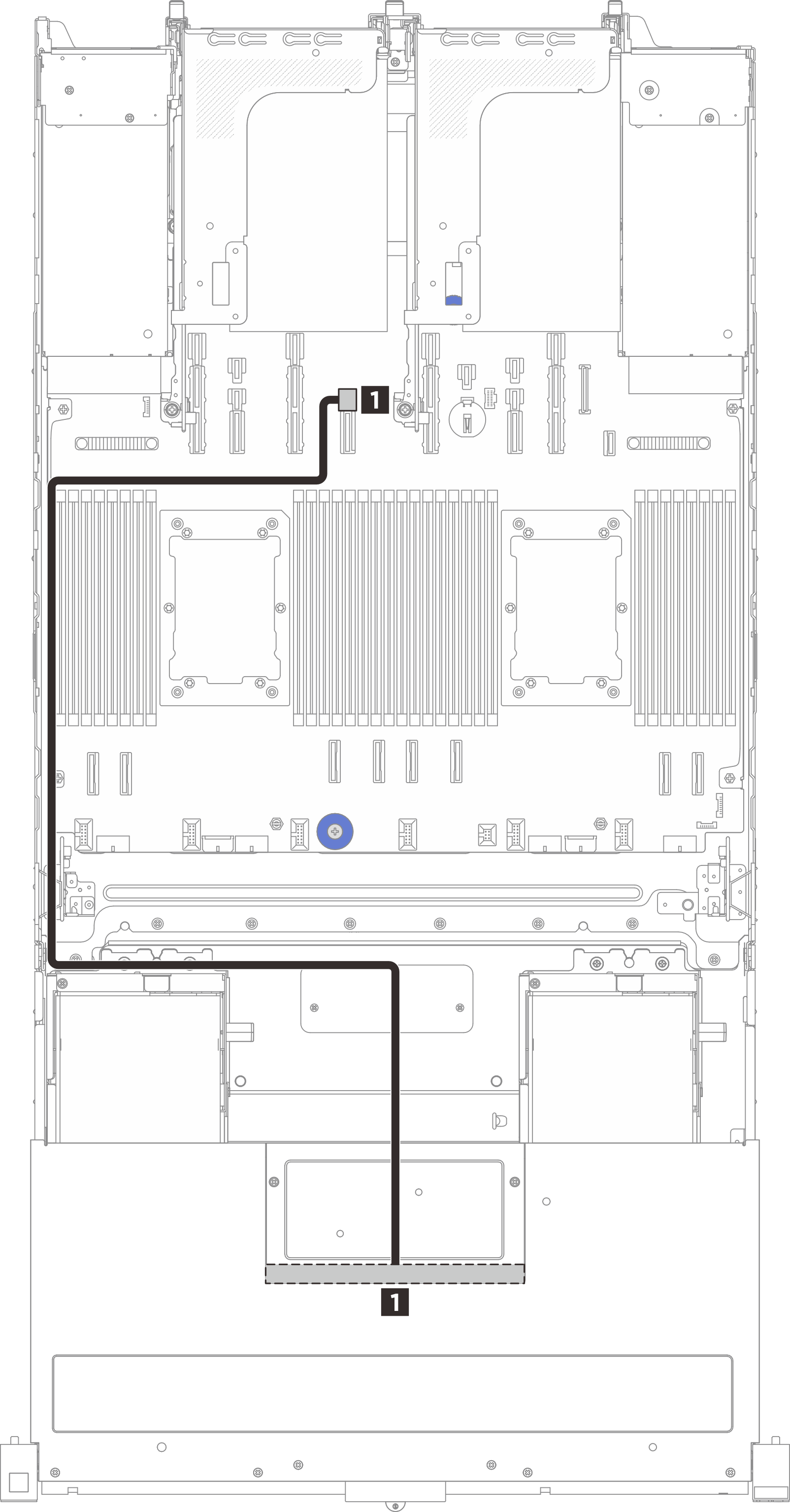

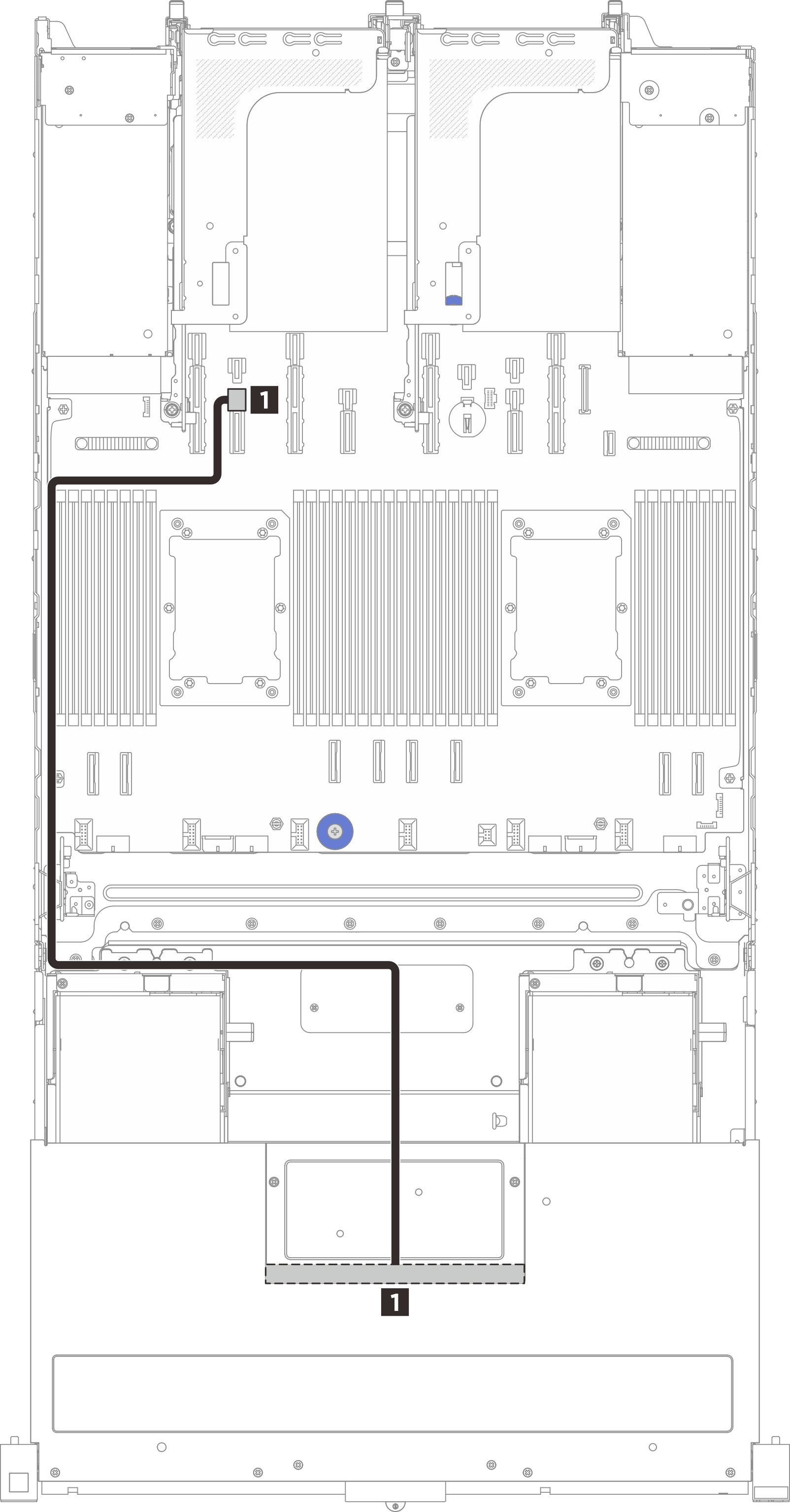

Placa posterior SAS/SATA o AnyBay (modo triple) al adaptador RAID SFF
 | |||
| Desde | Pared para cable | Hasta | Longitud del cable |
| 1 Conector SAS en la placa posterior de la unidad de 2,5 pulgadas | Pared para cable izquierda | 1
| 1020 mm |

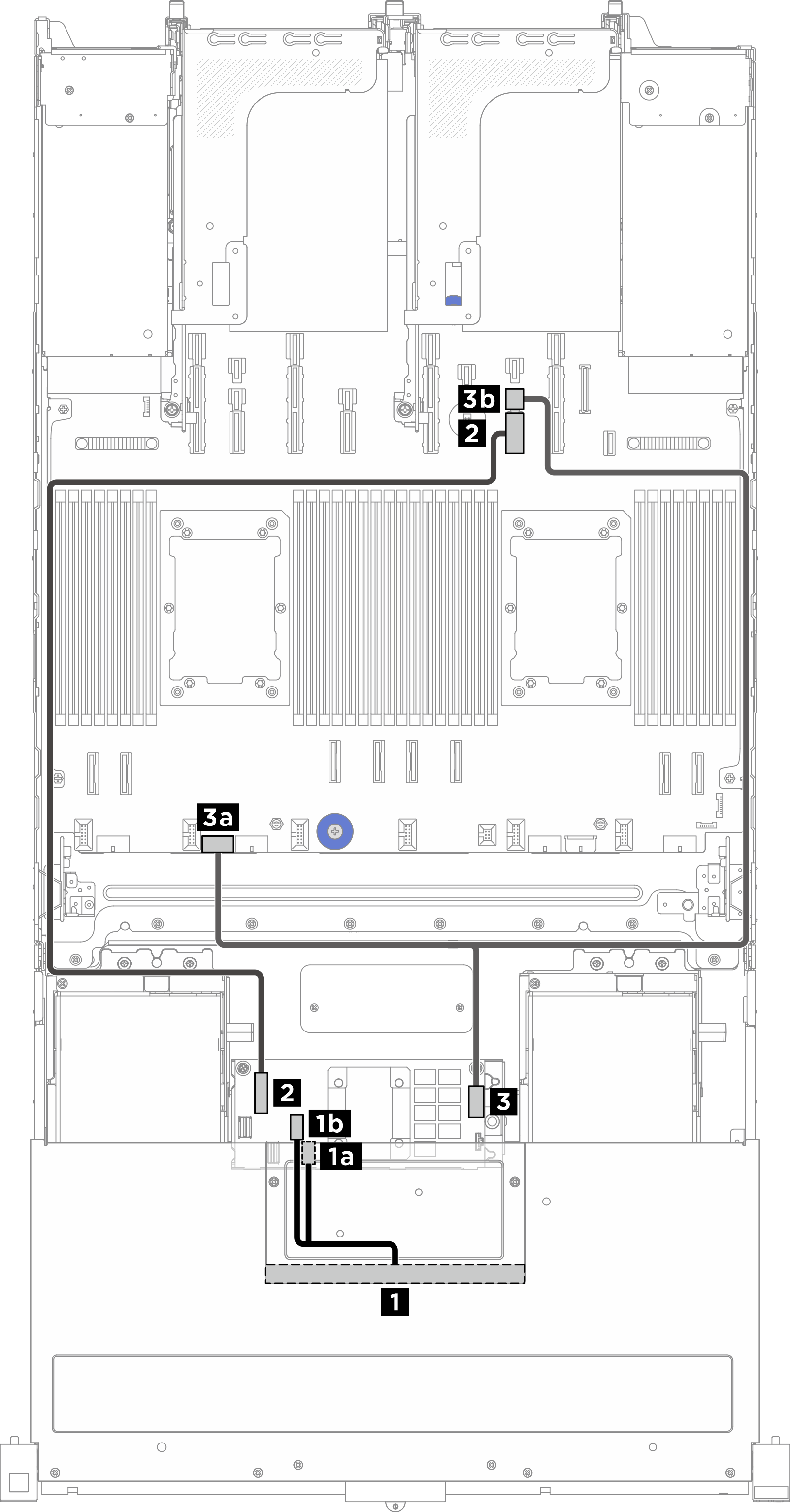

Placa posterior SAS/SATA o AnyBay (modo triple) al adaptador RAID CFF interno (1 CPU)
 | |||
| Desde | Pared para cable | A (adaptador RAID CFF interno) | Longitud del cable |
| 1 Conector SAS en la placa posterior de la unidad de 2,5 pulgadas | N/A | 1a Conector C0 | 140/140 mm |
| 1b Conector C1 | |||
| 2 Conector PCIe 10 en la placa del procesador | Pared para cable derecha | 2 Conector de entrada CFF | 900 mm |
| 3a Conector de alimentación de RAID interno en la placa del procesador | N/A | 3 Conector de alimentación | 300/800 mm |
| 3b Conector de alimentación 10 en la placa del procesador | Pared para cable derecha | ||

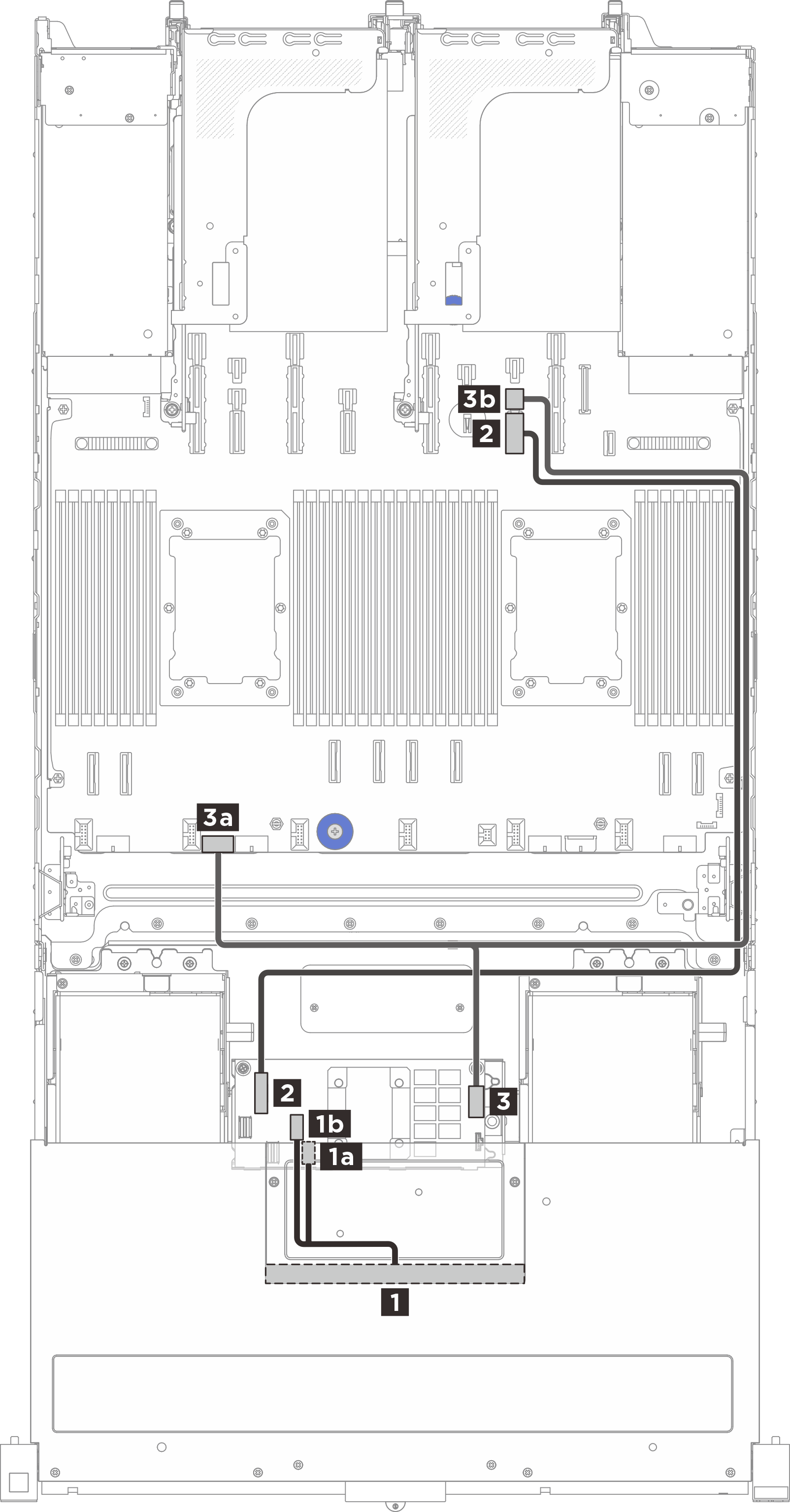

Placa posterior SAS/SATA o AnyBay (modo triple) al adaptador RAID CFF interno (1 CPU + GPU frontal de alta potencia)
 | |||
| Desde | Pared para cable | A (adaptador RAID CFF interno) | Longitud del cable |
| 1 Conector SAS en la placa posterior de la unidad de 2,5 pulgadas | N/A | 1a Conector C0 | 140/140 mm |
| 1b Conector C1 | |||
| 2 Conector PCIe 10 en la placa del procesador | Pared para cable izquierda | 2 Conector de entrada CFF | 900 mm |
| 3a Conector de alimentación de RAID interno en la placa del procesador | N/A | 3 Conector de alimentación | 300/800 mm |
| 3b Conector de alimentación 10 en la placa del procesador | Pared para cable derecha | ||

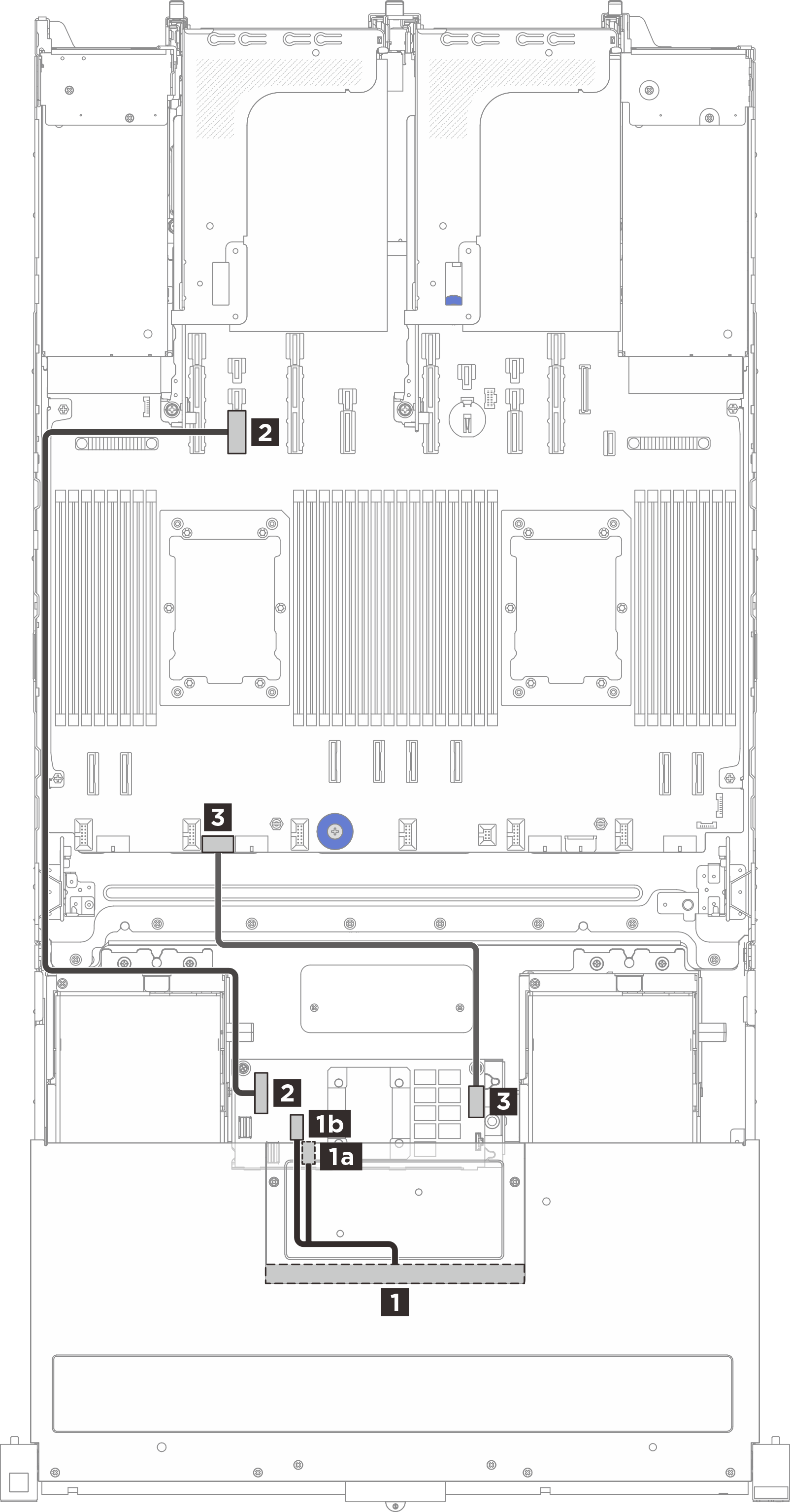

Placa posterior SAS/SATA o AnyBay (modo triple) al adaptador RAID CFF interno (2 CPU)
 | |||
| Desde | Pared para cable | A (adaptador RAID CFF interno) | Longitud del cable |
| 1 Conector SAS en la placa posterior de la unidad de 2,5 pulgadas | N/A | 1a Conector C0 | 140/140 mm |
| 1b Conector C1 | |||
| 2 Conector PCIe 14 en la placa del procesador | Pared para cable izquierda | 2 Conector de entrada CFF | 900 mm |
| 3 Conector de alimentación RAID interno en la placa del procesador | N/A | 3 Conector de alimentación | 300 mm |

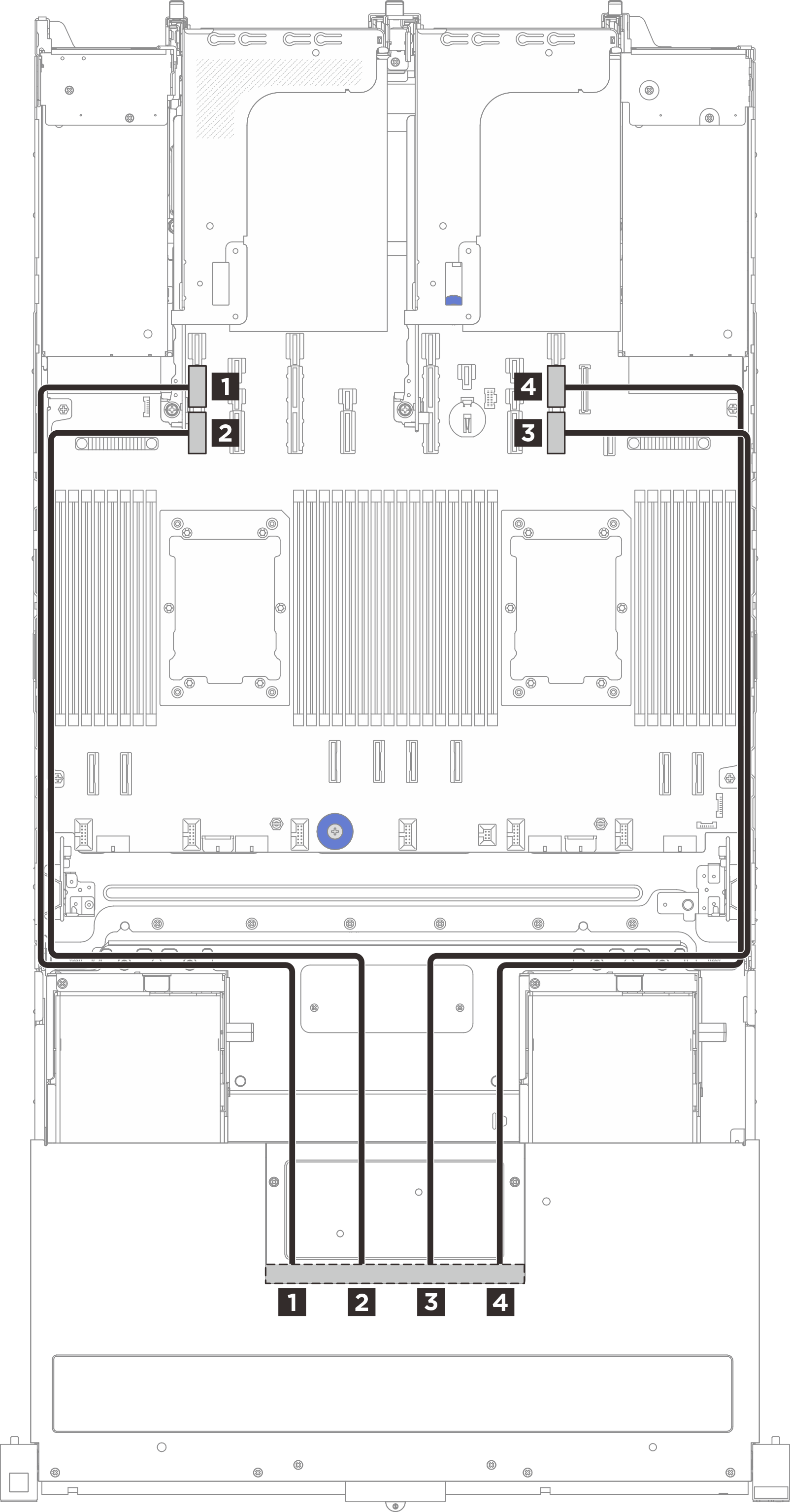

Placa posterior NVMe
 Nota Los cables NVMe | |||
| Desde (placa posterior de la unidad) | Pared para cable | A (placa del procesador) | Longitud del cable |
| 1 Conector NVMe 0-1 | Pared para cable izquierda | 1 Conector PCIe 15A | 800 mm |
| 2 Conector NVMe 2-3 | Pared para cable izquierda | 2 Conector PCIe 15B | 800 mm |
| 3 Conector NVMe 4-5 | Pared para cable derecha | 3 Conector PCIe 9B | 800 mm |
| 4 Conector NVMe 6-7 | Pared para cable derecha | 4 Conector PCIe 9A | 800 mm |

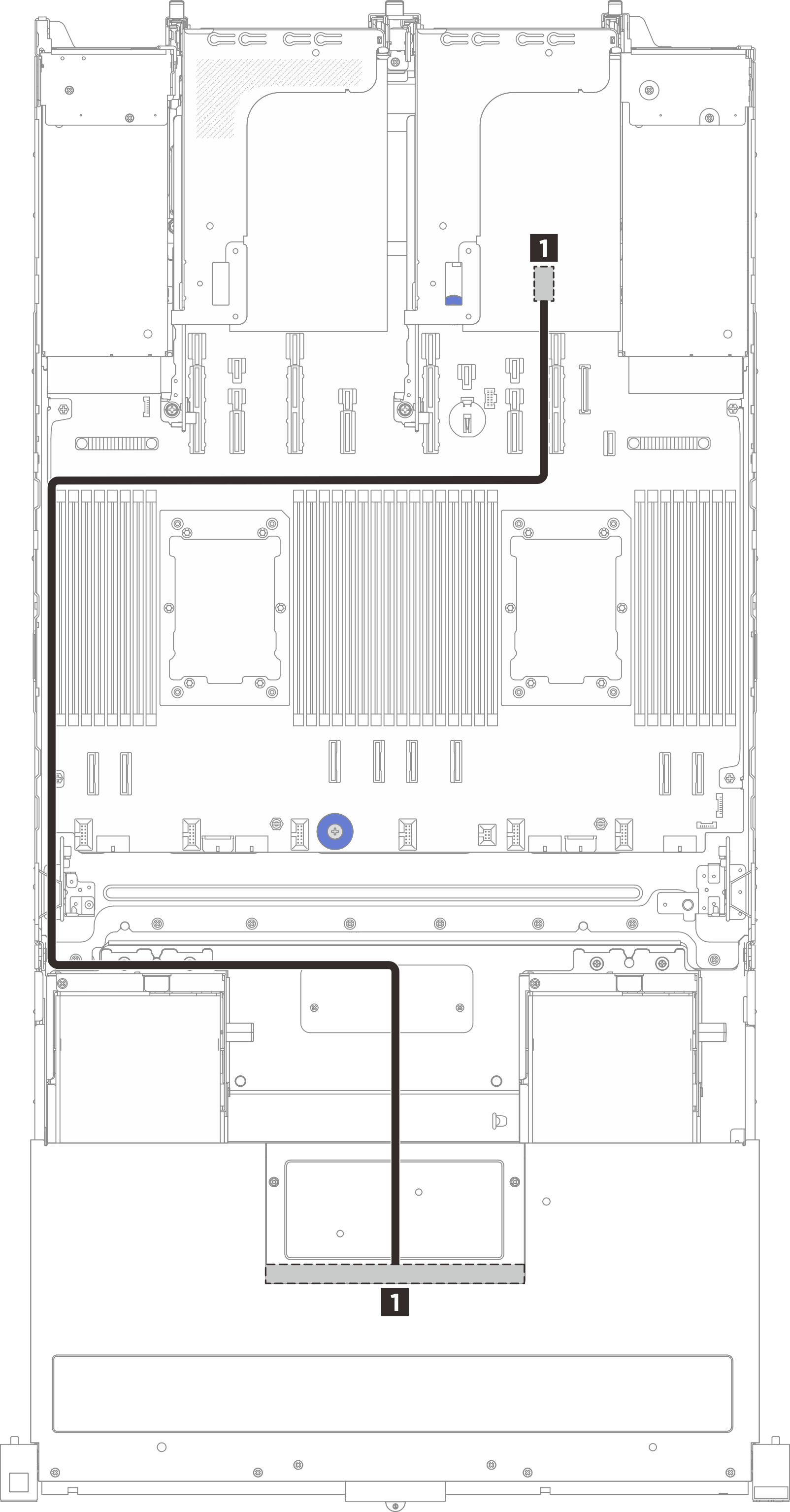

Placa posterior AnyBay al adaptador RAID SFF
| Cable SAS/SATA | |||
| |||
| Desde | Pared para cable | Hasta | Longitud del cable |
| 1 Conector SAS en la placa posterior de la unidad de 2,5 pulgadas | Pared para cable izquierda | 1
| 1020 mm |
Nota Los cables NVMe | |||
| Desde (placa posterior de la unidad) | Pared para cable | A (placa del procesador) | Longitud del cable |
| 1 Conector NVMe 0-1 | Pared para cable izquierda | 1 Conector PCIe 15A | 800 mm |
| 2 Conector NVMe 2-3 | Pared para cable izquierda | 2 Conector PCIe 15B | 800 mm |
| 3 Conector NVMe 4-5 | Pared para cable derecha | 3 Conector PCIe 9B | 800 mm |
| 4 Conector NVMe 6-7 | Pared para cable derecha | 4 Conector PCIe 9A | 800 mm |
Placa posterior AnyBay al adaptador RAID CFF interno
| Cable SAS/SATA | Cable de NVMe | ||||||
| Nota Los cables NVMe | ||||||
| Desde | Pared para cable | A (adaptador RAID CFF interno) | Longitud del cable | Desde (placa posterior de la unidad) | Pared para cable | A (placa del procesador) | Longitud del cable |
| 1 Conector SAS en la placa posterior de la unidad de 2,5 pulgadas | N/A | 1a Conector C0 | 140/140 mm | 1 Conector NVMe 0-1 | Pared para cable izquierda | 1 Conector PCIe 15A | 800 mm |
| 1b Conector C1 | 2 Conector NVMe 2-3 | Pared para cable izquierda | 2 Conector PCIe 15B | 800 mm | |||
| 2 Conector PCIe 14 en la placa del procesador | Pared para cable izquierda | 2 Conector de entrada CFF | 900 mm | 3 Conector NVMe 4-5 | Pared para cable derecha | 3 Conector PCIe 9B | 800 mm |
| 3 Conector de alimentación RAID interno en la placa del procesador | N/A | 3 Conector de alimentación | 300 mm | 4 Conector NVMe 6-7 | Pared para cable derecha | 4 Conector PCIe 9A | 800 mm |
