การเดินสายแบ็คเพลนไดรฟ์ขนาด 2.5 นิ้ว

ทำตามคำแนะนำในส่วนนี้เพื่อเรียนรู้วิธีเดินสายสำหรับแบ็คเพลนไดรฟ์ขนาด 2.5 นิ้ว

การเดินสายแบ็คเพลนไดรฟ์ขนาด 2.5 นิ้ว​

เชื่อมต่อสายไฟและสายสัญญาณเข้ากับแบ็คเพลนของไดรฟ์ขนาด 2.5 นิ้วตามส่วนที่เกี่ยวข้อง:

การเดินสายไฟแบ็คเพลนไดรฟ์ขนาด 2.5 นิ้ว​

ตามการกำหนดค่าของส่วนประกอบตัวยกด้านหน้า โปรดดูส่วนที่เกี่ยวข้องสำหรับการเดินสายไฟของไดรฟ์ขนาด 2.5 นิ้ว:

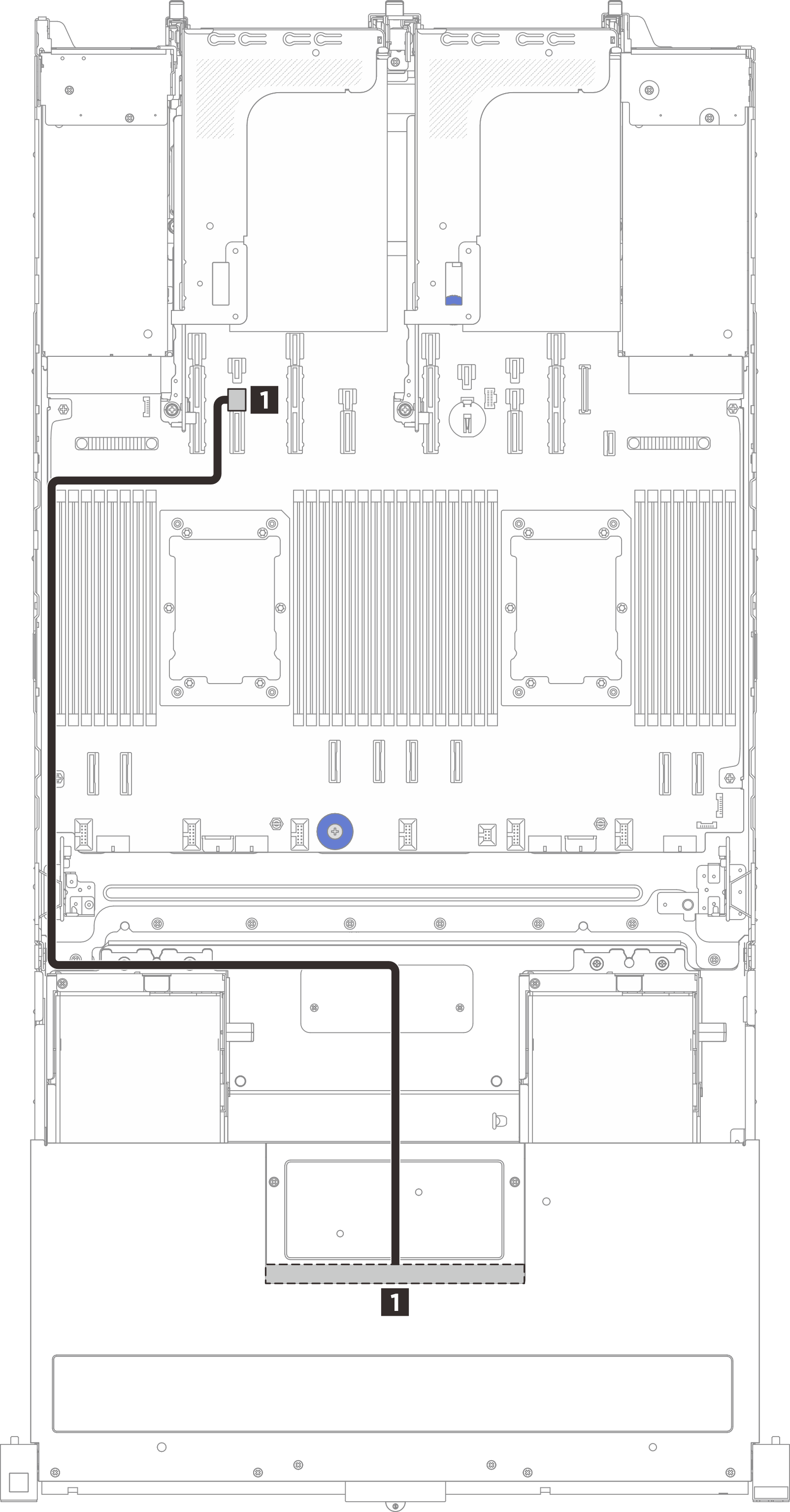

การกำหนดค่า x8/x8/x8/x8​



จากสายแบบผนังไปยังความยาวสาย
1 ขั้วต่อสายไฟบนแบ็คเพลนของไดรฟ์ขนาด 2.5 นิ้วสายแบบผนังด้านซ้าย1 ขั้วต่อไฟฟ้า 14 บนแผงโปรเซสเซอร์900 มม.

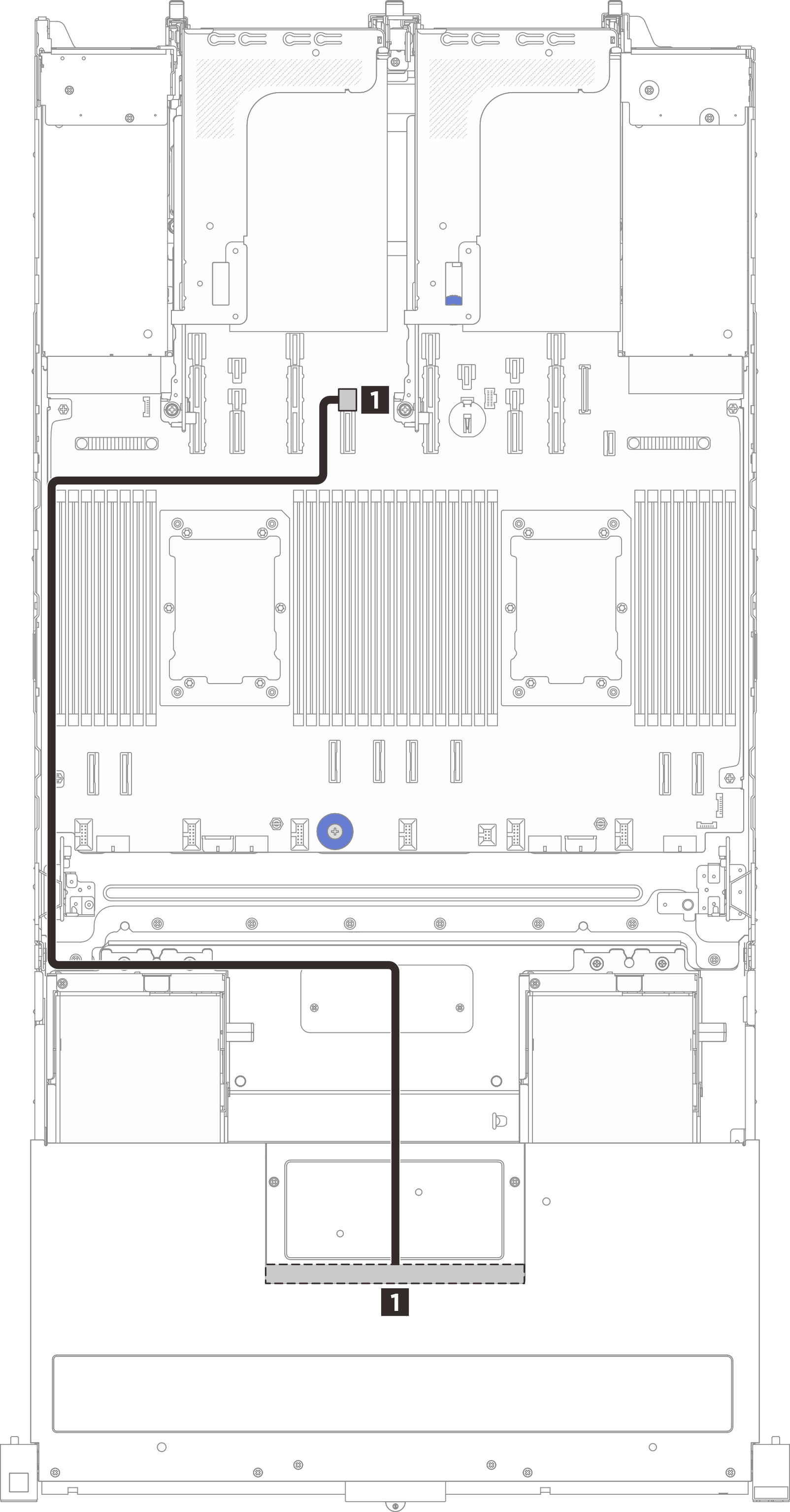

การกำหนดค่าแบ็คเพลน x16/x16 + SAS/SATA​



จากสายแบบผนังไปยังความยาวสาย
1 ขั้วต่อสายไฟบนแบ็คเพลนของไดรฟ์ขนาด 2.5 นิ้วสายแบบผนังด้านซ้าย1 ขั้วต่อไฟฟ้า 14 บนแผงโปรเซสเซอร์900 มม.

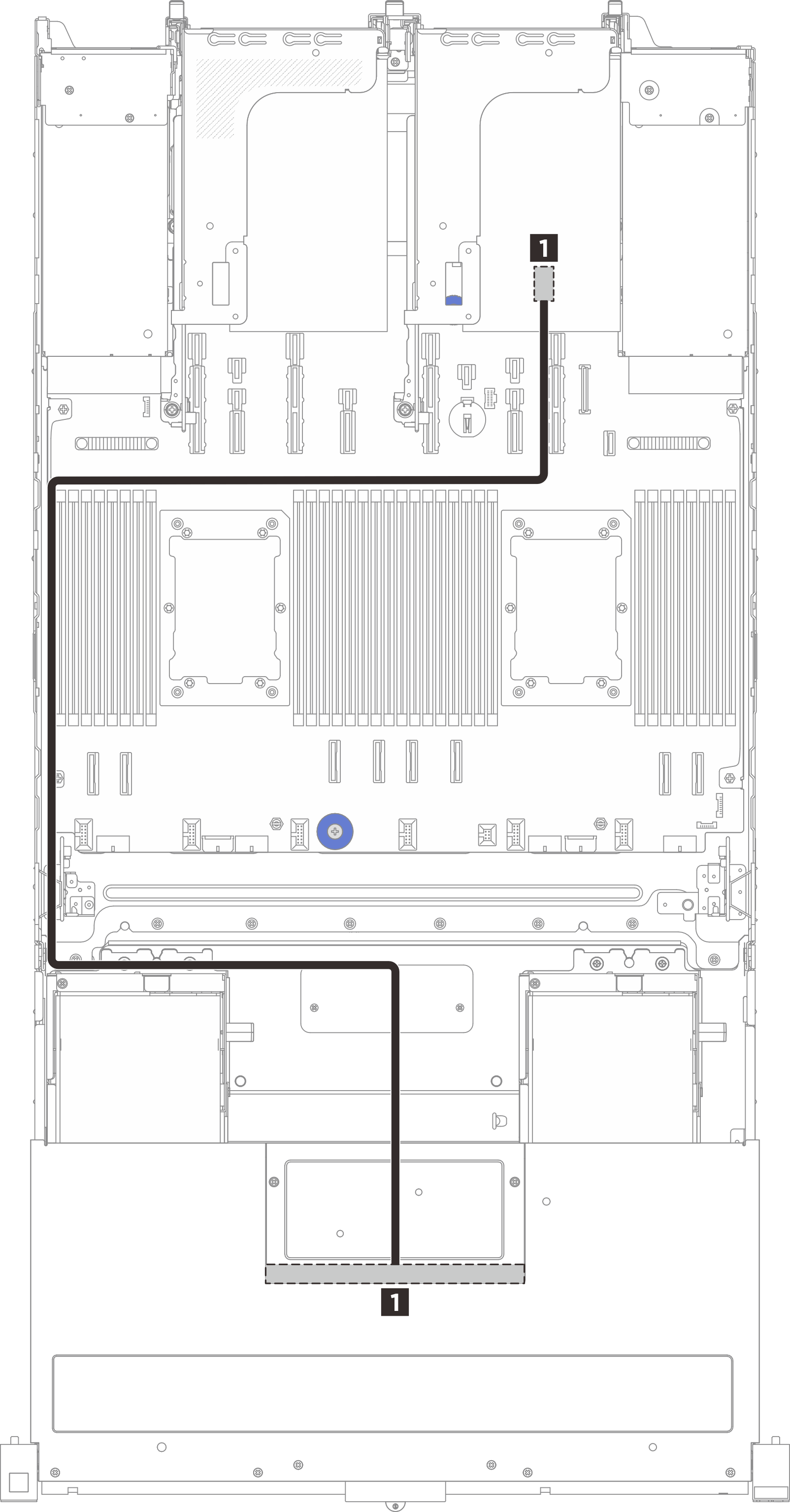

การกำหนดค่าแบ็คเพลน x16/x16 + NVMe/AnyBay​



จากสายแบบผนังไปยังความยาวสาย
1 ขั้วต่อสายไฟบนแบ็คเพลนของไดรฟ์ขนาด 2.5 นิ้วสายแบบผนังด้านซ้าย1 ขั้วต่อไฟฟ้า 12 บนแผงโปรเซสเซอร์900 มม.

การเดินสายสัญญาณแบ็คเพลนไดรฟ์ขนาด 2.5 นิ้ว​

ตามการกำหนดค่า โปรดดูส่วนที่เกี่ยวข้องสำหรับการเดินสายสัญญาณไดรฟ์ขนาด 2.5 นิ้ว:

แบ็คเพลน SAS/SATA หรือ AnyBay (Tri-Mode) ไปยังอะแดปเตอร์ SFF RAID​



จากสายแบบผนังไปยังความยาวสาย
1 ขั้วต่อ SAS บนแบ็คเพลนของไดรฟ์ขนาด 2.5 นิ้วสายแบบผนังด้านซ้าย1
  • อะแดปเตอร์ RAID Gen3: ขั้วต่อ C0C1
  • อะแดปเตอร์ RAID Gen4: ขั้วต่อ C0
1,020 มม.

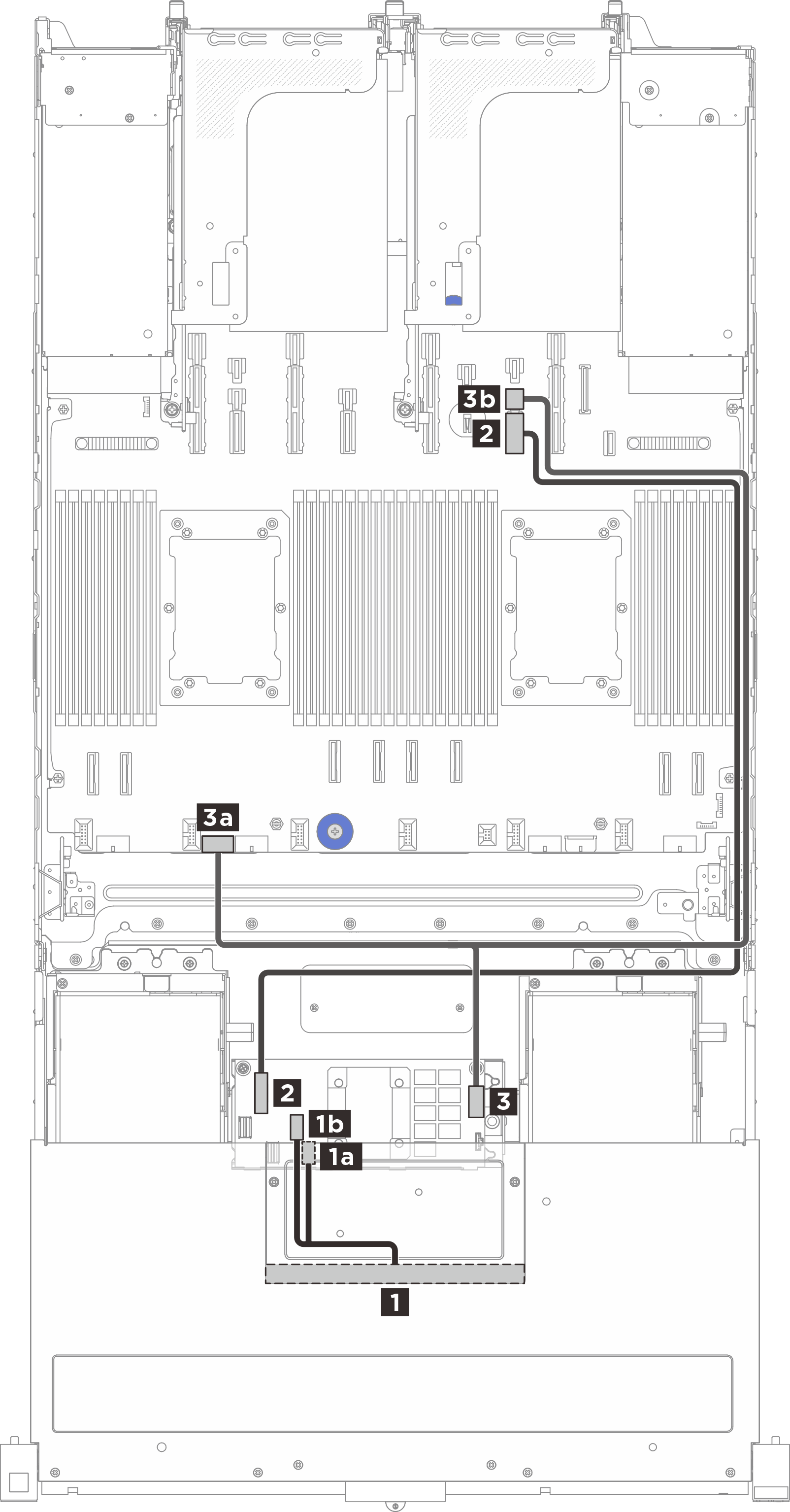

แบ็คเพลน SAS/SATA หรือ AnyBay (Tri-mode) ไปยังอะแดปเตอร์ CFF RAID ภายใน (1 CPU)​



จากสายแบบผนังไปยัง (อะแดปเตอร์ CFF RAID ภายใน)ความยาวสาย
1 ขั้วต่อ SAS บนแบ็คเพลนของไดรฟ์ขนาด 2.5 นิ้วไม่ระบุ1a ขั้วต่อ C0140/140 มม.
1b ขั้วต่อ C1
2 ขั้วต่อ PCIe 10 ของแผงโปรเซสเซอร์สายแบบผนังด้านขวา2 ขั้วต่ออินพุต CFF900 มม.
3a ขั้วต่อไฟฟ้า RAID ภายในบนแผงโปรเซสเซอร์ไม่ระบุ3 ขั้วต่อไฟฟ้า300/800 มม.
3b ขั้วต่อไฟฟ้า 10 บนแผงโปรเซสเซอร์สายแบบผนังด้านขวา

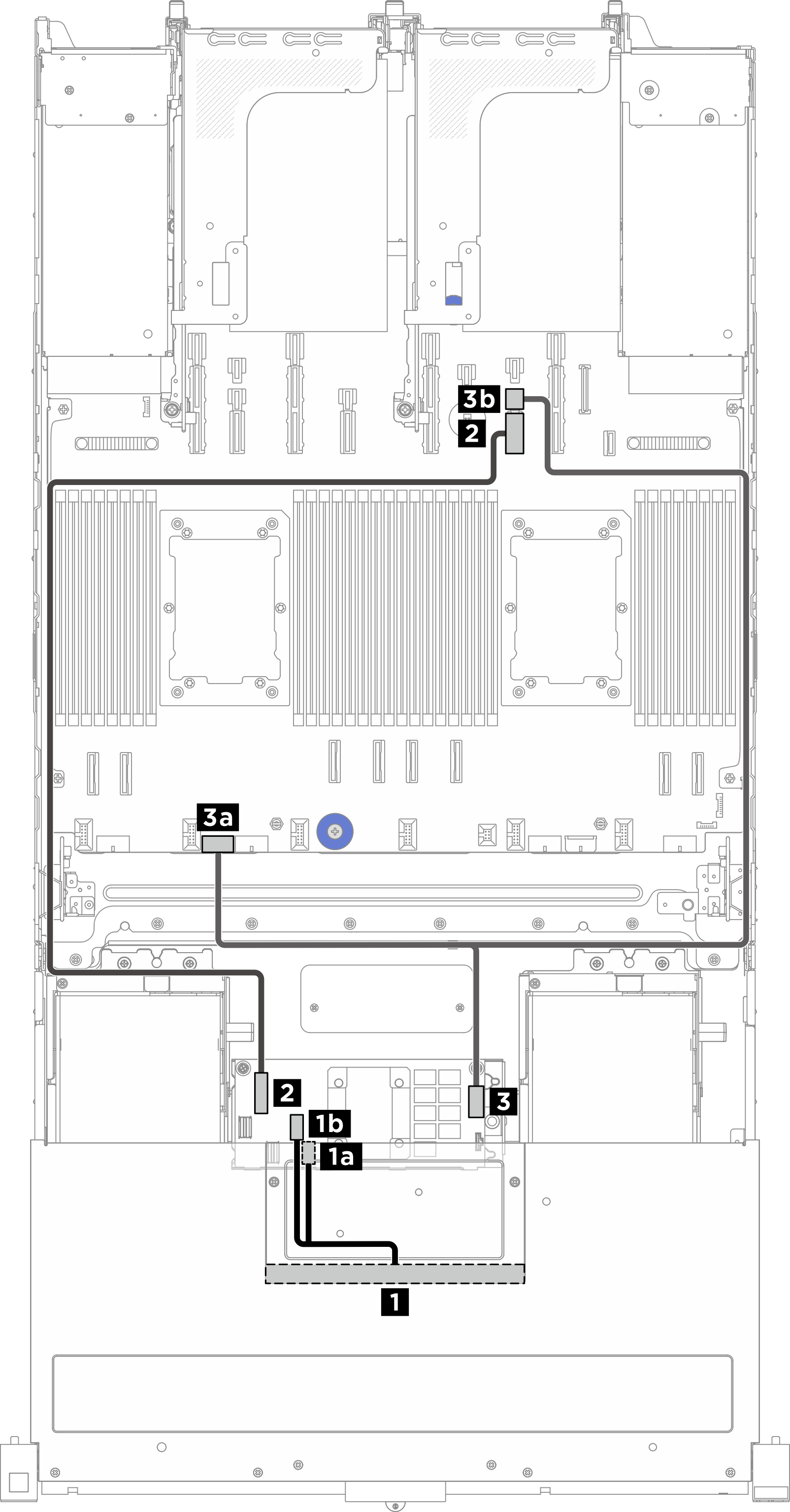

แบ็คเพลน SAS/SATA หรือ AnyBay (Tri-Mode) ไปยังอะแดปเตอร์ CFF RAID ภายใน (1 CPU + GPU กำลังวัตต์สูงด้านหน้า)​



จากสายแบบผนังไปยัง (อะแดปเตอร์ CFF RAID ภายใน)ความยาวสาย
1 ขั้วต่อ SAS บนแบ็คเพลนของไดรฟ์ขนาด 2.5 นิ้วไม่ระบุ1a ขั้วต่อ C0140/140 มม.
1b ขั้วต่อ C1
2 ขั้วต่อ PCIe 10 ของแผงโปรเซสเซอร์สายแบบผนังด้านซ้าย2 ขั้วต่ออินพุต CFF900 มม.
3a ขั้วต่อไฟฟ้า RAID ภายในบนแผงโปรเซสเซอร์ไม่ระบุ3 ขั้วต่อไฟฟ้า300/800 มม.
3b ขั้วต่อไฟฟ้า 10 บนแผงโปรเซสเซอร์สายแบบผนังด้านขวา

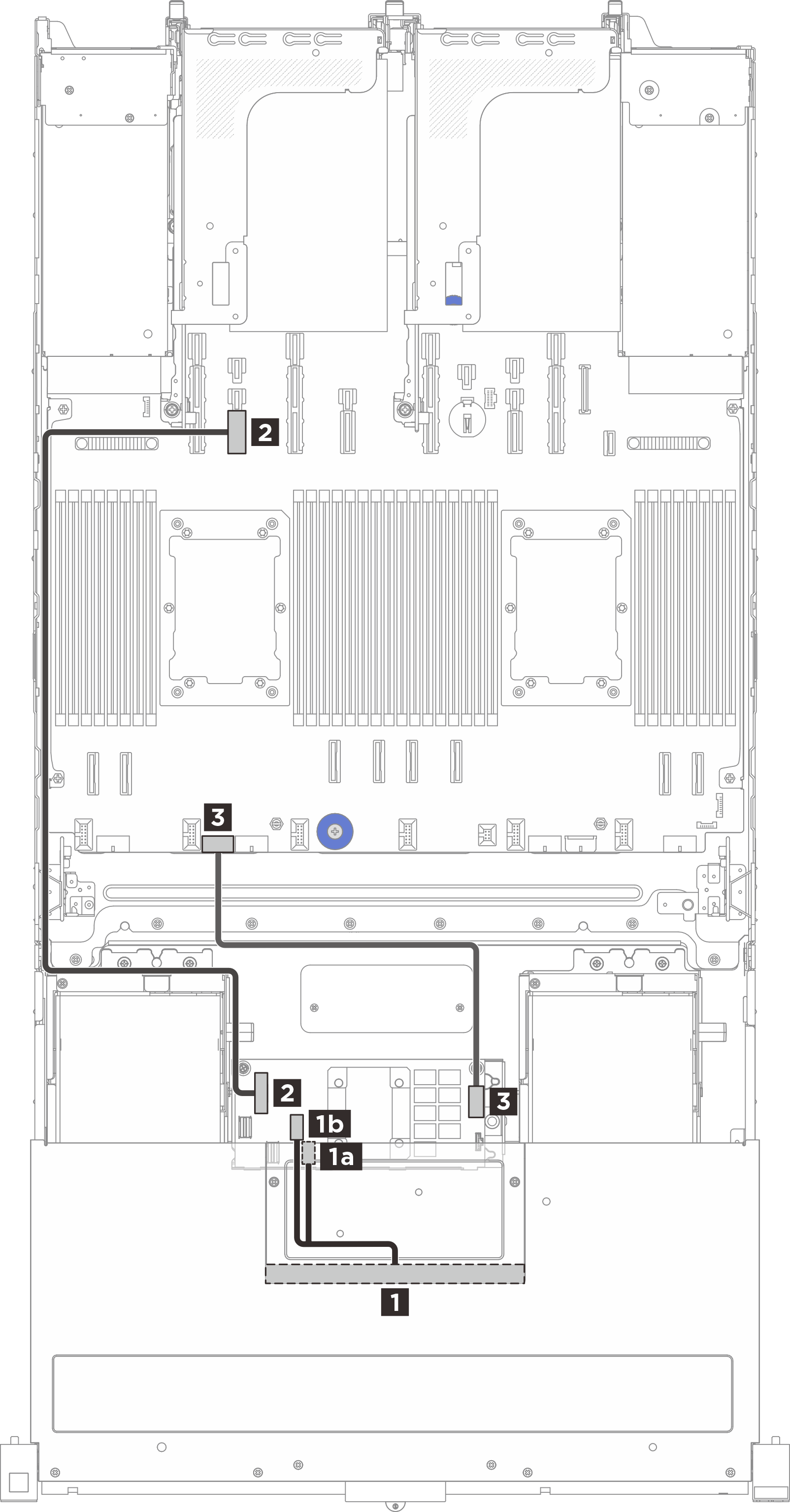

แบ็คเพลน SAS/SATA หรือ AnyBay (Tri-mode) ไปยังอะแดปเตอร์ CFF RAID ภายใน (2 CPU)​



จากสายแบบผนังไปยัง (อะแดปเตอร์ CFF RAID ภายใน)ความยาวสาย
1 ขั้วต่อ SAS บนแบ็คเพลนของไดรฟ์ขนาด 2.5 นิ้วไม่ระบุ1a ขั้วต่อ C0140/140 มม.
1b ขั้วต่อ C1
2 ขั้วต่อ PCIe 14 ของแผงโปรเซสเซอร์สายแบบผนังด้านซ้าย2 ขั้วต่ออินพุต CFF900 มม.
3 ขั้วต่อไฟฟ้า RAID ภายในบนแผงโปรเซสเซอร์ไม่ระบุ3 ขั้วต่อไฟฟ้า300 มม.

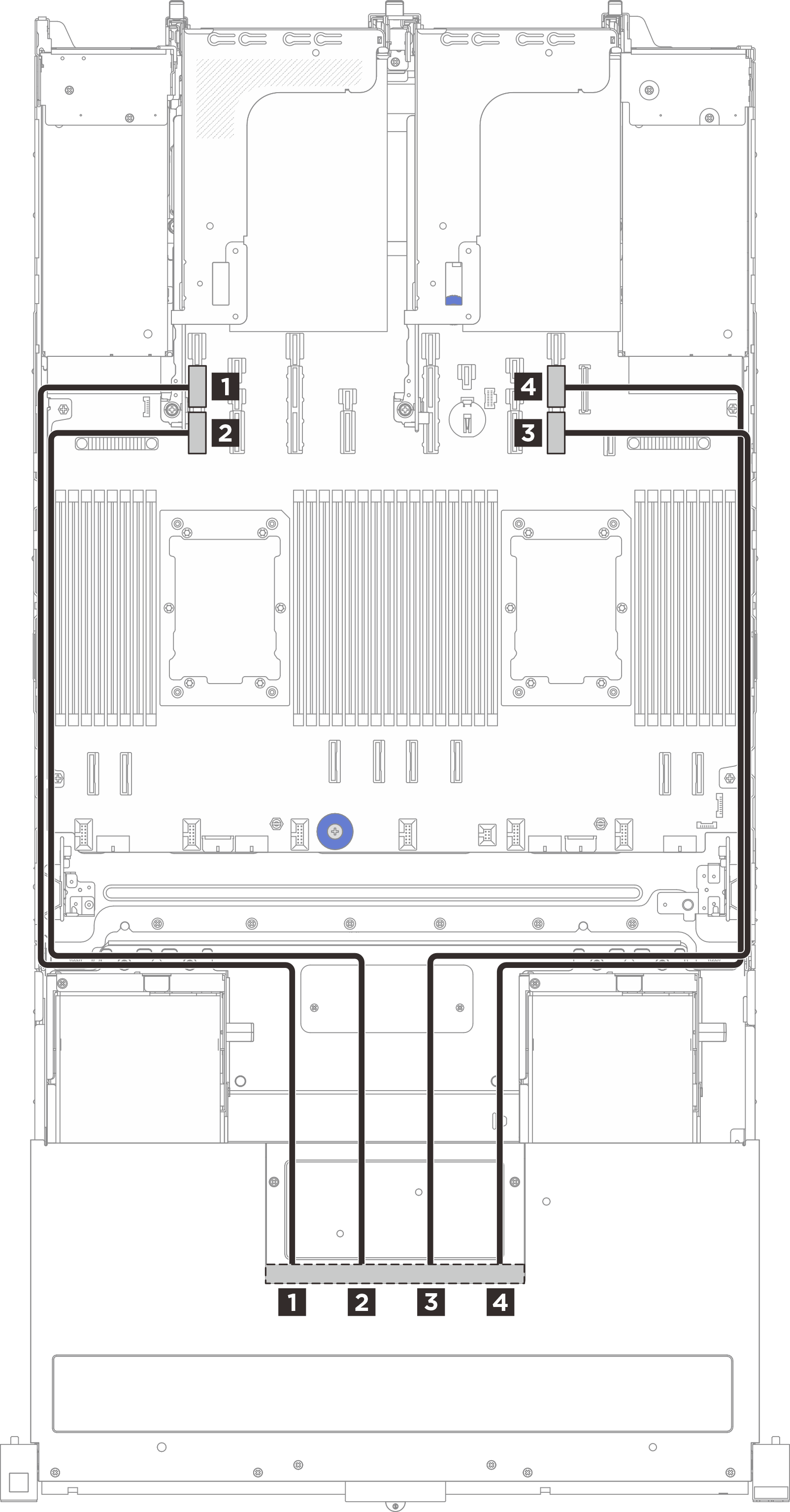

แบ็คเพลน NVMe​



หมายเหตุ
ไม่จำเป็นต้องใช้สาย NVMe 3 และ 4 ในการกำหนดค่าที่มีอะแดปเตอร์ GPU กำลังวัตต์สูงด้านหน้า
จาก (แบ็คเพลนไดรฟ์)สายแบบผนังไปยัง (แผงโปรเซสเซอร์)ความยาวสาย
1 ขั้วต่อ NVMe 0-1สายแบบผนังด้านซ้าย1 ขั้วต่อ PCIe 15A800 มม.
2 ขั้วต่อ NVMe 2-3สายแบบผนังด้านซ้าย2 ขั้วต่อ PCIe 15B800 มม.
3 ขั้วต่อ NVMe 4-5สายแบบผนังด้านขวา3 ขั้วต่อ PCIe 9B800 มม.
4 ขั้วต่อ NVMe 6-7สายแบบผนังด้านขวา4 ขั้วต่อ PCIe 9A800 มม.

แบ็คเพลน AnyBay ไปยังอะแดปเตอร์ SFF RAID​

สาย SAS/SATA


จากสายแบบผนังไปยังความยาวสาย
1 ขั้วต่อ SAS บนแบ็คเพลนของไดรฟ์ขนาด 2.5 นิ้วสายแบบผนังด้านซ้าย1
  • อะแดปเตอร์ RAID Gen3: ขั้วต่อ C0C1
  • อะแดปเตอร์ RAID Gen4: ขั้วต่อ C0
1,020 มม.


หมายเหตุ
ไม่จำเป็นต้องใช้สาย NVMe 3 และ 4 ในการกำหนดค่าที่มีอะแดปเตอร์ GPU กำลังวัตต์สูงด้านหน้า
จาก (แบ็คเพลนไดรฟ์)สายแบบผนังไปยัง (แผงโปรเซสเซอร์)ความยาวสาย
1 ขั้วต่อ NVMe 0-1สายแบบผนังด้านซ้าย1 ขั้วต่อ PCIe 15A800 มม.
2 ขั้วต่อ NVMe 2-3สายแบบผนังด้านซ้าย2 ขั้วต่อ PCIe 15B800 มม.
3 ขั้วต่อ NVMe 4-5สายแบบผนังด้านขวา3 ขั้วต่อ PCIe 9B800 มม.
4 ขั้วต่อ NVMe 6-7สายแบบผนังด้านขวา4 ขั้วต่อ PCIe 9A800 มม.

แบ็คเพลน AnyBay ไปยังอะแดปเตอร์ CFF RAID ภายใน​

สาย SAS/SATAสาย NVMe




หมายเหตุ
ไม่จำเป็นต้องใช้สาย NVMe 3 และ 4 ในการกำหนดค่าที่มีอะแดปเตอร์ GPU กำลังวัตต์สูงด้านหน้า
จากสายแบบผนังไปยัง (อะแดปเตอร์ CFF RAID ภายใน)ความยาวสายจาก (แบ็คเพลนไดรฟ์)สายแบบผนังไปยัง (แผงโปรเซสเซอร์)ความยาวสาย
1 ขั้วต่อ SAS บนแบ็คเพลนของไดรฟ์ขนาด 2.5 นิ้วไม่ระบุ1a ขั้วต่อ C0140/140 มม.1 ขั้วต่อ NVMe 0-1สายแบบผนังด้านซ้าย1 ขั้วต่อ PCIe 15A800 มม.
1b ขั้วต่อ C12 ขั้วต่อ NVMe 2-3สายแบบผนังด้านซ้าย2 ขั้วต่อ PCIe 15B800 มม.
2 ขั้วต่อ PCIe 14 ของแผงโปรเซสเซอร์สายแบบผนังด้านซ้าย2 ขั้วต่ออินพุต CFF900 มม.3 ขั้วต่อ NVMe 4-5สายแบบผนังด้านขวา3 ขั้วต่อ PCIe 9B800 มม.
3 ขั้วต่อไฟฟ้า RAID ภายในบนแผงโปรเซสเซอร์ไม่ระบุ3 ขั้วต่อไฟฟ้า300 มม.4 ขั้วต่อ NVMe 6-7สายแบบผนังด้านขวา4 ขั้วต่อ PCIe 9A800 มม.
