การเดินสายเคเบิลแบ็คเพลนไดรฟ์ E3.S

ทำตามคำแนะนำในส่วนนี้เพื่อเรียนรู้วิธีเดินสายสำหรับแบ็คเพลนไดรฟ์ E3.S

ตามการกำหนดค่า โปรดดูส่วนที่เกี่ยวข้องสำหรับการเดินสายสำหรับแบ็คเพลนไดรฟ์ E3.S:

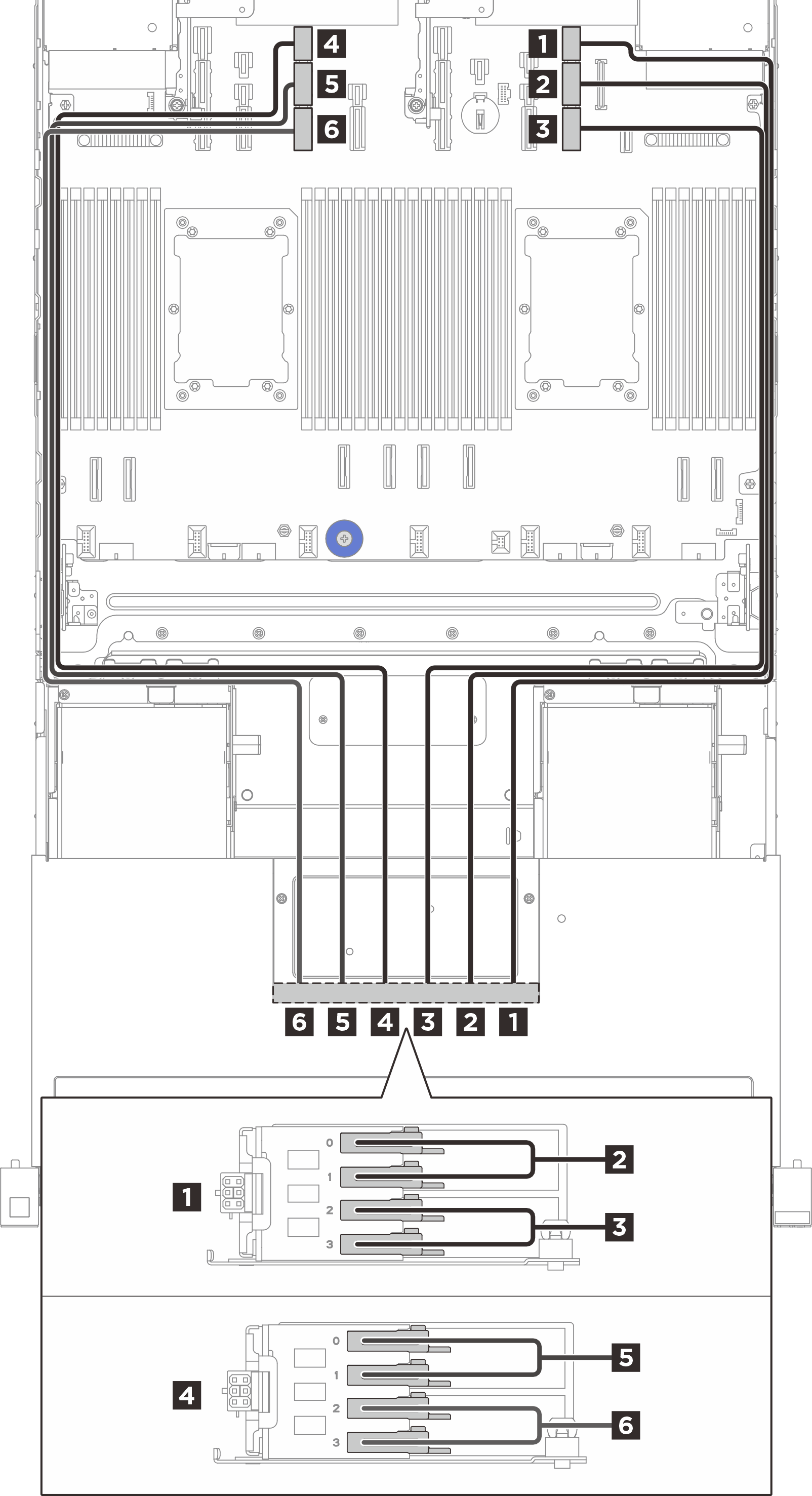

1 CPU + การกำหนดค่าส่วนประกอบตัวยกด้านหน้า x8/x8/x8/x8​

แบ็คเพลน 1แบ็คเพลน 2




จาก (แบ็คเพลน E3.S)สายแบบผนังไปยัง (แผงโปรเซสเซอร์)ความยาวสาย
1 ขั้วต่อไฟฟ้า (BP1)สายแบบผนังด้านซ้าย1 ขั้วต่อไฟฟ้า 91,200 มม.
2 (BP1) ช่องใส่ 0, 1สายแบบผนังด้านขวา2 ขั้วต่อ PCIe 9A850 มม.
3 (BP1) ช่องใส่ 2, 3สายแบบผนังด้านขวา3 ขั้วต่อ PCIe 9B850 มม.
4 (BP2) ขั้วต่อไฟฟ้าสายแบบผนังด้านซ้าย4 ขั้วต่อไฟฟ้า 111,200 มม.
5 (BP2) ช่องใส่ 0, 1สายแบบผนังด้านขวา5 ขั้วต่อ PCIe 11A850 มม.
6 (BP2) ช่องใส่ 2, 3สายแบบผนังด้านขวา6 ขั้วต่อ PCIe 11B850 มม.

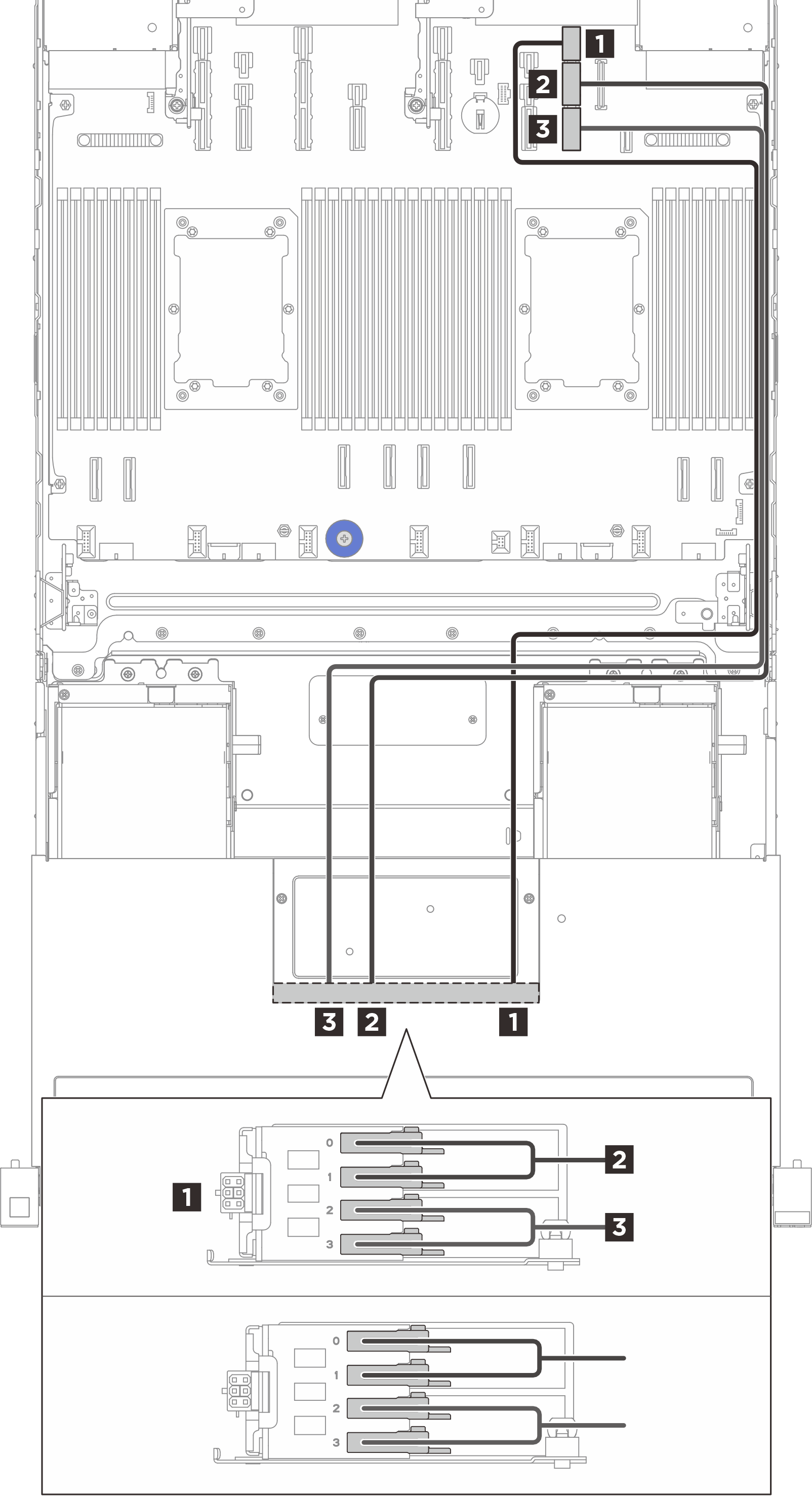

1 CPU + การกำหนดค่าส่วนประกอบตัวยกด้านหน้า x16/x16​

แบ็คเพลน 1แบ็คเพลน 2




จาก (แบ็คเพลน E3.S)สายแบบผนังไปยัง (แผงโปรเซสเซอร์)ความยาวสาย
1 (BP1) ขั้วต่อไฟฟ้าสายแบบผนังด้านขวา1 ขั้วต่อไฟฟ้า 9900 มม.
2 (BP1) ช่องใส่ 0, 1สายแบบผนังด้านขวา2 ขั้วต่อ PCIe 9A850 มม.
3 (BP1) ช่องใส่ 2, 3สายแบบผนังด้านขวา3 ขั้วต่อ PCIe 9B850 มม.
4 (BP2) ขั้วต่อไฟฟ้าสายแบบผนังด้านขวา4 ขั้วต่อไฟฟ้า 11900 มม.
5 (BP2) ช่องใส่ 0, 1สายแบบผนังด้านขวา5 ขั้วต่อ PCIe 11A850 มม.
6 (BP2) ช่องใส่ 2, 3สายแบบผนังด้านขวา6 ขั้วต่อ PCIe 11B850 มม.

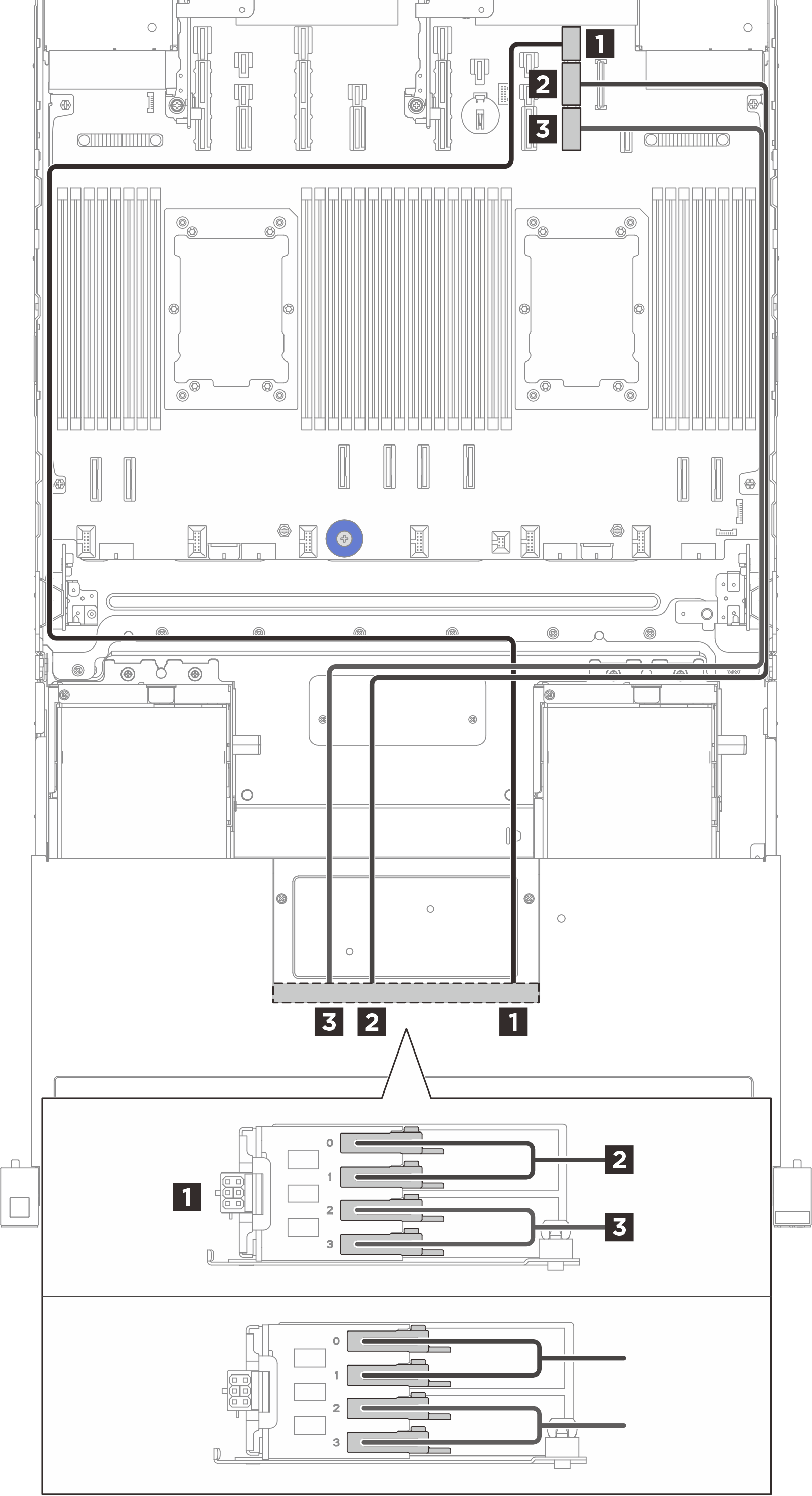

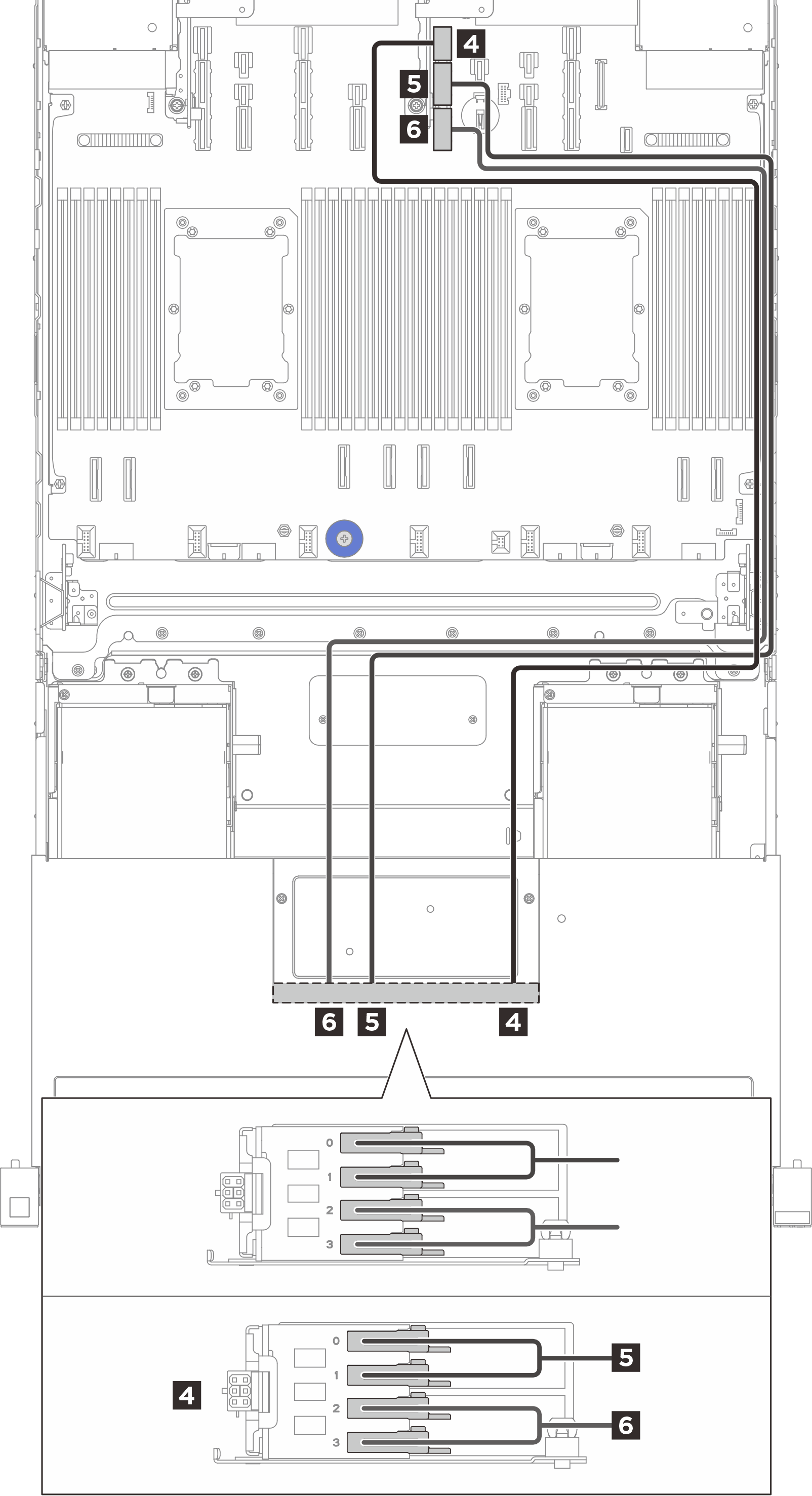

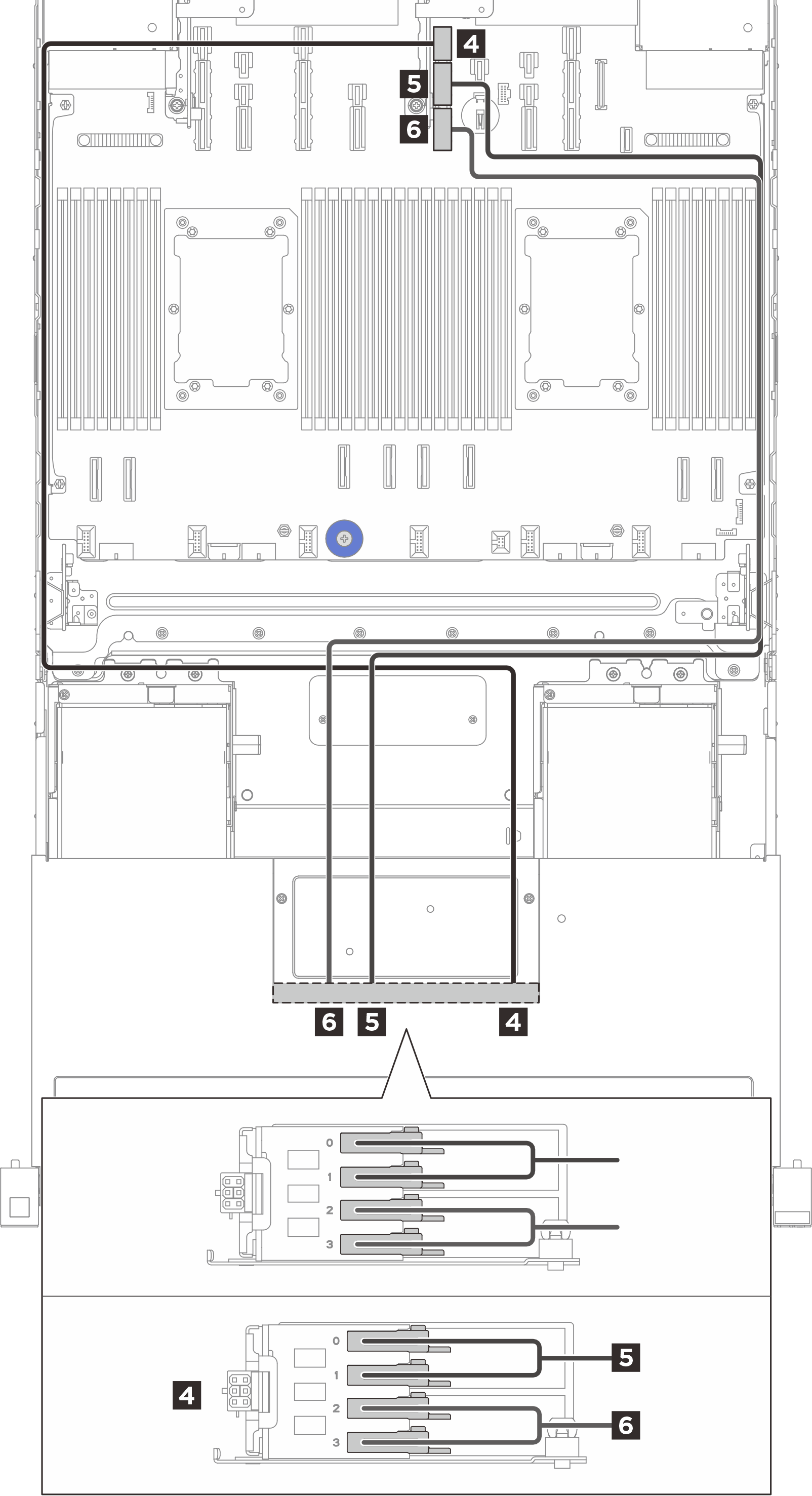

2 การกำหนดค่า CPU​



จาก (แบ็คเพลน E3.S)สายแบบผนังไปยัง (แผงโปรเซสเซอร์)ความยาวสาย
(BP1) ขั้วต่อไฟฟ้าสายแบบผนังด้านขวา1 ขั้วต่อไฟฟ้า 9900 มม.
2 (BP1) ช่องใส่ 0, 1สายแบบผนังด้านขวา2 ขั้วต่อ PCIe 9A850 มม.
3 (BP1) ช่องใส่ 2, 3สายแบบผนังด้านขวา3 ขั้วต่อ PCIe 9B850 มม.
4 (BP2) ขั้วต่อไฟฟ้าสายแบบผนังด้านซ้าย4 ขั้วต่อไฟฟ้า 13900 มม.
5 (BP2) ช่องใส่ 0, 1สายแบบผนังด้านซ้าย5 ขั้วต่อ PCIe 13A850 มม.
6 (BP2) ช่องใส่ 2, 3สายแบบผนังด้านซ้าย6 ขั้วต่อ PCIe 13B850 มม.

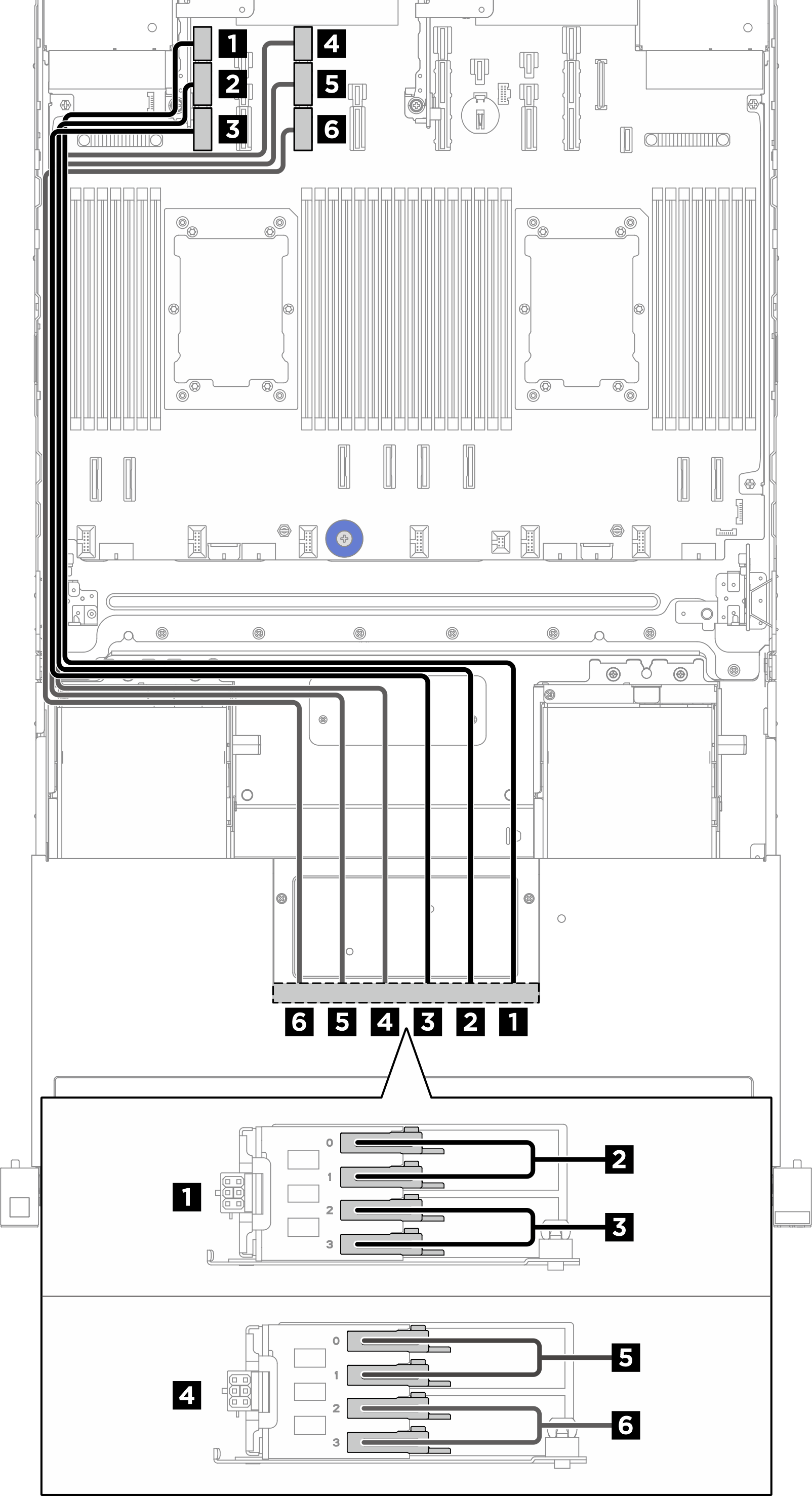

การกำหนดค่า 2 CPU + GPU กำลังวัตต์สูงด้านหน้า​



จาก (แบ็คเพลน E3.S)สายแบบผนังไปยัง (แผงโปรเซสเซอร์)ความยาวสาย
1 (BP1) ขั้วต่อไฟฟ้าสายแบบผนังด้านซ้าย1 ขั้วต่อไฟฟ้า 15900 มม.
2 (BP1) ช่องใส่ 0, 1สายแบบผนังด้านซ้าย2 ขั้วต่อ PCIe 15A850 มม.
3 (BP1) ช่องใส่ 2, 3สายแบบผนังด้านซ้าย3 ขั้วต่อ PCIe 15B850 มม.
4 (BP2) ขั้วต่อไฟฟ้าสายแบบผนังด้านซ้าย4 ขั้วต่อไฟฟ้า 13900 มม.
5 (BP2) ช่องใส่ 0, 1สายแบบผนังด้านซ้าย5 ขั้วต่อ PCIe 13A850 มม.
6 (BP2) ช่องใส่ 2, 3สายแบบผนังด้านซ้าย6 ขั้วต่อ PCIe 13B850 มม.

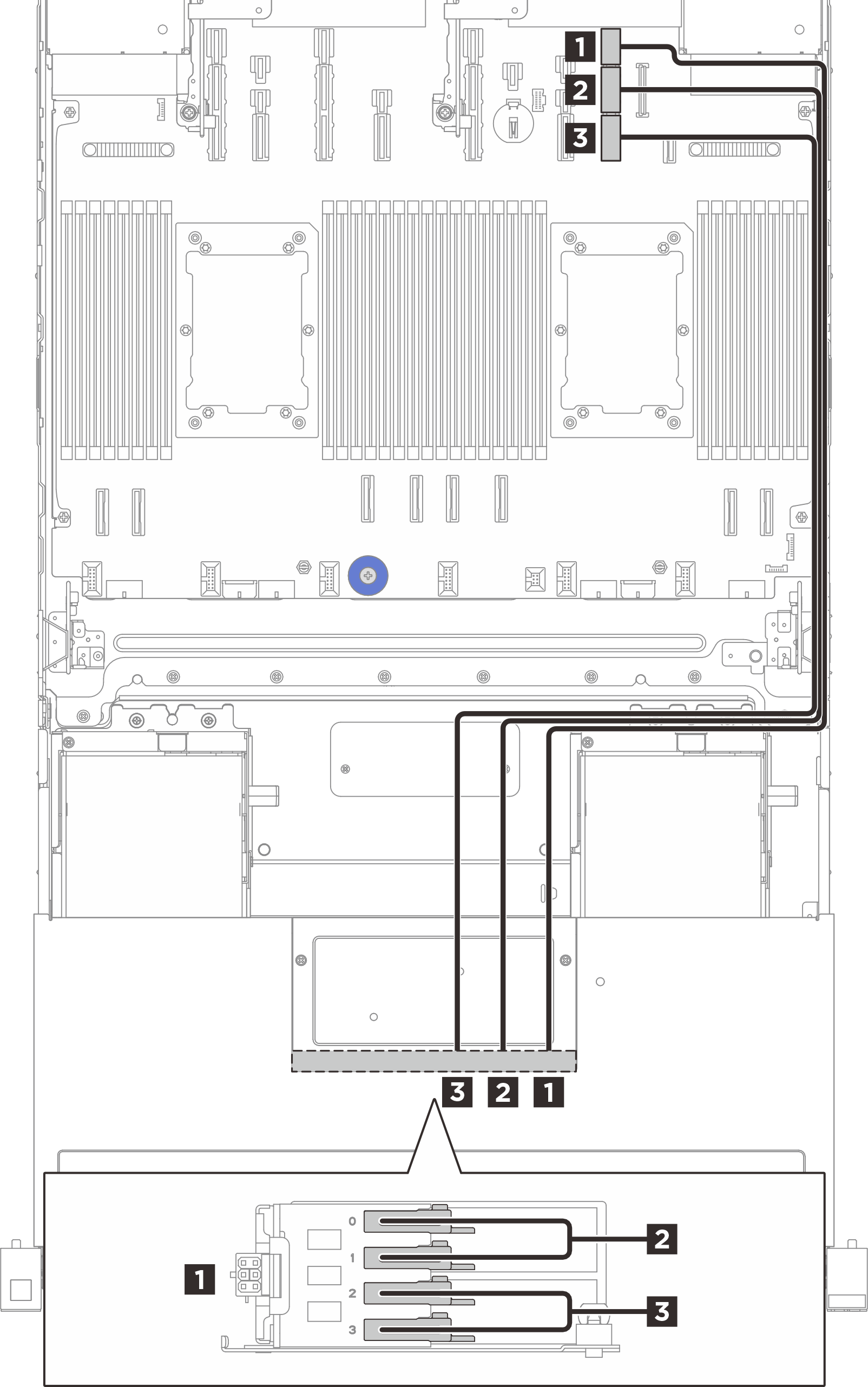

การกำหนดค่าด้วยแบ็คเพลน M.2 ด้านหน้า​

สำหรับการเดินสายแบ็คเพลน M.2 ด้านหน้า โปรดดู การเดินสายแบ็คเพลนบูต M.2 ด้านหน้าและบอร์ดควบคุม



จาก (แบ็คเพลน E3.S)สายแบบผนังไปยัง (แผงโปรเซสเซอร์)ความยาวสาย
1 (BP1) ขั้วต่อไฟฟ้าสายแบบผนังด้านขวา1 ขั้วต่อไฟฟ้า 9900 มม.
2 (BP1) ช่องใส่ 0, 1สายแบบผนังด้านขวา2 ขั้วต่อ PCIe 9A850 มม.
3 (BP1) ช่องใส่ 2, 3สายแบบผนังด้านขวา3 ขั้วต่อ PCIe 9B850 มม.
