Roteamento de cabos do backplane da unidade E3.S

Dependendo da configuração, consulte a seção correspondente referente ao roteamento de cabos de backplanes de unidades E3.S:

• Configuração de 1 CPU + conjuntos de placa riser frontal x8/x8/x8/x8 de
• 1 CPU + configuração x16/x16 de conjuntos de placa riser frontal
• Configuração de 2 CPUs
• Configuração de 2 CPUs + GPU de alta potência frontal
• Configuração com backplanes M.2 frontais

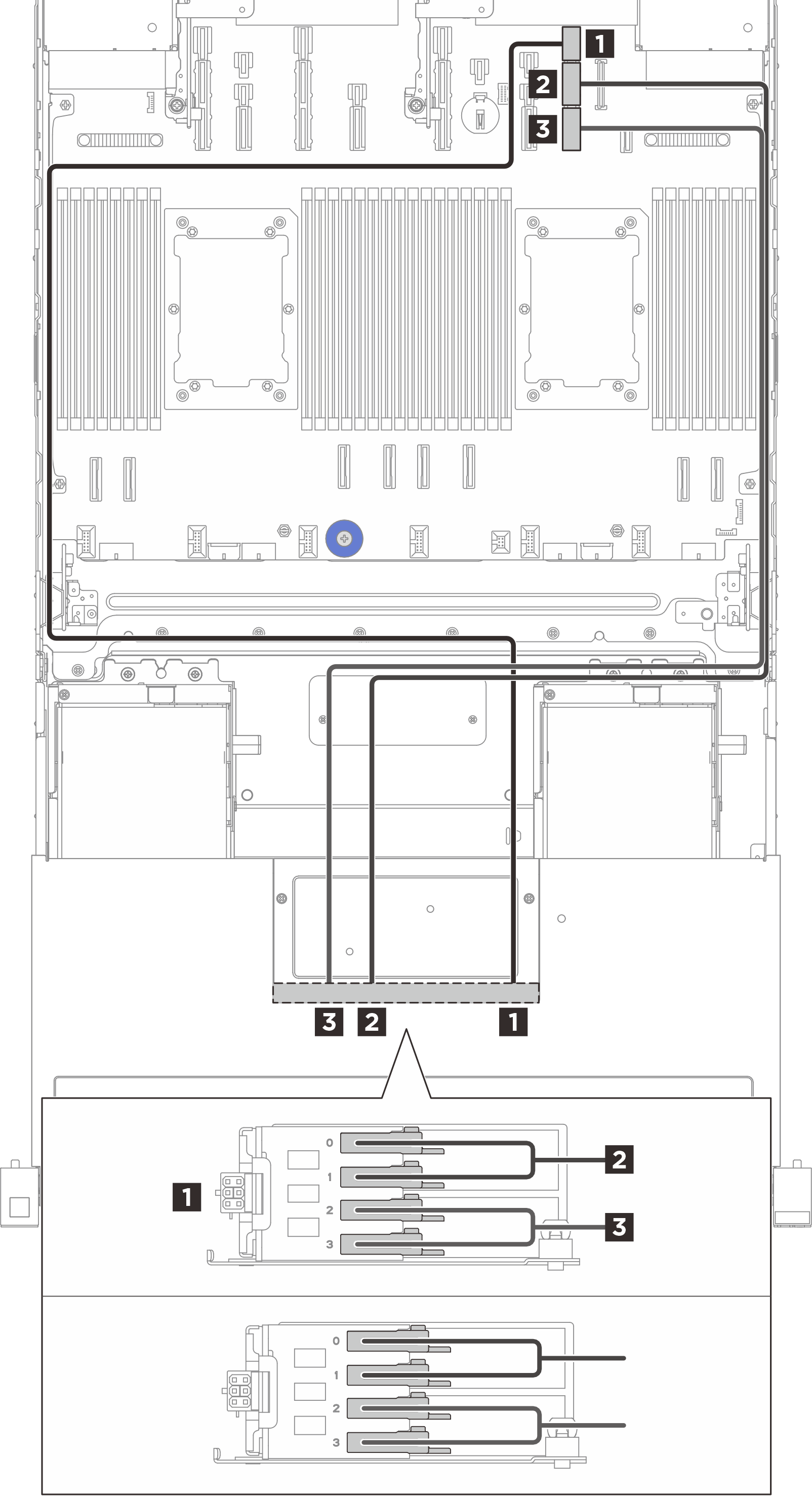

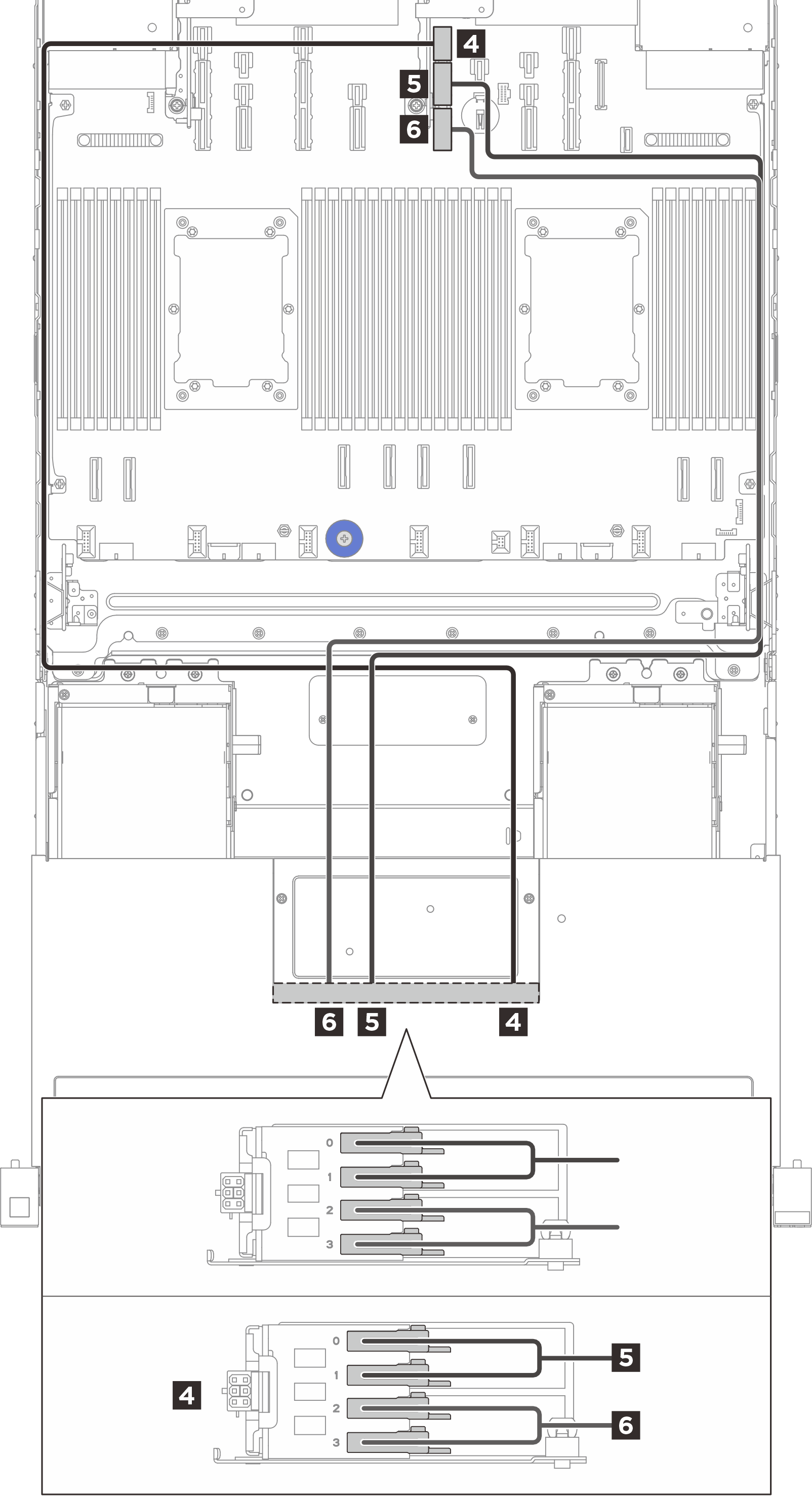

1 CPU + conjuntos de placa riser frontal: configuração x8/x8/x8/x8​

Backplane 1		Backplane 2
De (backplanes E3.S)	Parede do cabo	Para (placa do processador)	Comprimento do cabo
1 (BP1) Conector de energia	Parede do cabo esquerda	1 Conector de energia 9	1.200 mm
2 (BP1) Compartimento 0, 1	Parede do cabo direita	2 Conector PCIe 9A	850 mm
3 (BP1) Compartimento 2, 3	Parede do cabo direita	3 Conector PCIe 9B	850 mm
4 (BP2) Conector de energia	Parede do cabo esquerda	4 Conector de energia 11	1.200 mm
5 (BP2) Compartimento 0, 1	Parede do cabo direita	5 Conector PCIe 11A	850 mm
6 (BP2) Compartimento 2, 3	Parede do cabo direita	6 Conector PCIe 11B	850 mm

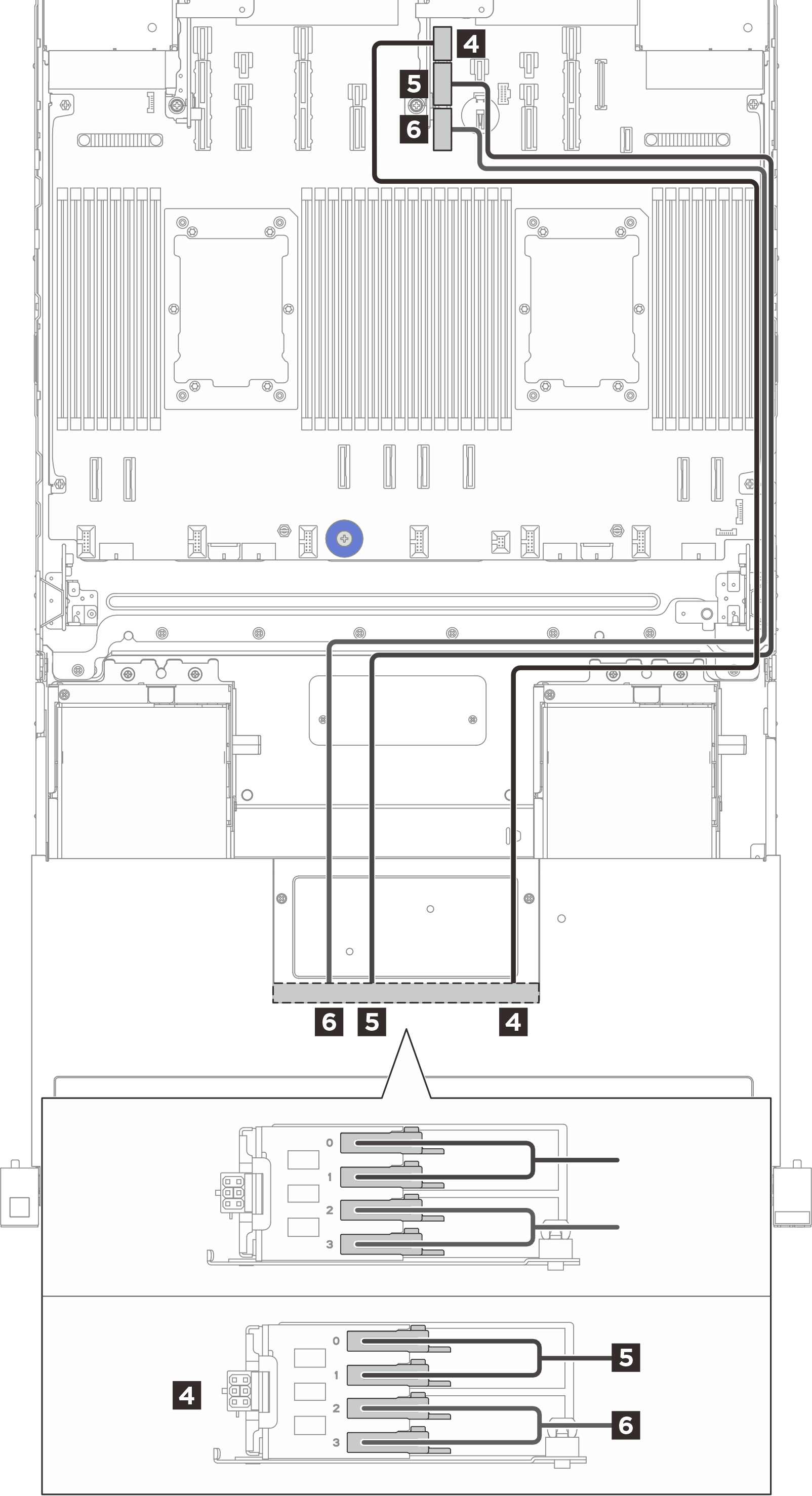

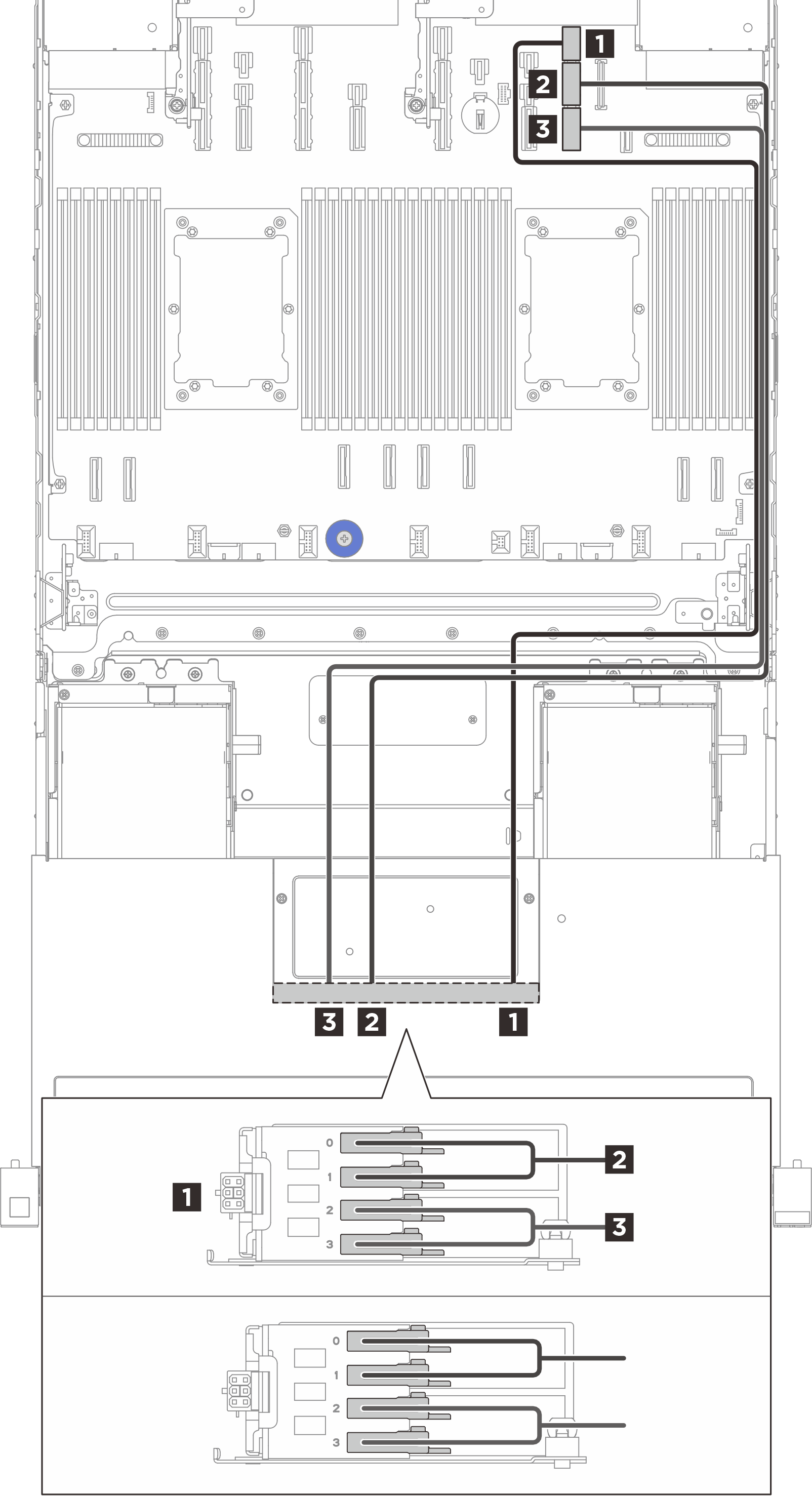

1 CPU + configuração x16/x16 de conjuntos de placa riser frontal​

Backplane 1		Backplane 2
De (backplanes E3.S)	Parede do cabo	Para (placa do processador)	Comprimento do cabo
1 (BP1) Conector de energia	Parede do cabo direita	1 Conector de energia 9	900 mm
2 (BP1) Compartimento 0, 1	Parede do cabo direita	2 Conector PCIe 9A	850 mm
3 (BP1) Compartimento 2, 3	Parede do cabo direita	3 Conector PCIe 9B	850 mm
4 (BP2) Conector de energia	Parede do cabo direita	4 Conector de energia 11	900 mm
5 (BP2) Compartimento 0, 1	Parede do cabo direita	5 Conector PCIe 11A	850 mm
6 (BP2) Compartimento 2, 3	Parede do cabo direita	6 Conector PCIe 11B	850 mm

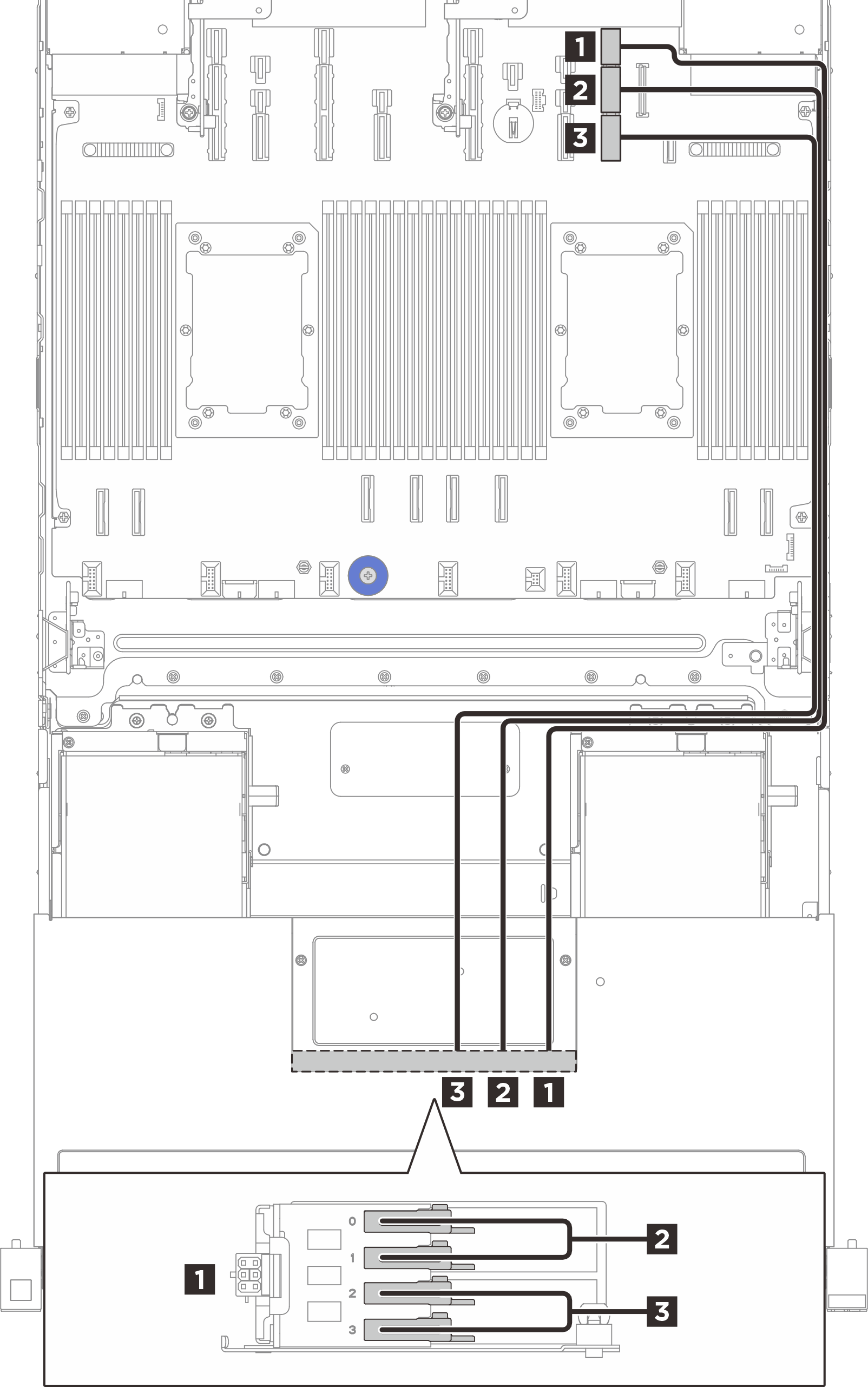

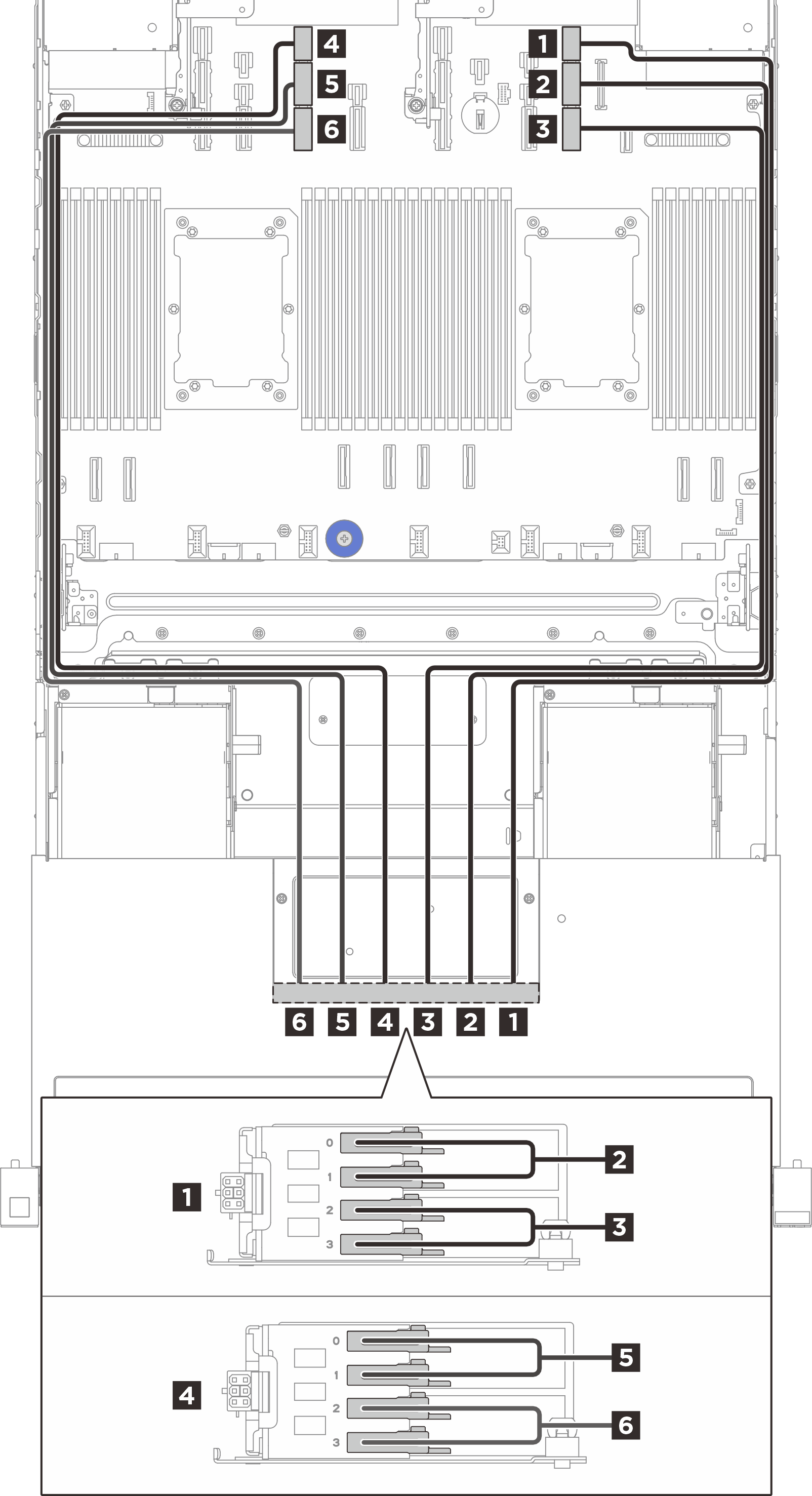

Configuração de 2 CPUs​

De (backplanes E3.S)	Parede do cabo	Para (placa do processador)	Comprimento do cabo
1 (BP1) Conector de energia	Parede do cabo direita	1 Conector de energia 9	900 mm
2 (BP1) Compartimento 0, 1	Parede do cabo direita	2 Conector PCIe 9A	850 mm
3 (BP1) Compartimento 2, 3	Parede do cabo direita	3 Conector PCIe 9B	850 mm
4 (BP2) Conector de energia	Parede do cabo esquerda	4 Conector de energia 13	900 mm
5 (BP2) Compartimento 0, 1	Parede do cabo esquerda	5 Conector PCIe 13A	850 mm
6 (BP2) Compartimento 2, 3	Parede do cabo esquerda	6 Conector PCIe 13B	850 mm

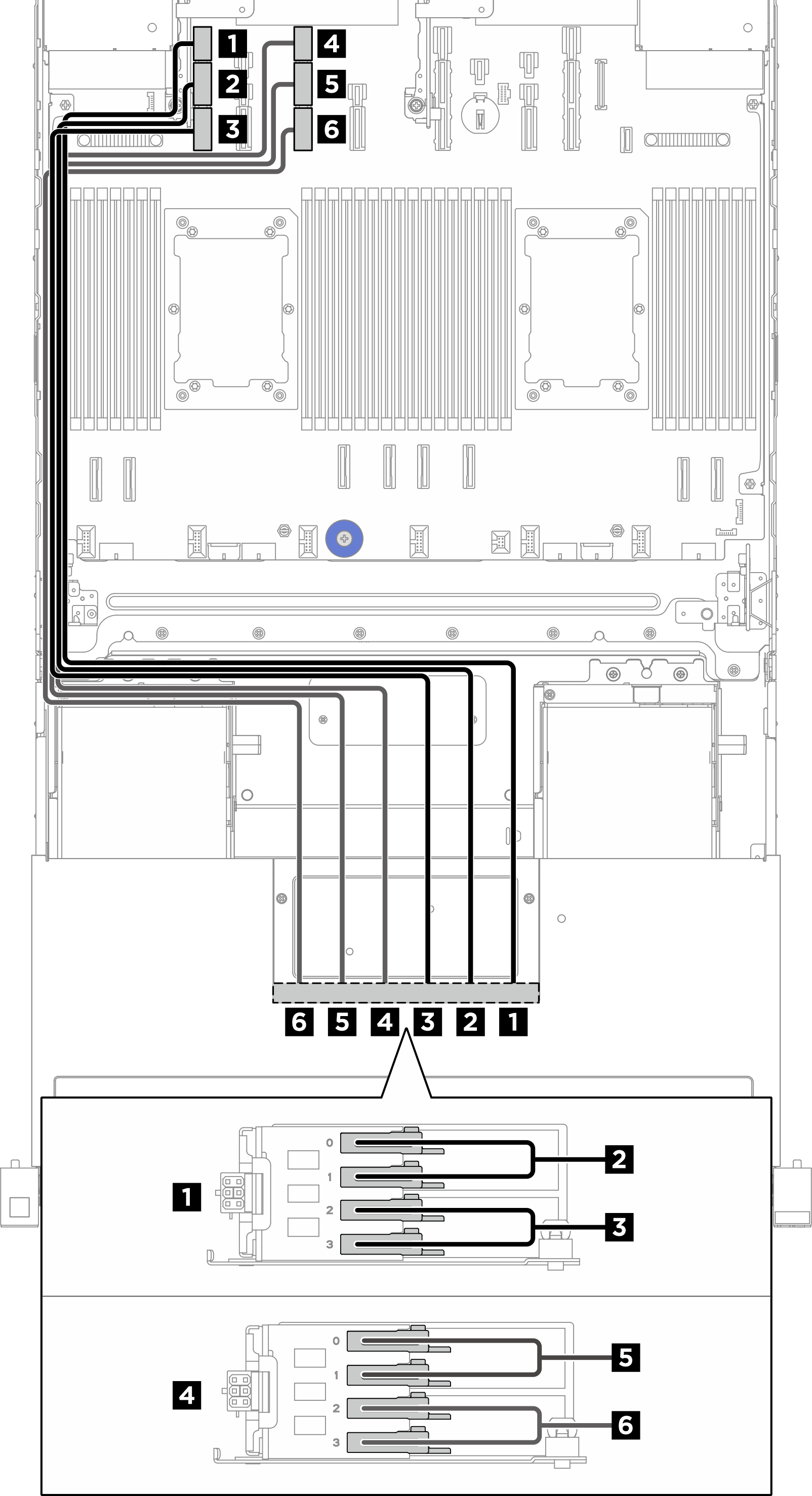

Configuração de 2 CPUs + GPU de alta potência frontal​

De (backplanes E3.S)	Parede do cabo	Para (placa do processador)	Comprimento do cabo
1 (BP1) Conector de energia	Parede do cabo esquerda	1 Conector de alimentação 15	900 mm
2 (BP1) Compartimento 0, 1	Parede do cabo esquerda	2 Conector PCIe 15A	850 mm
3 (BP1) Compartimento 2, 3	Parede do cabo esquerda	3 Conector PCIe 15B	850 mm
4 (BP2) Conector de energia	Parede do cabo esquerda	4 Conector de energia 13	900 mm
5 (BP2) Compartimento 0, 1	Parede do cabo esquerda	5 Conector PCIe 13A	850 mm
6 (BP2) Compartimento 2, 3	Parede do cabo esquerda	6 Conector PCIe 13B	850 mm

Configuração com backplanes M.2 frontais​

Em relação ao roteamento de cabos do backplane M.2 frontal, consulte Roteamento de cabos do backplane de inicialização M.2 frontal e da placa controladora.

De (backplane E3.S)	Parede do cabo	Para (placa do processador)	Comprimento do cabo
1 (BP1) Conector de energia	Parede do cabo direita	1 Conector de energia 9	900 mm
2 (BP1) Compartimento 0, 1	Parede do cabo direita	2 Conector PCIe 9A	850 mm
3 (BP1) Compartimento 2, 3	Parede do cabo direita	3 Conector PCIe 9B	850 mm
